公布日：2022.10.04
申請日：2022.07.21
分類號：C02F1/32(2006.01)I;C02F1/36(2006.01)I;C02F1/461(2006.01)I;C02F1/72(2006.01)I;B01F27/90(2022.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種新型催化材料催化降解化工廢水處理裝置，包括廢水處理箱、超聲波控制裝置、電極降解控制裝置、光催化裝置和電機，所述超聲波控制裝置固定設于所述廢水處理箱的前部左上端，所述超聲波控制裝置的內側端電性連接分布有超聲波發生器，所述廢水處理箱的頂部中間固定設有橫板，所述電機固定設于橫板的中間端，所述電機的底部連接有驅動軸，所述驅動軸的外側固定分布有攪拌葉板，所述電極降解控制裝置設于廢水處理箱的上端兩側，所述光催化裝置分布設于廢水處理箱的上端。該新型催化材料催化降解化工廢水處理裝置，經過超聲波、電極降解和光催化高效的將廢水中的有毒有害物質清除，并且有效混合廢水以達到均勻處理的作用。
權利要求書

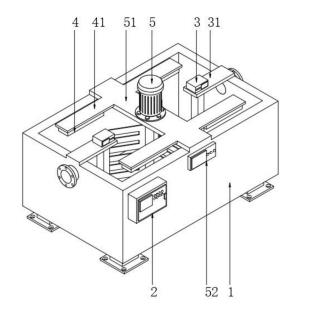

1.一種新型催化材料催化降解化工廢水處理裝置，包括廢水處理箱(1)、超聲波控制裝置(2)、電極降解控制裝置(3)、光催化裝置(4)和電機(5)，其特征在于：所述超聲波控制裝置(2)固定設于所述廢水處理箱(1)的前部左上端，所述超聲波控制裝置(2)的內側端電性連接分布有超聲波發生器(22)，所述廢水處理箱(1)的頂部中間固定設有橫板(51)，所述電機(5)固定設于橫板(51)的中間端，所述電機(5)的底部連接有驅動軸(54)，所述驅動軸(54)的外側固定分布有攪拌葉板(53)，所述電極降解控制裝置(3)設于廢水處理箱(1)的上端兩側，所述光催化裝置(4)分布設于廢水處理箱(1)的上端。
2.根據權利要求1所述的一種新型催化材料催化降解化工廢水處理裝置，其特征在于：所述廢水處理箱(1)的左側上端固定設有進水口(12)，所述廢水處理箱(1)的右側上端固定設有出水口(13)，所述進水口(12)與出水口(13)的外端固定設有法蘭盤(11)。
3.根據權利要求1所述的一種新型催化材料催化降解化工廢水處理裝置，其特征在于：所述超聲波發生器(22)固定安裝于所述廢水處理箱(1)的內側壁下端，所述超聲波發生器(22)的數量為若干個，所述超聲波控制裝置(2)的前端連接有柜門(21)，所述柜門(21)的外端電性連接有觸控顯示屏和控制按鍵。
4.根據權利要求1所述的一種新型催化材料催化降解化工廢水處理裝置，其特征在于：所述電極降解控制裝置(3)的底部固定設有固定板(31)，所述固定板(31)焊接于所述廢水處理箱(1)的頂部?jì)啥�，所述電極降解控制裝置(3)的底部電性連接分布有電極棒(32)。
5.根據權利要求1所述的一種新型催化材料催化降解化工廢水處理裝置，其特征在于：所述廢水處理箱(1)的前部中間上端安裝有驅動控制裝置(52)，所述驅動控制裝置(52)電性連接于電機(5)。
6.根據權利要求1所述的一種新型催化材料催化降解化工廢水處理裝置，其特征在于：所述廢水處理箱(1)的底部拐角端焊接有支柱(14)，所述支柱(14)的底部焊接有墊板(15)，所述墊板(15)的拐角端均開設有安裝孔，所述廢水處理箱(1)的右側下端固定設有排水管(16)，所述排水管(16)的頂部安裝有閥門(17)。
7.根據權利要求1所述的一種新型催化材料催化降解化工廢水處理裝置，其特征在于：所述光催化裝置(4)的上端固定設有延伸板(41)，所述延伸板(41)焊接于橫板(51)的兩側前后端，所述光催化裝置(4)的內部電性連接分布有紫外燈管。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種新型催化材料催化降解化工廢水處理裝置，解決了采用單個設備進行處理廢水，凈化效果差，無法高效的清除廢水中的有毒有害物質，安全系數低的技術問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種新型催化材料催化降解化工廢水處理裝置，包括廢水處理箱、超聲波控制裝置、電極降解控制裝置、光催化裝置和電機，所述超聲波控制裝置固定設于所述廢水處理箱的前部左上端，所述超聲波控制裝置的內側端電性連接分布有超聲波發生器，所述廢水處理箱的頂部中間固定設有橫板，所述電機固定設于橫板的中間端，所述電機的底部連接有驅動軸，所述驅動軸的外側固定分布有攪拌葉板，所述電極降解控制裝置設于廢水處理箱的上端兩側，所述光催化裝置分布設于廢水處理箱的上端。
優選的，所述廢水處理箱的左側上端固定設有進水口，所述廢水處理箱的右側上端固定設有出水口，所述進水口與出水口的外端固定設有法蘭盤。
優選的，所述超聲波發生器固定安裝于所述廢水處理箱的內側壁下端，所述超聲波發生器的數量為若干個，所述超聲波控制裝置的前端連接有柜門，所述柜門的外端電性連接有觸控顯示屏和控制按鍵。
優選的，所述電極降解控制裝置的底部固定設有固定板，所述固定板焊接于所述廢水處理箱的頂部?jì)啥�，所述電極降解控制裝置的底部電性連接分布有電極棒。
優選的，所述廢水處理箱的前部中間上端安裝有驅動控制裝置，所述驅動控制裝置電性連接于電機。
優選的，所述廢水處理箱的底部拐角端焊接有支柱，所述支柱的底部焊接有墊板，所述墊板的拐角端均開設有安裝孔，所述廢水處理箱的右側下端固定設有排水管，所述排水管的頂部安裝有閥門。
優選的，所述光催化裝置的上端固定設有延伸板，所述延伸板焊接于橫板的兩側前后端，所述光催化裝置的內部電性連接分布有紫外燈管。
(三)有益效果
該新型催化材料催化降解化工廢水處理裝置，通過設置多個設備可同時處理化工廢水，經過超聲波、電極降解和光催化高效的將廢水中的有毒有害物質清除，凈化效果好，并且通過設置的電機連接驅動軸和多個攪拌葉板，有效的混合廢水以達到均勻處理的作用，安全可靠。
（發明人：袁啟航;張永梅）
