公布日：2022.07.08
申請日：2022.05.06
分類號：B01F33/82(2022.01)I;B01F27/191(2022.01)I;B01F27/73(2022.01)I;B01F31/441(2022.01)I;B01F35/40(2022.01)I;B01F35/43(2022.01)I
摘要
本發明提供了一種多種污水混合處理系統，涉及污水處理技術領域，包括：箱體、固定部、第一混合部、第二混合部和第三混合部；所述箱體為矩形箱狀結構；所述箱體上扣接有蓋板，且蓋板為矩形盒狀結構，并且蓋板內端面與箱體外端面接觸。通過第一混合部、第二混合部和第三混合部的設置，第一，因驅動電機通過螺栓固定連接在箱體上，且驅動電機的轉動軸與轉軸相連接，并且微處理器與驅動電機電性相連；轉軸上安裝有葉輪，且葉輪位于箱體內，從而當驅動電機轉動時通過葉輪可實現箱體內污水的混合，解決了首先，在污水處理的時候只能夠進行單一的混合，混合效率低下，進而影響了污水分解效率；其次，密封性能較弱，容易導致氣體外漏的問題。
權利要求書

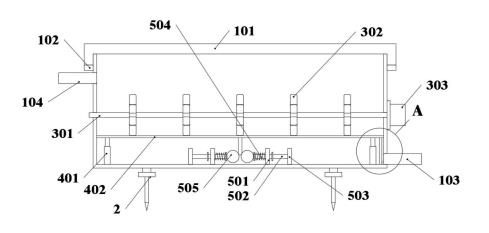

1.一種多種污水混合處理系統，其特征在于，包括：箱體(1)、固定部(2)、第一混合部(3)、第二混合部(4)和第三混合部(5)；所述箱體(1)為矩形箱狀結構；所述箱體(1)上扣接有蓋板(101)，且蓋板(101)為矩形盒狀結構，并且蓋板(101)內端面與箱體(1)外端面接觸；所述固定部(2)由固定板(201)、支撐座(202)和地釘(203)組成，且固定板(201)共設有兩塊，并且兩塊固定板(201)對稱焊接在箱體(1)上；固定板(201)上通過螺栓固定連接有控制盒(6)，且控制盒(6)內安裝有微處理器(601)；所述第一混合部(3)由轉軸(301)、葉輪(302)和驅動電機(303)組成，且轉軸(301)轉動連接在箱體(1)上；所述第二混合部(4)由彈性伸縮桿(401)、輔助板(402)、通孔(403)、撥動塊(404)、安裝座(405)和清潔塊(406)組成，且彈性伸縮桿(401)共設有四根；所述第三混合部(5)共設有兩個，且第三混合部(5)由滑動板(501)、滑動桿(502)、混合板(503)、彈性件(504)和接觸塊(505)組成，且滑動板(501)通過螺栓固定連接在箱體(1)底端面。
2.如權利要求1所述一種多種污水混合處理系統，其特征在于：所述箱體(1)上通過螺栓固定連接有擋座(102)，且擋座(102)為回字形結構，并且當蓋板(101)與箱體(1)扣接后蓋板(101)底端面與擋座(102)頂端面接觸。
3.如權利要求1所述一種多種污水混合處理系統，其特征在于：所述箱體(1)上連接有進水管(103)，且箱體(1)上還連接有排水管(104)；每塊固定板(201)上均螺紋連接有一個支撐座(202)，且四個支撐座(202)均與地面接觸，并且四個支撐座(202)共同組成了箱體(1)的水平支撐調整結構。
4.如權利要求3所述一種多種污水混合處理系統，其特征在于：所述支撐座(202)為空心結構，且每個支撐座(202)內均插接有一個地釘(203)，并且支撐座(202)組成了地釘(203)的拆除結構。
5.如權利要求1所述一種多種污水混合處理系統，其特征在于：所述驅動電機(303)通過螺栓固定連接在箱體(1)上，且驅動電機(303)的轉動軸與轉軸(301)相連接，并且微處理器(601)與驅動電機(303)電性相連；轉軸(301)上安裝有葉輪(302)，且葉輪(302)位于箱體(1)內。
6.如權利要求1所述一種多種污水混合處理系統，其特征在于：四根所述彈性伸縮桿(401)的頭端均與輔助板(402)固定連接，且輔助板(402)上呈線性陣列狀開設有通孔(403)，并且輔助板(402)和通孔(403)共同組成了污水的第二混合結構。
7.如權利要求1所述一種多種污水混合處理系統，其特征在于：所述葉輪(302)與輔助板(402)位置對正，且當驅動電機(303)轉動葉輪(302)與輔助板(402)頂端面彈性接觸。
8.如權利要求1所述一種多種污水混合處理系統，其特征在于：所述滑動板(501)上滑動連接有滑動桿(502)，且滑動桿(502)上焊接有混合板(503)；滑動桿(502)上套接有彈性件(504)，且彈性件(504)組成了滑動桿(502)的彈性復位結構。
9.如權利要求1所述一種多種污水混合處理系統，其特征在于：所述滑動桿(502)上焊接有接觸塊(505)，且接觸塊(505)為球形結構；輔助板(402)底端面焊接有撥動塊(404)，且撥動塊(404)與接觸塊(505)接觸，并且當輔助板(402)上下往復運動時混合板(503)呈往復運動狀態。10.如權利要求1所述一種多種污水混合處理系統，其特征在于：所述輔助板(402)上焊接有安裝座(405)，且安裝座(405)上黏附有清潔塊(406)，并且清潔塊(406)與排水管(104)上的過濾網接觸。
發明內容
有鑒于此，本發明提供一種多種污水混合處理系統，其具有第一混合部、第二混合部和第三混合部，通過三者的設置，在第一混合部工作的同時能夠聯動實現第二混合部和第三混合部的同步工作，最終也就提高和混合效率以及分解效率；
還具有蓋板和擋座，通過蓋板和擋座的設置，第一，因箱體上扣接有蓋板，且蓋板為矩形盒狀結構，并且蓋板內端面與箱體外端面接觸，從而可提高蓋板與箱體的密封性能；第二，因箱體上通過螺栓固定連接有擋座，且擋座為回字形結構，并且當蓋板與箱體扣接后蓋板底端面與擋座頂端面接觸，從而可進一步提高蓋板與箱體的密封性能。
本發明提供了一種多種污水混合處理系統，具體包括：箱體、固定部、第一混合部、第二混合部和第三混合部；所述箱體為矩形箱狀結構；所述箱體上扣接有蓋板，且蓋板為矩形盒狀結構，并且蓋板內端面與箱體外端面接觸；所述固定部由固定板、支撐座和地釘組成，且固定板共設有兩塊，并且兩塊固定板對稱焊接在箱體上；固定板上通過螺栓固定連接有控制盒，且控制盒內安裝有微處理器；所述第一混合部由轉軸、葉輪和驅動電機組成，且轉軸轉動連接在箱體上；所述第二混合部由彈性伸縮桿、輔助板、通孔、撥動塊、安裝座和清潔塊組成，且彈性伸縮桿共設有四根；所述第三混合部共設有兩個，且第三混合部由滑動板、滑動桿、混合板、彈性件和接觸塊組成，且滑動板通過螺栓固定連接在箱體底端面。
可選地，所述箱體上通過螺栓固定連接有擋座，且擋座為回字形結構，并且當蓋板與箱體扣接后蓋板底端面與擋座頂端面接觸。
可選地，所述箱體上連接有進水管，且箱體上還連接有排水管；
每塊固定板上均螺紋連接有一個支撐座，且四個支撐座均與地面接觸，并且四個支撐座共同組成了箱體的水平支撐調整結構。
可選地，所述支撐座為空心結構，且每個支撐座內均插接有一個地釘，并且支撐座組成了地釘的拆除結構。
可選地，所述驅動電機通過螺栓固定連接在箱體上，且驅動電機的轉動軸與轉軸相連接，并且微處理器與驅動電機電性相連；轉軸上安裝有葉輪，且葉輪位于箱體內。
可選地，四根所述彈性伸縮桿的頭端均與輔助板固定連接，且輔助板上呈線性陣列狀開設有通孔，并且輔助板和通孔共同組成了污水的第二混合結構。
可選地，所述葉輪與輔助板位置對正，且當驅動電機轉動葉輪與輔助板頂端面彈性接觸。
可選地，所述滑動板上滑動連接有滑動桿，且滑動桿上焊接有混合板；滑動桿上套接有彈性件，且彈性件組成了滑動桿的彈性復位結構。
可選地，所述滑動桿上焊接有接觸塊，且接觸塊為球形結構；
輔助板底端面焊接有撥動塊，且撥動塊與接觸塊接觸，并且當輔助板上下往復運動時混合板呈往復運動狀態。
可選地，所述輔助板上焊接有安裝座，且安裝座上黏附有清潔塊，并且清潔塊與排水管上的過濾網接觸。
有益效果
通過蓋板和擋座的設置，第一，因箱體上扣接有蓋板，且蓋板為矩形盒狀結構，并且蓋板內端面與箱體外端面接觸，從而可提高蓋板與箱體的密封性能；
第二，因箱體上通過螺栓固定連接有擋座，且擋座為回字形結構，并且當蓋板與箱體扣接后蓋板底端面與擋座頂端面接觸，從而可進一步提高蓋板與箱體的密封性能。
通過第一混合部、第二混合部和第三混合部的設置，第一，因驅動電機通過螺栓固定連接在箱體上，且驅動電機的轉動軸與轉軸相連接，并且微處理器與驅動電機電性相連；轉軸上安裝有葉輪，且葉輪位于箱體內，從而當驅動電機轉動時通過葉輪可實現箱體內污水的混合；
第二，因四根彈性伸縮桿的頭端均與輔助板固定連接，且輔助板上呈線性陣列狀開設有通孔，并且輔助板和通孔共同組成了污水的第二混合結構，從而當輔助板上下運動時可實現污水的輔助混合；又因葉輪與輔助板位置對正，且當驅動電機轉動葉輪與輔助板頂端面彈性接觸，從而可實現輔助板的往復運動；
第三，因滑動桿上焊接有接觸塊，且接觸塊為球形結構；輔助板底端面焊接有撥動塊，且撥動塊與接觸塊接觸，并且當輔助板上下往復運動時混合板呈往復運動狀態，從而也就實現了箱體接污水的再次混合；
第四，因輔助板上焊接有安裝座，且安裝座上黏附有清潔塊，并且清潔塊與排水管上的過濾網接觸，從而當輔助板上下運動時通過清潔塊可實現過濾網的自動清潔。
通過固定部的設置，第一，因箱體上連接有進水管，且箱體上還連接有排水管；每塊固定板上均螺紋連接有一個支撐座，且四個支撐座均與地面接觸，并且四個支撐座共同組成了箱體的水平支撐調整結構，從而可實現箱體的水平支撐；
第二，因支撐座為空心結構，且每個支撐座內均插接有一個地釘，并且支撐座組成了地釘的拆除結構，從而當轉動支撐座的時候可實現地釘的拆除。
（發明人：徐萍;王馳;占曉建）
