公布日：2022.07.08
申請日：2022.04.18
分類號：B01D46/12(2022.01)I;B01D46/681(2022.01)I;B01D53/00(2006.01)I;B01D53/04(2006.01)I;B01D53/26(2006.01)I
摘要
本發明公開了一種污水處理裝置的除臭機構，涉及污水除臭技術領域，包括：箱體；進氣管、導氣管、過濾組件、清潔組件、凈化箱和凈化組件；所述箱體內側一端設有過濾組件和導氣管，可對導氣管內側的臭氣進行過濾，可有效去除臭氣中的固體顆粒；并通過清潔組件對過濾組件中的過濾網表面進行清潔，保持過濾網的工作效果，且方便進行過濾操作；過濾后的臭氣通過凈化箱和凈化組件可與除臭液進行充分混合，進一步的對臭氣進行凈化，降低臭氣的污染效果；所述凈化組件還可對臭氣中的臭味和水分進行吸附，從而達到排放標準，提高對臭氣的凈化效果，方便后續進行排放。
權利要求書

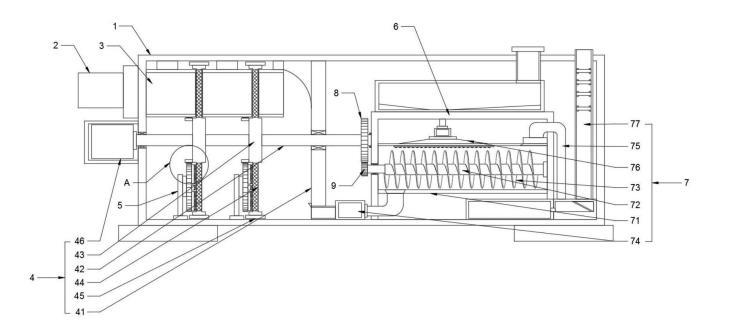

1.一種污水處理裝置的除臭機構，其特征在于，所述除臭機構包括：箱體；進氣管，安裝在所述箱體一端，用于將污水處理時產生的臭氣輸送到箱體內側；導氣管，與所述進氣管連接，并固定安裝在箱體內側；過濾組件，安裝在所述箱體內側，并位于所述導氣管一端，用于對導氣管內側的臭氣進行過濾；清潔組件，固定安裝在箱體內壁上，并位于過濾組件一側，用于對過濾組件表面進行清潔；凈化箱，位于所述箱體內側，并與所述過濾組件一端連接；凈化組件，安裝在所述凈化箱上，用于使過濾后的臭氣與除臭液進行充分混合，去除臭氣中的臭味。
2.根據權利要求1所述的污水處理裝置的除臭機構，其特征在于，所述過濾組件包括：密封板，固定安裝在箱體內側，使箱體內側分隔為兩個空間；旋轉軸，安裝在所述箱體中部，一端與所述箱體轉動連接，另一端與密封板轉動連接，可在箱體內側進行旋轉；旋轉盤，固定安裝在旋轉軸外側，并位于導氣管一端，可跟隨旋轉軸進行轉動；過濾網，安裝在所述旋轉盤上，形狀為圓環狀，寬度與所述導氣管直徑相同，用于對導氣管內側的臭氣進行過濾，并可跟隨旋轉盤進行轉動；密封墊，位于所述旋轉盤外側，用于減小旋轉盤和箱體內壁之間的縫隙；驅動件，固定安裝在所述箱體一端，輸出端與所述旋轉軸一端連接，用于驅動旋轉軸進行旋轉。
3.根據權利要求2所述的污水處理裝置的除臭機構，其特征在于，所述清潔組件包括：支撐架，固定安裝在所述箱體內壁上，并位于過濾網一側；旋轉架，安裝在所述支撐架一端，與所述支撐架轉動連接，可在支撐架上進行轉動；齒輪環，固定安裝在旋轉架外側；齒條，固定安裝在旋轉盤一側，與所述齒輪環嚙合連接，可在跟隨旋轉盤進行旋轉時驅動齒輪環和旋轉架進行轉動；毛刷，安裝在所述旋轉架一側，與所述過濾網表面接觸，用于對過濾網表面進行清潔。
4.根據權利要求3所述的污水處理裝置的除臭機構，其特征在于，所述凈化組件包括：導氣框，固定安裝在所述凈化箱內側；旋轉桿，位于所述導氣框內側，兩端與所述導氣框轉動連接；螺旋葉，安裝在所述旋轉桿外側，旋轉可使導氣管內側的氣體進行流動；增壓泵，位于所述導氣框一端，并與所述過濾組件連接，用于使臭氣可從過濾組件進入導氣框內側；輸氣管，安裝所述導氣框另一端，用于將凈化后的臭氣排出導氣框；噴灑組件，安裝在所述凈化箱上，用于對導氣框內側噴灑霧化的除臭液；吸附組件，與所述輸氣管一端連接，用于混有除臭液的臭氣中的除臭液進行吸附。
5.根據權利要求4所述的污水處理裝置的除臭機構，其特征在于，所述噴灑組件包括：儲液箱，固定安裝在所述凈化箱上，用于儲存除臭液；連接管，一端與所述儲液箱連接，可對除臭液進行輸送；噴灑框，安裝在所述導氣框上，與所述連接管另一端連接；霧化噴頭，安裝在所述噴灑框上，用于將除臭液噴灑到導氣框內側，使除臭液與臭氣接觸混合。
6.根據權利要求5所述的污水處理裝置的除臭機構，其特征在于，所述吸附組件包括：連接框，安裝在所述箱體內側，與所述輸氣管一端連接；篩網，安裝在所述連接框內側，用于對臭氣中的除臭液進行過濾；排氣管，安裝在所述連接框上，用于將經過篩網的臭氣排出箱體；過濾件，位于所述排氣管內側，用于對臭氣中的臭味和水分進行吸附。
7.根據權利要求4所述的污水處理裝置的除臭機構，其特征在于，所述污水處理裝置的除臭機構還包括：驅動齒和連接齒，驅動齒固定安裝在旋轉軸一端，連接齒固定安裝在旋轉桿一端，所述驅動齒和連接齒嚙合連接，可使旋轉軸和旋轉桿同時進行旋轉。
發明內容
本發明的目的在于提供一種污水處理裝置的除臭機構，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理裝置的除臭機構，包括：箱體；進氣管，安裝在所述箱體一端，用于將污水處理時產生的臭氣輸送到箱體內側；導氣管，與所述進氣管連接，并固定安裝在箱體內側；過濾組件，安裝在所述箱體內側，并位于所述導氣管一端，用于對導氣管內側的臭氣進行過濾；清潔組件，固定安裝在箱體內壁上，并位于過濾組件一側，用于對過濾組件表面進行清潔；凈化箱，位于所述箱體內側，并與所述過濾組件一端連接；凈化組件，安裝在所述凈化箱上，用于使過濾后的臭氣與除臭液進行充分混合，去除臭氣中的臭味。
作為本發明進一步的方案：所述過濾組件包括：密封板，固定安裝在箱體內側，使箱體內側分隔為兩個空間；旋轉軸，安裝在所述箱體中部，一端與所述箱體轉動連接，另一端與密封板轉動連接，可在箱體內側進行旋轉；旋轉盤，固定安裝在旋轉軸外側，并位于導氣管一端，可跟隨旋轉軸進行轉動；過濾網，安裝在所述旋轉盤上，形狀為圓環狀，寬度與所述導氣管直徑相同，用于對導氣管內側的臭氣進行過濾，并可跟隨旋轉盤進行轉動；密封墊，位于所述旋轉盤外側，用于減小旋轉盤和箱體內壁之間的縫隙；驅動件，固定安裝在所述箱體一端，輸出端與所述旋轉軸一端連接，用于驅動旋轉軸進行旋轉。
作為本發明進一步的方案：所述清潔組件包括：支撐架，固定安裝在所述箱體內壁上，并位于過濾網一側；旋轉架，安裝在所述支撐架一端，與所述支撐架轉動連接，可在支撐架上進行轉動；齒輪環，固定安裝在旋轉架外側；齒條，固定安裝在旋轉盤一側，與所述齒輪環嚙合連接，可在跟隨旋轉盤進行旋轉時驅動齒輪環和旋轉架進行轉動；毛刷，安裝在所述旋轉架一側，與所述過濾網表面接觸，用于對過濾網表面進行清潔。
作為本發明進一步的方案：所述凈化組件包括：導氣框，固定安裝在所述凈化箱內側；旋轉桿，位于所述導氣框內側，兩端與所述導氣框轉動連接；螺旋葉，安裝在所述旋轉桿外側，旋轉可使導氣管內側的氣體進行流動；增壓泵，位于所述導氣框一端，并與所述過濾組件連接，用于使臭氣可從過濾組件進入導氣框內側；輸氣管，安裝所述導氣框另一端，用于將凈化后的臭氣排出導氣框；噴灑組件，安裝在所述凈化箱上，用于對導氣框內側噴灑霧化的除臭液；吸附組件，與所述輸氣管一端連接，用于混有除臭液的臭氣中的除臭液進行吸附。
作為本發明進一步的方案：所述噴灑組件包括：儲液箱，固定安裝在所述凈化箱上，用于儲存除臭液；連接管，一端與所述儲液箱連接，可對除臭液進行輸送；噴灑框，安裝在所述導氣框上，與所述連接管另一端連接；霧化噴頭，安裝在所述噴灑框上，用于將除臭液噴灑到導氣框內側，使除臭液與臭氣接觸混合。
作為本發明進一步的方案：所述吸附組件包括：連接框，安裝在所述箱體內側，與所述輸氣管一端連接；篩網，安裝在所述連接框內側，用于對臭氣中的除臭液進行過濾；排氣管，安裝在所述連接框上，用于將經過篩網的臭氣排出箱體；過濾件，位于所述排氣管內側，用于對臭氣中的臭味和水分進行吸附。
作為本發明進一步的方案：所述污水處理裝置的除臭機構還包括：驅動齒和連接齒，驅動齒固定安裝在旋轉軸一端，連接齒固定安裝在旋轉桿一端，所述驅動齒和連接齒嚙合連接，可使旋轉軸和旋轉桿同時進行旋轉。
與現有技術相比，本發明的有益效果是：在本發明中，所述箱體內側一端設有過濾組件和導氣管，可對導氣管內側的臭氣進行過濾，可有效去除臭氣中的固體顆粒；并通過清潔組件對過濾組件中的過濾網表面進行清潔，保持過濾網的工作效果，且方便進行過濾操作；過濾后的臭氣通過凈化箱和凈化組件可與除臭液進行充分混合，進一步的對臭氣進行凈化，降低臭氣的污染效果；所述凈化組件還可對臭氣中的臭味和水分進行吸附，從而達到排放標準，提高對臭氣的凈化效果，方便后續進行排放。
（發明人：黃鑫;焦雅平;黃建春;易冉;王金鑫;邢成中;萬松）
