公布日：2022.08.30
申請日：2022.05.30
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)N;C02F3/02(2006.01)N;C02F1/44(2006.01)N;C02F1/28(2006.01)N
摘要
本發明涉及污水處理的水平潛流濕地結構及其施工方法，該方案包括以下步驟：步驟一、生物處理區施工；步驟二、在生物處理區和集水井一的連接面澆筑第一不透水隔墻，并設置多個溢流口；步驟三、在集水井一和水平潛流凈化濕地區的連接面澆筑透水混凝土隔墻，同樣在不同材料填層區域間澆筑鋼塑格柵加筋的透水混凝土隔墻，然后依次填充礦渣‑爐渣‑碎石混合層，沸石‑火山巖混合層以及活性炭吸附過濾層，形成水平潛流凈化濕地區；步驟四、在水平潛流凈化濕地區和集水井二的連接面澆筑第二不透水隔墻，并在頂部相應位置設置多個溢流口；步驟五、濾膜處理凈化區施工。本申請具有結構合理，出水質穩定且消耗構件易更換的優點。
權利要求書

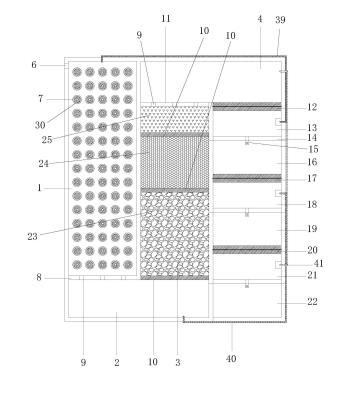

1.污水處理的水平潛流濕地結構施工方法，其特征在于，包括以下步驟：步驟一、生物處理區施工：在生物處理區范圍內澆筑透水混凝土空心柱(30)，使其呈規則布置，并在生物處理區外墻合適外置處設置進水口(6)；根據每個所述透水混凝土空心柱(30)內部尺寸，制作具備通氣孔(37)的生物活動芯柱并沿該生物活動芯柱長度方向均勻間隔設置多個隔板(36)，同時在該生物活動芯柱外包裹織物(33)形成多個生物活動芯腔(35)，在所述生物活動芯柱頂部利用氣管(31)連通制氧機(38)并安裝鉸接式吊環(32)形成生物膜柱(7)；將該生物膜柱(7)安置在每個所述透水混凝土空心柱(30)內，形成生物處理區(1)并使得該生物處理區(1)內的生物膜柱(7)能夠更換；步驟二、在所述生物處理區(1)和集水井一(2)的連接面澆筑第一不透水隔墻(8)，并在該第一不透水隔墻(8)相應位置設置多個溢流口；步驟三、在所述集水井一(2)和水平潛流凈化濕地區(3)的連接面澆筑透水混凝土隔墻(10)，同樣在不同材料填層區域間澆筑鋼塑格柵加筋的透水混凝土隔墻(10)，然后依次填充礦渣-爐渣-碎石混合層(23)，沸石-火山巖混合層(24)以及活性炭吸附過濾層(25)，形成所述水平潛流凈化濕地區(3)；步驟四、在所述水平潛流凈化濕地區(3)和集水井二(4)的連接面澆筑第二不透水隔墻(11)，并在頂部相應位置設置多個溢流口；步驟五、濾膜處理凈化區施工：在所述集水井二(4)和微濾膜區中的第一水質檢查井(13)的連接面澆筑安裝第一透水混凝土夾心墻(12)，再在具有階梯式落差的第一水質檢查井(13)和農灌集水井(16)的連接面澆筑第三不透水隔墻(14)，并在該第三不透水隔墻(14)底部預留的通孔內安裝電動水閥(15)，沿著第一水質檢查井(13)的外墻在第一水質檢查井(13)與生物處理區(1)之間安裝第一泵吸回流管(39)；在所述農灌集水井(16)和超濾膜區中的第二水質檢查井(18)的連接面澆筑安裝第二透水混凝土夾心墻(17)，再在具有階梯式落差的第二水質檢查井(18)和工業集水井(19)之間澆筑第三不透水隔墻(14)，并在該第三不透水隔墻(14)底部預留的通孔內安裝電動水閥(15)，沿著所述第二水質檢查井(18)的外墻在第二水質檢查井(18)與集水井一(2)之間安裝第二泵吸回流管(40)；在所述工業集水井(19)和納諾濾膜區中的第三水質檢查井(21)的連接面澆筑安裝第三透水混凝土夾心墻(20)，再在具有階梯式落差的第三水質檢查井(21)和生活集水井(22)之間澆筑第三不透水隔墻(14)，并在第三不透水隔墻(14)底部預留的通孔內安裝電動水閥(15)，沿著所述第三水質檢查井(21)的外墻在第三水質檢查井(21)與集水井二(4)之間安裝第三泵吸回流管(41)，完成施工。
2.根據權利要求1所述的污水處理的水平潛流濕地結構施工方法，其特征在于，所述生物處理區(1)、所述集水井一(2)、所述水平潛流凈化濕地區(3)、所述集水井二(4)及所述濾膜處理凈化區(5)依次連通形成回環狀。
3.根據權利要求1所述的污水處理的水平潛流濕地結構施工方法，其特征在于，所述礦渣-爐渣-碎石混合層(23)中材料比例為1:1:1，所述沸石-火山巖混合層(24)中材料比例為1:1。
4.根據權利要求1所述的污水處理的水平潛流濕地結構施工方法，其特征在于，所述第一透水混凝土夾心墻(12)由透水隔墻和第一夾心膜構成，所述第一夾心膜包括框架(26)、微濾膜、提拉環(28)和防水邊圈(29)。
5.根據權利要求1所述的污水處理的水平潛流濕地結構施工方法，其特征在于，所述第二透水混凝土夾心墻(12)由透水隔墻和第二夾心膜構成，所述第二夾心膜包括框架(26)、超濾膜、提拉環(28)和防水邊圈(29)。
6.根據權利要求1所述的污水處理的水平潛流濕地結構施工方法，其特征在于，所述第三透水混凝土夾心墻(12)由透水隔墻和第三夾心膜構成，所述第三夾心膜包括框架(26)、納諾濾膜、提拉環(28)和防水邊圈(29)。
7.根據權利要求1所述的污水處理的水平潛流濕地結構施工方法，其特征在于，所述生物活動芯柱通過側壁帶有微孔的PET管材(34)制作而成。
8.根據權利要求1-7任意一項所述的污水處理的水平潛流濕地結構施工方法，其特征在于，所述生物處理區(1)通過制氧機(38)持續供氧。
9.根據權利要求1-7任意一項所述的污水處理的水平潛流濕地結構施工方法，其特征在于，所述水平潛流凈化濕地區(3)上方栽種有濕地植物。
10.污水處理的水平潛流濕地結構，其特征在于，運用權利要求1-9任意一項所述的污水處理的水平潛流濕地結構施工方法施工制得。
發明內容
本發明的目的是針對現有技術中存在的上述問題，提供了一種污水處理的水平潛流濕地結構及其施工方法。
為了實現上述發明目的，本發明采用了以下技術方案：污水處理的水平潛流濕地結構施工方法包括以下步驟：
步驟一、生物處理區施工：
在生物處理區范圍內澆筑透水混凝土空心柱，使其呈規則布置，并在生物處理區外墻合適外置處設置進水口；
根據每個透水混凝土空心柱內部尺寸，制作具備通氣孔的生物活動芯柱并沿該生物活動芯柱長度方向均勻間隔設置多個隔板，同時在該生物活動芯柱外包裹織物形成多個生物活動芯腔，在生物活動芯柱頂部利用氣管連通制氧機并安裝鉸接式吊環形成生物膜柱；
將該生物膜柱安置在每個透水混凝土空心柱內，形成生物處理區并使得該生物處理區內的生物膜柱能夠更換；
步驟二、在生物處理區和集水井一的連接面澆筑第一不透水隔墻，并在該第一不透水隔墻相應位置設置多個溢流口；
步驟三、在集水井一和水平潛流凈化濕地區的連接面澆筑透水混凝土隔墻，同樣在不同材料填層區域間澆筑鋼塑格柵加筋的透水混凝土隔墻，然后依次填充礦渣-爐渣-碎石混合層，沸石-火山巖混合層以及活性炭吸附過濾層，形成水平潛流凈化濕地區；
步驟四、在水平潛流凈化濕地區和集水井二的連接面澆筑第二不透水隔墻，并在頂部相應位置設置多個溢流口；
步驟五、濾膜處理凈化區施工：
在集水井二和微濾膜區中的第一水質檢查井的連接面澆筑安裝第一透水混凝土夾心墻，再在具有階梯式落差的第一水質檢查井和農灌集水井的連接面澆筑第三不透水隔墻，并在該第三不透水隔墻底部預留的通孔內安裝電動水閥，沿著第一水質檢查井的外墻在第一水質檢查井與生物處理區之間安裝第一泵吸回流管；
在農灌集水井和超濾膜區中的第二水質檢查井的連接面澆筑安裝第二透水混凝土夾心墻，再在具有階梯式落差的第二水質檢查井和工業集水井之間澆筑第三不透水隔墻，并在該第三不透水隔墻底部預留的通孔內安裝電動水閥，沿著第二水質檢查井的外墻在第二水質檢查井與集水井一之間安裝第二泵吸回流管；
在工業集水井和納諾濾膜區中的第三水質檢查井的連接面澆筑安裝第三透水混凝土夾心墻，再在具有階梯式落差的第三水質檢查井和生活集水井之間澆筑第三不透水隔墻，并在第三不透水隔墻底部預留的通孔內安裝電動水閥，沿著第三水質檢查井的外墻在第三水質檢查井與集水井二之間安裝第三泵吸回流管，完成施工。
進一步地，生物處理區、集水井一、水平潛流凈化濕地區、集水井二及濾膜處理凈化區依次連通形成回環狀。
進一步地，礦渣-爐渣-碎石混合層中材料比例為1:1:1，沸石-火山巖混合層中材料比例為1:1。
進一步地，第一透水混凝土夾心墻由透水隔墻和第一夾心膜構成，第一夾心膜包括框架、微濾膜、提拉環和防水邊圈。
進一步地，第二透水混凝土夾心墻由透水隔墻和第二夾心膜構成，第二夾心膜包括框架、超濾膜、提拉環和防水邊圈。
進一步地，第三透水混凝土夾心墻由透水隔墻和第三夾心膜構成，第三夾心膜包括框架、納諾濾膜、提拉環和防水邊圈。
進一步地，生物活動芯柱通過側壁帶有微孔的PET管材制作而成。
進一步地，生物處理區通過制氧機持續供氧。
進一步地，水平潛流凈化濕地區上方栽種有濕地植物。
污水處理的水平潛流濕地結構，運用上述的污水處理的水平潛流濕地結構施工方法施工制得。
有益效果：1、與現有技術相比，本申請的濕地結構在處理污水過程中經過多道生物降解、沉淀和過濾，最后經過濾膜處理凈化區的三級過濾和檢測，可保證出水質穩定達標；
2、與現有技術相比，本申請的生物膜柱和各類濾膜的結構合理，制作安裝簡單，能夠實現污水處理過程中的消耗構件及時更換；
3、與現有技術相比，本申請的水平潛流凈化濕地區填充不同基質混合層時利用多道鋼塑格柵加筋的透水混凝土隔墻進行隔開，不但可以阻止懸浮物進入潛流濕地造成堵塞，還可以保證不同基質混合層不混淆，運行持久穩定；
4、與現有技術相比，本申請的濕地結構布局合理緊湊，占地少，提高土地利用率。
（發明人：蔣禮兵;段玉三;張濤;張杰;張超;甄亮;賈震;史文杰）
