公布日：2022.06.10
申請日：2022.02.19
分類號：C02F9/14(2006.01)I;C12N1/12(2006.01)I;C12N1/20(2006.01)I;C12R1/89(2006.01)N;C12R1/01(2006.01)N
摘要
本發明公開了一種碳匯釋氧型養殖污水資源化利用的方法，所述方法由使養殖沼液以達到微藻培養要求的好氧反硝化菌藻污水前端處理系統以及利用經處理后的沼液培養微藻并固定CO2的微藻生產系統兩個處理階段組成。本發明對沼液進行處理與資源化利用，沼液無需稀釋?zhuān)⑶医?jīng)處理后的養殖場糞污無任何液體排放，無需專門針對養殖場糞污剩余液體進行排放處理，可實現污水的減量濃縮，同時實現了沼液的可生化性，不產生二次污染，經好氧反硝化菌藻污水前端處理系統的出水在微藻生產系統中能充分發揮作用，同時可利用沼氣作為熱源，并回收沼氣燃燒尾氣作為CO2源，從而實現微藻的高效生產。
權利要求書
1.一種碳匯釋氧型養殖污水資源化利用的方法，其特征在于，所述方法包括以下步驟：步驟1、好氧反硝化菌藻污水前端處理系統的處理階段S101、將養殖場糞污經固液分離設備（1）進行固液分離，分離后的廢液經調節，pH達到6.5-7.5后導入厭氧發酵池（2），進行厭氧發酵產沼氣，隨后將厭氧發酵產出的沼液，取上清液導入沼液儲存池（3）；S102、將步驟S101中沼液儲存池（3）的沼液中化學需氧量控制在3000mg/L以下，固體懸浮物濃度控制在1000mg/L以下；S103、將步驟S102中得到沼液進入菌藻共生處理設備（4）內處理，形成符合微藻培養條件的培養液；步驟2、微藻生產系統的處理階段S104、將步驟S103的培養液導入微藻生產設備（6），并將步驟S101中沼氣經管道輸送至沼氣利用系統（5），通過沼氣利用系統（5）將沼氣發電并將余熱以及尾氣CO2導入微藻生產設備（6），對微藻進行培養生產；S105、將步驟S104微藻生產設備（6）生產的藻液導入采收設備（7），通過采收設備（7）分離后形成藻泥并進入烘干設備（8）進行烘干制粉，分離后剩余尾水再次導入菌藻共生處理設備（4）中重復步驟S103；所述好氧反硝化菌藻污水前端處理系統以及微藻生產系統均可通過自然蒸發或輔助蒸發器將沼液中部分水分子排放至大氣，用于平衡好氧反硝化菌藻污水前端處理系統以及微藻生產系統中沼液的水量；所述步驟S103所述菌藻共生處理設備（4）包括：用于充分降解沼液的好氧反硝化菌藻膜組（41），用于吸附殘余微量元素和有機懸浮物的生物濾床（42），用于預處理與循環配水的曝氣池（43），以及用于將沼液噴淋在好氧反硝化菌藻膜組（41）的噴淋管（44），所述噴淋管（44）設在所述好氧反硝化菌藻膜組（41）的上方，并通過管道和配水泵與所述曝氣池（43）連接，所述好氧反硝化菌藻膜組（41）、生物濾床（42）和曝氣池（43）由上到下依次串聯；其中，步驟S103處理的方法包括以下步驟：1）將步驟S102中得到沼液進入曝氣池（43）進行硝化處理，將沼液中的氮氨污染物經預處理硝化反應轉化成非揮發性氧化態的硝態氮；2）預先將好氧反硝化菌及微藻接種在好氧反硝化菌藻膜組（41）上，隨后將曝氣后的沼液通過配水泵以及噴淋管（44）均勻噴布在好氧反硝化菌藻膜組（41）上進行好氧反硝化處理，通過好氧反硝化菌藻膜組（41）的好氧反硝化菌及微藻將沼液充分降解轉化成N2、CO2和水，同時，沼液中水分子通過好氧反硝化菌藻膜組（41）進行物理氣化蒸發至大氣，好氧反硝化菌及微藻的呼吸作用也會(huì )將沼液中的水分子釋放至大氣；3）沼液中的部分硝態氮、磷、鉀經好氧反硝化菌藻膜組（41）的好氧反硝化菌及微藻代謝和利用后，部分的微量元素和懸浮物通過生物濾床（42）過濾及吸附，并通過生物濾床（42）的好氧反硝化菌及微藻做進一步代謝和利用，處理后剩余的沼液再次進入曝氣池（43）內；4）沼液在菌藻共生處理設備（4）內反復循環步驟1）-3），最終在曝氣池（43）內形成符合微藻培養條件的培養液。
2.根據權利要求1所述的一種碳匯釋氧型養殖污水資源化利用的方法，其特征在于，所述步驟S101利用酸液將分離后的污水pH調節至6.5-7.5，所述酸液為HCl溶液、H2SO4溶液中的任意一種。
3.根據權利要求1所述的一種碳匯釋氧型養殖污水資源化利用的方法，其特征在于，所述步驟S104所述微藻生產設備（6）為開放式光生物反應器或密閉式光生物反應器，所述開放式光生物反應器或密閉式光生物反應器中設有使藻液保持懸浮狀態的攪拌裝置和/或曝氣裝置。
4.根據權利要求1所述的一種碳匯釋氧型養殖污水資源化利用的方法，其特征在于，所述微藻選自小球藻、螺旋藻、柵藻和衣藻的藻種的至少一種，將所述藻種接種于所述培養液中，在微藻生產設備（6）中經過培養生產得到藻液。
5.根據權利要求1所述的一種碳匯釋氧型養殖污水資源化利用的方法，其特征在于，所述步驟S105所述采收設備（7）為沉淀裝置、過濾裝置或離心裝置中的任意一種。
6.根據權利要求1所述的一種碳匯釋氧型養殖污水資源化利用的方法，其特征在于，所述步驟S104微藻生產設備（6）生產的藻液質量濃度為0.8-1.5g/L。
發明內容
為解決上述技術問題，本發明提供了一種碳匯釋氧型養殖污水資源化利用的方法。

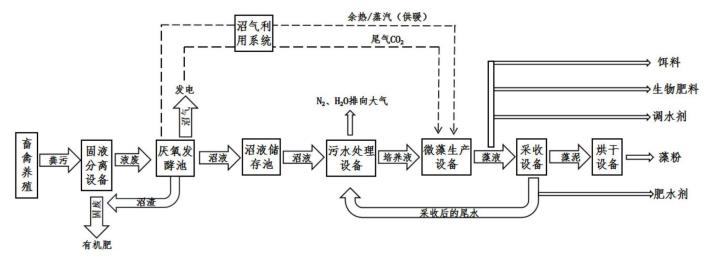

本發明的技術方案是：一種碳匯釋氧型養殖污水資源化利用的方法，所述方法由使養殖沼液以達到微藻培養要求的好氧反硝化菌藻污水前端處理系統以及利用經處理后的沼液培養微藻并固定CO2的微藻生產系統兩個處理階段組成。
進一步地，所述方法包括以下步驟：
步驟1、好氧反硝化菌藻污水前端處理系統的處理階段
S101、將養殖場糞污經固液分離設備進行固液分離，分離后的廢液經調節，pH達到6.5-7.5后導入厭氧發酵池，進行厭氧發酵產沼氣，隨后將厭氧發酵產出的沼液，取上清液導入沼液儲存池；
S102、將步驟S101中沼液儲存池的沼液中化學需氧量(COD)控制在3000mg/L以下，固體懸浮物濃度(SS)控制在1000mg/L以下；
步驟2、微藻生產系統的處理階段
S103、將步驟S102中得到沼液進入菌藻共生處理設備內處理，形成符合微藻培養條件的培養液；
S104、將步驟S103的培養液導入微藻生產設備，并將步驟S101中沼氣經管道輸送至沼氣利用系統，通過沼氣利用系統將沼氣發電并將余熱以及尾氣CO2導入微藻生產設備，對微藻進行培養生產；
S105、將步驟S104微藻生產設備生產的藻液導入采收設備，通過采收設備分離后形成藻泥并進入烘干設備進行烘干制粉，分離后剩余尾水再次導入菌藻共生處理設備中重復步驟S103。
更進一步地，所述步驟S101利用酸液將分離后的污水pH調節至6.5-7.5，所述酸液為HCl溶液、H2SO4溶液中的任意一種，采用上述方法進行養殖場糞污的pH調節，使養殖場糞污滿足厭氧發酵池進行一次厭氧發酵的條件，并且經濟性好。
進一步地，所述步驟S103所述菌藻共生處理設備包括：用于充分降解沼液的好氧反硝化菌藻膜組，用于吸附殘余微量元素和懸浮物的生物濾床，用于預處理與循環配水的曝氣池，以及用于將沼液噴淋在好氧反硝化菌藻膜組的噴淋管，所述噴淋管設在所述好氧反硝化菌藻膜組的上方，并通過管道和配水泵與所述曝氣池連接，所述好氧反硝化菌藻膜組、生物濾床和曝氣池由上到下依次串聯；
其中，步驟S103處理的方法包括以下步驟：
1)將步驟S102中得到沼液進入曝氣池進行硝化處理，將沼液中的氮氨污染物經預處理硝化反應轉化成非揮發性氧化態的硝態氮；
2)預先將好氧反硝化菌及微藻接種在好氧反硝化菌藻膜組上，隨后將曝氣后的沼液通過配水泵以及噴淋管均勻噴布在好氧反硝化菌藻膜組上進行好氧反硝化處理，通過好氧反硝化菌藻膜組的好氧反硝化菌及微藻將沼液充分降解轉化成N2、CO2和水，同時，沼液中水分子通過好氧反硝化菌藻膜組進行物理氣化蒸發至大氣，好氧反硝化菌及微藻的呼吸作用也會(huì )將其產生的水分子釋放至大氣；
3)沼液中的部分硝態氮、磷、鉀等物質經好氧反硝化菌藻膜組的好氧反硝化菌及微藻代謝和利用后，部分的微量元素和懸浮物亦會(huì )被生物濾床過濾及吸附，并通過生物濾床的好氧反硝化菌及微藻做進一步代謝和利用，處理后剩余的沼液再次進入曝氣池內；
4)沼液在菌藻共生處理設備內反復循環步驟1)-3)，最終在曝氣池內形成符合微藻培養條件的培養液；
通過上述菌藻共生處理設備以及處理方法，可以對沼液進行有效處理使其滿足微藻培養的條件，且沼液無需稀釋?zhuān)瑹o(wú)液體排放，具有資源化利用率高，低成本、環境友好、幾乎無污泥產生、無液體排放等優點。
進一步地，所述步驟S104所述微藻生產設備為開放式光生物反應器或密閉式光生物反應器，所述開放式光生物反應器或密閉式光生物反應器中設有使藻液保持懸浮狀態的攪拌裝置和/或曝氣裝置；通過上述微藻生產設備高效利用培養液、沼氣發電后余熱以及尾氣CO2，從而實現微藻的高效生產，并且具有資源化利用率高，減排CO2等優點。
進一步地，所述微藻選自小球藻、螺旋藻、柵藻和衣藻等抗逆性較強的藻種的至少一種，將所述藻種接種于所述培養液中，在微藻生產設備中經過培養生產得到藻液。
進一步地，所述步驟S105所述采收設備為沉淀裝置、過濾裝置或離心裝置中的任意一種；通過上述采收設備，可以將微藻生產后的尾水進行回用，處理成本低，運行簡單，可實現無液體排放。
進一步地，所述步驟S104微藻生產設備生產的藻液質量濃度為10-100g/L；從而便于通過采收設備進行固液分離獲得藻泥和尾水，資源化利用率高，且無液體排放。
進一步地，所述好氧反硝化菌藻污水前端處理系統以及微藻生產系統均可通過自然蒸發或輔助蒸發器將沼液中部分水分子排放至大氣，用于平衡好氧反硝化菌藻污水前端處理系統以及微藻生產系統中沼液的水量；從而保持好氧反硝化菌藻污水前端處理系統以及微藻生產系統中水量的平衡，并且通過配合微藻生產系統對沼液進行多次循環處理及利用，使經過本發明方法處理后的養殖場糞污無任何液體排放，從而無需專門針對養殖場糞污剩余液體進行排放處理，并且具有工藝簡單易行，不產生二次污染的優點。
本發明的有益效果是：
(1)本發明方法采用厭氧發酵——好氧反硝化——微藻生產——尾水處理的組合工藝，對沼液進行處理與資源化利用，沼液無需稀釋?zhuān)瑹o(wú)液體排放，具有資源化利用率高，低成本、環境友好、幾乎無污泥產生、減排CO2、釋放氧氣、無液體排放等優點。
(2)本發明方法經過好氧反硝化步驟實現了沼液的可生化性，處理簡單高效，不產生二次污染，經好氧反硝化菌藻污水前端處理系統的出水在微藻生產系統中能充分發揮作用，同時可利用沼氣作為熱源，并回收燃燒尾氣作為CO2源，從而實現微藻的高效生產。
(3)本發明方法中微藻生產后經采收后的尾水，循環進入菌藻共生處理設備進行處理，能保證穩定的出水水質，且處理成本低，運行簡單，且最終實現無液體排放。
(4)本發明方法通過利用微藻生產系統對沼液進行多次循環處理及利用，同時可配合好氧反硝化菌藻污水前端處理系統以及微藻生產系統的自然蒸發或輔助蒸發器對過量沼液進行輔助蒸發，從而使經過本發明方法處理的養殖場糞污無任何液體排放，無需專門針對養殖場糞污剩余液體進行排放處理，并且具有工藝簡單易行，不產生二次污染的優點。
(5)本發明方法聯合物理、化學、生物的手段，在處理沼液的同時，實現藻生物質的高附加值產品回收，工藝簡單易行，有效降低傳統沼液處理的運行費用，且能獲得較好的收益；其中，藻生物質以干粉的形式生產，避免了傳統藻生物質產品需要配置培養液等高加工成本。
（發明人：高志剛;曹磊）
