公布日：2022.08.23
申請日：2022.06.01
分類號：C02F9/04(2006.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種去除重金屬離子的污水處理裝置及其處理方法，包括沉淀箱和攪拌機構；沉淀箱：其上端右側設置的豁口內設有反應罐，反應罐的右端設有進料罐，進料罐的上端通過連接管與反應罐的內部連通，反應罐的下端右側的開口處設有輸液管，進料罐的外側面下端的開口處設有進水管，沉淀箱的右側面下端設有第二排污管，沉淀箱的前側面下端左側設有第三排污管，沉淀箱的左側面中部設置有排水管；該去除重金屬離子的污水處理裝置及其處理方法，能夠對污水中的重金屬進行初步的吸附，然后再根據污水的流量少量多次的添加重金屬捕捉劑，使污水中的重金屬與重金屬捕捉劑反應效率更高，重金屬去除更加徹底。
權利要求書

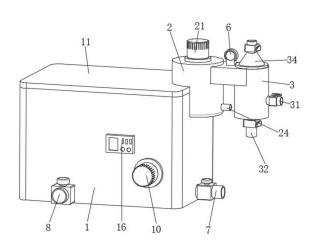

1.一種去除重金屬離子的污水處理裝置，其特征在于：包括沉淀箱(1)和攪拌機構(4)；沉淀箱(1)：其上端右側設置的豁口內設有反應罐(2)，反應罐(2)的右端設有進料罐(3)，進料罐(3)的上端通過連接管(5)與反應罐(2)的內部連通，反應罐(2)的下端右側的開口處設有輸液管(24)，進料罐(3)的外側面下端的開口處設有進水管(31)，沉淀箱(1)的右側面下端設有第二排污管(7)，沉淀箱(1)的前側面下端左側設有第三排污管(8)，沉淀箱(1)的左側面中部設置有排水管(9)；攪拌機構(4)：設置于沉淀箱(1)的內部右端；其中：所述沉淀箱(1)的上端開口處設有蓋板(11)。
2.根據權利要求1所述的一種去除重金屬離子的污水處理裝置，其特征在于：所述沉淀箱(1)的前側面設有控制器(16)，控制器(16)的輸入端電連接外部電源。
3.根據權利要求1所述的一種去除重金屬離子的污水處理裝置，其特征在于：所述進料罐(3)內部的臺階面上安裝有活性炭吸附床(33)，進料罐(3)的上端開口處設有端蓋(34)，端蓋(34)的下沿面均勻設置有插桿，插桿的下端均與壓環(35)固定連接，壓環(35)與活性炭吸附床(33)的上表面接觸，進料罐(3)的下端開口處設有第一排污管(32)。
4.根據權利要求2所述的一種去除重金屬離子的污水處理裝置，其特征在于：所述反應罐(2)的上表面通過法蘭安裝有第一電機(21)，第一電機(21)的輸出軸穿過反應罐(2)上表面的通孔并在下端設有第一螺旋片(22)和第一攪拌架(23)，反應罐(2)下端左側的開口與沉淀箱(1)的內部右端連通，第一電機(21)的輸入端電連接控制器(16)的輸出端。
5.根據權利要求2所述的一種去除重金屬離子的污水處理裝置，其特征在于：所述連接管(5)的內部串聯有流量計(6)，流量計(6)的輸出端電連接控制器(16)的輸入端。
6.根據權利要求2所述的一種去除重金屬離子的污水處理裝置，其特征在于：所述攪拌機構(4)包括第二螺旋片(41)、轉軸(42)和第二攪拌架(43)，所述轉軸(42)的兩端通過密封軸承與沉淀箱(1)前后內壁右側對應設置的轉孔轉動連接，轉軸(42)的中部前后對稱設置有第二螺旋片(41)，第二攪拌架(43)分別與轉軸(42)的前后端頭固定連接，沉淀箱(1)的前側面右端設有第二電機(10)，第二電機(10)的輸出軸與轉軸(42)的前端固定連接，第二電機(10)的輸入端電連接控制器(16)的輸出端。
7.根據權利要求6所述的一種去除重金屬離子的污水處理裝置，其特征在于：所述沉淀箱(1)的內部底面右端分別設有第二擋板(13)和第三擋板(14)，第二擋板(13)位于第三擋板(14)的左側并與第三擋板(14)上下錯位設置，第二擋板(13)和第三擋板(14)的相對內側面均設有斜板(15)，兩個斜板(15)上下錯位設置，第二攪拌架(43)位于第三擋板(14)的右端。
8.根據權利要求1所述的一種去除重金屬離子的污水處理裝置，其特征在于：所述沉淀箱(1)的內部左端設有第一擋板(12)。
9.一種去除重金屬離子的污水處理裝置的處理方法，其特征在于：包括進水管(31)、進料罐(3)、第一排污管(32)、活性炭吸附床(33)、連接管(5)、反應罐(2)、輸液管(24)、沉淀箱(1)和排水管(9)，包括以下步驟：進料：外部污水通過進水管(31)進入進料罐(3)的內部，此時第一排污管(32)內部閥門閉合，污水經過活性炭吸附床(33)吸附后通過連接管(5)流入反應罐(2)；反應：當污水流入反應罐(2)后，外部輸液機構將重金屬捕捉劑通過輸液管(24)輸送至反應罐(2)與污水混合，同時混合后的污水流入沉淀箱(1)的內部右端進行反應，金屬捕捉劑與污水中的重金屬反應并使其沉淀；排水：沉淀后的重金屬落入沉淀箱(1)的底端，去除重金屬后的污水通過排水管(9)排出。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種去除重金屬離子的污水處理裝置及其處理方法，能夠對污水中的重金屬進行初步的吸附，然后再根據污水的流量少量多次的添加重金屬捕捉劑，使污水中的重金屬與重金屬捕捉劑反應效率更高，重金屬去除更加徹底，而且能夠連續工作，無需等待沉淀，污水處理效率更高，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種去除重金屬離子的污水處理裝置，包括沉淀箱和攪拌機構；
沉淀箱：其上端右側設置的豁口內設有反應罐，反應罐的右端設有進料罐，進料罐的上端通過連接管與反應罐的內部連通，反應罐的下端右側的開口處設有輸液管，進料罐的外側面下端的開口處設有進水管，沉淀箱的右側面下端設有第二排污管，沉淀箱的前側面下端左側設有第三排污管，沉淀箱的左側面中部設置有排水管；
攪拌機構：設置于沉淀箱的內部右端；
其中：所述沉淀箱的上端開口處設有蓋板，能夠對污水中的重金屬進行初步的吸附，然后再根據污水的流量少量多次的添加重金屬捕捉劑，使污水中的重金屬與重金屬捕捉劑反應效率更高，重金屬去除更加徹底，而且能夠連續工作，無需等待沉淀，污水處理效率更高。
進一步的，所述沉淀箱的前側面設有控制器，控制器的輸入端電連接外部電源，保證電路的正常運轉。
進一步的，所述進料罐內部的臺階面上安裝有活性炭吸附床，進料罐的上端開口處設有端蓋，端蓋的下沿面均勻設置有插桿，插桿的下端均與壓環固定連接，壓環與活性炭吸附床的上表面接觸，進料罐的下端開口處設有第一排污管，能夠對污水中的重金屬進行初步的吸附。
進一步的，所述反應罐的上表面通過法蘭安裝有第一電機，第一電機的輸出軸穿過反應罐上表面的通孔并在下端設有第一螺旋片和第一攪拌架，反應罐下端左側的開口與沉淀箱的內部右端連通，第一電機的輸入端電連接控制器的輸出端，能夠少量多次的添加重金屬捕捉劑。
進一步的，所述連接管的內部串聯有流量計，流量計的輸出端電連接控制器的輸入端，方便對污水進行計量。
進一步的，所述攪拌機構包括第二螺旋片、轉軸和第二攪拌架，所述轉軸的兩端通過密封軸承與沉淀箱前后內壁右側對應設置的轉孔轉動連接，轉軸的中部前后對稱設置有第二螺旋片，第二攪拌架分別與轉軸的前后端頭固定連接，沉淀箱的前側面右端設有第二電機，第二電機的輸出軸與轉軸的前端固定連接，第二電機的輸入端電連接控制器的輸出端，加快污水中重金屬與重金屬捕捉劑的反應速率。
進一步的，所述沉淀箱的內部底面右端分別設有第二擋板和第三擋板，第二擋板位于第三擋板的左側并與第三擋板上下錯位設置，第二擋板和第三擋板的相對內側面均設有斜板，兩個斜板上下錯位設置，第二攪拌架位于第三擋板的右端，對沉淀箱內部右端污水中的重金屬螯合物起到阻擋作用。
進一步的，所述沉淀箱的內部左端設有第一擋板，對沉淀箱內部左端污水中的重金屬螯合物起到阻擋作用。
一種去除重金屬離子的污水處理裝置的處理方法，其特征在于：包括進水管、進料罐、第一排污管、活性炭吸附床、連接管、反應罐、輸液管、沉淀箱和排水管，包括以下步驟：
進料：外部污水通過進水管進入進料罐的內部，此時第一排污管內部閥門閉合，污水經過活性炭吸附床吸附后通過連接管流入反應罐，能夠對污水中的重金屬進行初步的吸附；
反應：當污水流入反應罐后，外部輸液機構將重金屬捕捉劑通過輸液管輸送至反應罐與污水混合，同時混合后的污水流入沉淀箱的內部右端進行反應，金屬捕捉劑與污水中的重金屬反應并使其沉淀，污水中的重金屬與重金屬捕捉劑反應更加徹底；
排水：沉淀后的重金屬落入沉淀箱的底端，去除重金屬后的污水通過排水管排出，方便污水的排出。
與現有技術相比，本發明的有益效果是：本去除重金屬離子的污水處理裝置及其處理方法，具有以下好處：
1、外部污水通過進水管進入進料罐的內部，此時第一排污管內部閥門閉合，污水經過活性炭吸附床吸附后通過連接管流入反應罐，活性炭吸附床能夠對污水中的重金屬進行初步的吸附，使用后打開第一排污管，將進料罐內部的污物排出，然后外部熱風通過端蓋輸送至進料罐的內部對活性炭吸附床加熱，使活性炭吸附床吸附的重金屬通過第一排污管排出，方便后續繼續吸附。
2、流量計能夠實時監測流入反應罐內部的污水并向控制器反饋信息，外部輸液機構根據污水的流量通過輸液管向反應罐內部注入適量的重金屬捕捉劑，同時控制器控制第一電機工作，帶動第一螺旋片和第一攪拌架轉動，將污水反應罐內部的污水快速向下輸送并與重金屬捕捉劑快速反應，少量多次反應，能夠使重金屬捕捉劑和污水中的重金屬反應更加徹底，后續重金屬去除的效果更好。
3、污水與金屬捕捉劑混合后流入沉淀箱的內部右端，同時控制器控制第二電機工作帶動轉軸轉動，從而使第二螺旋片和第二攪拌架轉動對污水和重金屬捕捉劑再次混合，加快反應速率，當沉淀箱內部右端的液面高于第二擋板時，第二擋板和第三擋板間隙處上端的污水通過溢流至沉淀箱的左側，錯位設置的斜板能夠對反應后的重金屬螯合物起到阻擋作用，污水流入沉淀箱內部左端后再次進行沉淀，第一擋板能夠對少量進入沉淀箱內部左端的重金屬螯合物起到阻擋作用，使重金屬的去除更加徹底，而且能夠連續工作，無需等待沉淀，污水處理效率更高。
（發明人：冉衛東;冉衛華;張福亞）
