公布日：2022.07.05
申請日：2022.03.23
分類號：C02F3/28(2006.01)I;C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明公開了一種轉鼓機構和污水處理裝置，涉及污水處理設備技術領域，其中，一種轉鼓機構，包括：轉鼓本體，所述轉鼓本體包括內轉鼓和外轉鼓，所述外轉鼓套接于內轉鼓上，所述外轉鼓與所述內轉鼓之間具有間隙，所述間隙內填充有反硝化除磷脫氮載體；多塊濾布，多塊濾布依次拼接包覆于所述外轉鼓外表面。相比于傳統的濾布濾池中的轉盤，本發明的轉鼓具有雙層結構，在污水處理中，轉鼓不僅具有除去污水中大顆粒懸浮物和同步除去污水中氮磷的功能，實現了轉鼓的多功能性，且可以有效減少濾布的堵塞，提高過濾效果。

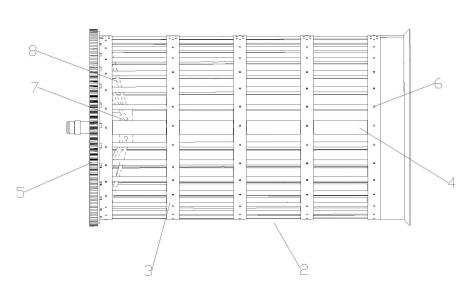

權利要求書
1.一種轉鼓機構，其特征在于，包括：轉鼓本體，所述轉鼓本體包括內轉鼓和外轉鼓，所述外轉鼓套接于內轉鼓上，所述外轉鼓與所述內轉鼓之間具有間隙，所述間隙內填充有反硝化除磷脫氮載體；多塊濾布，多塊濾布依次拼接包覆于所述外轉鼓外表面。
2.根據權利要求1所述的轉鼓機構，其特征在于，所述濾布與所述外轉鼓之間可拆卸連接。
3.根據權利要求1所述的轉鼓機構，其特征在于，內轉鼓由多塊格柵濾網拼接而成。
4.根據權利要求1所述的轉鼓機構，其特征在于，還包括多個塑料邊框，所述塑料邊框與濾布對應設置，所述塑料邊框依次拼接設于所述外轉鼓外表面，所述濾布通過塑料邊框固定在所述外轉鼓外表面。
5.根據權利要求1所述的轉鼓機構，其特征在于，所述反硝化除磷脫氮載體為MBBR懸浮生物填料。
6.根據權利要求1所述的轉鼓機構，其特征在于，所述外轉鼓包括多個固定圈和多根格柵桿，沿外轉鼓軸向多根所述格柵桿通過固定圈串聯連接，沿外轉鼓周向相鄰格柵桿之間水平間隔排列。
7.根據權利要求1所述的轉鼓機構，其特征在于，所述轉鼓本體內沿軸線處設有集水管，所述集水管表面設有若干通孔。
8.根據權利要求7所述的轉鼓機構，其特征在于，所述集水管與所述轉鼓本體之間沿周向間隔設有多個連接桿，所述連接桿的一端與所述集水管外表面相連接，所述連接桿的另一端與所述轉鼓本體內表面相連接。
9.根據權利要求1所述的轉鼓機構，其特征在于，所述濾布由基層、抗菌層和金屬層由下貼合而成。10.一種污水處理裝置，其特征在于，包括權利要求1-9任意一項所述的轉鼓機構和曝氣組件，所述曝氣組件用于向所述轉鼓機構進行曝氣。
發明內容
1、發明要解決的技術問題
針對現有的轉盤式濾布濾池存在功能性單一和易被堵塞的技術問題，本發明提供了一種轉鼓機構和污水處理裝置，它不僅可以在除去污水中大顆粒懸浮物的同時，同步除去污水中的氮磷，且可以減少濾布的堵塞，提高過濾效果。
2、技術方案
為解決上述問題，本發明提供的技術方案為：
一種轉鼓機構，包括：轉鼓本體，所述轉鼓本體包括內轉鼓和外轉鼓，所述外轉鼓套接于內轉鼓上，所述外轉鼓與所述內轉鼓之間具有間隙，所述間隙內填充有反硝化除磷脫氮載體；多塊濾布，多塊濾布依次拼接包覆于所述外轉鼓外表面。
在本發明中，通過設置轉鼓本體包括內轉鼓和外轉鼓，內轉鼓與外轉鼓之間具有間隙形成空腔，間隙形成的空腔內填充有反硝化除磷脫氮載體，使得轉鼓在污水處理中，在除去污水中大顆粒懸浮物的同時，也可以同步除去污水中的氮磷。同時，通過設置多塊濾布依次拼接包覆于外轉鼓外表面，相比于傳統的整塊濾布包覆于轉鼓外表面，在沖洗的過程中，由于相鄰之間的濾布是單獨存在的，濾布的面積相對較小，可以有效減少因彈性而在水的沖擊力下導致變形的情況，同時，即使有一塊濾布變形，并不會(huì )影響其他濾布的使用形態，進而減少濾布的堵塞。由此可知，相比于傳統的濾布濾池中的轉盤，本發明的轉鼓具有雙層結構，在污水處理中，轉鼓不僅具有除去污水中大顆粒懸浮物和同步除去污水中氮磷的功能，實現了轉鼓的多功能性，且可以有效減少濾布的堵塞，提高過濾效果。
可選的，所述濾布與所述外轉鼓之間可拆卸連接。
可選的，內轉鼓由多塊格柵濾網拼接而成。
可選的，還包括多個塑料邊框，所述塑料邊框與濾布對應設置，所述塑料邊框依次拼接設于所述外轉鼓外表面，所述濾布通過塑料邊框固定在所述外轉鼓外表面。
可選的，所述反硝化除磷脫氮載體為MBBR懸浮生物填料。
可選的，所述外轉鼓包括多個固定圈和多根格柵桿，沿外轉鼓軸向多根所述格柵桿通過固定圈串聯連接，沿外轉鼓周向相鄰格柵桿之間水平間隔排列。
可選的，所述轉鼓本體內沿軸線處設有集水管，所述集水管表面設有若干通孔。
可選的，所述集水管與所述轉鼓本體之間沿周向間隔設有多個連接桿，所述連接桿的一端與所述集水管外表面相連接，所述連接桿的另一端與所述轉鼓本體內表面相連接。
可選的，所述濾布由基層、抗菌層和金屬層由下貼合而成。
同時，本發明還提供一種污水處理裝置，包括上述所述的轉鼓機構和曝氣組件，所述曝氣組件用于向所述轉鼓機構進行曝氣。
3、有益效果
采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：
(1)本申請實施例提出的一種轉鼓機構，結構簡單，通過設置轉鼓本體包括內轉鼓和外轉鼓，內轉鼓與外轉鼓之間具有間隙形成空腔，間隙形成的空腔內填充有反硝化除磷脫氮載體，使得轉鼓在污水處理中，在除去污水中大顆粒懸浮物的同時，也可以同步除去污水中的氮磷。同時，通過設置多塊濾布依次拼接包覆于外轉鼓外表面，相比于傳統的整塊濾布包覆于轉鼓外表面，在沖洗的過程中，由于相鄰之間的濾布是單獨存在的，濾布的面積相對較小，可以有效減少因彈性而在水的沖擊力下導致變形的情況，同時，即使有一塊濾布變形，并不會(huì )影響其他濾布的使用形態，進而減少濾布的堵塞。由此可知，相比于傳統的濾布濾池中的轉盤，本申請的轉鼓具有雙層結構，在污水處理中，轉鼓不僅具有除去污水中大顆粒懸浮物和同步除去污水中氮磷的功能，實現了轉鼓的多功能性，且可以有效減少濾布的堵塞，提高過濾效果。
(2)本申請實施例提出的一種轉鼓機構，通過設置所述濾布與所述外轉鼓之間可拆卸連接，便于拆卸與組裝，同時也便于將濾布拆卸下來進行清洗。
(3)本申請實施例提出的一種轉鼓機構，通過設置塑料邊框，所述塑料邊框與濾布對應設置，所述濾布通過塑料邊框固定在所述外轉鼓外表面，相比于常規的直接繞在轉鼓外圍，該設置使得每塊濾布拱起狀態，可以增大濾布的過濾表面積，進而提高過濾效果。
(4)本申請實施例提出的一種轉鼓機構，外轉鼓的結構設置便于拆卸與組裝，同時，便于運輸。
(5)本申請實施例提出的一種轉鼓機構，通過設置集水管一方面可以給轉鼓本體提供一定的支撐力，同時，可以將轉鼓內的水匯集到集水管并排出。
(6)本申請實施例提出的一種轉鼓機構，通過設置反硝化除磷脫氮載體為MBBR懸浮生物填料，使得轉鼓在濾池中并應用于污水處理中時，填充在間隙的反硝化除磷脫氮載體可以作為一個移動床生物膜反應器(MBBR)，使得反硝化反應同時存在，更好的實現脫氮除磷的效果；同時，由于反硝化除磷脫氮載體填充在外轉鼓和內轉鼓之間的間隙內，使得反硝化除磷脫氮載體可以穩定的固定在間隙內，從而間接形成一個固定床生物膜反應器(FBBR)，有效避免了反硝化除磷脫氮載體在污水處理過程中因污水沖擊而流失的情況，進一步增強了脫氮除磷的效果，解決目前污水處理中無法把氮磷含量降低到地表水標準的難題。
(7)本申請實施例提出的一種污水處理裝置，在進行污水處理時，不僅可以進行曝氣池中的硝化反應，又可以進行反硝化反應以及過濾作用，相比于常規的濾布濾池，無需在濾池的前端設置生化池，簡化了處理工藝，實現了污水處理裝置的一體化。
（發明人：李薇）
