公布日：2022.09.20
申請日：2022.06.16
分類號：C02F9/10(2006.01)I;C02F1/04(2006.01)N;C02F1/42(2006.01)N;C02F1/469(2006.01)N;C02F1/66(2006.01)N;C02F7/00(2006.01)N;
C02F103/34(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及了一種磷酸鐵鋰廢水處理及資源回收的方法。所述方法將磷酸鐵鋰廢水澄清后送入流動電極電容去離子裝置，脫除廢水中的P與Li，再送入鐵回收系統進行Fe的脫除，將脫除了P/Li/Fe的廢水進行pH調整與曝氣，再次澄清后輸送至多效蒸發系統，脫除各種鹽分得到凈水進行資源化再利用，實現廢水零排放，在處理過程中通過磷、鋰、鐵回收系統對資源進行有效回收。本發明工藝流程簡單且操作便捷，系統整體運行與維護成本低，資源回收率高，實現了循環經濟，減少了資源的浪費及開采活動中造成的環境破壞，具有較高的應用與推廣價值。
權利要求書
1.一種磷酸鐵鋰廢水處理及資源回收的方法，其特征在于，所述方法包括以下步驟：(1)磷酸鐵鋰廢水首先進入一級澄清系統，將廢水內的固體進行沉降，取系統內澄清處理后的上層清液輸送至流動電極電容去離子裝置；(2)上述步驟(1)所述上層清液進入流動電極電容去離子裝置，在外加的電位偏壓下，兩個電極之間形成的靜電場，迫使廢水中的陰離子朝正電極方向移動，陽離子朝負電極方向移動；其中正電極處流動電極為負載鐵氧化物的活性炭與碳納米管的混合懸浮液，表面覆蓋有陰離子交換膜，負電極處流動電極為活性炭與碳納米管的懸浮液，表面覆蓋有單價選擇性陽離子交換膜；陰陽離子穿過離子交換膜后被流動電極吸附并帶出電場，脫除液體中的P與Li，經流動電極電容去離子裝置處理后的貧P/Li清液輸送至鐵回收系統；(3)上述步驟(2)所述貧P/Li清液進入鐵回收系統，系統內通過陽離子交換樹脂脫除貧P/Li清液中的Fe離子，經鐵回收系統處理后的貧P/Li/Fe清液輸送至pH調整曝氣池；(4)上述步驟(3)所述貧P/Li/Fe清液進入pH調整曝氣池，通過添加堿液調整pH至中性，并進行曝氣處理，進一步脫除殘留的P/Li/Fe，經pH調整曝氣處理后的液體輸送至二級澄清系統，對生成的固體進行沉降，取系統內澄清處理后的二級上層清液輸送至多效蒸發系統；(5)上述步驟(4)所述二級上層清液進入多效蒸發系統，通過蒸發結晶，脫除二級上層清液中的各種鹽分，經多效蒸發系統處理后的凈水可進行資源化再利用，實現廢水零排放。
2.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：步驟(4)中向pH調整曝氣池中添加的堿液為KOH、NaOH溶液。
3.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：步驟(1)中一級澄清系統沉降分離出磷酸鐵鋰廢水中的固體污泥，在一級澄清系統底部出口進行收集，污泥中含有氮、磷，能夠作為化肥原料再次利用。
4.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：步驟(2)中外加電壓為0.8-2.4V。
5.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：步驟(2)中正/負電極處流動電極固體含量為5％-30％。
6.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：步驟(2)中正電極處流動電極為負載鐵氧化物的活性炭與碳納米管的混合懸浮液，鐵氧化物與活性炭的質量比為1:20-1:5，活性炭與碳納米管的質量比為500:1-100:1。
7.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：步驟(2)中負電極處流動電極為活性炭與碳納米管的懸浮液，活性炭與碳納米管的質量比為500:1-100:1。
8.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：步驟(2)中正/負電極處流動電極流動速度為10-20ml/min。
9.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：步驟(2)中正/負電極處的流動電極從進入流動電極電容去離子裝置的上層清液中吸附帶電的陰/陽離子后流出，分別進入正/負極處理池進行固液分離，分離出的電解液輸送至pH調整曝氣池進行處理，正電極處流動電極濾出固體送入磷回收系統，負電極處流動電極濾出固體送入鋰回收系統。
10.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：向磷回收系統中加入堿液，將被活性物質吸附的磷從活性物質中解吸，獲得富磷液體，活性物質被輸送回正極處的流動電極進行循環使用。
11.如權利要求10所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：向磷回收系統中加入的堿液為KOH、NaOH溶液。
12.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：向鋰回收系統中加入堿液，同時對活性物質進行反向放電處理，反向電壓為0.4-0.8V，將吸附的單價鋰離子從活性物質中解吸，獲得富鋰液體，活性物質被輸送回負極處的流動電極進行循環使用。
13.如權利要求12所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：向鋰回收系統中加入的堿液為KOH、NaOH溶液。
14.如權利要求1所述的磷酸鐵鋰廢水處理及資源回收的方法，其特征在于：鐵回收系統中的陽離子交換樹脂將貧P/Li清液中的鐵離子吸附，得到貧P/Li/Fe清液，通過將吸附的鐵離子洗脫，陽離子交換樹脂可再投入鐵回收系統進行循環使用。
發明內容
為解決上述技術問題，本發明提供了一種磷酸鐵鋰廢水處理及資源回收的方法，其目的在于，廢水污染物處理過程中減少污泥的產生，降低系統運行與維護成本，同時對廢水中資源進行回收，實現循環經濟，減少資源的浪費及開采活動中造成的環境破壞。

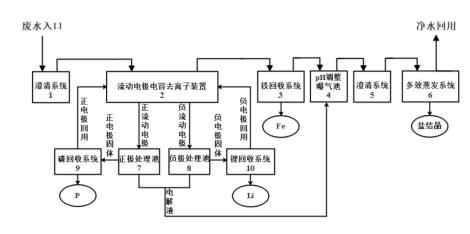

為實現上述目的，本發明提出了一種磷酸鐵鋰廢水處理及資源回收的方法，包括以下步驟：
(1)磷酸鐵鋰廢水首先進入一級澄清系統，將廢水內的固體進行沉降，取系統內澄清處理后的上層清液輸送至流動電極電容去離子裝置；
(2)上述步驟(1)所述上層清液進入流動電極電容去離子裝置，在外加的電位偏壓下，兩個電極之間形成的靜電場，迫使廢水中的陰離子朝正電極方向移動，陽離子朝負電極方向移動；其中正電極處流動電極為負載鐵氧化物的活性炭與碳納米管的混合懸浮液，表面覆蓋有陰離子交換膜，負電極處流動電極為活性炭與碳納米管的懸浮液，表面覆蓋有單價選擇性陽離子交換膜；陰陽離子穿過離子交換膜后被流動電極吸附并帶出電場，脫除液體中的P與Li，經流動電極電容去離子裝置處理后的貧P/Li清液輸送至鐵回收系統；
(3)上述步驟(2)所述貧P/Li清液進入鐵回收系統，系統內通過陽離子交換樹脂脫除貧P/Li清液中的Fe離子，經鐵回收系統處理后的貧P/Li/Fe清液輸送至pH調整曝氣池；
(4)上述步驟(3)所述貧P/Li/Fe清液進入pH調整曝氣池，通過添加堿液(如KOH、NaOH等)調整pH至中性，并進行曝氣處理，進一步脫除殘留的P/Li/Fe，經pH調整曝氣處理后的液體輸送至二級澄清系統，對生成的固體進行沉降，取系統內澄清處理后的二級上層清液輸送至多效蒸發系統；
(5)上述步驟(4)所述二級上層清液進入多效蒸發系統，通過蒸發結晶，脫除二級上層清液中的各種鹽分，經多效蒸發系統處理后的凈水可進行資源化再利用，實現廢水零排放。
按上述方案，步驟(1)中一級澄清系統沉降分離出磷酸鐵鋰廢水中的固體污泥，在一級澄清系統底部出口進行收集，污泥中含有氮磷等物質可作為化肥原料再次利用。
按上述方案，步驟(2)中外加電壓為0.8-2.4V。
按上述方案，步驟(2)中正/負電極處流動電極固體含量為5％-30％。
按上述方案，步驟(2)中正電極處流動電極為負載鐵氧化物的活性炭與碳納米管的混合懸浮液，鐵氧化物與碳的質量比為1:20-1:5，活性炭與碳納米管的質量比為500:1-100:1。
按上述方案，步驟(2)中負電極處流動電極為活性炭與碳納米管的懸浮液，活性炭與碳納米管的質量比為500:1-100:1。
按上述方案，步驟(2)中正/負電極處流動電極流動速度為10-20ml/min。
按上述方案，步驟(2)中正/負電極處的流動電極從進入流動電極電容去離子裝置的上層清液中吸附帶電的陰/陽離子后流出，分別進入正/負極處理池進行固液分離，分離出的電解液輸送至pH調整曝氣池進行處理，正電極處流動電極濾出固體送入磷回收系統，負電極處流動電極濾出固體送入鋰回收系統。
按上述方案，向磷回收系統中加入堿液(如KOH、NaOH等)，將被活性物質吸附的磷從活性物質中解吸，獲得富磷液體，活性物質被輸送回正極處的流動電極進行循環使用。
按上述方案，向鋰回收系統中加入堿液(如KOH、NaOH等)，同時對活性物質進行反向放電處理，反向電壓為0.4-0.8V，將吸附的單價鋰離子從活性物質中解吸，獲得富鋰液體，活性物質被輸送回負極處的流動電極進行循環使用。
按上述方案，鐵回收系統中的陽離子交換樹脂將貧P/Li清液中的鐵離子吸附，得到貧P/Li/Fe清液，通過將吸附的鐵離子洗脫，陽離子交換樹脂可再投入鐵回收系統進行循環使用。
總體而言，通過本發明所構思的以上技術方案與現有技術相比，主要具備以下的技術優點：
(1)本發明提供了一種磷酸鐵鋰廢水處理及資源回收的方法，可在廢水處理過程中實現磷、鋰、鐵等資源的回收利用。
(2)本發明在磷酸鐵鋰廢水處理過程中除pH調整外無需投加大量化學試劑，降低了系統運行成本。
(3)本發明在磷酸鐵鋰廢水處理過程中除廢水本身含有的污泥外，僅在pH調整曝氣處理過程中產生少量固體在后續二級澄清系統中沉降形成污泥，減少了污泥的產生，降低了污泥處理成本。
(4)本發明在磷、鋰、鐵等資源的回收系統中所采用的活性物質與離子交換樹脂皆可通過處理脫附所吸收物質，再生后重新投放進入磷、鋰、鐵等回收系統進行循環使用，降低了系統運行成本。
(5)本發明通過多效蒸發系統將鹽分結晶，得到水質達標的凈水進行再利用，實現了廢水的零排放。
(6)本發明通過對磷酸鐵鋰廢水中資源進行回收，實現了循環經濟，減少了資源的浪費及開采活動中造成的環境破壞。
(7)本發明針對磷酸鐵鋰廢水處理及資源回收的工藝流程簡單且操作便捷，系統整體運行與維護成本低，資源回收率高，具有較高的應用與推廣價值。
（發明人：代超;葉翔;廖蔚峰;齊洪廣;鄧良德;戴榮富;夏云龍;彭軍;趙凱;周麗崗）
