公布日：2022.08.09
申請日：2022.05.10
分類號：C02F9/14(2006.01)I;C02F11/121(2019.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明公開了一種污水再生處理設備和工藝，其將污水按設定比例通入厭氧池、缺氧池和脫氮分離池的脫氮區，使反應池中的污水依次由厭氧池、第一好氧池、缺氧池、第二好氧池、脫氮分離池和過濾池進行流通；啟動曝氣風機，第一曝氣器和第二曝氣器的曝氣管向通水管曝氣；其中，污水以3:6:1至3:4:3的流量比例進入所述厭氧池、缺氧池和脫氮分離池的脫氮區。該技術方案的污水再生處理設備和工藝能夠最大限度利用了污水中的碳源進行深度反硝化，節省了回流能耗，能夠最大限度地減少進入到缺氧池和脫氮區中的溶解氧，有利于提高后期的反硝化脫氮效果，保障了出水質量。
權利要求書
1.一種污水再生處理設備，其特征在于，包括：反應池，包括依次連通的厭氧池、第一好氧池、缺氧池、第二好氧池、脫氮分離池和過濾池，所述過濾池設有出水口，所述脫氮分離池的頂部設有向下延伸的第一導流板，所述第一導流板將所述脫氮分離池分隔成與所述第二好氧池連通的脫氮區和與所述過濾池連通的污泥分離區，所述第一導流板的底部形成有連通所述脫氮區和所述污泥分離區的第一通道，所述脫氮分離池于所述污泥分離區中設有斜板組件，所述斜板組件用于引導水體由所述污泥分離區的底部?jì)A斜向上流動，所述第一好氧池和第二好氧池中均設有分隔板，以將所述第一好氧池和所述第二好氧池均分隔成底部相連通的第一曝氣區和第二曝氣區，所述第一好氧池的所述第一曝氣區與所述厭氧池連通，并于底部設有第一曝氣盤，所述第一曝氣器設于所述第一好氧池的所述第二曝氣區，所述第二好氧池的所述第一曝氣區與所述缺氧池連通，并于底部設有第二曝氣盤，所述第二曝氣器設于所述第二好氧池的所述第二曝氣區；攪拌器，包括第一攪拌器和第二攪拌器，所述第一攪拌器設于所述厭氧池內，所述第二攪拌器設于所述缺氧池內；曝氣裝置，包括曝氣風機、設于所述第一好氧池的第一曝氣器和設于所述第二好氧池的第二曝氣器，所述第一曝氣器和所述第二曝氣器均包括多個間隔設置的通水管和多個分布于所述通水管的周邊的曝氣管，所述第一好氧池中的通水管用于將所述第一好氧池中的水體輸送至所述缺氧池，所述第二好氧池中的通水管用于將所述第二好氧池中的水體輸送至所述脫氮區，所述曝氣管和所述通水管的延伸方向一致，并與所述通水管之間連通有多個曝氣孔，所述曝氣孔處設有疏水膜，所述曝氣風機連通于所述曝氣管；分段進水裝置，包括第一進水管、第二進水管和第三進水管，所述第一進水管連通于所述厭氧池，所述第二進水管連通于所述缺氧池，所述第三進水管連通于所述脫氮區。
2.根據權利要求1所述的污水再生處理設備，其特征在于，所述斜板組件包括多個沿橫向間隔設置于所述污泥分離區的傾斜板。
3.根據權利要求1所述的污水再生處理設備，其特征在于，所述厭氧池與所述第一好氧池的底部連通，所述第一好氧池與所述缺氧池的頂部連通，所述缺氧池和所述第二好氧池的底部連通，所述第二好氧池和所述脫氮區的頂部連通，所述污泥分離區和所述過濾池的頂部連通。
4.根據權利要求3所述的污水再生處理設備，其特征在于，所述過濾池的頂部設有向下延伸的第二導流板，所述第二導流板將所述過濾池分隔成進水區和過濾區，所述第二導流板的底部形成有連通所述進水區和過濾區的第二通道，所述污泥分離區和所述進水區的頂部連通，所述過濾區設有生物填料區，所述過濾池于所述生物填料區的底部設有曝氣機構，所述過濾區于所述的頂部設有所述出水口。
5.根據權利要求4所述的污水再生處理設備，其特征在于，所述脫氮分離池于所述脫氮區設有第三攪拌器，所述曝氣機構包括第三曝氣盤，所述第一曝氣盤、第二曝氣盤和第三曝氣盤均與所述曝氣風機連接。
6.根據權利要求1所述的污水再生處理設備，其特征在于，還包括污泥回流泵和回流管，所述污泥回流泵通過所述回流管連接于所述污泥分離區的底部和所述厭氧池之間，所述第一進水管和所述回流管均連通于所述厭氧池的頂部。
7.一種使用權利要求1-6中任一項所述的污水再生處理設備的污水再生處理工藝，其特征在于，包括以下步驟：將污水按設定比例通入厭氧池、缺氧池和脫氮分離池的脫氮區，使反應池中的污水依次由厭氧池、第一好氧池、缺氧池、第二好氧池、脫氮分離池和過濾池進行流通；啟動曝氣風機，第一曝氣器和第二曝氣器的曝氣管向通水管曝氣；其中，污水以3:6:1至3:4:3的流量比例進入所述厭氧池、缺氧池和脫氮分離池的脫氮區。
8.根據權利要求7所述的污水再生處理設備的污水再生處理工藝，其特征在于，將污水停留在所述脫氮分離池的時間為4-6h，將污水停留在所述過濾池的時間為2-6h，將污水停留在所述厭氧池和缺氧池的總時間h1與停留在所述第一好氧池和第二好氧池的總時間h2的比例為：1.5:1至1:1.5。
9.根據權利要求8所述的污水再生處理設備的污水再生處理工藝，其特征在于，所述第一曝氣器在豎向上的投影面積為所述第一好氧池在豎向上的投影面積的40%-70%，所述第一曝氣盤在豎向上的投影面積為所述第一好氧池在豎向上的投影面積的30%-60%，所述第二曝氣器在豎向上的投影面積為所述第二好氧池在豎向上的投影面積的40%-70%，所述第二曝氣盤在豎向上的投影面積為所述第二好氧池在豎向上的投影面積的30%-60%。
發明內容
本發明的目的在于至少解決現有技術中存在的技術問題之一，提供一種污水再生處理設備和工藝，其能夠最大限度利用了污水中的碳源進行深度反硝化，節省了回流能耗，能夠最大限度地減少進入到缺氧池和脫氮區中的溶解氧，有利于提高后期的反硝化脫氮效果，保障了出水質量。
本發明解決其技術問題所采用的技術方案是：

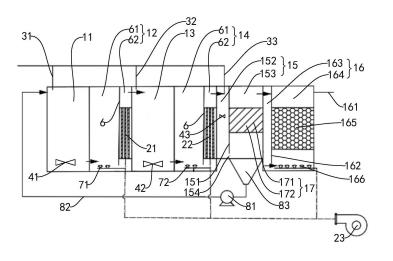

第一方面，一種污水再生處理設備，包括：
反應池，包括依次連通的厭氧池、第一好氧池、缺氧池、第二好氧池、脫氮分離池和過濾池，所述過濾池設有出水口，所述脫氮分離池的頂部設有向下延伸的第一導流板，所述第一導流板將所述脫氮分離池分隔成與所述第二好氧池連通的脫氮區和與所述過濾池連通的污泥分離區，所述第一導流板的底部形成有連通所述脫氮區和所述污泥分離區的第一通道，所述脫氮分離池于所述污泥分離區中設有斜板組件，所述斜板組件用于引導水體由所述污泥分離區的底部?jì)A斜向上流動；
攪拌器，包括第一攪拌器和第二攪拌器，所述第一攪拌器設于所述厭氧池內，所述第二攪拌器設于所述缺氧池內；
曝氣裝置，包括曝氣風機、設于所述第一好氧池的第一曝氣器和設于所述第二好氧池的第二曝氣器，所述第一曝氣器和所述第二曝氣器均包括多個間隔設置的通水管和多個分布于所述通水管的周邊的曝氣管，所述第一好氧池中的通水管用于將所述第一好氧池中的水體輸送至所述缺氧池，所述第二好氧池中的通水管用于將所述第二好氧池中的水體輸送至所述脫氮區，所述曝氣管和所述通水管的延伸方向一致，并與所述通水管之間連通有多個曝氣孔，所述曝氣孔處設有疏水膜，所述曝氣風機連通于所述曝氣管；
分段進水裝置，包括第一進水管、第二進水管和第三進水管，所述第一進水管連通于所述厭氧池，所述第二進水管連通于所述缺氧池，所述第三進水管連通于所述脫氮區。
結合第一方面，在第一方面的某些實現方式中，所述斜板組件包括多個沿橫向間隔設置于所述污泥分離區的傾斜板。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述厭氧池與所述第一好氧池的底部連通，所述第一好氧池與所述缺氧池的頂部連通，所述缺氧池和所述第二好氧池的底部連通，所述第二好氧池和所述脫氮區的頂部連通，所述污泥分離區和所述過濾池的頂部連通。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述過濾池的頂部向下延伸的第二導流板，所述第二導流板將所述過濾池分隔成進水區和過濾區，所述第二導流板的底部形成有連通所述進水區和過濾區的第二通道，所述污泥分離區和所述進水區的頂部連通，所述過濾區設有生物填料區，所述過濾池于所述生物填料區的底部設有曝氣機構，所述過濾區于所述的頂部設有所述出水口。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，還包括污泥回流泵和回流管，所述污泥回流泵通過所述回流管連接于所述污泥分離區的底部和所述厭氧池之間，所述第一進水管和所述回流管均連通于所述厭氧池的頂部。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述第一好氧池和第二好氧池中均設有分隔板，以將所述第一好氧池和所述第二好氧池均分隔成底部相連通的第一曝氣區和第二曝氣區，所述第一好氧池的所述第一曝氣區與所述厭氧池連通，并于底部設有第一曝氣盤，所述第一曝氣器設于所述第一好氧池的所述第二曝氣區，所述第二好氧池的所述第一曝氣區與所述缺氧池連通，并于底部設有第二曝氣盤，所述第二曝氣器設于所述第二好氧池的所述第二曝氣區。
結合第一方面和上述實現方式，在第一方面的某些實現方式中，所述脫氮分離池于所述脫氮區設有第三攪拌器，所述曝氣機構包括第三曝氣盤，所述第一曝氣盤、第二曝氣盤和第三曝氣盤均與所述曝氣風機連接。
第二方面，一種污水再生處理工藝，包括以下步驟：
將污水按設定比例通入所述厭氧池、缺氧池和脫氮分離池的脫氮區，使所述反應池中的污水依次由所述厭氧池、第一好氧池、缺氧池、第二好氧池、脫氮分離池和過濾池進行流通；
啟動所述曝氣風機，所述第一曝氣器和第二曝氣器的曝氣管向所述通水管曝氣；
其中，污水以3:6:1至3:4:3的流量比例進入所述厭氧池、缺氧池和脫氮分離池的脫氮區。
結合第二方面，在第二方面的某些實現方式中，將污水停留在所述脫氮分離池的時間為4-6h，將污水停留在所述過濾池的時間為2-6h，將污水停留在所述厭氧池和缺氧池的總時間h1與停留在所述第一好氧池和第二好氧池的總時間h2的比例為：1.5:1至1:1.5。
結合第二方面和上述實現方式，在第二方面的某些實現方式中，所述第一曝氣器在豎向上的投影面積為所述第一好氧池在豎向上的投影面積的40％-70％，所述第一曝氣盤在豎向上的投影面積為所述第一好氧池在豎向上的投影面積的30％-60％，所述第二曝氣器在豎向上的投影面積為所述第二好氧池在豎向上的投影面積的40％-70％，所述第二曝氣盤在豎向上的投影面積為所述第二好氧池在豎向上的投影面積的30％-60％。
上述技術方案中的一個技術方案至少具有如下優點或有益效果之一：該技術方案的污水再生處理設備和工藝通過分段進水裝置，最大限度利用了污水中的碳源進行深度反硝化，取消了傳統技術上的硝化液內回流，節省了回流能耗，不僅如此，多段進水提高了生化系統中碳源的利用率，有利于減少生化系統內的活性污泥膨脹的現象；通過第一曝氣器和第二曝氣器的設置，可確保污水與氧氣充分混合，提高硝化效果，最大限度地減少了進入到缺氧池和脫氮區中的溶解氧，有利于提高后期的反硝化脫氮的效果；利用斜板組件，能夠進一步實現水體與污泥的分離，實現污水深度處理，保障了高品質的出水。
（發明人：陽重陽;陳嘉祺;梁輝政;梁善衡;黃利展;王軼東;周俊芳）
