公布日：2022.06.21
申請日：2022.03.02
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明提供了一種山地農村生活污水無能耗處理系統及方法，包括通過依次連通的高位調節池、好氧池、沉淀池和人工濕地；高位調節池上設置有收集污水的污水管，高位調節池與好氧池之間設置有可將高位調節池內污水抽入好氧池內的虹吸管，虹吸管位于好氧池內的端部連接有水射器，水射器的頂部連接有頂端位于好氧池上方的進氣管，高位調節池和好氧池內均懸掛有組合填料。本發明解決了現有技術中存在的山地農村生活污水處理系統的成本高的問題，產生了無能耗的有效的處理生活污水的效果。
權利要求書

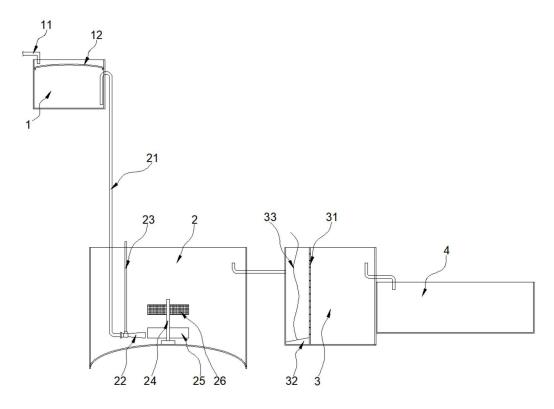

1.一種山地農村生活污水無能耗處理系統，其特征在于：包括通過依次連通的高位調節池(1)、好氧池(2)、沉淀池(3)和人工濕地(4)；高位調節池(1)上設置有收集污水的污水管(11)，高位調節池(1)與好氧池(2)之間設置有可將高位調節池(1)內污水抽入好氧池(2)內的虹吸管(21)，虹吸管(21)位于好氧池(2)內的端部連接有水射器(22)，水射器(22)的頂部連接有頂端位于好氧池(2)上方的進氣管(23)，高位調節池(1)和好氧池(2)內均懸掛有組合填料。
2.如權利要求1所述的一種山地農村生活污水無能耗處理系統，其特征在于：所述高位調節池(1)的內頂部固定設置有格柵(12)，所述組合填料懸掛于格柵(12)的底部，所述污水管(11)位于格柵(12)的上方。
3.如權利要求2所述的一種山地農村生活污水無能耗處理系統，其特征在于：所述格柵(12)為向上凸起的弧形。
4.如權利要求1所述的一種山地農村生活污水無能耗處理系統，其特征在于：所述好氧池(2)成圓柱狀，所述好氧池(2)內底部同軸轉動安裝有轉軸(24)，轉軸(24)上固定連接有葉輪(25)和網板(26)，葉輪(25)位于網板(26)的下方，所述水射器(22)與葉輪(25)處于同一高度且所述水射器(22)的輸出端朝向葉輪(25)。
5.如權利要求4所述的一種山地農村生活污水無能耗處理系統，其特征在于：所述好氧池(2)的底部中部向上凸起。
6.如權利要求4所述的一種山地農村生活污水無能耗處理系統，其特征在于：所述水射器(22)的軸線與所述葉輪(25)的軸線不在同一平面上。
7.如權利要求1所述的一種山地農村生活污水無能耗處理系統，其特征在于：所述沉淀池(3)內豎直設置有隔板(31)，所述沉淀池(3)內設置有通過拉繩(33)連接并提升的清淤塊(32)，清淤塊(32)的側壁與所述沉淀池(3)的內壁和隔板(31)的側壁貼合，所述好氧池(2)與沉淀池(3)的連通管道位于清淤塊(32)的上方，隔板(31)上均勻開設有濾孔。
8.如權利要求7所述的一種山地農村生活污水無能耗處理系統，其特征在于：所述清淤塊(32)的頂部設置斜面，所述清淤塊(32)的最高端為與所述隔板(31)貼合的一端。
9.一種山地農村生活污水無能耗處理方法，其特征在于：利用如權利要求1所述的一種山地農村生活污水無能耗處理系統，處理步驟如下：S1、在所述高位調節池(1)內的污水到達高液位后，通過所述虹吸管(21)將污水吸入所述好氧池(2)內，在所述高位調節池(1)內的污水到達低液位時，虹吸被破除；S2、在虹吸過程中，所述高位調節池(1)的水位逐漸降低，直至成為空池，進而實現對所述高位調節池(1)內的組合填料的賦氧；S3、在虹吸過程中，由于所述高位調節池(1)與好氧池(2)之間的液位差，通過所述水射器(22)工作，利用所述進氣管(23)吸入空氣至所述好氧池(2)內，進行污水的無能耗曝氣；S4、隨著所述好氧池(2)內水位的升高，所述好氧池(2)頂部的經過所述好氧池(2)處理的污水通過管道流入所述沉淀池(3)中，在所述沉淀池(3)內進行污泥沉淀后，將水排入人工濕地(4)中。10.如權利要求9所述的一種山地農村生活污水無能耗處理方法，其特征在于：對所述虹吸管(21)的端口位置進行設置，以使得所述高位調節池(1)的最低液位與所述好氧池(2)的最高液位的液位差在10米至25米之間。
發明內容
針對現有技術中所存在的不足，本發明提供了一種山地農村生活污水無能耗處理系統及方法，其解決了現有技術中存在的山地農村生活污水處理系統的成本高的問題。
根據本發明的實施例，一種山地農村生活污水無能耗處理系統，包括通過依次連通的高位調節池、好氧池、沉淀池和人工濕地；高位調節池上設置有收集污水的污水管，高位調節池與好氧池之間設置有可將高位調節池內污水抽入好氧池內的虹吸管，虹吸管位于好氧池內的端部連接有水射器，水射器的頂部連接有頂端位于好氧池上方的進氣管，高位調節池和好氧池內均懸掛有組合填料。
進一步的，所述高位調節池的內頂部固定設置有格柵，所述組合填料懸掛于格柵的底部，所述污水管位于格柵的上方。
進一步的，所述格柵為向上凸起的弧形。
進一步的，所述好氧池成圓柱狀，所述好氧池內底部同軸轉動安裝有轉軸，轉軸上固定連接有葉輪和網板，葉輪位于網板的下方，所述水射器與葉輪處于同一高度且所述水射器的輸出端朝向葉輪。
進一步的，所述好氧池的底部中部向上凸起。
進一步的，所述水射器的軸線與所述葉輪的軸線不在同一平面上。
進一步的，所述沉淀池內豎直設置有隔板，所述沉淀池內設置有通過拉繩連接并提升的清淤塊，清淤塊的側壁與所述沉淀池的內壁和隔板的側壁貼合，所述好氧池與沉淀池的連通管道位于清淤塊的上方，隔板上均勻開設有濾孔。
進一步的，所述清淤塊的頂部設置斜面，所述清淤塊的最高端為與所述隔板貼合的一端。
一種山地農村生活污水無能耗處理方法，利用所述的一種山地農村生活污水無能耗處理系統，處理步驟如下：
S1、在所述高位調節池內的污水到達高液位后，通過所述虹吸管將污水吸入所述好氧池內，在所述高位調節池內的污水到達低液位時，虹吸被破除；
S2、在虹吸過程中，所述高位調節池的水位逐漸降低，直至成為空池，進而實現對所述高位調節池內的組合填料的賦氧；
S3、在虹吸過程中，由于所述高位調節池與好氧池之間的液位差，通過所述水射器工作，利用所述進氣管吸入空氣至所述好氧池內，進行污水的無能耗曝氣；
S4、隨著所述好氧池內水位的升高，所述好氧池頂部的經過所述好氧池處理的污水通過管道流入所述沉淀池中，在所述沉淀池內進行污泥沉淀后，將水排入人工濕地中。
進一步的，對所述虹吸管的端口位置進行設置，以使得所述高位調節池的最低液位與所述好氧池的最高液位的液位差在10米至25米之間。
相比于現有技術，本發明具有如下有益效果：
通過高位調節池收集生活污水，在高位調節池的水位達到虹吸水位后，高位調節池內的污水通過虹吸管進入好氧池內，在污水經虹吸管自水射器流出的過程中，水射器上的進氣管自動吸氣，進行對好氧池的增氧，提高好氧池內微生物的活性，減少污泥的產生量，當好氧池內液位達到一定高度后，好氧池內頂部的污水通過管道流入沉淀池中，最終經過沉淀的污水通過管道排入人工濕地中，實現生活污水的處理；生活污水中的富營養物質和雜質能夠被有效的清除，且整個處理過程不涉及到能源的投入，系統的結構也較為簡單，制造成本低，綜上，實現了山地農村生活污水的無能耗的有效清理。
（發明人：敖亮;徐浩宇;覃巧靜;范圍;李勉;常瑞庭）
