公布日：2022.07.01
申請日：2020.12.29
分類號：C02F9/14(2006.01)I
摘要
本發明屬于污水處理技術領域，尤其是一種多點進出水的MABR一體化污水處理工藝及系統，針對占地面積大的問題，現提出以下方案，包括一級處理流程、二級處理流程和深度處理流程，所述一級處理流程包括粗格柵、細格柵和沉砂池，所述二級處理流程包括MABR反應池，所述深度處理流程包括臭氧接觸池和消毒池，所述粗格柵和細格柵相連，所述細格柵和沉砂池相連，所述沉砂池和MABR反應池相連，所述MABR反應池和臭氧接觸池相連，所述臭氧接觸池和消毒池相連，所述MABR反應池包括進水井、厭氧區、一級缺氧區、一級好氧區、二級缺氧區、MABR區、二級好氧區和出水井。本發明處理效率高、出水水質好，設備緊湊、占地面積小，易實現自動控制、運行管理簡單。
權利要求書
1.一種多點進出水的MABR一體化污水處理系統，包括一級處理流程、二級處理流程和深度處理流程，其特征在于，所述一級處理流程包括粗格柵、細格柵和沉砂池，所述二級處理流程包括MABR反應池，所述深度處理流程包括臭氧接觸池和消毒池，所述粗格柵和細格柵相連，所述細格柵和沉砂池相連，所述沉砂池和MABR反應池相連，所述MABR反應池和臭氧接觸池相連，所述臭氧接觸池和消毒池相連；所述MABR反應池包括進水井、厭氧區、一級缺氧區、一級好氧區、二級缺氧區、MABR區、二級好氧區和出水井，所述進水井和厭氧區相連，所述厭氧區和一級缺氧區相連，所述一級缺氧區和一級好氧區相連，所述一級好氧區和二級缺氧區相連，所述二級缺氧區和MABR區相連，所述MABR區和二級好氧區相連，所述二級好氧區和出水井相連。
2.根據權利要求1所述的一種多點進出水的MABR一體化污水處理系統，其特征在于，所述沉砂池采用旋流沉砂池或曝氣沉砂池。
3.根據權利要求1所述的一種多點進出水的MABR一體化污水處理系統，其特征在于，所述消毒池采用紫外線消毒池或液氯消毒池。
4.一種多點進出水的MABR一體化污水處理工藝，其特征在于，包括以下步驟：S1：污水進入粗格柵，去除污水中可能堵塞水泵機組和管道閥門的較粗大懸浮物及雜質，保證后續處理設施能正常運行；S2：污水再經過細格柵，去除污水中剩余的較小的懸浮物及雜質；S3：污水進入沉砂池，以重力分離為基礎將污水中的砂進行預先沉降分離去除，使得比重大的無機顆粒下沉，而有機懸浮顆粒能夠隨水流帶走；S4：污水進入MABR池的進水井，污水經進水井多點分流后進入厭氧池，兼性厭氧發酵菌將污水中的可生物降解有機物轉化為揮發性脂肪酸等小分子發酵產物，聚磷菌也將釋放菌體內儲存的多聚磷酸鹽，同時釋放能量，其中部分能量供專性好氧的聚磷菌在厭氧抑制環境下生存，另一部分能量則供聚磷菌主動吸收類似揮發性脂肪酸等污水中的發酵產物，并以聚-β-羥基烷酸的形式在菌體內貯存起來，部分碳在厭氧區得到去除；S5：在厭氧區停留一定時間后，污水進入一級缺氧區，反硝化細菌利用從好氧區中經混合液回流而帶來的大量硝酸鹽以及污水中可生物降解的有機物進行反硝化反應，達到同時去碳和脫氮的目的；S6：在一級缺氧區停留一定時間后，含有較低濃度碳氮和較高濃度磷的污水隨后進入一級好氧區，聚磷菌在曝氣充氧條件下分解體內貯存的聚-β-羥基烷酸并釋放能量，用于菌體生長及主動超量吸收周?chē)h(huán)境中的溶解性磷，這些被吸收的溶解性磷在聚磷菌體內以聚磷鹽形式存在，使得污水中磷的濃度大大降低，硝化菌在好氧的環境下將完成氨化和硝化作用，將水中的氮轉化為NO2-和NO3-；S7：在一級好氧區停留一定時間后，污水把產生的NOx-帶入二級缺氧區進行反硝化脫氮；S8：在二級缺氧區停留一定時間后，污水進入MABR區，進行有機污染物的降解和泥水的分離，MABR膜組的有效截留作用可保留世代周期較長的微生物，可實現對污水深度凈化，同時硝化菌在MABR區內能充分繁殖，其硝化效果明顯，進行深度除磷脫氮；S9：在MABR區停留一定時間后，污水進入二級好氧區完全最后的除磷脫氮，后污水進入出水井完成出水；S10：污水再進入臭氧接觸池，使臭氧氣體擴散到污水中并使之與水全面接觸，對污水中的細菌及病原體進行強氧化作用，達到深度處理的作用；S11：污水進入消毒池進行最后的殺菌消毒，處理達標后的污水進行排放。
5.根據權利要求4所述的一種多點進出水的MABR一體化污水處理工藝，其特征在于，所述粗格柵和細格柵均由一組或多組相平行的金屬柵條與框架組成，所述粗格柵和細格柵傾斜安裝在進水的渠道上。
6.根據權利要求4所述的一種多點進出水的MABR一體化污水處理工藝，其特征在于，所述粗格柵的格柵間隙為25-40mm，所述細格柵的格柵間隙為10-25mm。
7.根據權利要求4所述的一種多點進出水的MABR一體化污水處理工藝，其特征在于，所述沉砂池為旋流沉砂池時，進水流速控制在0.6-0.9m/s，所述沉砂池為曝氣沉砂池時，進水流速控制在0.1-0.3m/s。
8.根據權利要求4所述的一種多點進出水的MABR一體化污水處理工藝，其特征在于，所述厭氧區的停留時間為1-2h，所述一級缺氧區的停留時間為4-6h，所述一級好氧區的停留時間為8-12h，所述二級缺氧區的停留時間為2-4h，所述MABR區的停留時間為6-8h，所述二級好氧區的停留時間為3-5h。
發明內容
基于背景技術中提出的技術問題，本發明提出了一種多點進出水的MABR一體化污水處理工藝及系統。

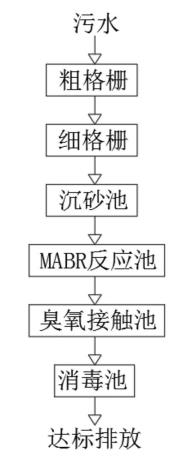

本發明提出的一種多點進出水的MABR一體化污水處理系統，包括一級處理流程、二級處理流程和深度處理流程，所述一級處理流程包括粗格柵、細格柵和沉砂池，所述二級處理流程包括MABR反應池，所述深度處理流程包括臭氧接觸池和消毒池，所述粗格柵和細格柵相連，所述細格柵和沉砂池相連，所述沉砂池和MABR反應池相連，所述MABR反應池和臭氧接觸池相連，所述臭氧接觸池和消毒池相連；
所述MABR反應池包括進水井、厭氧區、一級缺氧區、一級好氧區、二級缺氧區、MABR區、二級好氧區和出水井，所述進水井和厭氧區相連，所述厭氧區和一級缺氧區相連，所述一級缺氧區和一級好氧區相連，所述一級好氧區和二級缺氧區相連，所述二級缺氧區和MABR區相連，所述MABR區和二級好氧區相連，所述二級好氧區和出水井相連。以MABR膜組件取代二沉池在生物反應器中保持高活性污泥濃度，減少污水處理設施占地，并通過保持低污泥負荷減少污泥量，處理效率高、出水水質好，設備緊湊、占地面積小，易實現自動控制、運行管理簡單；在厭氧區、一級缺氧區和一級好氧區的基礎上增設了二級缺氧區和二級好氧區，使污水的生物反應區延長，脫氮除磷更加徹底，污水處理效果更好。
優選地，所述沉砂池采用旋流沉砂池或曝氣沉砂池。
優選地，所述消毒池采用紫外線消毒池或液氯消毒池。
一種多點進出水的MABR一體化污水處理工藝，包括以下步驟：
S1：污水進入粗格柵，去除污水中可能堵塞水泵機組和管道閥門的較粗大懸浮物及雜質，保證后續處理設施能正常運行；
S2：污水再經過細格柵，去除污水中剩余的較小的懸浮物及雜質；
S3：污水進入沉砂池，以重力分離為基礎將污水中的砂進行預先沉降分離去除，使得比重大的無機顆粒下沉，而有機懸浮顆粒能夠隨水流帶走；
S4：污水進入MABR池的進水井，污水經進水井多點分流后進入厭氧池，兼性厭氧發酵菌將污水中的可生物降解有機物轉化為揮發性脂肪酸等小分子發酵產物，聚磷菌也將釋放菌體內儲存的多聚磷酸鹽，同時釋放能量，其中部分能量供專性好氧的聚磷菌在厭氧抑制環境下生存，另一部分能量則供聚磷菌主動吸收類似揮發性脂肪酸等污水中的發酵產物，并以聚-β-羥基烷酸的形式在菌體內貯存起來，部分碳在厭氧區得到去除；
S5：在厭氧區停留一定時間后，污水進入一級缺氧區，反硝化細菌利用從好氧區中經混合液回流而帶來的大量硝酸鹽以及污水中可生物降解的有機物進行反硝化反應，達到同時去碳和脫氮的目的；
S6：在一級缺氧區停留一定時間后，含有較低濃度碳氮和較高濃度磷的污水隨后進入一級好氧區，聚磷菌在曝氣充氧條件下分解體內貯存的聚-β-羥基烷酸并釋放能量，用于菌體生長及主動超量吸收周?chē)h(huán)境中的溶解性磷，這些被吸收的溶解性磷在聚磷菌體內以聚磷鹽形式存在，使得污水中磷的濃度大大降低，硝化菌在好氧的環境下將完成氨化和硝化作用，將水中的氮轉化為NO2-和NO3-；
S7：在一級好氧區停留一定時間后，污水把產生的NOx-帶入二級缺氧區進行反硝化脫氮；
S8：在二級缺氧區停留一定時間后，污水進入MABR區，進行有機污染物的降解和泥水的分離，MABR膜組的有效截留作用可保留世代周期較長的微生物，可實現對污水深度凈化，同時硝化菌在MABR區內能充分繁殖，其硝化效果明顯，進行深度除磷脫氮；
S9：在MABR區停留一定時間后，污水進入二級好氧區完全最后的除磷脫氮，后污水進入出水井完成出水；
S10：污水再進入臭氧接觸池，使臭氧氣體擴散到污水中并使之與水全面接觸，對污水中的細菌及病原體進行強氧化作用，達到深度處理的作用；
S11：污水進入消毒池進行最后的殺菌消毒，處理達標后的污水進行排放。
優選地，所述粗格柵和細格柵均由一組或多組相平行的金屬柵條與框架組成，所述粗格柵和細格柵傾斜安裝在進水的渠道上。
優選地，所述粗格柵的格柵間隙為25-40mm，所述細格柵的格柵間隙為10-25mm。
優選地，所述沉砂池為旋流沉砂池時，進水流速控制在0.6-0.9m/s，所述沉砂池為曝氣沉砂池時，進水流速控制在0.1-0.3m/s。
優選地，所述厭氧區的停留時間為1-2h，所述一級缺氧區的停留時間為4-6h，所述一級好氧區的停留時間為8-12h，所述二級缺氧區的停留時間為2-4h，所述MABR區的停留時間為6-8h，所述二級好氧區的停留時間為3-5h。
本發明中的有益效果為：
1、該多點進出水的MABR一體化污水處理工藝及系統，通過設置有MABR反應池，以MABR膜組件取代二沉池在生物反應器中保持高活性污泥濃度，減少污水處理設施占地，并通過保持低污泥負荷減少污泥量，處理效率高、出水水質好，設備緊湊、占地面積小，易實現自動控制、運行管理簡單。
2、該多點進出水的MABR一體化污水處理工藝及系統，通過設置有二級缺氧區和二級好氧區，在厭氧區、一級缺氧區和一級好氧區的基礎上增設了二級缺氧區和二級好氧區，使污水的生物反應區延長，脫氮除磷更加徹底，污水處理效果更好。
該工藝中未涉及部分均與現有技術相同或可采用現有技術加以實現。
（發明人：柴春燕;李庭青;滕軍偉）
