公布日：2022.07.29
申請日：2022.03.03
分類號：C02F9/04(2006.01)I;C02F1/52(2006.01)I;C02F103/14(2006.01)N
摘要
本發明公開了一種污水凈化脫水一體機，包括機體，機體的左右兩側分別設置有進料機構和脫水機構，進料機構與脫水機構之間設置有阻隔板，阻隔板的左右兩側均設置有密封板，阻隔板通過密封板與機體相配合形成容納腔，阻隔板右側的密封板上端開設有空槽，機體內部靠近脫水機構的一側設置有水位調節裝置，水位調節機構包括分隔板、配合架和出水管，分隔板設于機體內，分隔板與阻隔板相配合形成調節腔，配合架位于調節腔的上端，配合架上開設有進入口，機體的側壁開設有出水口，出水口與配合架相通，容納腔靠近脫水機構的一側設置有水泵，水泵的一側設置有液位傳感器。本發明通過機體內的容納腔與其他裝置配合對油漆進行一體化處理，保證工作人員的身體狀態。
權利要求書

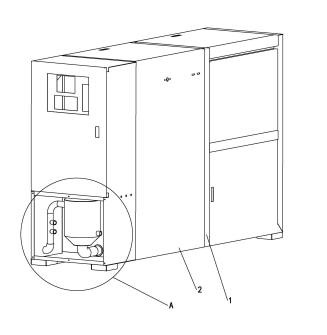

1.一種污水凈化脫水一體機，包括機體(1)，所述機體(1)的左右兩側分別設置有進料機構和脫水機構，其特征在于，所述進料機構與脫水機構之間設置有阻隔板(2)，所述阻隔板(2)的左右兩側均設置有密封板，所述阻隔板(2)通過密封板與機體(1)相配合形成容納腔，所述阻隔板(2)右側的密封板上端開設有空槽，所述空槽的位置與脫水機構相對應，所述機體(1)內部靠近脫水機構的一側設置有水位調節裝置，所述水位調節機構包括分隔板(4)、配合架(5)和出水管(6)，所述分隔板(4)設于機體(1)內，所述分隔板(4)與阻隔板(2)相配合形成調節腔，所述分隔板(4)與機體(1)底部留有間距，所述配合架(5)位于調節腔的上端，所述配合架(5)上開設有進入口，所述機體(1)的側壁開設有出水口，所述出水口與配合架(5)相通，所述容納腔靠近脫水機構的一側設置有水泵(7)，所述水泵(7)的一側設置有液位傳感器(8)，所述脫水機構的下方設置有淤泥收集盒(9)，所述淤泥收集盒(9)上設置有重量檢測機構。
2.根據權利要求1所述的一種污水凈化脫水一體機，其特征是：所述重量檢測機構包括重量傳感器(10)、掛鉤(11)和突出塊(12)，所述重量傳感器(10)設于脫水機構的下方，所述掛鉤(11)與重量傳感器(10)相連接，所述突出塊(12)設于淤泥收集盒(9)的一側，所述掛鉤(11)與突出塊(12)相連接。
3.根據權利要求2所述的一種污水凈化脫水一體機，其特征是：所述進料機構包括進水管(13)、反應罐(14)和連通管(15)，所述反應罐(14)設于機體(1)一側的下端，所述進水管(13)設于反應罐(14)的一側，所述連通管(15)的兩端分別與容納腔和反應罐(14)相連接。
4.根據權利要求1所述的一種污水凈化脫水一體機，其特征是：所述脫水機構包括固定架(16)、過濾板(17)和脫水機(18)，所述固定架(16)設于淤泥收集盒(9)的正上方，所述固定架(16)靠近容納腔的一側設置有進料口，所述脫水機(18)設于固定架(16)內，所述過濾板(17)設于脫水機(18)的上方，所述過濾板(17)的上方設置有抵板，所述抵板與過濾板(17)相配合形成固料移動區，所述機體(1)的一側開設有出料口，所述出料口與固料移動區相通。
5.根據權利要求4所述的一種污水凈化脫水一體機，其特征是：所述脫水機(18)包括驅動電機、連接軸(23)和推動葉片(22)，所述固定架(16)上設置有安裝框架，所述驅動電機設于安裝框架內，所述驅動電機的輸出軸與連接軸(23)相連接，所述連接軸(23)水平設于過濾板(17)的下方，所述推動葉片(22)設于連接軸(23)上，所述推動葉片(22)的數量與過濾板(17)上的格珊槽相對應，所述推動葉片(22)位于過濾板(17)的格珊槽內。
6.根據權利要求5所述的一種污水凈化脫水一體機，其特征是：所述進料口靠近容納腔的一側設置有突出配合板(19)，所述突出配合板(19)的兩端分別與機體(1)兩側的內壁相連接，所述突出配合板(19)的上方設置有限制移動板(20)，所述限制移動板(20)的一端與機體(1)的內壁相連接，所述限制移動板(20)與機體(1)另一側內壁留有間距。
7.根據權利要求1所述的一種污水凈化脫水一體機，其特征是：所述淤泥收集盒(9)的下方設置有支撐箱(21)，所述淤泥收集盒(9)與支撐箱(21)之間留有間距。
8.根據權利要求4所述的一種污水凈化脫水一體機，其特征是：所述出料口的位置設置有出料板(3)，所述出料板(3)的一端傾斜向下。
發明內容
本發明的目的是提供一種污水凈化脫水一體機，廢棄油漆通過進料機構進行絮凝后進入容納腔內，容納腔用于暫存反應完成后的廢液和漂浮物，漂浮物由于質量更輕位于容納腔的頂部，分隔板用于防止漂浮物進入配合架內，出水口用于控制容納腔內的水位，避免容納腔內部水位過高導致漂浮物位于容納腔頂部不方便排出，右側密封板上開設的空槽用于漂浮物進入脫水機構內，方便脫水機構用于對漂浮物進行脫水，方便后續進行處理，雜質中脫離的水和淤泥落入淤泥收集盒內進行收集，方便后續處理，重量檢測機構用于檢測淤泥收集盒的重量，達到移動重量后報警通過工作人員進行處理，避免淤泥漫出到機體內，當容納腔內的上清液達到一定液位后，水泵自動啟動，水泵把容納腔內的上清液排到反應罐內進行二次絮凝，一體化流程的方式可以避免工作人員接觸到廢棄油漆，保證工作人員的安全。
本發明的上述技術目的是通過以下技術方案得以實現的：一種污水凈化脫水一體機，包括機體，所述機體的左右兩側分別設置有進料機構和脫水機構，其特征在于，所述進料機構與脫水機構之間設置有阻隔板，所述阻隔板的左右兩側均設置有密封板，所述阻隔板通過密封板與機體相配合形成容納腔，所述阻隔板右側的密封板上端開設有空槽，所述空槽的位置與脫水機構相對應，所述機體內部靠近脫水機構的一側設置有水位調節裝置，所述水位調節機構包括分隔板、配合架和出水管，所述分隔板設于機體內，所述分隔板與阻隔板相配合形成調節腔，所述分隔板與機體底部留有間距，所述配合架位于調節腔的上端，所述配合架上開設有進入口，所述機體的側壁開設有出水口，所述出水口與配合架相通，所述容納腔靠近脫水機構的一側設置有水泵，所述水泵的一側設置有液位傳感器，所述脫水機構的下方設置有淤泥收集盒，所述淤泥收集盒上設置有重量檢測機構。
通過上述技術方案，廢棄油漆通過進料機構進行絮凝后進入容納腔內，容納腔用于暫存反應完成后的廢液和漂浮物，漂浮物由于質量更輕位于容納腔的頂部，分隔板用于防止漂浮物進入配合架內，出水口用于控制容納腔內的水位，避免容納腔內部水位過高導致漂浮物位于容納腔頂部不方便排出，右側密封板上開設的空槽用于漂浮物進入脫水機構內，方便脫水機構用于對漂浮物進行脫水，方便后續進行處理，雜質中脫離的水和淤泥落入淤泥收集盒內進行收集，方便后續處理，重量檢測機構用于檢測淤泥收集盒的重量，達到移動重量后報警通過工作人員進行處理，避免淤泥漫出到機體內，當容納腔內的上清液達到一定液位后，水泵自動啟動，水泵把容納腔內的上清液排到反應罐內進行二次絮凝，一體化流程的方式可以避免工作人員接觸到廢棄油漆，保證工作人員的安全。
本發明還進一步設置為：所述重量檢測機構包括重量傳感器、掛鉤和突出塊，所述重量傳感器設于脫水機構的下方，所述掛鉤與重量傳感器相連接，所述突出塊設于淤泥收集盒的一側，所述掛鉤與突出塊相連接。
通過上述技術方案，重量傳感器用于檢測淤泥收集盒的重量，當淤泥收集盒內收集滿淤泥后自動報警，通知工作人員進行清理，避免淤泥漫出到機體內不方便清理。
本發明還進一步設置為：所述進料機構包括進水管、反應罐和連通管，所述反應罐設于機體一側的下端，所述進水管設于反應罐的一側，所述連通管的兩端分別與容納腔和反應罐相連接。
通過上述技術方案，在反應罐內添加絮凝劑，通過進水管把廢棄油漆和水注入反應罐內進行絮凝，絮凝完成后的油漆通過連接管進入容納腔內，油漆中重量更輕的絮狀物漂浮到油漆的上方，方便進行后續工作。
本發明還進一步設置為：所述脫水機構包括固定架、過濾板和脫水機，所述固定架設于淤泥收集盒的正上方，所述固定架靠近容納腔的一側設置有進料口，所述脫水機設于固定架內，所述過濾板設于脫水機的上方，所述過濾板的上方設置有抵板，所述抵板與過濾板相配合形成固料移動區，所述機體的一側開設有出料口，所述出料口與固料移動區相通。
通過上述技術方案，漂浮物通過進料口進入過濾板的上方，啟動脫水機與抵板相配合對過濾板上方的漂浮物進行脫水和去淤泥后成為雜質，脫離出來的水和淤泥落入淤泥收集盒內進行收集，脫水完成后的雜質通過出料口排放到其他地方，方便工作人員后續進行處理。
本發明還進一步設置為：所述脫水機包括驅動電機、連接軸和推動葉片，所述固定架上設置有安裝框架，所述驅動電機設于安裝框架內，所述驅動電機的輸出軸與連接軸相連接，所述連接軸水平設于過濾板的下方，所述推動葉片設于連接軸上，所述推動葉片的數量與過濾板上的格珊槽相對應，所述推動葉片位于過濾板的格珊槽內。
通過上述技術方案，驅動電機帶動連接軸旋轉，連接軸旋轉時帶動推動葉片一起進行旋轉，推動葉片旋轉時推動過濾板上的雜質向前移動，通過推動葉片與抵板一和底板二配合擠壓出雜質中殘留的水分，本發明還進一步設置為：所述進料口靠近容納腔的一側設置有突出配合板，所述突出配合板的兩端分別與機體兩側的內壁相連接，所述突出配合板的上方設置有限制移動板，所述限制移動板的一端與機體的內壁相連接，所述限制移動板與機體另一側內壁留有間距。
通過上述技術方案，限制移動板用于阻隔容納腔內漂浮物的流動方向，以此保證漂浮物可以順利進入進料口內進行脫水。
本發明還進一步設置為：所述淤泥收集盒的下方設置有支撐箱，所述淤泥收集盒與支撐箱之間留有間距。
通過上述技術方案，淤泥收集盒向下沉的過程中落入支撐箱內，通過支撐箱限制淤泥收集盒滑落的位置，避免淤泥收集盒傾倒導致內部廢水流出。
本發明還進一步設置為：所述出料口的位置設置有出料板，所述出料板的一端傾斜向下。
通過上述技術方案，脫水之后的雜質順著出料板移動到其他收集的裝置內進行統一處理。
本發明相較于現有技術的有益效果：本發明為一體化結構，在機體內進行反應、分離和脫水作業，工作過程中工作人員不需要接觸到油漆和其他物質，保證了工作人員的人身安全；本發明中的容納腔用于儲存油漆反應之后的上清液和漂浮物，避免上清液滲透到機體內的其他部位內，保證設備的正常使用；本發明中的重量傳感器自動感應淤泥收集盒的重量，重量達標后報警通知工作人員進行清理，避免淤泥溢出到機體內的其他部位內，保證機體的正常使用，減少工作人員的工作量，同時避免工作人員接觸到雜質對損傷皮膚。
（發明人：田立民）
