公布日：2022.05.31
申請日：2022.03.11
分類號：C02F3/12(2006.01)I;A01M21/02(2006.01)I;G01N33/18(2006.01)I
摘要
本發明公開了一種河道污水治理用轉碟曝氣機及其使用方法，屬于轉碟曝氣機技術領域，一種河道污水治理用轉碟曝氣機，包括浮漂支架、螺紋滑塊、連接滑塊、限位桿、第一導柱和防護軌道，所述浮漂支架的頂端固定連接有曝氣電機，所述曝氣電機的輸出端安裝有曝氣轉盤，所述浮漂支架的頂端位于曝氣電機的一側固定連接有收集箱，該河道污水治理用轉碟曝氣機及其使用方法，通過設置升降底座，轉動盤轉動通過旋轉導柱帶動活動孔板豎直滑動，活動孔板帶動升降柱豎直滑動，以使得升降柱豎直滑動通過固定孔板帶動折疊架進行折疊，折疊架折疊通過升降孔板帶動升降底座豎直升降，升降底座升降帶動水質檢測儀豎直升降，實現對不同深度的水質檢測操作。
權利要求書

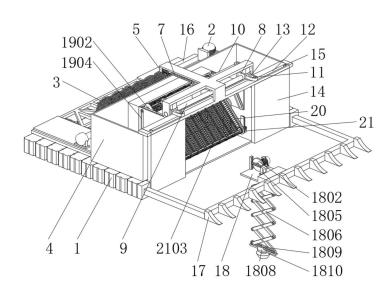

1.一種河道污水治理用轉碟曝氣機，包括浮漂支架（1）、螺紋滑塊（6）、連接滑塊（8）、限位桿（9）、第一導柱（11）和防護軌道（12），其特征在于：所述浮漂支架（1）的頂端固定連接有曝氣電機（2），所述曝氣電機（2）的輸出端安裝有曝氣轉盤（3），所述浮漂支架（1）的頂端位于曝氣電機（2）的一側固定連接有收集箱（4），所述收集箱（4）的頂端固定連接有工作電機（5），所述工作電機（5）的輸出端安裝有用于帶動所述螺紋滑塊（6）水平滑動的螺紋桿（7），所述螺紋滑塊（6）的側壁旋接有用于帶動所述連接滑塊（8）沿所述限位桿（9）滑動的連接連桿（10），所述連接滑塊（8）的側壁固定連接有用于帶動所述第一導柱（11）沿所述防護軌道（12）滑動的連接孔板（13），所述第一導柱（11）的底端旋接有防護板（14），所述防護板（14）的頂端遠離第一導柱（11）的一側旋接有與防護軌道（12）滑動連接的第二導柱（15）；所述曝氣電機（2）遠離收集箱（4）的一側位于浮漂支架（1）的頂端固定連接有控制臺（16），所述浮漂支架（1）的外壁固定連接有攔截插頭（17），且攔截插頭（17）的外壁固定連接有升降機構（18），所述螺紋滑塊（6）的底端位于收集箱（4）的一側固定連接有翻轉機構（19），且翻轉機構（19）的外壁位于收集箱（4）的一側旋接有傳送框架（20），所述傳送框架（20）的外壁固定連接有切割機構（21）；所述升降機構（18）包括升降電機（1801）、轉動盤（1802）、旋轉導柱（1803）、活動孔板（1804）、升降柱（1805）、折疊架（1806）、固定孔板（1807）、升降底座（1808）、升降孔板（1809）和水質檢測儀（1810），所述升降機構（18）的外壁固定連接有升降電機（1801），且升降電機（1801）的輸出端安裝有轉動盤（1802），所述轉動盤（1802）的外壁邊緣設置有旋轉導柱（1803），且旋轉導柱（1803）的外壁活動連接有與升降機構（18）外壁滑動連接的活動孔板（1804），所述活動孔板（1804）的一端固定連接有升降柱（1805），且升降柱（1805）的底端延伸至升降機構（18）的下方旋接有折疊架（1806），所述折疊架（1806）的頂端與升降機構（18）底端的連接部位設置有固定孔板（1807），所述折疊架（1806）的底端活動連接有升降底座（1808），且升降底座（1808）與折疊架（1806）的連接部位設置有升降孔板（1809），所述升降底座（1808）的底端固定連接有水質檢測儀（1810）；所述翻轉機構（19）包括滑動孔板（1901）、翻轉導柱（1902）、翻轉滑槽（1903）和限位滑槽（1904），所述翻轉機構（19）的底端固定連接有與收集箱（4）外壁滑動連接的滑動孔板（1901），且滑動孔板（1901）的內壁設置有與傳送框架（20）外壁滑動連接的翻轉導柱（1902），所述翻轉導柱（1902）與傳送框架（20）的連接部位開設有翻轉滑槽（1903），所述翻轉導柱（1902）與收集箱（4）的連接部位設置有限位滑槽（1904）；所述切割機構（21）包括輸出電機（2101）、轉軸（2102）、傳送帶（2103）、轉動凸輪（2104）、升降滑塊（2105）、固定切刀（2106）、限位槽（2107）和活動切刀（2108），所述切割機構（21）的外壁固定連接有輸出電機（2101），所述輸出電機（2101）的輸出端安裝有轉軸（2102），且轉軸（2102）的外壁設置有與傳送框架（20）外壁旋接的傳送帶（2103），所述轉軸（2102）的外壁位于傳送帶（2103）的一側固定連接有轉動凸輪（2104），且轉動凸輪（2104）的頂端緊密貼合有升降滑塊（2105），所述升降滑塊（2105）的側壁滑動連接有與傳送框架（20）外壁固定連接有固定切刀（2106），且固定切刀（2106）與升降滑塊（2105）的連接部位開設有限位槽（2107），所述升降滑塊（2105）一端固定連接有與固定切刀（2106）滑動連接的活動切刀（2108）。
2.根據權利要求1所述的一種河道污水治理用轉碟曝氣機，其特征在于：所述連接滑塊（8）設置有兩組，且連接滑塊（8）通過螺紋滑塊（6）和連接連桿（10）與限位桿（9）之間構成滑動結構，所述第一導柱（11）通過連接滑塊（8）和連接孔板（13）與防護軌道（12）之間構成滑動結構，且防護軌道（12）呈階梯狀。
3.根據權利要求1所述的一種河道污水治理用轉碟曝氣機，其特征在于：所述活動孔板（1804）通過轉動盤（1802）和旋轉導柱（1803）與升降機構（18）之間構成升降結構，所述折疊架（1806）通過升降柱（1805）和固定孔板（1807）與升降機構（18）之間構成折疊結構，且升降底座（1808）通過折疊架（1806）和升降孔板（1809）與升降機構（18）之間構成升降結構。
4.根據權利要求1所述的一種河道污水治理用轉碟曝氣機，其特征在于：所述翻轉導柱（1902）通過滑動孔板（1901）與限位滑槽（1904）之間構成升降結構，且滑動孔板（1901）為彎折狀，所述傳送框架（20）通過翻轉導柱（1902）和翻轉滑槽（1903）與收集箱（4）之間構成擺動結構。
5.根據權利要求1所述的一種河道污水治理用轉碟曝氣機，其特征在于：所述升降滑塊（2105）通過轉動凸輪（2104）與限位槽（2107）之間構成升降結構，所述固定切刀（2106）設置有兩組，且固定切刀（2106）與活動切刀（2108）相貼合。
發明內容
本發明的目的是為了解決現有技術中存在的無法對河道不同深度的水質進行檢測、無法對轉碟曝氣機進行防護操作和雜草處理困難的問題，而提出的一種河道污水治理用轉碟曝氣機及其使用方法。
為了實現上述目的，本發明采用了如下技術方案：
一種河道污水治理用轉碟曝氣機，包括浮漂支架、螺紋滑塊、連接滑塊、限位桿、第一導柱和防護軌道，所述浮漂支架的頂端固定連接有曝氣電機，所述曝氣電機的輸出端安裝有曝氣轉盤，所述浮漂支架的頂端位于曝氣電機的一側固定連接有收集箱，所述收集箱的頂端固定連接有工作電機，所述工作電機的輸出端安裝有用于帶動所述螺紋滑塊水平滑動的螺紋桿，所述螺紋滑塊的側壁旋接有用于帶動所述連接滑塊沿所述限位桿滑動的連接連桿，所述連接滑塊的側壁固定連接有用于帶動所述第一導柱沿所述防護軌道滑動的連接孔板，所述第一導柱的底端旋接有防護板，所述防護板的頂端遠離第一導柱的一側旋接有與防護軌道滑動連接的第二導柱。
優選的，所述曝氣電機遠離收集箱的一側位于浮漂支架的頂端固定連接有控制臺，所述浮漂支架的外壁固定連接有攔截插頭，且攔截插頭的外壁固定連接有升降機構，所述螺紋滑塊的底端位于收集箱的一側固定連接有翻轉機構，且翻轉機構的外壁位于收集箱的一側旋接有傳送框架，所述傳送框架的外壁固定連接有切割機構。
優選的，所述連接滑塊設置有兩組，且連接滑塊通過螺紋滑塊和連接連桿與限位桿之間構成滑動結構，所述第一導柱通過連接滑塊和連接孔板與防護軌道之間構成滑動結構，且防護軌道呈階梯狀。
優選的，所述升降機構包括升降電機、轉動盤、旋轉導柱、活動孔板、升降柱、折疊架、固定孔板、升降底座、升降孔板和水質檢測儀，所述升降機構的外壁固定連接有升降電機，且升降電機的輸出端安裝有轉動盤，所述轉動盤的外壁邊緣設置有旋轉導柱，且旋轉導柱的外壁活動連接有與升降機構外壁滑動連接的活動孔板，所述活動孔板的一端固定連接有升降柱，且升降柱的底端延伸至升降機構的下方旋接有折疊架，所述折疊架的頂端與升降機構底端的連接部位設置有固定孔板，所述折疊架的底端活動連接有升降底座，且升降底座與折疊架的連接部位設置有升降孔板，所述升降底座的底端固定連接有水質檢測儀。
優選的，所述活動孔板通過轉動盤和旋轉導柱與升降機構之間構成升降結構，所述折疊架通過升降柱和固定孔板與升降機構之間構成折疊結構，且升降底座通過折疊架和升降孔板與升降機構之間構成升降結構。
優選的，所述翻轉機構包括滑動孔板、翻轉導柱、翻轉滑槽和限位滑槽，所述翻轉機構的底端固定連接有與收集箱外壁滑動連接的滑動孔板，且滑動孔板的內壁設置有與傳送框架外壁滑動連接的翻轉導柱，所述翻轉導柱與傳送框架的連接部位開設有翻轉滑槽，所述翻轉導柱與收集箱的連接部位設置有限位滑槽。
優選的，所述翻轉導柱通過滑動孔板與限位滑槽之間構成升降結構，且滑動孔板為彎折狀，所述傳送框架通過翻轉導柱和翻轉滑槽與收集箱之間構成擺動結構。
優選的，所述切割機構包括輸出電機、轉軸、傳送帶、轉動凸輪、升降滑塊、固定切刀、限位槽和活動切刀，所述切割機構的外壁固定連接有輸出電機，所述輸出電機的輸出端安裝有轉軸，且轉軸的外壁設置有與傳送框架外壁旋接的傳送帶，所述轉軸的外壁位于傳送帶的一側固定連接有轉動凸輪，且轉動凸輪的頂端緊密貼合有升降滑塊，所述升降滑塊的側壁滑動連接有與傳送框架外壁固定連接有固定切刀，且固定切刀與升降滑塊的連接部位開設有限位槽，所述升降滑塊一端固定連接有與固定切刀滑動連接的活動切刀。
優選的，所述升降滑塊通過轉動凸輪與限位槽之間構成升降結構，所述固定切刀設置有兩組，且固定切刀與活動切刀相貼合。
本方案還提供一種河道污水治理用轉碟曝氣機及其使用方法，所述方法包括以下步驟：
S1、當使用該裝置時，首先，對河道的不同深度進行水質檢測操作，在升降機構中，升降電機工作帶動轉動盤轉動，轉動盤轉動通過旋轉導柱帶動活動孔板沿升降機構的外壁豎直滑動，活動孔板帶動升降柱豎直滑動，以使得升降柱豎直滑動通過固定孔板帶動折疊架進行折疊，以使得折疊架折疊通過升降孔板帶動升降底座豎直升降，升降底座升降帶動水質檢測儀豎直升降，實現對不同深度的水質檢測操作；
S2、接著，水質檢測儀工作，對河道水質進行檢測，當檢測出水質不符合標準時，控制臺控制防護板進行開合操作，工作電機工作帶動通過螺紋桿帶動螺紋滑塊沿收集箱的外壁滑動，螺紋滑塊滑動通過兩組連接連桿帶動兩組連接滑塊沿限位桿相對滑動，連接滑塊帶動通過連接孔板帶動第一導柱沿防護軌道的內壁滑動，第一導柱通過第二導柱帶動防護板沿防護軌道滑動，通過兩組防護板的相對滑動，實現對防護板的開合操作，便于對曝氣轉盤進行維護操作；
S3、接著，螺紋滑塊滑動的同時帶動翻轉機構沿收集箱的外壁滑動，翻轉機構帶動通過彎折狀的滑動孔板帶動翻轉導柱沿限位滑槽豎直滑動，以使得翻轉導柱滑動通過翻轉滑槽帶動傳送框架外壁的傳送帶擺動，實現對傳送帶的防護操作，防止傳送帶生銹；
S4、最后，曝氣電機工作帶動曝氣轉盤轉動，實現對河道的曝氣凈化操作，然后河道中的水流進入傳送框架中，然后，對水流中的雜草進行切割操作，在切割機構中，輸出電機工作帶動轉軸轉動，轉軸轉動帶動傳送帶工作，將雜草傳送至傳送帶上，與此同時，轉軸轉動帶動轉動凸輪同步轉動，轉動凸輪轉動帶動升降滑塊沿限位槽的內壁豎直滑動，升降滑塊帶動活動切刀沿固定切刀的外壁豎直滑動，通過活動切刀與固定切刀的相對滑動，實現對雜草的切割操作，然后河道中的水流通過曝氣轉盤工作，實現對河道河水凈化操作。
與現有技術相比，本發明提供了一種河道污水治理用轉碟曝氣機，具備以下有益效果：
1、該河道污水治理用轉碟曝氣機，通過設置升降底座，轉動盤轉動通過旋轉導柱帶動活動孔板沿升降機構的外壁豎直滑動，活動孔板帶動升降柱豎直滑動，以使得升降柱豎直滑動通過固定孔板帶動折疊架進行折疊，折疊架折疊通過升降孔板帶動升降底座豎直升降，升降底座升降帶動水質檢測儀豎直升降，實現對不同深度的水質檢測操作；
2、該河道污水治理用轉碟曝氣機，通過設置連接滑塊，螺紋滑塊滑動通過兩組連接連桿帶動兩組連接滑塊沿限位桿相對滑動，實現對兩組連接滑塊相對滑動的控制操作；
3、該河道污水治理用轉碟曝氣機，通過設置防護板，連接滑塊帶動通過連接孔板帶動第一導柱沿防護軌道的內壁滑動，第一導柱通過第二導柱帶動防護板沿防護軌道滑動，通過兩組防護板的相對滑動，實現對防護板的開合操作，便于對曝氣轉盤進行維護操作；
4、該河道污水治理用轉碟曝氣機，通過設置翻轉導柱，翻轉機構滑動帶動通過彎折狀的滑動孔板帶動翻轉導柱沿限位滑槽豎直滑動，以使得翻轉導柱滑動通過翻轉滑槽帶動傳送框架外壁的傳送帶擺動，實現對傳送帶的防護操作；
5、該河道污水治理用轉碟曝氣機，通過設置固定切刀和活動切刀，轉動凸輪轉動帶動升降滑塊沿限位槽的內壁豎直滑動，升降滑塊帶動活動切刀沿固定切刀的外壁豎直滑動，通過活動切刀與固定切刀的相對滑動，實現對雜草的切割操作。
（發明人：?jiǎn)汤?凌建軍;劉會(huì )平;何衛蓮;張冬;閭雪嬌）
