公布日：2022.05.13
申請日：2022.02.28
分類號：C02F9/14(2006.01)I
摘要
本申請涉及污水處理領域，尤其是涉及一種點陣式污水源處理系統及處理方法，包括處理箱，處理箱內設有過濾裝置，過濾裝置包括一級濾網、二級濾網和驅動機構，驅動機構包括一級驅動組件和二級驅動組件，一級驅動組件安裝在處理箱內，一級濾網和一級驅動組件相連，二級驅動組件安裝在處理箱內位于一級驅動組件的上方，二級濾網和二級驅動組件相連，過濾裝置還包括清理機構，清理機構包括清理箱、一級清理組件和二級清理組件，清理箱安裝在處理箱上位于進水口的一端，一級清理組件安裝在清理箱的下部，二級清理組件安裝在清理箱的上部，本申請改善了傳統生態處理裝置效率較低的問題，能夠達到提高污水處理效率的效果。
權利要求書

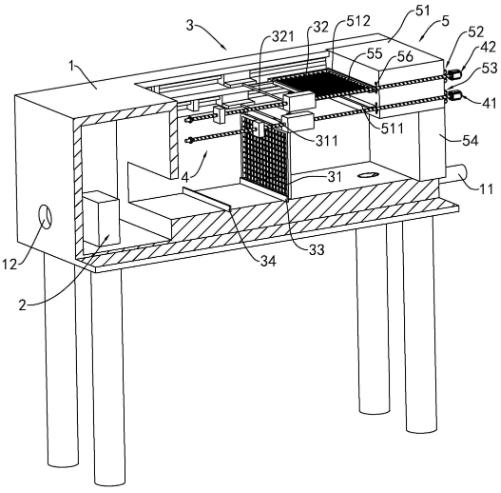

1.一種點陣式污水源處理系統，包括處理箱(1)，所述處理箱(1)的一端設有進水口(11)，另一端設有出水口(12)，所述處理箱(1)內設有生態處理裝置(2)，其特征在于：所述處理箱(1)內設有過濾裝置(3)，所述過濾裝置(3)位于處理箱(1)內進水口(11)的一端，所述過濾裝置(3)包括一級濾網(31)和二級濾網(32)，所述一級濾網(31)轉動安裝在處理箱(1)內，所述二級濾網(32)轉動安裝在處理箱(1)內且與一級濾網(31)不接觸，所述過濾裝置(3)還包括驅動機構(4)，所述驅動機構(4)包括一級驅動組件(41)和二級驅動組件(42)，所述一級驅動組件(41)安裝在處理箱(1)內，所述一級濾網(31)和一級驅動組件(41)相連，所述二級驅動組件(42)安裝在處理箱(1)內且位于一級驅動組件(41)的上方，所述二級濾網(32)和二級驅動組件(42)相連，所述過濾裝置(3)還包括清理機構(5)，所述清理機構(5)包括清理箱(51)、一級清理組件(53)和二級清理組件(52)，所述清理箱(51)安裝在處理箱(1)上位于進水口(11)的一端，所述一級清理組件(53)安裝在清理箱(51)的下部，所述二級清理組件(52)安裝在清理箱(51)的上部，所述一級清理組件(53)對一級濾網(31)進行清理，所述二級清理組件(52)對二級濾網(32)進行清理。
2.根據權利要求1所述的一種點陣式污水源處理系統，其特征在于：所述一級驅動組件(41)包括電機一(411)和絲桿一(412)，所述處理箱(1)的側壁上開設有絲桿槽一(13)，所述絲桿一(412)轉動安裝在絲桿槽一(13)內，所述電機一(411)固定安裝在處理箱(1)的一端，所述電機一(411)的驅動軸與絲桿一(412)的一端同軸連接，所述絲桿一(412)上螺紋安裝有滑塊一(413)，所述處理箱(1)另一側的側壁上開設有導桿槽一(15)，所述導桿槽一(15)內安裝有導桿一(414)，所述導桿一(414)上滑動安裝有導塊一(415)，所述一級濾網(31)上端的轉軸一(311)的一端轉動安裝在滑塊一(413)上，另一端轉動安裝在導塊一(415)上。
3.根據權利要求2所述的一種點陣式污水源處理系統，其特征在于：所述一級驅動組件(41)還包括一級電機(416)和轉動齒輪一(418)，所述一級電機(416)固定安裝在滑塊一(413)上，所述一級電機(416)的驅動軸上同軸安裝有驅動齒輪一(417)，所述轉動齒輪一(418)同軸安裝在轉軸一(311)上，所述轉動齒輪一(418)與驅動齒輪一(417)嚙合。
4.根據權利要求2所述的一種點陣式污水源處理系統，其特征在于：所述二級驅動組件(42)包括電機二(421)和絲桿二(422)，所述處理箱(1)的側壁上位于絲桿槽一(13)的上方開設有絲桿槽二(14)，所述絲桿二(422)轉動安裝在絲桿槽二(14)內，所述電機二(421)固定安裝在處理箱(1)的一端，所述電機二(421)的驅動軸與絲桿二(422)的一端同軸連接，所述絲桿二(422)上螺紋安裝有滑塊二(423)，所述處理箱(1)的側壁上位于導桿槽一(15)的上方開設有導桿槽二(16)，所述導桿槽二(16)內安裝有導桿二(424)，所述導桿二(424)上滑動安裝有導塊二(425)，所述二級濾網(32)上端的轉軸二(321)的一端轉動安裝在滑塊二(423)上，另一端轉動安裝在導塊二(425)上。
5.根據權利要求4所述的一種點陣式污水源處理系統，其特征在于：所述二級驅動組件(42)還包括二級電機(426)和轉動齒輪二(428)，所述二級電機(426)固定安裝在滑塊二(423)上，所述二級電機(426)的驅動軸上同軸安裝有驅動齒輪二(427)，所述轉動齒輪二(428)同軸安裝在轉軸二(321)上，所述轉動齒輪二(428)與驅動齒輪二(427)嚙合。
6.根據權利要求1所述的一種點陣式污水源處理系統，其特征在于：所述清理箱(51)內設有隔板(57)，所述清理箱(51)的側壁上位于隔板(57)的下方開設有清理槽一(511)，所述一級清理組件(53)安裝在清理箱(51)內位于清理槽一(511)處，所述一級濾網(31)在清理槽一(511)內滑動，所述一級清理組件(53)中的清理部件與一級濾網(31)的端面抵觸，所述清理箱(51)的側壁上位于隔板(57)的上方開設有清理槽二(512)，所述二級清理組件(52)安裝在清理箱(51)內位于清理槽二(512)處，所述二級濾網(32)在清理槽二(512)內滑動，所述二級清理組件(52)中的清理部件與二級濾網(32)的端面抵觸。
7.根據權利要求6所述的一種點陣式污水源處理系統，其特征在于：所述一級清理組件(53)包括電機三(531)、絲桿三(532)、刷板一(534)、刮板一(537)、絲桿四(536)、電機四(535)，所述電機三(531)固定安裝在清理箱(51)的側壁上且位于清理槽一(511)的上方，所述絲桿三(532)轉動安裝清理箱(51)內，所述絲桿三(532)的一端與電機三(531)的驅動軸同軸連接，所述清理箱(51)內與絲桿三(532)位于同一水平面上安裝有導桿三(533)，所述刷板一(534)的一端螺紋配合于絲桿三(532)上，另一端滑動安裝在導桿三(533)上，所述刷板一(534)的底壁與一級濾網(31)的表面抵觸；所述電機四(535)固定安裝在清理箱(51)的側壁上位于電機三(531)的下方，且位于隔板(57)的下方，所述絲桿四(536)轉動安裝在清理箱(51)內，且一端與電機四(535)的驅動軸同軸連接，所述清理箱(51)內與絲桿四(536)同一水平方向上安裝有導桿四(538)，所述刮板一(537)的一端螺紋配合于絲桿四(536)上，另一端滑動安裝在導桿四(538)上，所述刮板一(537)的底壁與清理箱(51)的底壁抵觸。
8.根據權利要求6所述的一種點陣式污水源處理系統，其特征在于：所述二級清理組件(52)包括電機五(521)、絲桿五(522)、刷板二(524)、刮板二(527)、絲桿六(526)、電機六(525)，所述電機五(521)固定安裝在清理箱(51)的側壁上且位于清理槽二(512)的上方，所述絲桿五(522)轉動安裝清理箱(51)內，所述絲桿五(522)的一端與電機五(521)的驅動軸同軸連接，所述清理箱(51)內與絲桿五(522)位于同一水平面上安裝有導桿五(523)，所述刷板二(524)的一端螺紋配合于絲桿五(522)上，另一端滑動安裝在導桿五(523)上，所述刷板二(524)的底壁與二級濾網(32)的表面抵觸；所述電機六(525)固定安裝在清理箱(51)的側壁上位于電機五(521)的下方，且位于隔板(57)的上方，所述絲桿六(526)轉動安裝在清理箱(51)內，且一端與電機六(525)的驅動軸同軸連接，所述清理箱(51)內與絲桿六(526)同一水平方向上安裝有導桿六(528)，所述刮板二(527)的一端螺紋配合于絲桿六(526)上，另一端滑動安裝在導桿六(528)上，所述刮板二(527)的底壁與隔板(57)的頂壁抵觸。
9.根據權利要求6所述的一種點陣式污水源處理系統，其特征在于：所述清理機構(5)還包括存污箱(54)，所述清理箱(51)遠離清理槽二(512)的底壁上開設有排污口(513)，所述隔板(57)上位于排污口(513)的上方開設有泄污口(571)，所述存污箱(54)朝向排污口(513)固定安裝在清理箱(51)的底壁上。10.一種點陣式污水源處理方法，其特征在于，基于權利要求1至9中任一項所述的一種點陣式污水源處理系統，包括如下步驟：污水從進水口(11)排入處理箱(1)中，過濾裝置(3)開始工作，污水經過一級濾網(31)過濾；由一級濾網(31)過濾后的污水流向生態處理裝置(2)處，生態處理裝置(2)對污水進行再一次處理，生態處理裝置(2)處理后的污水由出水口(12)排出；當一級濾網(31)使用一段時間后，清理機構(5)開始工作，電機二(421)驅動二級濾網(32)移動，同時二級電機(426)驅動二級濾網(32)向處理箱(1)底壁轉動；電機二(421)驅動二級濾網(32)移動到限位板二(34)處停止；一級電機(416)驅動一級濾網(31)向遠離處理箱(1)底壁的方向轉動；電機一(411)驅動一級濾網(31)向清理箱(51)移動，并使一級濾網(31)沿清理槽一(511)滑動至一級濾網(31)完全伸入清理槽一(511)內；電機三(531)驅動刷板一(534)移動，清除一級濾網(31)上的污物后，驅動刷板一(534)復位；電機一(411)驅動一級濾網(31)退出清理槽一(511)；電機四(535)驅動刮板一(537)移動，刮板一(537)刮去清理箱(51)底壁上的污物，污物通過排污口(513)排放到存污箱(54)內；二級濾網(32)對污水進行過濾，過濾后的污水流向生態處理裝置(2)，生態處理裝置(2)對污水進行再一次處理，生態處理裝置(2)處理后的污水由出水口(12)排出；當二級濾網(32)實用一段時間后，一級電機(416)驅動一級濾網(31)向處理箱(1)底壁方向轉動，同時，電機一(411)繼續驅動一級濾網(31)回到工作位置；電機二(421)驅動二級濾網(32)移動，接著，二級電機(426)驅動二級濾網(32)轉動，使二級濾網(32)對準清理槽二(512)，并伸入清理槽二(512)內；電機五(521)驅動刷板二(524)移動，清除二級濾網(32)上的污物后，驅動刷板二(524)復位；電機二(421)驅動二級濾網(32)退出清理槽二(512)；電機六(525)驅動刮板二(527)移動，刮板二(527)刮去隔板(57)頂壁上的污物，污物通過泄污口(571)排放到存污箱(54)內，清理機構(5)完成清理工作；當一級濾網(31)使用一段時間后，重復上述步驟。
發明內容
為了能夠提高污水處理效率，本申請提供一種點陣式污水源處理系統及處理方法。
第一方面，本申請提供一種點陣式污水源處理系統，采用如下技術方案：一種點陣式污水源處理系統，包括處理箱，所述處理箱的一端設有進水口，另一端設有出水口，所述處理箱內設有生態處理裝置，所述處理箱內設有過濾裝置，所述過濾裝置位于處理箱內進水口的一端，所述過濾裝置包括一級濾網和二級濾網，所述一級濾網轉動安裝在處理箱內，所述二級濾網轉動安裝在處理箱內且與一級濾網不接觸，所述過濾裝置還包括驅動機構，所述驅動機構包括一級驅動組件和二級驅動組件，所述一級驅動組件安裝在處理箱內，所述一級濾網和一級驅動組件相連，所述二級驅動組件安裝在處理箱內且位于一級驅動組件的上方，所述二級濾網和二級驅動組件相連，所述過濾裝置還包括清理機構，所述清理機構包括清理箱、一級清理組件和二級清理組件，所述清理箱安裝在處理箱上位于進水口的一端，所述一級清理組件安裝在清理箱的下部，所述二級清理組件安裝在清理箱的上部，所述一級清理組件對一級濾網進行清理，所述二級清理組件對二級濾網進行清理。
通過采用上述技術方案，設置過濾裝置，方便通過過濾裝置對污水進行初步處理，減輕生態處理裝置的工作壓力，從而提高污水處理效率，設置一級濾網和二級濾網，方便通過一級濾網和二級濾網交替工作，從而提高過濾裝置的過濾效率，設置驅動機構，方便通過驅動機構驅動一級濾網和二級濾網移動，設置一級驅動組件，方便通過一級驅動組件驅動一級濾網移動或轉動，設置二級驅動組件，方便通過耳機驅動組件驅動二級濾網移動或轉動，設置清理機構，方便通過清理機構對一級濾網和二級濾網進行清理，設置一級清理組件，方便通過一級清理組件對一級濾網上的污物進行清理，設置二級清理組件，方便通過二級清理組件對二級濾網進行清理，設置清理箱，方便安裝一級清理組件和二級清理組件中的部件，從而方便清理機構展開工作。
在一個具體的可實施方案中，所述一級驅動組件包括電機一和絲桿一，所述處理箱的側壁上開設有絲桿槽一，所述絲桿一轉動安裝在絲桿槽一內，所述電機一固定安裝在處理箱的一端，所述電機一的驅動軸與絲桿一的一端同軸連接，所述絲桿一上螺紋安裝有滑塊一，所述處理箱另一側的側壁上開設有導桿槽一，所述導桿槽一內安裝有導桿一，所述導桿一上滑動安裝有導塊一，所述一級濾網上端的轉軸一的一端轉動安裝在滑塊一上，另一端轉動安裝在導塊一上。
通過采用上述技術方案，設置電機一，方便通過電機一驅動一級濾網移動，設置絲桿一，方便電機一通過絲桿一帶動一級濾網移動，設置絲桿槽一，方便安裝絲桿一，設置導桿槽一，方板安裝導桿一，設置導桿一，方便對一級濾網的滑動進行導向，設置滑塊一，方便絲桿一通過滑塊一帶動一級濾網移動，設置導塊一，方便導桿一通過導塊一對一級濾網的滑動進行導向。
在一個具體的可實施方案中，所述一級驅動組件還包括一級電機和轉動齒輪一，所述一級電機固定安裝在滑塊一上，所述一級電機的驅動軸上同軸安裝有驅動齒輪一，所述轉動齒輪一同軸安裝在轉軸一上，所述轉動齒輪一與驅動齒輪一嚙合。
通過采用上述技術方案，設置一級電機，方便通過一級電機驅動一級濾網轉動，設置轉動齒輪一，方便一級電機通過轉動齒輪一帶動一級濾網轉動，設置驅動齒輪一，方便一級電機通過驅動齒輪一帶動轉動齒輪一轉動，從而帶動一級濾網轉動。
在一個具體的可實施方案中，所述二級驅動組件包括電機二和絲桿二，所述處理箱的側壁上位于絲桿槽一的上方開設有絲桿槽二，所述絲桿二轉動安裝在絲桿槽二內，所述電機二固定安裝在處理箱的一端，所述電機二的驅動軸與絲桿二的一端同軸連接，所述絲桿二上螺紋安裝有滑塊二，所述處理箱的側壁上位于導桿槽一的上方開設有導桿槽二，所述導桿槽二內安裝有導桿二，所述導桿二上滑動安裝有導塊二，所述二級濾網上端的轉軸二的一端轉動安裝在滑塊二上，另一端轉動安裝在導塊二上。
通過采用上述技術方案，設置電機二，方便通過電機二驅動二級濾網移動，設置絲桿二，方便電機二通過絲桿二帶動二級濾網移動，設置絲桿槽二，方便安裝絲桿二，設置導桿槽二，方板安裝導桿二，設置導桿二，方便對二級濾網的滑動進行導向，設置滑塊二，方便絲桿二通過滑塊二帶動二級濾網移動，設置導塊二，方便導桿二通過導塊二對二級濾網的滑動進行導向。
在一個具體的可實施方案中，所述二級驅動組件還包括二級電機和轉動齒輪二，所述二級電機固定安裝在滑塊二上，所述二級電機的驅動軸上同軸安裝有驅動齒輪二，所述轉動齒輪二同軸安裝在轉軸二上，所述轉動齒輪二與驅動齒輪二嚙合。
通過采用上述技術方案，設置二級電機，方便通過二級電機驅動二級濾網轉動，設置轉動齒輪二，方便二級電機通過轉動齒輪二帶動二級濾網轉動，設置驅動齒輪二，方便二級電機通過驅動齒輪二帶動轉動齒輪二轉動，從而帶動二級濾網轉動。
在一個具體的可實施方案中，所述清理箱內設有隔板，所述清理箱的側壁上位于隔板的下方開設有清理槽一，所述一級清理組件安裝在清理箱內位于清理槽一處，所述一級濾網在清理槽一內滑動，所述一級清理組件中的清理部件與一級濾網的端面抵觸，所述清理箱的側壁上位于隔板的上方開設有清理槽二，所述二級清理組件安裝在清理箱內位于清理槽二處，所述二級濾網在清理槽二內滑動，所述二級清理組件中的清理部件與二級濾網的端面抵觸。
通過采用上述技術方案，設置隔板，方便將一級清理組件個二級清理組件分隔開，從而使一級清理組件和二級清理組件的工作互不影響，設置清理槽一，方便一級清理組件對伸入清理槽一內的一級濾網進行清理，設置清理槽二，方便二級清理組件對伸入清理槽二內的二級濾網進行清理。
在一個具體的可實施方案中，所述一級清理組件包括電機三、絲桿三、刷板一、刮板一、絲桿四、電機四，所述電機三固定安裝在清理箱的側壁上且位于清理槽一的上方，所述絲桿三轉動安裝清理箱內，所述絲桿三的一端與電機三的驅動軸同軸連接，所述清理箱內與絲桿三位于同一水平面上安裝有導桿三，所述刷板一的一端螺紋配合于絲桿三上，另一端滑動安裝在導桿三上，所述刷板一的底壁與一級濾網的表面抵觸；所述電機四固定安裝在清理箱的側壁上位于電機三的下方，且位于隔板的上方，所述絲桿四轉動安裝在清理箱內，且一端與電機四的驅動軸同軸連接，所述清理箱內與絲桿四同一水平方向上安裝有導桿四，所述刮板一的一端螺紋配合于絲桿四上，另一端滑動安裝在導桿四上，所述刮板一的底壁與隔板的頂壁抵觸。
通過采用上述技術方案，設置電機三，方便通過電機三驅動刷板一移動，設置絲桿三，方便電機三通過絲桿三帶動刷板一移動，設置刷板一，方便通過刷板一對一級濾網進行清理，設置導桿三，方便通過導桿三對刷板一的移動進行導向，設置刮板一，方便通過刮板一刮除清理箱底壁上的污物，設置絲桿四，方便通過絲桿四帶動刮板一移動，設置電機四，方便絲桿四在電機四的驅動下實現帶動刮板一移動的動作，設置導桿四，方便通過導桿四對刮板一的移動進行導向。
在一個具體的可實施方案中，所述二級清理組件包括電機五、絲桿五、刷板二、刮板二、絲桿六、電機六，所述電機五固定安裝在清理箱的側壁上且位于清理槽二的上方，所述絲桿五轉動安裝清理箱內，所述絲桿五的一端與電機五的驅動軸同軸連接，所述清理箱內與絲桿五位于同一水平面上安裝有導桿五，所述刷板二的一端螺紋配合于絲桿五上，另一端滑動安裝在導桿五上，所述刷板二的底壁與二級濾網的表面抵觸；所述電機六固定安裝在清理箱的側壁上位于電機五的下方，且位于清理箱底壁的上方，所述絲桿六轉動安裝在清理箱內，且一端與電機六的驅動軸同軸連接，所述清理箱內與絲桿六同一水平方向上安裝有導桿六，所述刮板二的一端螺紋配合于絲桿六上，另一端滑動安裝在導桿六上，所述刮板二的底壁與清理箱的底壁抵觸。
通過采用上述技術方案，設置電機五，方便通過電機五驅動刷板二移動，設置絲桿五，方便電機五通過絲桿五帶動刷板二移動，設置刷板二，方便通過刷板二對二級濾網進行清理，設置導桿五，方便通過導桿五對刷板二的移動進行導向，設置刮板二，方便通過刮板二刮隔板頂壁上的污物，設置絲桿六，方便通過絲桿六帶動刮板二移動，設置電機六，方便絲桿六在電機六的驅動下實現帶動刮板二移動的動作，設置導桿六，方便通過導桿六對刮板二的移動進行導向。
在一個具體的可實施方案中，所述清理機構還包括存污箱，所述清理箱遠離清理槽二的底壁上開設有排污口，所述隔板上位于排污口的上方開設有泄污口，所述存污箱朝向排污口固定安裝在清理箱的底壁上。
通過采用上述技術方案，設置存污箱，方便通過存污箱對污物進行存儲，設置排污口，方便清理箱底壁上的污物通過排污口進入存污箱，設置泄污口，方便隔板頂壁上的污物通過泄污口進行存污箱。
第二方面，本申請提供一種點陣式污水源處理方法，采用了如下技術方案：污水從進水口排入處理箱中，過濾裝置開始工作，污水經過一級濾網過濾；由一級濾網過濾后的污水流向生態處理裝置處，生態處理裝置對污水進行再一次處理，生態處理裝置處理后的污水由出水口排出；當一級濾網使用一段時間后，清理機構開始工作，電機二驅動二級濾網移動，同時二級電機驅動二級濾網向處理箱底壁轉動；電機二驅動二級濾網移動到限位板二處停止；一級電機驅動一級濾網向遠離處理箱底壁的方向轉動；電機一驅動一級濾網向清理箱移動，并使一級濾網沿清理槽一滑動至一級濾網完全伸入清理槽一內；電機三驅動刷板一移動，清除一級濾網上的污物后，驅動刷板一復位；電機一驅動一級濾網退出清理槽一；電機四驅動刮板一移動，刮板一刮去清理箱底壁上的污物，污物通過排污口排放到存污箱內；二級濾網對污水進行過濾，過濾后的污水流向生態處理裝置，生態處理裝置對污水進行再一次處理，生態處理裝置處理后的污水由出水口排出；當二級濾網實用一段時間后，一級電機驅動一級濾網向處理箱底壁方向轉動，同時，電機一繼續驅動一級濾網回到工作位置；電機二驅動二級濾網移動，接著，二級電機驅動二級濾網轉動，使二級濾網對準清理槽二，并伸入清理槽二內；電機五驅動刷板二移動，清除二級濾網上的污物后，驅動刷板二復位；電機二驅動二級濾網退出清理槽二；電機六驅動刮板二移動，刮板二刮去隔板頂壁上的污物，污物通過泄污口排放到存污箱內，清理機構完成清理工作；當一級濾網使用一段時間后，重復上述步驟。
綜上所述，本申請包括以下至少一種有益效果：
1.本申請通過設置過濾裝置，方便通過過濾裝置對污水進行初步處理，減輕生態處理裝置的工作壓力，從而提高污水處理效率。
2.本申請通過設置一級濾網和二級濾網，方便通過一級濾網和二級濾網的交替工作，從而提高過濾裝置的過濾效果。
3.本申請通過設置清理機構，方便通過清理機構對一級濾網和二級濾網進行清理，從而提高一級濾網和二級濾網的工作效率。
（發明人：李平;李國慶;譚妹）
