申請公布日：2022.04.15
申請日：2021.12.17
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)N;C02F1/66(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及污水處理領域，尤其涉及一種AO耦合生物濾池生活污水處理系統及工藝。技術問題為：生物濾池一般采用除磷填料除磷，而除磷填料中的含有大量的鐵元素，當鐵離子過量時，水的色度達不到排放標準。技術方案為：一種AO耦合生物濾池生活污水處理系統，包括有調節池、pH值檢測補堿系統、污泥分離艙和一級硝化層等；所述一級硝化層位于生物濾池的頂層，用于將污水中的氨氮硝化并消耗溶解氧；所述調節池內側上部設置有pH值檢測補堿系統，對調節池內部的污水進行pH值實時檢測和調節；所述調節池的左側連通有污泥分離艙，將污水中的懸浮污泥顆粒攔截分離。本發明將生物濾池與AO有機結合，對有機碳源的依賴相對較小，同時能做到深度脫氮。
權利要求書
1.一種AO耦合生物濾池生活污水處理工藝，其應用一種AO耦合生物濾池生活污水處理系統，所述一種AO耦合生物濾池生活污水處理系統，包括有調節池和曝氣管；其特征在于，還包括有pH值檢測補堿系統、污泥分離艙、一級硝化層、一級缺氧異養反硝化層、活性污泥除磷層、泥水快速分離器、二級硝化層、二級缺氧異養反硝化層和厭氧自養反硝化層；所述一級硝化層位于生物濾池的頂層，用于將污水中的氨氮硝化并消耗溶解氧；所述調節池內側上部設置有pH值檢測補堿系統，對調節池內部的污水進行pH值實時檢測和調節；所述調節池的左側連通有污泥分離艙，將污水中的懸浮污泥顆粒攔截分離；所述一級缺氧異養反硝化層位于一級硝化層下方，在缺氧條件下利用污水中的有機碳源將污水中的硝態氮、亞硝態氮還原為氮氣，去除硝態氮、亞硝態氮，并消耗溶解氧；所述活性污泥除磷層位于一級缺氧異養反硝化層下方，采用活性污泥法去除污水中的磷；所述曝氣管位于活性污泥除磷層底部，采用間歇式曝氣為活性污泥除磷層復氧；所述泥水快速分離器是一種能做到將污泥與水快速分離的裝置，位于活性污泥除磷層旁；所述二級硝化層位于活性污泥除磷層下方，功能與填料組成均與一級硝化層相同；所述二級缺氧異養反硝化層位于二級硝化層下方，功能與填料組成均與一級缺氧異養反硝化層相同；所述厭氧自養反硝化層位于二級缺氧異養反硝化層下方，在厭氧條件下將污水中的硝態氮、亞硝態氮還原為氮氣從而去除硝態氮、亞硝態氮；該工藝包括以下步驟：S1、污水進入到污泥分離艙內部進行污泥分離，將污水中懸浮的污泥顆粒攔截分離，污泥雜質分離的污水進入到調節池中；S2、污水進入到調節池，pH值檢測補堿系統實時監測污水的pH值，并調節控制；S3、調節池中的污水被提升至生物濾池頂端，進入AO耦合生物濾池生活污水處理系統；S4、污水進入一級硝化層，附著在填料上的生物膜利用溶解氧將污水中的氨氮進行硝化；進入一級硝化層的溶解氧需大于2mg/L；S5、經過一級硝化層硝化后的污水進入一級缺氧異養反硝化層，附著在填料上的生物膜利用污水中的有機碳將硝態氮還原為氮氣，污水中的溶解氧在此層會(huì )被進一步消耗，進入一級缺氧異養反硝化層的污水中溶解氧控制為0.5-2.0mg/L；S6、在經過一級硝化層、一級缺氧異養反硝化初步處理后的污水進入活性污泥除磷層，污水中的氨氮被去除，硝態氮去除，溶解氧降低至0.1mg/L以下形成厭氧環境，在厭氧環境下活性污泥中的聚磷菌釋放磷，有機物發酵產生揮發性脂肪酸，厭氧時間控制在0.25h-1.0h之間；在厭氧時間段與排放時間段之外間歇使用曝氣管曝氣將溶解氧提升至2mg/L以上，此時聚磷菌利用水中的溶解氧與脂肪酸吸收磷，磷吸收完成，溶解氧下降至0.3mg/L以下形成厭氧環境，將吸收磷后的聚磷菌吸入泥水快速分離器，經過泥水快速分離器泥水分離后，排除污泥，剩余污泥回流到活性污泥除磷層；定時排放泥水，排放周期為6-24h，排放的泥水進入泥水快速分離器分離出污泥后，再將污泥排出，剩余的污泥則回流到活性污泥除磷層，污泥回流比控制在25%-100%，污泥泥齡控制在10-20天；S7、經過泥水快速分離器分離的污水進入二級硝化層；S8、經過二級硝化層的生物硝化作用，污水進入二級缺氧異養反硝化層；S9、經過二級缺氧異養反硝化層，污水進入厭氧自養反硝化層，污水中硝態氮、亞硝態氮被硫自養反硝化微生物還原為氮氣；S10、經由系統處理后的污水被收集后排出；S6步驟中，聚磷菌利用水中的溶解氧與脂肪酸吸收磷，初次吸收磷的時間控制在0.5h，溶解氧量下降至0.3mg/L-1mg/L之間，通過曝氣管曝氣將溶解氧提升至2.5mg/L，進行二次吸收磷，時間控制在0.75h，溶解氧量下降至0.6mg/L-1mg/L之間，通過曝氣管曝氣將溶解氧提升至3.0mg/L，進行三次吸收磷，時間控制在1.0h，溶解氧下降至0.8mg/L-1mg/L之間，通過曝氣管曝氣將溶解氧提升至3.5mg/L，進行四次吸收磷，時間控制在1.25h，溶解氧下降至1mg/L，通過曝氣管曝氣將溶解氧提升至4.0mg/L以上，進行五次吸收磷，時間控制在1.5h，溶解氧下降至0.3mg/L以下形成厭氧環境。
2.根據權利要求1所述的一種AO耦合生物濾池生活污水處理工藝，其特征在于，所述一級硝化層由混合填料組成，所述混合填料為0.3mm-0.5mm粒徑的沸石、火山巖、麥飯石按比例1:1:1混合。
3.根據權利要求1所述的一種AO耦合生物濾池生活污水處理工藝，其特征在于，所述一級缺氧異養反硝化層由石英砂填料組成，所述石英砂填料粒徑為0.3mm-0.5mm。
4.根據權利要求1所述的一種AO耦合生物濾池生活污水處理工藝，其特征在于，所述厭氧自養反硝化層由硫磺、石灰石、石英砂、白云石、麥飯石填料按2:2:1:1:1組成，所述填料粒徑均為0.3mm-0.5mm。
5.根據權利要求1所述的一種AO耦合生物濾池生活污水處理工藝，其特征在于，S2步驟中，污水進入到調節池，pH值檢測補堿系統實時監測污水的pH值，污水中被排入了強酸性的溶液，監測到污水的pH<8.0時，控制pH值檢測補堿系統向污水中加入堿，升高pH值。
6.根據權利要求1所述的一種AO耦合生物濾池生活污水處理工藝，其特征在于，S6步驟中，排放的泥水進入泥水快速分離器分離出污泥，聚磷菌處于厭氧環境，靜置1.0h-2.0h，聚磷菌釋放磷，磷進入污泥中，將污泥排出。
7.根據權利要求1所述的一種AO耦合生物濾池生活污水處理工藝，其特征在于，S10步驟之后，還包括有步驟S11、污水處理停工，調節池內存有污水。
8.根據權利要求7所述的一種AO耦合生物濾池生活污水處理工藝，其特征在于，步驟S11中調節池內存有污水，每隔24h將污水加入至AO耦合生物濾池生活污水處理系統。
發明內容
(1)要解決的技術問題
本發明為了克服生物濾池能深度脫氮，但效果不佳，且生物濾池的除磷效果很差，一般采用除磷填料除磷，而除磷填料中的含有大量的鐵元素，當鐵離子過量時，水的色度達不到排放標準的缺點，本發明提供一種AO耦合生物濾池生活污水處理系統及工藝。
(2)技術方案
為了解決上述技術問題，本發明提供了這樣一種AO耦合生物濾池生活污水處理系統及工藝，適用于城市、農村生活污水處理、深度脫氮等污水處理領域。
一種AO耦合生物濾池生活污水處理系統，包括有調節池、曝氣管、pH值檢測補堿系統、污泥分離艙、一級硝化層、一級缺氧異養反硝化層、活性污泥除磷層、泥水快速分離器、二級硝化層、二級缺氧異養反硝化層和厭氧自養反硝化層；所述一級硝化層位于生物濾池的頂層，具有將污水中的氨氮硝化并消耗溶解氧的作用；所述調節池內側上部設置有pH值檢測補堿系統，對調節池內部的污水進行pH值實時檢測和調節；所述調節池的左側連通有污泥分離艙，將污水中的懸浮污泥顆粒攔截分離；所述一級缺氧異養反硝化層位于一級硝化層下方，在缺氧條件下利用污水中的有機碳源能將污水中的硝態氮、亞硝態氮還原為氮氣從而去除硝態氮、亞硝態氮，同時也能進一步消耗溶解氧；所述活性污泥除磷層位于一級缺氧異養反硝化層下方，采用活性污泥法去除污水中的磷；所述曝氣管位于活性污泥除磷層底部，采用間歇式曝氣為活性污泥除磷層復氧；所述泥水快速分離器是一種能做到將污泥與水快速分離的裝置，位于活性污泥除磷層旁；所述二級硝化層位于活性污泥除磷層下方，功能與填料組成均與一級硝化層相同；所述二級缺氧異養反硝化層位于二級硝化層下方，功能與填料組成均與一級缺氧異養反硝化層相同；所述厭氧自養反硝化層位于二級缺氧異養反硝化層下方，在厭氧條件下能將污水中的硝態氮、亞硝態氮還原為氮氣從而去除硝態氮、亞硝態氮。
進一步，所述一級硝化層由混合填料組成，所述混合填料為0.3mm-0.5mm粒徑的沸石、火山巖、麥飯石按比例1:1:1混合而成。
進一步，所述一級缺氧異養反硝化層由石英砂填料組成，所述石英砂填料粒徑為0.3mm-0.5mm。
進一步，所述厭氧自養反硝化層由硫磺、石灰石、石英砂、白云石、麥飯石填料按2:2:1:1:1組成，所述填料粒徑均為0.3mm-0.5mm。

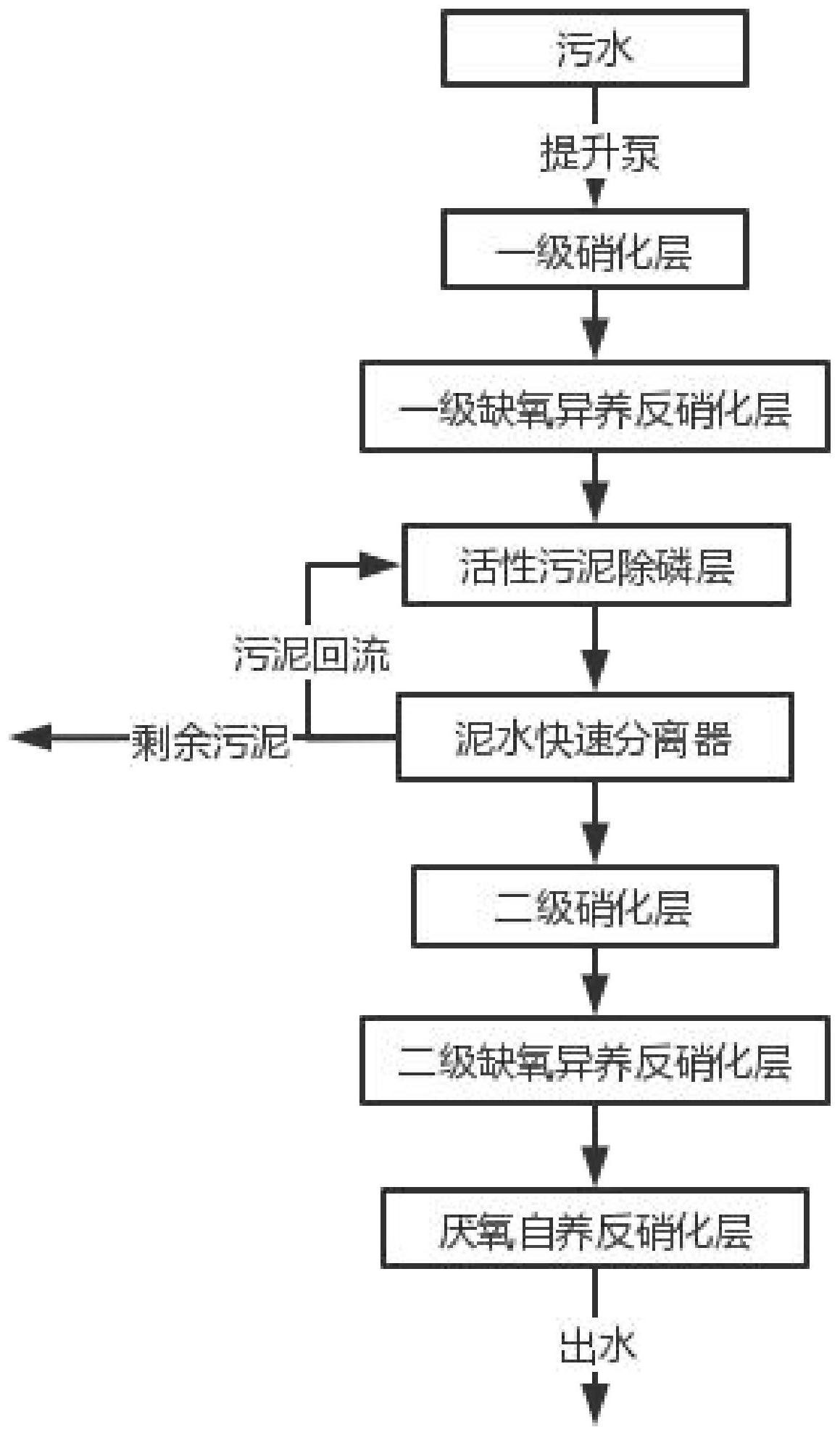

一種AO耦合生物濾池生活污水處理工藝，包括以下步驟：
S1、污水進入到污泥分離艙內部進行污泥分離，將污水中懸浮的污泥顆粒攔截分離，然后污泥雜質分離的污水進入到調節池中；
S2、當污水進入到調節池后，pH值檢測補堿系統會(huì )實時監測污水的pH值，并進行調節控制；
S3、調節池中的污水被提升至生物濾池頂端，進入AO耦合生物濾池生活污水處理系統；
S4、污水進入一級硝化層，將污水中的懸浮污泥顆粒分離后，污水進入到一級硝化層，污水中攜帶的污泥顆粒已經被分離，避免了污水中攜帶的污泥顆粒將填料表面的生物膜覆蓋，影響生物膜的硝化效率，附著在填料上的的生物膜利用溶解氧將污水中的氨氮進行硝化；進入一級硝化層的溶解氧需大于2mg/L，否則將會(huì )影響生物膜的硝化效果；
S5、經過一級硝化層硝化后的污水進入一級缺氧異養反硝化層，附著在填料上的的生物膜利用污水中的有機碳將硝態氮還原為氮氣，污水中的溶解氧在此層會(huì )被進一步消耗，進入一級缺氧異養反硝化層的污水中溶解氧應控制為0.5-2.0mg/L否則將會(huì )影響生物膜的反硝化效果；
S6、在經過一級硝化層、一級缺氧異養反硝化初步處理后的污水進入活性污泥除磷層，此時污水中的氨氮被去除一部分，硝態氮基本去除，溶解氧降低至0.1mg/L以下形成厭氧環境，在厭氧環境下活性污泥中的聚磷菌釋放磷，有機物發酵產生揮發性脂肪酸，厭氧時間控制在0.25h-1.0h之間；通過在厭氧時間段與排放時間段之外間歇使用曝氣管曝氣將溶解氧提升至2mg/L以上，此時聚磷菌利用水中的溶解氧與脂肪酸大量的吸收磷，磷吸收完成后，此時溶解氧下降至0.3mg/L以下形成厭氧環境，然后將大量吸收磷后的聚磷菌吸入泥水快速分離器，經過泥水快速分離器泥水分離后，通過排除部分污泥達到除磷的目的，剩余污泥則回流到活性污泥除磷層；定時排放泥水，排放周期為6-24h，排放的泥水進入泥水快速分離器分離出污泥后，再將部分污泥排出，另一部分污泥則回流到活性污泥除磷層，控制污泥的回流比；污泥回流比控制在25％-100％，污泥泥齡控制在10-20天；
S7、經過泥水快速分離器分離后的污水進入二級硝化層；
S8、經過二級硝化層的生物硝化作用后，污水進入二級缺氧異養反硝化層；
S9、經過二級缺氧異養反硝化層后，污水進入厭氧自養反硝化層，污水中硝態氮、亞硝態氮被硫自養反硝化微生物還原為氮氣；
S10、經由系統處理后的污水被收集后排出。
進一步，所述S2步驟中，當污水進入到調節池后，pH值檢測補堿系統會(huì )實時監測污水的pH值；
當部分污水中被排入了強酸性的溶液后，如果監測到污水的pH<
8.0時，此時硝化細菌的活性會(huì )大大降低，氨氮的處理效率降低，那么此時為了保證氨氮的處理效率和硝化水平，那么此時需要按照需堿量，控制pH值檢測補堿系統向污水中加入定量的堿，來升高pH值；
使得硝化菌的硝化速率可以快速恢復至較快的水平，保證了AO耦合生物濾池生活污水處理系統對氨氮的處理效率。
進一步，所述S6步驟中，聚磷菌利用水中的溶解氧與脂肪酸大量的吸收磷，初次吸收磷的時間控制在0.5h，然后此時溶解氧量下降至0.3mg/L-1mg/L之間，通過曝氣管曝氣將溶解氧提升至2.5mg/L，進行二次吸收磷，時間控制在0.75h，直至溶解氧量下降至0.6mg/L-1mg/L之間，通過曝氣管曝氣將溶解氧提升至3.0mg/L，進行三次吸收磷，時間控制在1.0h，直至溶解氧下降至0.8mg/L-1mg/L之間，通過曝氣管曝氣將溶解氧提升至3.5mg/L，進行四次吸收磷，時間控制在1.25h，直至溶解氧下降至1mg/L，通過曝氣管曝氣將溶解氧提升至4.0mg/L以上，進行五次吸收磷，時間控制在1.5h；
通過溶解氧的梯度式增加，在溶解氧含量下降的過程中，使聚磷菌吸收磷的速率減慢，并對溶解氧的量進行周期性補充，階梯型提高溶解氧的最大值，形成周期性緩沖，使得溶解氧不斷周期性增加，而聚磷菌吸收磷的量不斷增加達到飽和，磷吸收完成后，此時溶解氧下降至0.3mg/L以下形成厭氧環境。
進一步，所述S6步驟中，排放的泥水進入泥水快速分離器分離出污泥后，所述此時聚磷菌處于厭氧環境，首先靜置1.0h-2.0h，此時聚磷菌處于厭氧環境中，進而聚磷菌大量釋放磷，大量磷進入到污泥中，再將部分污泥排出。
進一步，所述S10步驟之后，還包括有步驟S11、在污水處理停工時，調節池內要存有一定量污水。
進一步，所述步驟S11中調節池內要存有一定量污水，每隔24h將定量污水加入至AO耦合生物濾池生活污水處理系統，以此來保持填料中生物膜的生物活性；
生物膜上的硝化細菌在堿性條件下可以保持活性，當AO耦合生物濾池生活污水處理系統停止污水處理后，AO耦合生物濾池生活污水處理系統中的pH值降低，生物膜的活性受到抑制，每隔24h將定量污水加入到AO耦合生物濾池生活污水處理系統中后，AO耦合生物濾池生活污水處理系統可以處于一個堿性的狀態，即硝化細菌可以時刻保持活性，當污水處理再次啟動時，無需緩沖，生物膜上的硝化細菌活性即可達到最強。
(3)有益效果
本發明具有如下優點：
1、本發明提供的一種AO耦合生物濾池生活污水處理系統及工藝與生物濾池類似，占地面積相對較小、建設和管理維護的成本較低以及無二次污染物產生。
2、本發明將生物濾池與AO有機結合，提高了對污水中氨氮的處理效率，對有機碳源的依賴相對較小，相比于傳統生物濾池，本發明提出的AO耦合生物濾池系統能做到深度脫氮。
3、本發明相較于傳統生物濾池增加了人工曝氣，曝氣管產生的氣泡能將攪動污泥，使得泥水混合，提高了活性污泥的除磷效率。
4、本發明解決了傳統生物濾池除磷效果差、由于除磷填料中鐵離子的過度釋放從而引起出水色度超標問題。
5、本發明將異養反硝化與自養反硝化相結合，強化了對硝態氮的處理效率與效果，擺脫了部分污水中有機碳源不足對處理效果的影響。
6、相比AO除磷工藝，本發明除磷效果無硝酸鹽的干擾，除磷效果非常穩定。
7、相比傳統的聚磷菌除磷，本發明通過溶解氧的梯度式增加，在溶解氧含量下降的過程中，使聚磷菌吸收磷的速率減慢，并對溶解氧的量進行周期性補充，階梯型提高溶解氧的最大值，形成周期性緩沖，使得溶解氧不斷周期性增加，而聚磷菌吸收磷的量不斷增加達到飽和。
（發明人：周煒棋;張大超;彭敬賢;周彬）
