公布日：2022.08.19
申請日：2022.05.07
分類號：C02F1/00(2006.01)I;E03B1/02(2006.01)I;E03B3/32(2006.01)I;E03B3/34(2006.01)I
摘要
本發明提供了一種地下礦山廢水零排放工藝，包括用水系統、回水補給系統和新水補給系統，用水系統包括采礦系統、充填系統及選礦系統；新水補給系統包括井下涌水系統和外界水系統；包括如下步驟：首先計算出總用水量；其次計算出各個環節的回水補給量；再次計算出井下涌水量、多余水量以及堵水率，并設定預設堵水率的值；最后利用設定的預設堵水率計算出堵水后的井下涌水量，進而計算出外界補給量。本發明通過精準的計算，結合帷幕注漿和地表清污分流對井下涌水系統的涌水量進行限制，然后通過外界水系統進行補給，使井下涌出的水全部利用，整體上實現廢水零排放的綠色開采。
權利要求書
1.一種地下礦山廢水零排放工藝，其特征在于：包括用水系統、回水補給系統和新水補給系統，所述用水系統包括采礦系統、充填系統及選礦系統；所述新水補給系統包括井下涌水系統和外界水系統；包括如下步驟：S1.根據采礦、充填和選礦能力、工藝以及工作制度分別計算出所述采礦系統、所述充填系統及所述選礦系統的用水量，根據三者之和得到總用水量；S2.將所述采礦系統、所述充填系統及所述選礦系統產生的廢水進行分別處理得到回水補給，計算出處理后得到的回水補給量，將所述回水補給再用于所述用水系統；S3.根據礦區水文地質情況，計算出所述井下涌水系統的井下涌水量；根據步驟S2得到的所述回水補給量和所述井下涌水量之和與步驟S1得到的所述總用水量之差，得到多余水量；S4.根據S3得到的所述多余水量和所述井下涌水量計算出所述多余水量為零時的堵水率；利用預設方法對所述井下涌水系統的涌水處進行堵水處理，以達到高于所述堵水率的預設堵水率；S5.根據步驟S4得到的所述預設堵水率計算出所述井下涌水系統的堵水后的井下涌水量；根據S1得到的所述總用水量與步驟S2得到的所述回水補給量以及所述堵水后的井下涌水量之和的差值，計算出需要所述外界水系統提供的外界補給量。
2.根據權利要求1所述的地下礦山廢水零排放工藝，其特征在于：步驟S4中所述預設方法包括帷幕注漿和地表清污分流。
3.根據權利要求2所述的地下礦山廢水零排放工藝，其特征在于：所述帷幕注漿根據礦區水文地質情況，實時調整幕底深度與帷幕端點；所述地表清污分流是對地表溝渠實施清污分流。
4.根據權利要求1所述的地下礦山廢水零排放工藝，其特征在于：所述選礦系統包括水洗篩分系統、跳汰分選系統、洗砂系統和磨選及脫水系統；所述水洗篩分系統、所述跳汰分選系統和所述洗砂系統產生的廢水經跳汰及洗砂水處理系統處理后，再回用給所述選礦系統；少量地表沖洗水和所述磨選及脫水系統產生的精礦水及尾礦水經選礦廢水處理系統處理后，再回用給所述選礦系統。
5.根據權利要求4所述的地下礦山廢水零排放工藝，其特征在于：所述采礦系統產生的生產廢水，經礦井水處理系統處理后，再回用給所述用水系統。
6.根據權利要求5所述的地下礦山廢水零排放工藝，其特征在于：所述充填系統產生的廢水包括濃密機溢流水和充填泌水；所述濃密機溢流水經所述選礦廢水處理系統處理后，再回用給所述選礦系統；所述充填泌水經所述礦井水處理系統處理后，再回用給所述用水系統。
7.根據權利要求6所述的地下礦山廢水零排放工藝，其特征在于：所述井下涌水系統產生的井下涌水經所述礦井水處理系統處理后，再回用給所述用水系統。
8.根據權利要求1所述的地下礦山廢水零排放工藝，其特征在于：所述外界水系統為市政供水系統。
9.根據權利要求8所述的地下礦山廢水零排放工藝，其特征在于：所述市政供水系統除了給所述用水系統供水外，還給廠區生活系統供水；所述廠區生活系統產生的生活污水經處理后用于廠區綠化。
10.根據權利要求7所述的地下礦山廢水零排放工藝，其特征在于：廠區設有應急系統，所述應急系統能夠容納不低于10天的所述堵水后的井下涌水量；在廠區長期不作業時，所述井下涌水系統產生的所述井下涌水經所述礦井水處理系統處理后，作為生產用水用于附近工業園區的企業。
發明內容
本發明的目的在于提供一種地下礦山廢水零排放工藝，根據礦區水文地質情況計算出井下涌水量，再通過精準的計算得出井下涌水被完全利用時需要達到的堵水率，根據計算結果設置一個高于該堵水率的預設堵水率，從而使井下涌水完全被用水系統利用的同時再利用外界水系統進行補給，使井下涌水完全被利用，實現廢水零排放的綠色開采途徑。

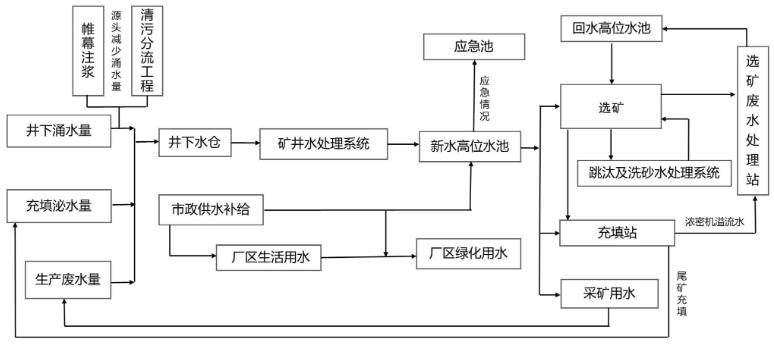

為實現上述發明目的，本發明提供了一種地下礦山廢水零排放工藝，包括用水系統、回水補給系統和新水補給系統，用水系統包括采礦系統、充填系統及選礦系統；新水補給系統包括井下涌水系統和外界水系統；包括如下步驟：
S1.根據采礦、充填和選礦能力、工藝以及工作制度分別計算出所述采礦系統、所述充填系統及所述選礦系統的用水量，根據三者之和得到總用水量；
S2.將所述采礦系統、所述充填系統及所述選礦系統產生的廢水進行分別處理得到回水補給，計算出處理后得到的回水補給量，將所述回水補給再用于所述用水系統；
S3.根據礦區水文地質情況，計算出所述井下涌水系統的井下涌水量；根據步驟S2得到的所述回水補給量和所述井下涌水量之和與步驟S1得到的所述總用水量之差，得到多余水量；
S4.根據S3得到的所述多余水量和所述井下涌水量計算出所述多余水量為零時的堵水率；利用預設方法對所述礦井涌水系統的涌水處進行堵水處理，以達到高于所述堵水率的預設堵水率；
S5.根據步驟S4得到的所述預設堵水率計算出所述井下涌水系統的堵水后的井下涌水量；根據S1得到的所述總用水量與步驟S2得到的所述回水補給量以及所述堵水后的井下涌水量之和的差值，計算出需要所述外界水系統提供的外界補給量。
作為本發明的進一步改進，步驟S4中所述預設方法包括帷幕注漿和地表清污分流。
作為本發明的進一步改進，所述帷幕注漿需要根據礦區水文地質情況，實時調整幕底深度與帷幕端點；所述地表清污分流是對地表溝渠實施清污分流。
作為本發明的進一步改進，所述選礦系統包括水洗篩分系統、跳汰分選系統、洗砂系統和磨選及脫水系統；所述水洗篩分系統、所述跳汰分選系統和所述洗砂系統產生的廢水經跳汰及洗砂水處理系統處理后，再回用給所述選礦系統；少量地表沖洗水和所述磨選及脫水系統產生的精礦水及尾礦水經選礦廢水處理系統處理后，再回用給所述選礦系統。
作為本發明的進一步改進，所述采礦系統產生的生產廢水，經礦井水處理系統處理后，再回用給所述用水系統。
作為本發明的進一步改進，所述充填系統產生的廢水包括濃密機溢流水和充填泌水；所述濃密機溢流水經所述選礦廢水處理系統處理后，再回用給所述選礦系統；所述充填泌水經所述礦井水處理系統處理后，再回用給所述用水系統。
作為本發明的進一步改進，所述井下涌水系統產生的井下涌水經所述礦井水處理系統處理后，再回用給所述用水系統。
作為本發明的進一步改進，所述外界水系統為市政供水系統。
作為本發明的進一步改進，所述市政供水系統除了給所述用水系統供水外，還給廠區生活系統供水；所述廠區生活系統產生的生活污水經處理后用于廠區綠化。
作為本發明的進一步改進，廠區設有應急系統，所述應急系統能夠容納不低于10天的所述堵水后的井下涌水量；在廠區長期不作業時，所述井下涌水系統產生的所述井下涌水經所述礦井水處理系統處理后，作為生產用水用于附近工業園區的企業。
本發明的有益效果是：
(1)本發明提供的地下礦山廢水零排放工藝，根據礦區水文地質情況計算出井下涌水量，再通過精準的計算得出井下涌水被完全利用時需要達到的堵水率，根據計算結果設置一個高于該堵水率的預設堵水率，利用帷幕注漿和地表清污分流對井下涌水系統的涌水處進行堵水處理，以達到預設堵水率，從而使井下涌水完全被用水系統利用，再結合外界水系統進行補給。該工藝通過精準的計算和精細化的實施過程，使井下涌水完全被利用，避免其外排造成水資源污染，實現廢水零排放的綠色開采途徑，最大程度地保護了生態環境。
(2)本發明對不同系統產生的廢水及同一系統產生的不同種類的廢水采用分別處理和分別回用，以實現廢水的全部循環利用。根據不同種類廢水的具體情況，選用最合適的回收處理方法，不僅處理量少，而且不會(huì )造成廢水的過度處理以減少生產成本。
(3)本發明提供的地下礦山廢水零排放工藝，采用帷幕注漿和地表清污分流從源頭上減少了井下水的涌出，再結合采選廢水處理回用等處置方案，整體上實現廢水零排放的綠色開采，環境風險防范措施可行，環境風險可控，對水環境沒有新增污染物，不影響下游飲用水源和生態環境，尤其對水環境敏感脆弱地區值得借鑒。
（發明人：劉澤洲;潘冬;田志剛;歐陽仕元;王俊;陳尚周;王宇;歐昌文;雷明;李運勝;趙忠花;羅振宇;廖九波;鄂玉強;李昕蔚;李智;李真;劉志軍;王筱添;方慶紅;趙曉昕;羅靜）
