公布日：2022.04.12
申請日：2021.12.16
分類號：C02F9/12(2006.01)I;C02F1/48(2006.01)I
摘要
本發明涉及一種污水過濾凈化設備，包括凈化腔及與所述凈化腔連接且通過通孔與所述凈化腔內側連通的導流腔，所述凈化腔的內側設置有凈化組件；所述導流腔的內側轉動安裝有柱形管，所述柱形管上設置有落水孔，所述柱形管的內側安裝有多個磁吸板，且所述柱形管的一側端部安裝有控制組件，所述控制組件與鉸接在所述導流腔內壁上的擋板組件連接，位于所述擋板組件遠離所述柱形管一側的導流腔通過連通管與設置在所述凈化腔側端的收集箱連通；所述柱形管還與安裝在所述導流腔外側的驅動機構連接；所述污水過濾凈化設備還包括安裝在所述柱形管與所述導流腔內壁連接處的接觸組件，所述接觸組件與所述磁吸板電連接。
權利要求書
1.一種污水過濾凈化設備，其特征在于，所述污水過濾凈化設備包括凈化腔(15)及與所述凈化腔(15)連接且通過通孔(23)與所述凈化腔(15)內側連通的導流腔(3)，所述凈化腔(15)的內側設置有凈化組件；所述導流腔(3)的內側轉動安裝有柱形管(16)，所述柱形管(16)上設置有落水孔(22)，當所述落水孔(22)與所述通孔(23)連通時，所述導流腔(3)與所述凈化腔(15)連通，所述柱形管(16)的內側安裝有多個磁吸板(17)，且所述柱形管(16)的一側端部安裝有控制組件，所述控制組件與鉸接在所述導流腔(3)內壁上的擋板組件連接，用于控制所述擋板組件運動，以實現擋板組件兩側的導流腔(3)連通，位于所述擋板組件遠離所述柱形管(16)一側的導流腔(3)通過連通管(2)與設置在所述凈化腔(15)側端的收集箱(1)連通；所述柱形管(16)還與安裝在所述導流腔(3)外側的驅動機構連接，所述驅動機構驅動所述柱形管(16)轉動以帶動控制組件運動。
2.根據權利要求1所述的一種污水過濾凈化設備，其特征在于，所述擋板組件包括四個結構相同的扇形板，且四個扇形板相鄰側相互接觸呈圓形結構，所述扇形板鉸接在所述導流腔(3)的內壁上。
3.根據權利要求2所述的一種污水過濾凈化設備，其特征在于，所述控制組件包括固定在所述柱形管(16)上的螺紋桿(20)及與所述螺紋桿(20)螺紋連接的螺紋套筒(19)，所述螺紋套筒(19)的側端通過與之鉸接的連接桿(18)與所述扇形板鉸接。
4.根據權利要求1所述的一種污水過濾凈化設備，其特征在于，所述污水過濾凈化設備還包括安裝在所述柱形管(16)與所述導流腔(3)內壁連接處的接觸組件，所述接觸組件與所述磁吸板(17)電連接，當所述柱形管(16)轉動以通過控制組件控制擋板組件運動，使得導流腔(3)處于導通狀態時，所述接觸組件與所述磁吸板(17)處于斷路狀態，且所述落水孔(22)與所述通孔(23)錯開。

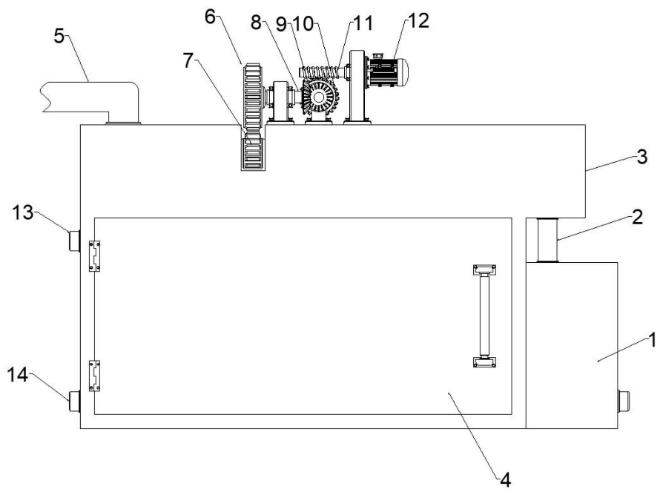

5.根據權利要求4所述的一種污水過濾凈化設備，其特征在于，所述驅動機構包括安裝在所述導流腔(3)上的電機(12)，所述電機(12)的輸出軸上固定有蝸桿(11)，所述蝸桿(11)與轉動安裝在所述導流腔(3)上的蝸輪(10)嚙合，所述蝸輪(10)的轉軸通過錐齒輪組(9)轉動安裝有傳動桿(8)，所述傳動桿(8)上固定有驅動齒輪(6)，所述驅動齒輪(6)與安裝在所述柱形管(16)外壁上的弧形齒板(7)嚙合。
6.根據權利要求5所述的一種污水過濾凈化設備，其特征在于，所述柱形管(16)的外壁上還固定有環形凸起(29)，所述環形凸起(29)與設置在所述導流腔(3)內壁上的環形槽(30)滑動配合，所述接觸組件安裝在所述環形凸起(29)與所述環形槽(30)之間。
7.根據權利要求6所述的一種污水過濾凈化設備，其特征在于，所述接觸組件包括固定在所述環形凸起(29)上的弧形接觸片(27)及固定在所述環形槽(30)內壁上且與所述弧形接觸片(27)適配的彈性接觸片(28)。
8.根據權利要求1所述的一種污水過濾凈化設備，其特征在于，所述凈化組件包括可拆卸安裝在所述凈化腔(15)內的過濾組件。
9.根據權利要求8所述的一種污水過濾凈化設備，其特征在于，所述過濾組件包括沿水流動方向依次設置的過濾網(24)、沸石層(25)及活性炭層(26)。
10.根據權利要求1所述的一種污水過濾凈化設備，其特征在于，所述凈化腔(15)上還安裝有排污管(13)，所述排污管(13)位于所述過濾網(24)朝向所述導流腔(3)一側的凈化腔(15)側壁上。
發明內容
本發明的目的在于提供一種污水過濾凈化設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種污水過濾凈化設備，所述污水過濾凈化設備包括凈化腔及與所述凈化腔連接且通過通孔與所述凈化腔內側連通的導流腔，所述凈化腔的內側設置有凈化組件；
所述導流腔的內側轉動安裝有柱形管，所述柱形管上設置有落水孔，當所述落水孔與所述通孔連通時，所述導流腔與所述凈化腔連通，所述柱形管的內側安裝有多個磁吸板，且所述柱形管的一側端部安裝有控制組件，所述控制組件與鉸接在所述導流腔內壁上的擋板組件連接，用于控制所述擋板組件運動，以實現擋板組件兩側的導流腔連通，位于所述擋板組件遠離所述柱形管一側的導流腔通過連通管與設置在所述凈化腔側端的收集箱連通；
所述柱形管還與安裝在所述導流腔外側的驅動機構連接，所述驅動機構驅動所述柱形管轉動以帶動控制組件運動；
所述污水過濾凈化設備還包括安裝在所述柱形管與所述導流腔內壁連接處的接觸組件，所述接觸組件與所述磁吸板電連接，當所述柱形管轉動以通過控制組件控制擋板組件運動，使得導流腔處于導通狀態時，所述接觸組件與所述磁吸板處于斷路狀態，且所述落水孔與所述通孔錯開。
作為本發明進一步的方案：所述擋板組件包括四個結構相同的扇形板，且四個扇形板相鄰側相互接觸呈圓形結構，所述扇形板鉸接在所述導流腔的內壁上。
作為本發明再進一步的方案：所述控制組件包括固定在所述柱形管上的螺紋桿及與所述螺紋桿螺紋連接的螺紋套筒，所述螺紋套筒的側端通過與之鉸接的連接桿與所述扇形板鉸接。
作為本發明再進一步的方案：所述驅動機構包括安裝在所述導流腔上的電機，所述電機的輸出軸上固定有蝸桿，所述蝸桿與轉動安裝在所述導流腔上的蝸輪嚙合，所述蝸輪的轉軸通過錐齒輪組轉動安裝有傳動桿，所述傳動桿上固定有驅動齒輪，所述驅動齒輪與安裝在所述柱形管外壁上的弧形齒板嚙合。
作為本發明再進一步的方案：所述柱形管的外壁上還固定有環形凸起，所述環形凸起與設置在所述導流腔內壁上的環形槽滑動配合，所述接觸組件安裝在所述環形凸起與所述環形槽之間。
作為本發明再進一步的方案：所述接觸組件包括固定在所述環形凸起上的弧形接觸片及固定在所述環形槽內壁上且與所述弧形接觸片適配的彈性接觸片。
作為本發明再進一步的方案：所述凈化組件包括可拆卸安裝在所述凈化腔內的過濾組件，所述過濾組件包括沿水流動方向依次設置的過濾網、沸石層及活性炭層。
作為本發明再進一步的方案：所述凈化腔上還安裝有排污管，所述排污管位于所述過濾網朝向所述導流腔一側的凈化腔側壁上。
與現有技術相比，本發明的有益效果是：本發明設計新穎，保持通孔與落水孔保持連通狀態，水通過進水管進入到導流腔內，當水經過柱形管時，通過柱形管內側的磁吸板對水內含有的金屬雜質進行磁吸，以將金屬雜質去除，磁吸后的水進入到凈化腔內，通過凈化腔內的凈化組件凈化后通過排水管排出，當磁吸一段時間后，通過設置的驅動機構驅動柱形管轉動，帶動控制組件控制擋板組件開啟，且此時，通孔與落水孔錯開，磁吸板在接觸組件的作用下失去磁力，繼續向導流腔內通入水，以使得磁吸板上的金屬雜質進入到收集箱內，以實現磁吸板的有效處理，無需進行拆卸或人工清理，自動化程度高，有效的提高了水質處理效果。
（發明人：倪榮國;劉田田;王秀;張永梅）
