公布日：2022.04.29
申請日：2021.12.22
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N
摘要

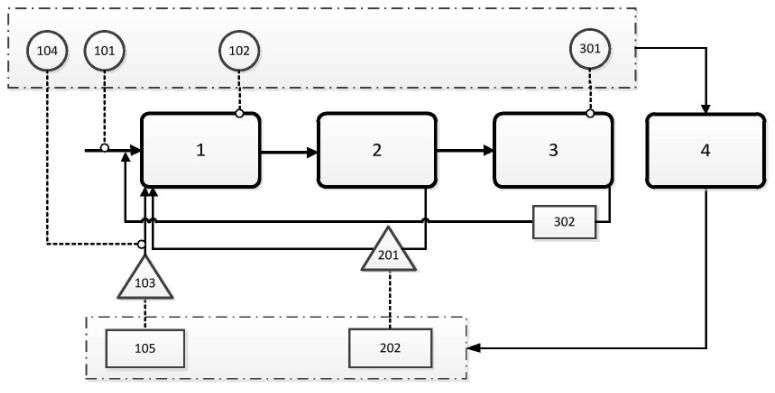

本發明公開了一種污水處理廠生物脫氮控制裝置及控制方法，包括：依次連接的缺氧池、好氧池、二沉池；缺氧池的進水端設有進水流量計和外碳源藥劑投加單元，缺氧池的出水端設有在線硝氮儀；好氧池的出水端設有連接至缺氧池進水端的內回流單元；二沉池的出水端設有在線氨氮硝氮儀和連接至缺氧池進水端的外回流單元；與進水流量計、在線硝氮儀、在線氨氮硝氮儀和外碳源藥劑投加單元連接的控制器，控制器根據進水流量、第一硝氮濃度、第二硝氮濃度和氨氮濃度，獲得碳源藥劑投加量、內回流量和曝氣量指示，并基于碳源藥劑投加量、內回流量和曝氣量指示進行生物脫氮控制。本發明集碳源藥劑投加調控、內回流量調控、曝氣量指示三個功能于一體實現脫氮。
權利要求書
1.一種污水處理廠生物脫氮控制裝置，其特征在于，包括：依次連接的缺氧池、好氧池、二沉池；所述缺氧池的進水端設有進水流量計和外碳源藥劑投加單元，所述進水流量計用于測量進水流量，所述外碳源藥劑投加單元用于向所述缺氧池內投加碳源藥劑，所述缺氧池的出水端設有在線硝氮儀，所述在線硝氮儀用于測量缺氧池出水的第一硝氮濃度；所述好氧池的出水端設有內回流單元，所述內回流單元連接至所述缺氧池的進水端，所述內回流單元用于將混合液回流至缺氧池的進水端；所述二沉池的出水端設有在線氨氮硝氮儀和外回流單元，所述在線氨氮硝氮儀用于測量二沉池出水氨氮濃度及第二硝氮濃度，所述外回流單元連接至所述缺氧池的進水端，所述外回流單元用于將回流污泥回流至缺氧池的進水端；控制器，所述控制器與所述進水流量計、在線硝氮儀、在線氨氮硝氮儀、內回流單元、外回流單元和外碳源藥劑投加單元連接，所述控制器根據進水流量、第一硝氮濃度、第二硝氮濃度和二沉池出水氨氮濃度，獲得碳源藥劑投加量、內回流量和曝氣量指示，并基于所述碳源藥劑投加量、內回流量和曝氣量指示進行生物脫氮控制；其中，通過第一前饋控制模式、后饋控制模式或第一優化模式獲得碳源藥劑投加量；所述第一前饋控制模式為：
其中，DOS1為第一前饋模式碳源藥劑投加量，單位為L(cháng)/h，ζ1為投加系數，CNH為藥劑投加時刻前T1時間所對應的缺氧池進水氨氮濃度，單位為mg/L，NOEFFSET為二沉池出水硝氮設定濃度，單位為mg/L，QinT為藥劑投加時刻前T1時間所對應的前10分鐘進水流量均值，單位為m3/h，
，Vano為缺氧池的有效容積，單位為m3，Vox為好氧池的有效容積，單位為m3，Qin為當前時刻前10分鐘進水流量均值，單位為m3/h，R為Qin對應的外回流比，r為Qin對應的內回流比，ρ為外碳源藥劑密度，單位為kg/L，W為外碳源藥劑有效含量，單位為％，Eq1為碳源藥劑化學需氧量當量，單位為kgCOD/kg；所述后饋控制模式為：
其中，DOS2為后饋模式碳源藥劑投加量，單位為L(cháng)/h，ζ2為投加系數，NOEFFACT為第二硝氮濃度，單位為mg/L，NOEFFSET為二沉池出水硝氮設定濃度，單位為mg/L，DOS0為上一周期實際碳源投加量，單位為L(cháng)/h；第一優化模式通過下述步驟獲得碳源藥劑投加量：通過第一前饋控制模式或后饋控制模式獲得碳源藥劑投加量；比較第二硝氮濃度與二沉池的出水硝氮設定濃度，以及第一硝氮濃度與缺氧池的出水硝氮設定濃度；當第二硝氮濃度大于二沉池的出水硝氮設定濃度，且第一硝氮濃度大于缺氧池的出水硝氮設定濃度時，增大所述碳源藥劑投加量，當第二硝氮濃度小于二沉池的出水硝氮設定濃度，且第一硝氮濃度小于缺氧池的出水硝氮設定濃度時，減小所述碳源藥劑投加量。
2.根據權利要求1所述的污水處理廠生物脫氮控制裝置，其特征在于，所述缺氧池的進水端與污水進水管連接，所述污水進水管上設置進水流量計。
3.根據權利要求2所述的污水處理廠生物脫氮控制裝置，其特征在于，所述外碳源藥劑投加單元包括加藥泵變頻器、加藥泵和碳源加藥流量計，所述加藥泵變頻器分別與所述控制器和加藥泵連接，所述加藥泵分別與所述加藥泵變頻器和所述碳源加藥流量計連接，且所述加藥泵和所述碳源加藥流量計均設置在缺氧池的進水端；所述外回流單元設置在所述二沉池的出水端，所述外回流單元包括外回流泵和外回流管道，所述外回流泵分別與所述二沉池的出水端和外回流管道的一端連接，所述外回流管道的另一端與所述缺氧池的進水端連接；所述內回流單元包括內回流泵變頻器、內回流泵和內回流管道，所述內回流泵變頻器分別與所述控制器和所述內回流泵連接，所述內回流泵分別與所述好氧池的出水端和內回流管道的一端連接，所述內回流管道的另一端與所述缺氧池的進水端連接。
4.根據權利要求1所述的污水處理廠生物脫氮控制裝置，其特征在于，通過第二前饋控制模式或第二優化模式獲得內回流量，所述第二前饋控制模式為：
其中：r0為內回流比，CNH為藥劑投加時刻前T1時間所對應的缺氧池進水氨氮濃度單位為mg/L，
，Vano為缺氧池的有效容積，單位為m3，Vox為好氧池的有效容積，單位為m3，Qin為當前時刻前10分鐘進水流量均值，單位為m3/h，R為Qin對應的外回流比，r為Qin對應的內回流比，NOEFFSET為二沉池出水硝氮設定濃度，單位為mg/L，NHEFFSET為二沉池出水氨氮設定濃度，單位為mg/L；Qr為內回流量，單位為m3/h。
5.根據權利要求4所述的污水處理廠生物脫氮控制裝置，其特征在于，第二優化模式通過下述步驟獲得內回流量：通過第二前饋控制模式獲得內回流量；比較第二硝氮濃度與二沉池的出水硝氮設定濃度，以及第一硝氮濃度與缺氧池的出水硝氮設定濃度；當第二硝氮濃度大于二沉池的出水硝氮設定濃度，且第一硝氮濃度小于缺氧池的出水硝氮設定濃度時，調大所述內回流量，當第二硝氮濃度小于二沉池的出水硝氮設定濃度時，調小所述內回流量。
6.根據權利要求1所述的污水處理廠生物脫氮控制裝置，其特征在于，通過下述步驟獲得曝氣量指示：將二沉池出水氨氮濃度與二沉池出水氨氮設定濃度進行比較，當二沉池出水氨氮濃度大于二沉池出水氨氮設定濃度時，調增曝氣量，當二沉池出水氨氮濃度小于二沉池出水氨氮設定濃度時，調減曝氣量。
7.一種污水處理廠生物脫氮控制方法，利用權利要求1-6中任一項所述的污水處理廠生物脫氮控制裝置，其特征在于，包括：采集進水流量、進水氨氮濃度、第一硝氮濃度、二沉池出水氨氮濃度及第二硝氮濃度；根據進水流量、進水氨氮濃度、第一硝氮濃度和第二硝氮濃度，獲得碳源藥劑投加量；根據進水氨氮濃度、第一硝氮濃度和第二硝氮濃度獲得內回流量；根據所述二沉池出水氨氮濃度獲得曝氣量指示。
（發明人：王佳偉;文鵬麗;焦二龍;張麗芳;張海龍;白江波;文洋;王歡歡;孟曉宇）
