公布日：2022.11.25
申請日：2022.08.22
分類號：C02F11/121(2019.01)I
摘要
本發明公開了一種轉子式污泥干化裝置，包括第一干化筒、第一轉軸、第二干化筒、第二轉軸、第三干化筒、第三轉軸、第一連接筒、第二連接筒、主熱煙氣進口、主濕煙氣出口，所述第一干化筒水平設置，第一轉軸穿過第一干化筒，第一轉軸與第一干化筒同軸，第一轉軸一端與一個第一電機相連，第一轉軸上設有第一攪拌推動槳葉，第一攪拌推動槳葉位于第一干化筒內。本發明通過將第一干化筒、第二干化筒、第三干化筒依次相連，使得整個干化裝置的整體長度變小，干化裝置在豎直方向上的空間利用得到了有效的提高，有效的提高了空間利用率。
權利要求書

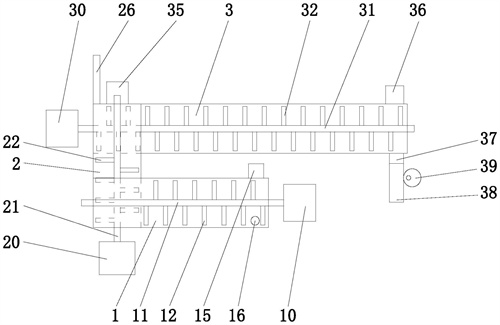

1.一種轉子式污泥干化裝置，其特征在于：包括第一干化筒(1)、第一轉軸(11)、第二干化筒(2)、第二轉軸(21)、第三干化筒(3)、第三轉軸(31)、第一連接筒(27)、第二連接筒(28)、主熱煙氣進口(15)、主濕煙氣出口(36)，所述第一干化筒(1)水平設置，第一轉軸(11)穿過第一干化筒(1)，第一轉軸(11)與第一干化筒(1)同軸，第一轉軸(11)一端與一個第一電機(10)相連，第一轉軸(11)上設有第一攪拌推動槳葉(12)，第一攪拌推動槳葉(12)位于第一干化筒(1)內，所述第一干化筒(1)的頂部靠近第一電機(10)處設有一個主熱煙氣進口(15)，第一干化筒(1)的側壁靠近第一電機(10)處設有一個進料口(16)，所述第二干化筒(2)豎直設置，第二干化筒(2)與第一干化筒(1)之間通過一根水平設置的第一連接筒(27)相連通，第一連接筒(27)固定在第一干化筒(1)側壁的遠離第一電機(10)處，第一連接筒(27)固定在第二干化筒(2)側壁的底部，所述第二轉軸(21)穿過第二干化筒(2)，第二轉軸(21)與第二干化筒(2)同軸，第二轉軸(21)一端與一個第二電機(20)相連，第二轉軸(21)上設有第二攪拌推動槳葉(22)，第二攪拌推動槳葉(22)位于第二干化筒(2)內，所述第三干化筒(3)與第一干化筒(1)平行，第三轉軸(31)穿過第三干化筒(3)，第三轉軸(31)與第三干化筒(3)同軸，第三轉軸(31)三端與一個第三電機(30)相連，第三轉軸(31)上設有第三攪拌推動槳葉(32)，第三攪拌推動槳葉(32)位于第三干化筒(3)內，所述第三干化筒(3)的頂部遠離第三電機(30)處設有一個主濕煙氣出口(36)，第三干化筒(3)的底部遠離第三電機(30)處設有一個出料口(37)，所述第二干化筒(2)與第三干化筒(3)之間通過一根水平設置的第二連接筒(28)相連通，第二連接筒(28)固定在第三干化筒(3)側壁的靠近第三電機(30)處，第二連接筒(28)固定在第二干化筒(2)側壁的頂部，所述第一電機(10)到第一轉軸(11)末端的方向與第三電機(30)到第三轉軸(31)末端的方向相反。
2.如權利要求1所述的一種轉子式污泥干化裝置，其特征在于：所述第一電機(10)、第二電機(20)、第三電機(30)均帶有減速器，第一電機(10)、第二電機(20)、第三電機(30)均可獨立的進行調節。
3.如權利要求1所述的一種轉子式污泥干化裝置，其特征在于：所述進料口(16)與一個螺旋進料器相連。
4.如權利要求1所述的一種轉子式污泥干化裝置，其特征在于：所述第二干化筒(2)的頂端設有一根輔助濕煙氣出氣管(26)，第二轉軸(21)的底部與第二電機(20)相連，第三干化筒(3)的頂部靠近第三電機(30)處設有一個輔助熱煙氣進口(35)。
5.如權利要求1所述的一種轉子式污泥干化裝置，其特征在于：所述出料口(37)與一根出料軟管(38)相連，出料軟管(38)的外側設有至少一個偏心輪(39)，偏心輪(39)與輔助電機相連，偏心輪(39)可迫使出料軟管(38)擺動。
6.如權利要求1所述的一種轉子式污泥干化裝置，其特征在于：所述第一干化筒(1)的與第一連接筒(27)相交區域不設有第一攪拌推動槳葉(12)，所述第二干化筒(2)的與第三連接筒相交區域不設有第二攪拌推動槳葉(22)。
【發明內容】
本發明的目的就是解決現有技術中的問題，提出一種轉子式污泥干化裝置，能夠使轉子式污泥干化裝置在不減少容積的前提下長度得到了有效的減少，提高了空間利用率。
為實現上述目的，本發明提出了一種轉子式污泥干化裝置，包括第一干化筒、第一轉軸、第二干化筒、第二轉軸、第三干化筒、第三轉軸、第一連接筒、第二連接筒、主熱煙氣進口、主濕煙氣出口，所述第一干化筒水平設置，第一轉軸穿過第一干化筒，第一轉軸與第一干化筒同軸，第一轉軸一端與一個第一電機相連，第一轉軸上設有第一攪拌推動槳葉，第一攪拌推動槳葉位于第一干化筒內，所述第一干化筒的頂部靠近第一電機處設有一個主熱煙氣進口，第一干化筒的側壁靠近第一電機處設有一個進料口，所述第二干化筒豎直設置，第二干化筒與第一干化筒之間通過一根水平設置的第一連接筒相連通，第一連接筒固定在第一干化筒側壁的遠離第一電機處，第一連接筒固定在第二干化筒側壁的底部，所述第二轉軸穿過第二干化筒，第二轉軸與第二干化筒同軸，第二轉軸一端與一個第二電機相連，第二轉軸上設有第二攪拌推動槳葉，第二攪拌推動槳葉位于第二干化筒內，所述第三干化筒與第一干化筒平行，第三轉軸穿過第三干化筒，第三轉軸與第三干化筒同軸，第三轉軸三端與一個第三電機相連，第三轉軸上設有第三攪拌推動槳葉，第三攪拌推動槳葉位于第三干化筒內，所述第三干化筒的頂部遠離第三電機處設有一個主濕煙氣出口，第三干化筒的底部遠離第三電機處設有一個出料口，所述第二干化筒與第三干化筒之間通過一根水平設置的第二連接筒相連通，第二連接筒固定在第三干化筒側壁的靠近第三電機處，第二連接筒固定在第二干化筒側壁的頂部，所述第一電機到第一轉軸末端的方向與第三電機到第三轉軸末端的方向相反。
作為優選，所述第一電機、第二電機、第三電機均帶有減速器，第一電機、第二電機、第三電機均可獨立的進行調節。
作為優選，所述進料口與一個螺旋進料器相連。
作為優選，所述第二干化筒的頂端設有一根輔助濕煙氣出氣管，第二轉軸的底部與第二電機相連，第三干化筒的頂部靠近第三電機處設有一個輔助熱煙氣進口。
作為優選，所述出料口與一根出料軟管相連，出料軟管的外側設有至少一個偏心輪，偏心輪與輔助電機相連，偏心輪可迫使出料軟管擺動。
作為優選，所述第一干化筒的與第一連接筒相交區域不設有第一攪拌推動槳葉，所述第二干化筒的與第三連接筒相交區域不設有第二攪拌推動槳葉。
本發明的有益效果：本發明通過將第一干化筒、第二干化筒、第三干化筒依次相連，使得整個干化裝置的整體長度變小，干化裝置在豎直方向上的空間利用得到了有效的提高，有效的提高了空間利用率；同時第一轉軸、第二轉軸、第三轉軸可做得更短，不易變小扭曲，有效的提高了使用壽命；輔助濕煙氣出氣管和輔助熱煙氣進口的設置使得裝置的干化效果得到了有效的提高。
（發明人：費波;朱富英;朱文超;呂嶺;林明飛;丁云超）
