公布日：2022.12.13
申請日：2022.10.20
分類號：C02F11/13(2019.01)I
摘要
本發明涉及污泥干燥技術領域，尤其涉及圓盤式污泥干燥機。本申請在中空軸內增加了蒸氣軸和控制軸，蒸氣軸上設有若組連通管，每個連通管均對應一個圓盤，通過控制軸可以控制連通管接通圓盤的數量，進而控制圓盤的蒸氣流量，以此再控制圓盤的溫度。其實現了智能化的污泥生產制造，可以根據污泥的生產需要，調節圓盤溫度，以此保證污泥不會(huì )太快干結或者排出的污泥太干。
權利要求書

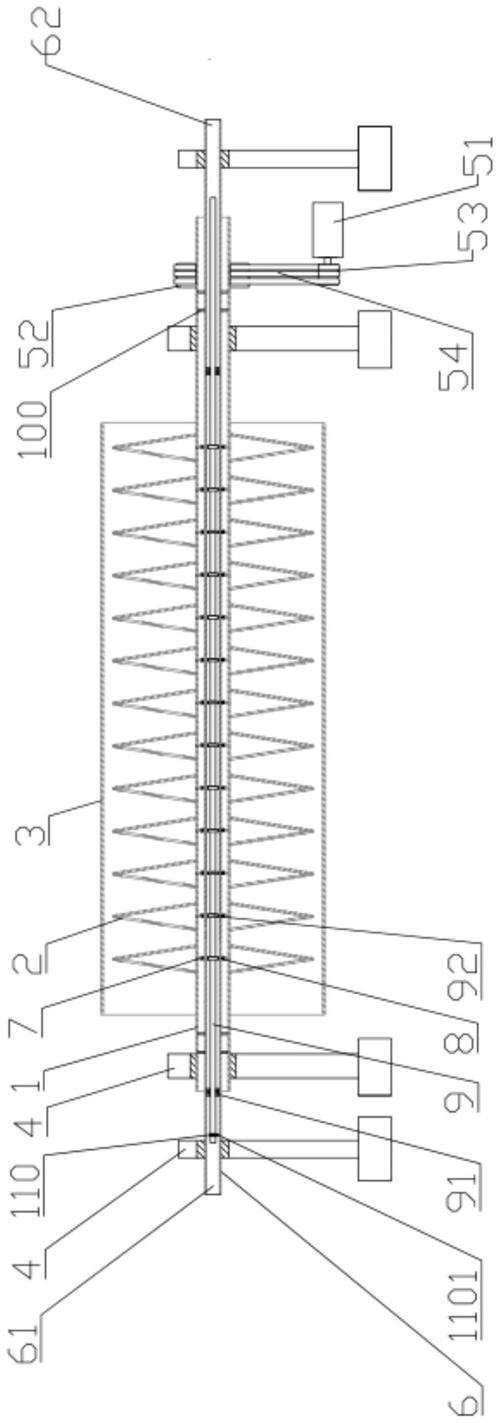

1.一種圓盤式污泥干燥機，包括中空軸（1）和一組中心貫穿的圓盤（2），中空軸（1）貫通殼體（3），在從殼體（3）突出的中空軸（1）的兩端，設有固定中空軸（1）并使其能夠旋轉的軸承座（4），并且在其中一端，設有驅動中空軸（1）旋轉的驅動機構，驅動機構包括馬達、減速機（51）、第一鏈輪（52）、第二鏈輪（53）、驅動鏈（54），第一鏈輪（52）固定于中空軸（1）的外部，第二鏈輪（53）固定于減速機（51）上，馬達連接減速機（51），驅動鏈（54）連接第一鏈輪（52）和第二鏈輪（53）,通過馬達驅動減速機（51），再由驅動鏈（54）帶動中空軸（1）旋轉；其特征在于：在中空軸（1）內，設有貫通中空軸（1）的蒸氣管（6），蒸氣管（6）兩端有蒸氣供給口（61），以及將蒸氣和/或者冷凝水排出的蒸氣排出口（62）；圓盤（2）沿著中空軸（1）的軸向間隔的設置，每個圓盤（2）均設有多個沿著圓盤（2）周向間隔分布的通氣管（7），通氣管（7）固定在中空軸（1）內壁上并且通氣管（7）連通圓盤（2）的空腔；蒸氣管（6）的外周壁上設有沿軸向間隔設置的多組連通管（8），每組連通管（8）均對應一個圓盤（2），每組連通管（8）均包含多個沿周向間隔設置連通管（8），每個連通管（8）均對應圓盤（2）上的一個通氣管（7）設置，連通管（8）與通氣管（7）斷開或接通，蒸氣管（6）內設有控制連通管（8）與通氣管（7）接通數量的控制設備，連通管（8）與通氣管（7）連通時將蒸氣導入圓盤（2）內；連通管（8）包括一個圓柱型的圓管部（81），圓管部（81）穿插在蒸氣管（6）的管壁上，圓管部（81）可以沿所述蒸氣管（6）的軸向運動，圓管部（81）前端有球頭部（82），球頭部（82）與圓管部（81）連通，在球頭部（82）內設一個活塞（83），活塞（83）與球頭部（82）前端內腔匹配，活塞（83）尾部有活塞桿（84），圓管部（81）內設有固定活塞桿（84）的軸固定盤（85），軸固定盤（85）上分布有若干通孔，通孔作用是保持圓管部（81）的暢通，軸固定盤（85）與活塞（83）之間有彈簧（86），彈簧（86）套在活塞桿（84）上，活塞（83）在彈簧（86）作用下堵住球頭部（82）前端，通過控制設備控制連通管（8）向外移動，連通管（8）向外移動時，通氣管（7）插入連通管（8）前端的球頭部（82）內，將活塞（83）向連通管（8）內頂，使通氣管（7）與連通管（8）接通，蒸氣管（6）內的蒸氣沿連通管（8）、通氣管（7）進入圓盤（2）。
2.根據權利要求1所述的一種圓盤式污泥干燥機，其特征在于：控制設備包括一個控制軸（9），控制軸（9）通過軸承（91）可轉動的安裝在蒸氣管（6）內，該控制軸（9）上對應每組連通管（8）均設有一個控制盤（92），控制盤（92）的外周設有等角度分布的扇形凸起，每個扇形凸起均對應一個連通管（8）設置，扇形凸起包括A型扇形凸起（93）和B型扇形凸起（94），B型扇形凸起（94）的弧度是A型扇形凸起（93）的兩倍，A型扇形凸起（93）和B型扇形凸起（94）交錯的分布。
3.根據權利要求2所述的一種圓盤式污泥干燥機，其特征在于：控制設備還包括渦輪（110）、蝸桿（1101）以及電機，渦輪（110）固定在控制軸（9）外周上，蝸桿（1101）固定在蒸氣管（6）上并且蝸桿（1101）貫穿到蒸氣管（6）內與渦輪（110）連接，電機固定在蒸氣管（6）外部并且與渦桿傳動連接，通過電機帶動渦桿，蝸桿（1101）驅帶動渦輪（110）的方式驅動控制軸（9）旋轉，進而控制控制圓盤（2）的蒸氣流量。
發明內容
本發明目的在于提供一種能根據污泥含水量和/或排出污泥含水量要求自動調整圓盤溫度的智能化的圓盤式污泥干燥機。
本發明實施例采用下述技術方案：
一種圓盤式污泥干燥機，包括中空軸和一組中心貫穿的圓盤，中空軸貫通殼體，在從殼體突出的中空軸的兩端，設有固定中空軸并使其能夠旋轉的軸承座，并且在其中一端，設有驅動中空軸旋轉的驅動機構，驅動機構包括馬達、減速機、第一鏈輪、第二鏈輪、驅動鏈，第一鏈輪固定于中空軸的外部，第二鏈輪固定于減速機上，馬達連接減速機，驅動鏈連接第一鏈輪和第二鏈輪。通過馬達驅動減速機，再由驅動鏈帶動中空軸旋轉；
在中空軸內，設有貫通中空軸的蒸氣管，蒸氣管兩端有蒸氣供給口，以及將蒸氣和/或者冷凝水排出的蒸氣排出口，蒸氣管兩端貫通中空軸，在從中空軸突出的蒸氣管的兩端，設有固定蒸氣管并使其能夠旋轉的軸承座，并且在其兩端分別設有旋轉接頭，通過旋轉接頭使蒸氣管兩端分別連接進氣管和出水管；
圓盤沿著中空軸的軸向間隔的設置，每個圓盤均設有多個沿著圓盤周向間隔分布的通氣管，通氣管固定在中空軸內壁上并且通氣管連通圓盤的空腔；
蒸氣管的外周壁上設有沿軸向間隔設置的多組連通管，每組連通管均對應一個圓盤，每組連通管均包含多個沿周向間隔設置連通管，每個連通管均對應圓盤上的一個通氣管設置，連通管與通氣管可斷開或接通，蒸氣管內設有控制連通管與通氣管接通數量的控制設備，連通管與通氣管連通時將蒸氣導入圓盤內。
進一步的，連通管包括一個圓柱型的圓管部，圓管部穿插在蒸氣管的管壁上，圓管部可以沿所述蒸氣管的軸向運動，圓管部前端有球頭部，球頭部與圓管部連通，在球頭部?jì)仍O一個活塞，活塞與球頭部前端內腔匹配，活塞尾部有活塞桿，圓管部?jì)仍O有固定活塞桿的軸固定盤，軸固定盤上分布有若干通孔，通孔作用是保持圓管部的暢通，軸固定盤與活塞之間有彈簧，彈簧套在活塞桿上，活塞在彈簧作用下堵住球頭部前端，通過控制設備可以控制連通管向外移動，連通管向外移動時，通氣管插入連通管前端的球頭部?jì)�，將活塞向連通管內頂，使通氣管與連通管接通，蒸氣管內的蒸氣可以沿連通管、通氣管進入圓盤。
進一步的，控制設備包括一個控制軸，控制軸通過軸承可轉動的安裝在蒸氣管內，該控制軸上對應每組連通管均設有一個控制盤，控制盤的外周設有等角度分布的扇形凸起，每個扇形凸起均對應一個連通管設置，扇形凸起包括A型扇形凸起和B型扇形凸起，B型扇形凸起的弧度是A型扇形凸起的兩倍，A型扇形凸起和B型扇形凸起交錯的分布。
進一步的，控制設備還包括渦輪、蝸桿以及電機，渦輪固定在控制軸外周上，蝸桿固定在蒸氣管上并且蝸桿貫穿到蒸氣管內與渦輪連接，電機固定在蒸氣管外部并且與渦桿傳動連接，通過電機帶動渦桿，蝸桿驅帶動渦輪的方式可以驅動控制軸旋轉，進而控制控制圓盤的蒸氣流量。
有益效果：相較于現有技術，本申請在中空軸內增加了蒸氣軸和控制軸，蒸氣軸上設有若組連通管，每個連通管均對應一個圓盤，通過控制軸可以控制連通管接通圓盤的數量，進而控制圓盤的蒸氣流量，以此再控制圓盤的溫度。其實現了智能化的污泥生產制造，可以根據污泥的生產需要，調節圓盤溫度，以此保證污泥不會(huì )太快干結或者排出的污泥太干。
（發明人：明志紅;王本�。�
