公布日：2023.01.31
申請日：2022.10.25
分類號：C02F9/00(2023.01)I;C02F1/00(2006.01)N;C02F1/28(2006.01)N;C02F3/30(2006.01)N;C02F3/32(2006.01)N;C02F3/34(2006.01)N;C02F7/00(2006.01)N
摘要
本發明公開了一種處理農村生活污水的組合生態塘系統，包括:濾壩，通過進水通道與序批式反應池連通，并設置在生態塘的進水處；強化除磷填料，鋪設在生態塘水面邊界處；以及，在生態塘內設置有湖泊凈化器、采用推流泵的推流裝置和水生植物，本發明的工藝流程較短，充分利用自然生態塘強化后對污染物緩沖和削減作用，達到因地制宜、功能突出的效果；強化生態塘建成后，基礎建設措施長期有效，對日常維護保養要求低，出水水質穩定；所采用的系統在完成污水凈化的同時，可以形成景觀小品，建成后的生態塘組成一套微生態環境。
權利要求書

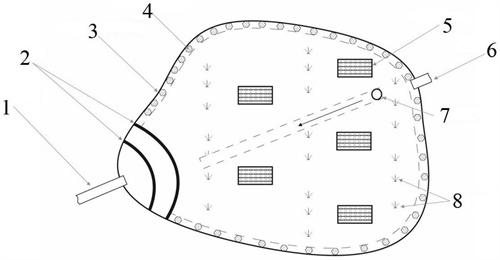

1.一種處理農村生活污水的組合生態塘系統，其特征在于，包括:濾壩(2)，通過進水通道(1)與序批式反應池連通，并設置在生態塘的進水處；強化除磷填料(4)，鋪設在生態塘水面邊界(3)處；以及，生態塘內設置有湖泊凈化器(5)、采用推流泵的推流裝置(7)和水生植物(8)。
2.根據權利要求1所述的一種處理農村生活污水的組合生態塘系統,其特征在于，濾壩(2)為多孔、生態材料堆填的磚狀結構；濾壩(2)高度高于生態塘液面高度。
3.根據權利要求1所述的一種處理農村生活污水的組合生態塘系統,其特征在于，強化除磷填料(4)為主要由水泥、生石灰、粉煤灰砂和鋁粉制成的多孔輕質混凝土材料。
4.根據權利要求3所述的一種處理農村生活污水的組合生態塘系統,其特征在于，強化除磷填料(4)的抗壓強度大于10MPa、孔隙率20-25％、材料孔隙水環境pH小于10。
5.根據權利要求1所述的一種處理農村生活污水的組合生態塘系統,其特征在于，湖泊凈化器(5)包括掛載的軟性填料，軟性填料掛載面積占生態塘的1/40-1/60。
6.根據權利要求5所述的一種處理農村生活污水的組合生態塘系統,其特征在于，生態塘建成初期，湖泊凈化器(5)填料區曝氣時間不低于16小時每天。
7.根據權利要求6所述的一種處理農村生活污水的組合生態塘系統,其特征在于，掛膜后，湖泊凈化器(5)曝氣時間為每天6-8小時。
8.根據權利要求1所述的一種處理農村生活污水的組合生態塘系統,其特征在于，推流裝置(7)還包括：浮箱(71)，通過絲杠連接升降框(74)；推流組件(711)，陣列設置在升降框(74)，包括推流電機(713)連接的推流葉片；伸縮件，包括活動桿(78)和伸縮桿(79)，通過伸縮桿(79)將推流電機(713)與升降框(74)連接，活動桿(78)的一端與推流電機(713)連接、另一端與浮箱(71)連接。
9.根據權利要求8所述的一種處理農村生活污水的組合生態塘系統,其特征在于，推流組件(711)包括殼體：殼體內設置有第一框體(7112)，第一框體(7112)上設置有推流電機(7113)，推流電機(7113)一側的輸出端與推流葉片連接、另一側的輸出端與蝸桿(7115)連接；第二框體(7117)上設置有第一齒輪(7119)和第二齒輪(71110)，第一齒輪(7119)和第二齒輪(71110)嚙合連接，第一齒輪(7119)的底部連接有蝸輪(7116)，蝸輪(7116)與蝸桿(7115)嚙合連接，第二框體(7117)通過連桿(7118)與頂座(7111)連接。
10.一種處理農村生活污水的組合生態塘工藝,其特征在于，主要由污水生化處理步驟和強化生態塘處理步驟組成，具體包括以下步驟：步驟1：污水生化處理步驟為：生活污水經管網收集后進入收集池，自流進入格柵井攔截懸浮物，再自流進入調節池，調節池污水經泵提升后進入序批式反應池進行厭氧水解處理；步驟2：強化生態塘處理步驟為：對序批式處理后的污水利用濾壩(2)圍成的區域進行沉淀和吸附；并進入強化生態塘處理；通過強化生態塘中的掛膜微生物、水生植物(8)光合與代謝、水生動物的攝食，完成食物鏈上的物質遷移與轉化最終完成對水中有機物和營養物的降解和轉化；通過強化除磷填料(4)沿岸鋪設和推流裝置(7)的循環水動力進行除磷。
發明內容
本發明的目的就在于解決農村地區人工濕地的建設費用較高、運行維護要求高，且農村地區生活污水水量季節性、周期性波動較大，較難實現人工濕地的長期穩定運行的問題，而提出一種處理農村生活污水的組合生態塘工藝及系統。
本發明的目的可以通過以下技術方案實現：
一種處理農村生活污水的組合生態塘系統，包括:
濾壩，通過進水通道與序批式反應池連通，并設置在生態塘的進水處；
強化除磷填料，鋪設在生態塘水面邊界處；
以及，在生態塘內設置有湖泊凈化器、采用推流泵的推流裝置和水生植物。
作為本發明進一步的方案：濾壩為多孔、生態材料堆填的磚狀結構；濾壩設置高度高于生態塘水平液面高度。
作為本發明進一步的方案：強化除磷填料主要由水泥、生石灰、粉煤灰砂、鋁粉制成多孔輕質混凝土材料。
作為本發明進一步的方案：強化除磷填料的抗壓強度大于10MPa、孔隙率20-25％、材料孔隙水環境pH小于10。
作為本發明進一步的方案：湖泊凈化器包括掛載的軟性填料，填料掛載面積占生態塘的1/40-1/60。
作為本發明進一步的方案：生態塘建成初期，湖泊凈化器填料區曝氣時間不低于16小時每天。
作為本發明進一步的方案：掛膜后，湖泊凈化器曝氣時間為每天6-8小時。
作為本發明進一步的方案：推流裝置還包括：
浮箱，通過絲杠連接升降框；
推流組件，陣列設置在升降框，包括推流電機連接的推流葉片；
伸縮件，包括活動桿和伸縮桿，通過伸縮桿將推流電機與升降框連接，活動桿的一端與推流電機連接、另一端與浮箱連接。
作為本發明進一步的方案：推流組件包括殼體：
殼體內設置有第一框體，第一框體上設置有推流電機，推流電機一側的輸出端與推流葉片連接、另一側的輸出端與蝸桿連接；
第二框體上設置有第一齒輪和第二齒輪，第一齒輪和第二齒輪嚙合連接，在第一齒輪的底部連接有蝸輪，蝸輪與蝸桿嚙合連接，第二框體通過連桿與頂座連接。
一種處理農村生活污水的組合生態塘工藝，主要由污水生化處理步驟和強化生態塘處理步驟組成，具體包括以下步驟：
步驟1：污水生化處理步驟為：生活污水經管網收集后進入收集池，自流進入格柵井攔截懸浮物，再自流進入調節池，調節池污水經泵提升后進入序批式反應池，經過厭氧水解處理；
步驟2：強化生態塘處理步驟為：對序批式處理后的污水利用濾壩圍成的區域進行沉淀和吸附；并進入強化生態塘處理；通過強化生態塘中的掛膜微生物、水生植物光合與代謝、水生動物的攝食，完成食物鏈上的物質遷移與轉化最終完成對水中有機物和營養物的降解和轉化；通過強化除磷填料沿岸鋪設和推流裝置的循環水動力措施進行除磷。
本發明的有益效果：
本發明的工藝流程較短，充分利用自然生態塘強化后對污染物緩沖和削減作用，達到因地制宜、功能突出的效果；強化生態塘建成后，基礎建設措施長期有效，對日常維護保養要求低，出水水質穩定；所采用的系統在完成污水凈化的同時，可以形成景觀小品，建成后的生態塘組成一套微生態環境；
以及通過改進的推流裝置可以使得推流葉片可以完成在X軸、Y軸和Z軸方向上不停地往返轉動，將大大提高推流面積，使得該水域具有很好的流動性，從而提高其污水處理效率。
（發明人：李澤典;劉靜思;程謙勛;邱國勤;陳文超;孟令鑫;鄒穩）
