公布日：2023.06.27
申請日：2023.04.25
分類號：C02F9/00(2023.01)I;C02F1/28(2023.01)N;C02F1/463(2023.01)N;C02F1/76(2023.01)N;C02F1/78(2023.01)N;C02F1/24(2023.01)N;C02F1/66(2023.01)N;C02F1
/52(2023.01)N;C02F1/54(2023.01)N;C02F1/70(2023.01)N;C02F1/00(2023.01)N;C02F7/00(2006.01)N;C02F101/22(2006.01)N
摘要
本申請涉及一種含鉻工業廢水處理工藝，屬于表面處理車間廢水處理技術的領域，其包括沉淀分流：廢水至斜管沉淀槽內進行沉淀，其上清液繼續進行后續處理；所述斜管沉淀槽包括沉淀槽本體，沉淀槽本體底部設置有若干泥斗，每個所述泥斗內側壁均設置有刮刀；對應所述刮刀位置處設置有高壓水管，高壓水管上設置有和刮刀清潔噴頭和端壁清潔噴頭；對應所述刮刀位置處設置有淤泥導向機構，淤泥導向機構用于為刮刀刮下的淤泥導向；所述泥斗上設置有同步驅動機構，同步驅機構用于同步驅動兩個刮刀沿泥斗內壁運動。本申請具有便于使黏附在沉淀槽底部的淤泥脫落，提高排泥效果，以提高沉淀槽的沉淀效率，進而提高廢水處理效果的效果。
權利要求書
1.一種含鉻工業廢水處理工藝，其特征在于：S1、含鉻廢水收集：將生產車間產生的廢水收集到含鉻廢水調節池(1)，使用空氣攪拌裝置調節廢水均質均量后將廢水提升至含鉻廢水反應槽(11)內；S2、化學還原處理：通過PH自動控制系統自動控制酸的加入量，調節廢水的PH值至2-3，同時通過ORP自動控制系統控制還原劑的加入量，使廢水的ORP值在230-320mv之間，反應時間約15-25min；S3、絮凝反應：通過PH自動控制系統自動控制堿的加入量，調節廢水的PH值至7.5-8.5，同時由PLC控制投藥泵，通過投藥泵向含鉻廢水反應槽(11)內定量加入PAC和PAM，發生絮凝反應；S4、沉淀分流：將發生絮凝反應后的廢水從含鉻廢水反應槽(11)運送至斜管沉淀槽(3)內進行沉淀，其上清液繼續進行后續處理，污泥排入鉻污泥池按照危險廢物處理；S5、脈沖電絮凝處理：通過極板間的電流作用，將廢水中有機物氧化，氨氮降解，同時混凝一部分重金屬；S6、氣浮一體化處理：經電解后的廢水進入氣浮一體化槽(22)，在沉淀及溶氣氣浮雙重作用，澄清液排入循環氧化槽(23)，污泥排入污泥池；S7、循環氧化處理：在循環氧化槽(23)內定量投入次氯酸鈉和臭氧，通過循環水泵進行循環處理30-40min，進一步降低廢水中的氨氮和有機物；S8、石英砂、活性炭?jì)艋幚恚航?jīng)循環氧化后的廢水經過石英砂過濾器(25)和活性炭過濾器(26)，使廢水經過石英砂過濾、活性炭吸附后排入緩沖水池(27)進入待排狀態；其中，所述S4中使用的斜管沉淀槽(3)包括沉淀槽本體(31)，沉淀槽本體(31)底部設置有若干泥斗(35)，泥斗(35)傾斜的兩個側壁上均設置有相同的清潔裝置(5)，清潔裝置(5)用于對泥斗(35)內壁上的淤泥進行清理，清潔裝置(5)包括安裝架(51)，安裝架(51)平行于泥斗(35)傾斜的側壁設置，安裝架(51)側壁固設有刮刀(52)，刮刀(52)平行于泥斗(35)側壁設置，刮刀(52)遠離安裝架(51)的一端傾斜設置，并與泥斗(35)內壁抵接；安裝架(51)遠離泥斗(35)內壁的側壁上固設有高壓水管(6)，高壓水管(6)上固設有端壁清潔噴頭(61)，端壁清潔噴頭(61)與高壓水管(6)連通；高壓水管(6)的長度方向上固設有若干刮刀清潔噴頭(62)，刮刀清潔噴頭(62)與高壓水管(6)連通；安裝架(51)上固設有若干淤泥導向機構(7)，淤泥導向機構(7)沿安裝架(51)的長度方向均勻設置，淤泥導向機構(7)包括安裝桿(71)、水輪(72)以及旋轉葉片(73)，安裝桿(71)沿安裝架(51)的長度方向均勻分布，安裝桿(71)一端固設在安裝架(51)側壁上，安裝桿(71)另一端向靠近刮刀清潔噴頭(62)的方向延伸，并設置在高壓水管(6)的上方，水輪(72)側壁固設在安裝桿(71)遠離安裝架(51)的一端，水輪(72)中部轉動連接有轉軸(77)，轉軸(77)遠離水輪(72)的一端固設有葉片安裝盤(74)，葉片安裝盤(74)與水輪(72)同軸設置，旋轉葉片(73)圍繞葉片安裝盤(74)設置，旋轉葉片(73)端部固接在葉片安裝盤(74)側壁上；高壓水管(6)對應安裝桿(71)的位置處固接有供水管道(75)，高壓水沿高壓水管(6)進入供水管道(75)，并驅動水輪(72)轉動，水輪(72)通過轉軸(77)帶動旋轉葉片(73)圍繞轉軸(77)轉動，旋轉葉片(73)向下轉動，將沖起的淤泥向泥斗(35)底部驅動，便于向泥斗(35)底部匯集淤泥；所述泥斗(35)上設置有同步驅動機構(8)，同步驅機構用于同步驅動兩個刮刀(52)沿泥斗(35)內壁運動。
2.根據權利要求1所述的一種含鉻工業廢水處理工藝，其特征在于：所述同步驅動機構(8)包括兩根螺桿(81)，螺桿(81)軸線平行于泥斗(35)側壁設置，螺桿(81)與泥斗(35)之間為轉動連接，螺桿(81)與刮刀(52)之間螺紋配合，螺桿(81)上固設有從動齒輪(82)；驅動齒輪(83)，驅動齒輪(83)與泥斗(35)之間為轉動連接，驅動齒輪(83)均與兩個從動齒輪(82)嚙合；驅動電機(86)，驅動電機(86)與泥斗(35)之間為固接，驅動電機(86)輸出軸與驅動齒輪(83)固接。
3.根據權利要求1所述的一種含鉻工業廢水處理工藝，其特征在于：所述刮刀(52)上滑移連接有導向桿(87)，導向桿(87)軸線與螺桿(81)軸線平行，導向桿(87)固接于泥斗(35)。
4.根據權利要求1所述的一種含鉻工業廢水處理工藝，其特征在于：所述沉淀槽本體(31)頂部固設有巴歇爾槽(32)。
5.根據權利要求1所述的一種含鉻工業廢水處理工藝，其特征在于：所述含鉻廢水調節池(1)底部配置曝氣管。
6.根據權利要求1所述的一種含鉻工業廢水處理工藝，其特征在于：所述含鉻廢水反應槽(11)設置不合格回流閥門和不合格回流管；所述含鉻反應槽內的反應過程由可編程控制器（PLC）、PH計、ORP儀和投藥泵實現閉環控制。
7.根據權利要求1所述的一種含鉻工業廢水處理工藝，其特征在于：所述沉淀槽本體(31)上部固設有乙丙共聚蜂窩斜管。
發明內容
為了便于使黏附在沉淀槽底部的淤泥脫落，提高排泥效果，以提高沉淀槽的沉淀效率，進而提高廢水處理效果，本申請提供一種含鉻工業廢水處理工藝。
本申請提供的一種含鉻工業廢水處理工藝采用如下的技術方案：
一種含鉻工業廢水處理工藝，包括如下步驟，S1、含鉻廢水收集：將生產車間產生的廢水收集到含鉻廢水調節池，使用空氣攪拌裝置調節廢水均質均量后將廢水提升至含鉻廢水反應槽內；S2、化學還原處理：通過PH自動控制系統自動控制酸的加入量，調節廢水的PH值至2-3，同時通過ORP自動控制系統控制還原劑的加入量，使廢水的ORP值在230-320mv之間，反應時間約15-25min；S3、絮凝反應：通過PH自動控制系統自動控制堿的加入量，調節廢水的PH值至7.5-8.5，同時由PLC控制投藥泵，通過投藥泵向含鉻廢水反應槽內定量加入PAC和PAM，發生絮凝反應；S4、沉淀分流：將發生絮凝反應后的廢水從含鉻廢水反應槽運送至斜管沉淀槽內進行沉淀，其上清液繼續進行后續處理，污泥排入鉻污泥池按照危險廢物處理；S5、脈沖電絮凝處理：通過極板間的電流作用，將廢水中有機物氧化，氨氮降解，同時混凝一部分重金屬；S6、氣浮一體化處理：經電解后的廢水進入氣浮一體化槽，在沉淀及溶氣氣浮雙重作用，澄清液排入循環氧化槽，污泥排入污泥池；S7、循環氧化處理：在循環氧化槽內定量投入次氯酸鈉和臭氧，通過循環水泵進行循環處理30-40min，進一步降低廢水中的氨氮和有機物；S8、石英砂、活性炭?jì)艋幚恚航?jīng)循環氧化后的廢水經過石英砂過濾器和活性炭過濾器，使廢水經過石英砂過濾、活性炭吸附后排入緩沖水池進入待排狀態；

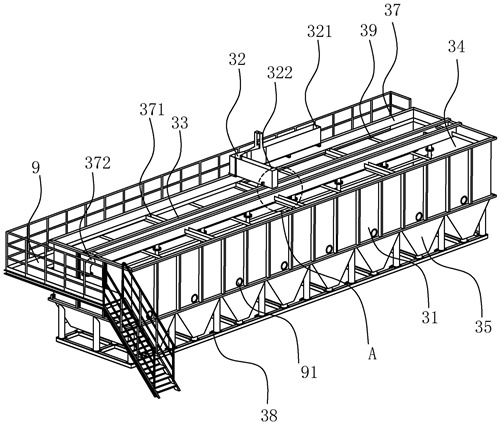

其中，所述S4中使用的斜管沉淀槽包括沉淀槽本體，沉淀槽本體底部設置有若干泥斗，每個所述泥斗內側壁均設置有刮刀；對應所述刮刀位置處設置有高壓水管，高壓水管上設置有和刮刀清潔噴頭，刮刀清潔噴頭用于沖洗刮刀；所述高壓水管上設置有端壁清潔噴頭，端壁清潔噴頭用于清潔泥斗端壁；對應所述刮刀位置處設置有淤泥導向機構，淤泥導向機構用于為刮刀刮下的淤泥導向；所述泥斗上設置有同步驅動機構，同步驅機構用于同步驅動兩個刮刀沿泥斗內壁運動。
通過采用上述技術方案，同步驅動機構為刮刀提供動力，使刮刀在淤泥沉淀過程中沿泥斗傾斜的兩個側壁上下運動，刮刀端部在運動過程中，將泥斗內壁上的淤泥刮下，使黏附在沉淀槽底部的淤泥脫落。
沿泥斗內壁向下刮泥時，高壓水沿高壓水管從刮刀清潔噴頭噴出，噴出的水沖擊到刮刀側壁上，以將刮刀上的淤泥沖起，實現一邊刮泥、一邊對刮刀進行清潔的效果。便于對刮刀上的淤泥進行清潔，以提高刮刀的工作效率和刮泥效果。
淤泥導向機構為刮刀刮下的淤泥導向，將從刮刀表面沖起的淤泥向泥斗底部驅動，便于向泥斗底部匯集淤泥，提高淤泥的處理效率。
高壓水沿高壓水管從端壁清潔噴頭噴出，噴出的水沖擊到泥斗豎直的兩個端壁上，從而使淤泥從端壁上掉落，既能清潔泥斗端壁又能提高淤泥的處理效率。
綜上，含鉻廢水在沉淀槽內沉淀時，能便于使黏附在沉淀槽底部的淤泥脫落，提高排泥效果，以提高沉淀槽的沉淀效率。進而提高工業廢水整體的處理效果。
可選的，所述淤泥導向機構包括水輪；旋轉葉片，所述水輪用于驅動旋轉葉片轉動；供水管道，所述供水管道與高壓水管連通，用于為水輪提供動力。
通過采用上述技術方案，高壓水沿高壓水管進入供水管道，并驅動水輪轉動，水輪帶動旋轉葉片圍繞轉軸轉動，旋轉葉片向下轉動，將沖起的淤泥向泥斗底部驅動，便于向泥斗底部匯集淤泥，提高淤泥的處理效率。高壓水通過水輪從排水管道排出。
可選的，所述同步驅動機構包括兩根螺桿，螺桿軸線平行于泥斗側壁設置，螺桿與泥斗之間為轉動連接，螺桿與刮刀之間螺紋配合，螺桿上固設有從動齒輪；驅動齒輪，驅動齒輪與泥斗之間為轉動連接，驅動齒輪均與兩個從動齒輪嚙合；驅動電機，驅動電機與泥斗之間為固接，驅動電機輸出軸與驅動齒輪固接。
通過采用上述技術方案，驅動電機的輸出軸轉動，帶動驅動齒輪轉動，驅動齒輪帶動兩個從動齒輪同步轉動，從而使得兩根螺桿同步轉動，帶動螺桿上的刮刀沿泥斗內壁上下運動。一個動力源帶動兩個刮刀同步運動，節省動力輸入。
可選的，所述刮刀上滑移連接有導向桿，導向桿軸線與螺桿軸線平行，導向桿固接于泥斗。
通過采用上述技術方案，刮刀沿螺桿的軸線方向運動時，刮刀的兩端沿導向桿的軸線滑移，使得安裝架的上下運動過程更加穩定。
可選的，所述沉淀槽本體頂部固設有巴歇爾槽。
通過采用上述技術方案，廢水從巴歇爾槽的進水端進入，并從出水端流入沉淀槽本體內。巴歇爾槽對流向沉淀槽本體的廢水進行流量檢測，并引導廢水進入沉淀槽本體內。
可選的，所述含鉻廢水調節池底部配置曝氣管。
通過采用上述技術方案，定期對調節池進行曝氣，防止長時間后，底部淤泥沉積。
可選的，所述含鉻廢水反應槽設置不合格回流閥門和不合格回流管；所述含鉻反應槽內的反應過程由可編程控制器（PLC）、PH計、ORP儀和投藥泵實現閉環控制。
通過采用上述技術方案，處理過程中任一環節監測數據不合格，延時30秒后，控制不合格回流閥門打開，使廢水通過不合格回流管自動回流至鉻廢水調節池。從而提高廢水處理的效果。
可選的，所述沉淀槽本體上部固設有乙丙共聚蜂窩斜管。
通過采用上述技術方案，沉淀槽本體內的廢水通過乙丙共聚蜂窩斜管，使得廢水中的上清液沿斜管向上運動，廢水中的淤泥沿斜管向下運動，加快沉淀。
（發明人：姜娜）
