公布日：2023.06.27
申請日：2022.09.27
分類號：C02F9/00(2023.01)I;C02F1/42(2023.01)N;C02F1/44(2023.01)N;C02F1/461(2023.01)N;C02F1/76(2023.01)N;C02F7/00(2006.01)N;C02F1/04(2023.01)N
摘要
本發明提供一種高鹽廢水處理系統，包括廢水處理裝置，所述廢水處理裝置包括廢水除雜裝置、廢水濃縮裝置和電解制氯裝置；所述廢水除雜裝置包括高鹽廢水收集曝氣池和超濾膜過濾系統，所述廢水濃縮裝置包括弱酸陽離子交換器、高壓反滲透裝置、高壓納濾膜處理裝置和疊片式反滲透裝置；所述高鹽廢水收集曝氣池、所述超濾膜過濾系統、所述弱酸陽離子交換器、所述高壓反滲透裝置、所述高壓納濾膜處理裝置、所述疊片式反滲透裝置和所述電解制氯裝置依次連通。本發明利用分鹽膜對高鹽廢水中的不同物質進行分質處理，高鹽廢水濃縮后利用電解制氯技術對廢水進行電解處理，真正實現了高鹽廢水中各物質的資源化利用，且不再產生二次污染。
權利要求書

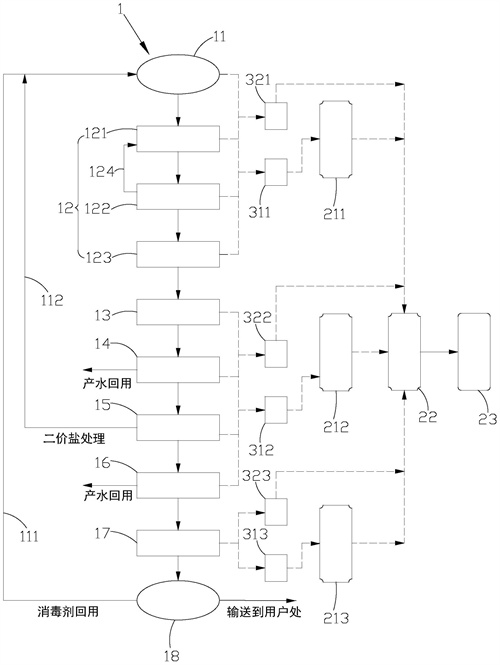

1.一種高鹽廢水處理系統，其特征在于，包括廢水處理裝置(1)，所述廢水處理裝置(1)包括廢水除雜裝置、廢水濃縮裝置和電解制氯裝置(17)；所述廢水除雜裝置包括高鹽廢水收集曝氣池(11)和超濾膜過濾系統(12)，所述廢水濃縮裝置包括弱酸陽離子交換器(13)、高壓反滲透裝置(14)、高壓納濾膜處理裝置(15)和疊片式反滲透裝置(16)；所述高鹽廢水收集曝氣池(11)、所述超濾膜過濾系統(12)、所述弱酸陽離子交換器(13)、所述高壓反滲透裝置(14)、所述高壓納濾膜處理裝置(15)、所述疊片式反滲透裝置(16)和所述電解制氯裝置(17)依次連通；所述高鹽廢水收集曝氣池(11)用于對高鹽廢水進行混合、曝氣處理；所述超濾膜過濾系統(12)用于對高鹽廢水中的懸浮物進行過濾；所述弱酸陽離子交換器(13)用于除去高鹽廢水中二價及二價以上的陽離子，并保留高鹽廢水中的鈉離子；所述高壓反滲透裝置(14)用于對高鹽廢水進行濃縮，經過濃縮后的高鹽廢水進入所述高壓納濾膜處理裝置(15)中；所述高壓納濾膜處理裝置(15)用于對高鹽廢水中的一價鹽和二價鹽進行分離，以除去高鹽廢水中的二價鹽；所述疊片式反滲透裝置(16)用于對高鹽廢水進行二次濃縮，經過二次濃縮后的高鹽廢水進入所述電解制氯裝置(17)中；所述電解制氯裝置(17)用于對高鹽廢水進行電解，以得到氫氣、氯氣和次氯酸鈉溶液。
2.如權利要求1所述的高鹽廢水處理系統，其特征在于，所述廢水處理裝置(1)還包括次氯酸鈉溶液儲罐(18)，所述次氯酸鈉溶液儲罐(18)與所述電解制氯裝置(17)連通，所述次氯酸鈉溶液儲罐(18)用于儲存所述電解制氯裝置(17)中產生的次氯酸鈉溶液。
3.如權利要求2所述的高鹽廢水處理系統，其特征在于，所述高鹽廢水收集曝氣池(11)還用于對高鹽廢水進行殺菌處理；所述高鹽廢水處理系統還包括第一回流管路(111)，所述第一回流管路(111)的兩端分別與所述高鹽廢水收集曝氣池(11)和所述次氯酸鈉溶液儲罐(18)連通，所述第一回流管路(111)用于將所述次氯酸鈉溶液儲罐(18)中的次氯酸鈉溶液輸送至所述高鹽廢水收集曝氣池(11)中。
4.如權利要求1所述的高鹽廢水處理系統，其特征在于，所述超濾膜過濾系統(12)包括反應濃縮罐(121)、TMF膜處理裝置(122)和產水箱(123)，所述反應濃縮罐(121)與所述高鹽廢水收集曝氣池(11)連通，所述TMF膜處理裝置(122)與所述反應濃縮罐(121)連通，所述產水箱(123)與所述TMF膜處理裝置(122)連通，所述弱酸陽離子交換器(13)與所述產水箱(123)連通。
5.如權利要求1所述的高鹽廢水處理系統，其特征在于，所述高鹽廢水處理系統還包括第二回流管路(112)，所述第二回流管路(112)的兩端分別與所述高鹽廢水收集曝氣池(11)和所述高壓納濾膜處理裝置(15)連通，所述第二回流管路(112)用于將所述高壓納濾膜處理裝置(15)分離出的二價鹽溶液輸送至所述高鹽廢水收集曝氣池(11)中。
6.如權利要求1所述的高鹽廢水處理系統，其特征在于，所述高鹽廢水處理系統還包括MVR蒸發器(19)，所述MVR蒸發器(19)與所述高壓納濾膜處理裝置(15)連通，所述MVR蒸發器(19)用于對所述高壓納濾膜處理裝置(15)分離出的二價鹽溶液進行蒸發處理。
7.如權利要求1所述的高鹽廢水處理系統，其特征在于，所述高鹽廢水處理系統還包括數據分析處理系統，所述數據分析處理系統包括數據采集系統(3)和數據分析控制系統(2)；所述數據采集系統(3)與所述廢水處理裝置(1)相連，所述數據采集系統(3)用于采集所述廢水處理裝置(1)的運行參數；所述數據采集系統(3)與所述數據分析控制系統(2)信號連接，所述數據分析控制系統(2)用于記錄和分析所述廢水處理裝置(1)的運行參數，并根據所述廢水處理裝置(1)當前的運行參數控制所述廢水處理裝置(1)的運行方式。
8.如權利要求7所述的高鹽廢水處理系統，其特征在于，所述數據分析控制系統(2)包括一級控制系統(21)、中央智能處理系統(22)和在線智慧水務系統(23)，所述一級控制系統(21)與所述中央智能處理系統(22)信號連接，所述中央智能處理系統(22)與所述在線智慧水務系統(23)信號連接；所述數據采集系統(3)包括一類數據采集系統(31)和二類數據采集系統(32)，所述一類數據采集系統(31)用于采集所述廢水處理裝置(1)的常規運行參數，所述二類數據采集系統(32)用于采集所述廢水處理裝置(1)的高階運行參數；所述一類數據采集系統(31)與所述一級控制系統(21)信號連接；所述一級控制系統(21)用于根據所述廢水處理裝置(1)的常規運行參數控制所述廢水處理裝置(1)的運行方式，并將其無法處理的異常的常規運行參數傳輸至所述中央智能處理系統(22)；所述二類數據采集系統(32)與所述中央智能處理系統(22)信號連接；所述中央智能處理系統(22)用于根據所述廢水處理裝置(1)的高階運行參數控制所述廢水處理裝置(1)的運行方式，并對所述一級控制系統(21)無法處理的異常的常規運行參數進行分析處理，同時將其無法處理的異常的常規運行參數和高階運行參數傳輸至所述在線智慧水務系統(23)；所述在線智慧水務系統(23)用于收集所述中央智能處理系統(22)無法處理的異常的常規運行參數和高階運行參數，并將所述中央智能處理系統(22)無法處理的異常的常規運行參數和高階運行參數推送至用戶終端。
9.如權利要求8所述的高鹽廢水處理系統，其特征在于，所述中央智能處理系統(22)和所述在線智慧水務系統(23)均具有無線發射功能，所述中央智能處理系統(22)與所述在線智慧水務系統(23)能夠進行無線通信，所述在線智慧水務系統(23)能夠通過無線通信將所述中央智能處理系統(22)無法處理的異常的常規運行參數和高階運行參數推送至用戶終端。
10.如權利要求8所述的高鹽廢水處理系統，其特征在于，所述一級控制系統(21)包括第一一級控制系統(211)、第二一級控制系統(212)和第三一級控制系統(213)，所述第一一級控制系統(211)、所述第二一級控制系統(212)和所述第三一級控制系統(213)均與所述中央智能處理系統(22)信號連接；所述一類數據采集系統(31)包括第一一類數據采集系統(311)、第二一類數據采集系統(312)和第三一類數據采集系統(313)；所述第一一類數據采集系統(311)與所述廢水除雜裝置相連，所述第一一類數據采集系統(311)與所述第一一級控制系統(211)信號連接；所述第二一類數據采集系統(312)與所述廢水濃縮裝置相連，所述第二一類數據采集系統(312)與所述第二一級控制系統(212)信號連接；所述第三一類數據采集系統(313)與所述電解制氯裝置(17)相連，所述第三一類數據采集系統(313)與所述第三一級控制系統(213)信號連接；所述二類數據采集系統(32)包括第一二類數據采集系統(321)、第二二類數據采集系統(322)和第三二類數據采集系統(323)；所述第一二類數據采集系統(321)與所述廢水除雜裝置相連，所述第二二類數據采集系統(322)與所述廢水濃縮裝置相連，所述第三二類數據采集系統(323)與所述電解制氯裝置(17)相連，所述第一二類數據采集系統(321)、所述第二二類數據采集系統(322)和所述第三二類數據采集系統(323)均與所述中央智能處理系統(22)信號連接。
發明內容
本發明的目的是提供一種高鹽廢水處理系統，利用分鹽膜對高鹽廢水中的不同物質進行分質處理，高鹽廢水濃縮后利用電解制氯技術對廢水進行電解處理，真正實現了高鹽廢水中各物質的資源化利用，且不再產生二次污染。
本發明提供一種高鹽廢水處理系統，包括廢水處理裝置，所述廢水處理裝置包括廢水除雜裝置、廢水濃縮裝置和電解制氯裝置；所述廢水除雜裝置包括高鹽廢水收集曝氣池和超濾膜過濾系統，所述廢水濃縮裝置包括弱酸陽離子交換器、高壓反滲透裝置、高壓納濾膜處理裝置和疊片式反滲透裝置；所述高鹽廢水收集曝氣池、所述超濾膜過濾系統、所述弱酸陽離子交換器、所述高壓反滲透裝置、所述高壓納濾膜處理裝置、所述疊片式反滲透裝置和所述電解制氯裝置依次連通；
所述高鹽廢水收集曝氣池用于對高鹽廢水進行混合、曝氣處理；所述超濾膜過濾系統用于對高鹽廢水中的懸浮物進行過濾；所述弱酸陽離子交換器用于除去高鹽廢水中二價及二價以上的陽離子，并保留高鹽廢水中的鈉離子；所述高壓反滲透裝置用于對高鹽廢水進行濃縮，經過濃縮后的高鹽廢水進入所述高壓納濾膜處理裝置中；所述高壓納濾膜處理裝置用于對高鹽廢水中的一價鹽和二價鹽進行分離，以除去高鹽廢水中的二價鹽；所述疊片式反滲透裝置用于對高鹽廢水進行二次濃縮，經過二次濃縮后的高鹽廢水進入所述電解制氯裝置中；所述電解制氯裝置用于對高鹽廢水進行電解，以得到氫氣、氯氣和次氯酸鈉溶液。
進一步地，所述廢水處理裝置還包括次氯酸鈉溶液儲罐，所述次氯酸鈉溶液儲罐與所述電解制氯裝置連通，所述次氯酸鈉溶液儲罐用于儲存所述電解制氯裝置中產生的次氯酸鈉溶液。
進一步地，所述高鹽廢水收集曝氣池還用于對高鹽廢水進行殺菌處理；所述高鹽廢水處理系統還包括第一回流管路，所述第一回流管路的兩端分別與所述高鹽廢水收集曝氣池和所述次氯酸鈉溶液儲罐連通，所述第一回流管路用于將所述次氯酸鈉溶液儲罐中的次氯酸鈉溶液輸送至所述高鹽廢水收集曝氣池中。
進一步地，所述超濾膜過濾系統包括反應濃縮罐、TMF膜處理裝置和產水箱，所述反應濃縮罐與所述高鹽廢水收集曝氣池連通，所述TMF膜處理裝置與所述反應濃縮罐連通，所述產水箱與所述TMF膜處理裝置連通，所述弱酸陽離子交換器與所述產水箱連通。
進一步地，所述高鹽廢水處理系統還包括第二回流管路，所述第二回流管路的兩端分別與所述高鹽廢水收集曝氣池和所述高壓納濾膜處理裝置連通，所述第二回流管路用于將所述高壓納濾膜處理裝置分離出的二價鹽溶液輸送至所述高鹽廢水收集曝氣池中。
進一步地，所述高鹽廢水處理系統還包括MVR蒸發器，所述MVR蒸發器與所述高壓納濾膜處理裝置連通，所述MVR蒸發器用于對所述高壓納濾膜處理裝置分離出的二價鹽溶液進行蒸發處理。
進一步地，所述高鹽廢水處理系統還包括數據分析處理系統，所述數據分析處理系統包括數據采集系統和數據分析控制系統；所述數據采集系統與所述廢水處理裝置相連，所述數據采集系統用于采集所述廢水處理裝置的運行參數；所述數據采集系統與所述數據分析控制系統信號連接，所述數據分析控制系統用于記錄和分析所述廢水處理裝置的運行參數，并根據所述廢水處理裝置當前的運行參數控制所述廢水處理裝置的運行方式。
進一步地，所述數據分析控制系統包括一級控制系統、中央智能處理系統和在線智慧水務系統，所述一級控制系統與所述中央智能處理系統信號連接，所述中央智能處理系統與所述在線智慧水務系統信號連接；
所述數據采集系統包括一類數據采集系統和二類數據采集系統，所述一類數據采集系統用于采集所述廢水處理裝置的常規運行參數，所述二類數據采集系統用于采集所述廢水處理裝置的高階運行參數；
所述一類數據采集系統與所述一級控制系統信號連接；所述一級控制系統用于根據所述廢水處理裝置的常規運行參數控制所述廢水處理裝置的運行方式，并將其無法處理的異常的常規運行參數傳輸至所述中央智能處理系統；
所述二類數據采集系統與所述中央智能處理系統信號連接；所述中央智能處理系統用于根據所述廢水處理裝置的高階運行參數控制所述廢水處理裝置的運行方式，并對所述一級控制系統無法處理的異常的常規運行參數進行分析處理，同時將其無法處理的異常的常規運行參數和高階運行參數傳輸至所述在線智慧水務系統；
所述在線智慧水務系統用于收集所述中央智能處理系統無法處理的異常的常規運行參數和高階運行參數，并將所述中央智能處理系統無法處理的異常的常規運行參數和高階運行參數推送至用戶終端。
進一步地，所述中央智能處理系統和所述在線智慧水務系統均具有無線發射功能，所述中央智能處理系統與所述在線智慧水務系統能夠進行無線通信，所述在線智慧水務系統能夠通過無線通信將所述中央智能處理系統無法處理的異常的常規運行參數和高階運行參數推送至用戶終端。
進一步地，所述一級控制系統包括第一一級控制系統、第二一級控制系統和第三一級控制系統，所述第一一級控制系統、所述第二一級控制系統和所述第三一級控制系統均與所述中央智能處理系統信號連接；
所述一類數據采集系統包括第一一類數據采集系統、第二一類數據采集系統和第三一類數據采集系統；所述第一一類數據采集系統與所述廢水除雜裝置相連，所述第一一類數據采集系統與所述第一一級控制系統信號連接；所述第二一類數據采集系統與所述廢水濃縮裝置相連，所述第二一類數據采集系統與所述第二一級控制系統信號連接；所述第三一類數據采集系統與所述電解制氯裝置相連，所述第三一類數據采集系統與所述第三一級控制系統信號連接；
所述二類數據采集系統包括第一二類數據采集系統、第二二類數據采集系統和第三二類數據采集系統；所述第一二類數據采集系統與所述廢水除雜裝置相連，所述第二二類數據采集系統與所述廢水濃縮裝置相連，所述第三二類數據采集系統與所述電解制氯裝置相連，所述第一二類數據采集系統、所述第二二類數據采集系統和所述第三二類數據采集系統均與所述中央智能處理系統信號連接。
本發明提供的高鹽廢水處理系統，先利用高鹽廢水收集曝氣池和超濾膜過濾系統對高鹽廢水進行混合、曝氣和過濾處理，以除去高鹽廢水中的雜質，再利用弱酸陽離子交換器、高壓反滲透裝置、高壓納濾膜處理裝置和疊片式反滲透裝置對高鹽廢水進行濃縮和分質處理，以除去高鹽廢水中的高價陽離子雜質，得到濃縮的氯化鈉溶液，然后再利用電解制氯裝置對高濃度的氯化鈉溶液進行電解，以得到氫氣、氯氣和次氯酸鈉溶液，從而真正實現高鹽廢水中各物質的資源化利用，且不再產生二次污染。
（發明人：李國祥;欒學峰;盧曉偉;郭宇）
