公布日：2023.06.06
申請日：2023.02.23
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/30(2023.01)N;C02F7/00(2006.01)N;C02F3/34(2023.01)N;C02F1/48(2023.01)N
摘要
本發明公開了一種分散性農村污水一體化處理系統，涉及污水處理技術領域，包括分散設置在農村的多個污水處理用池體，池體的內部從左至右依次設置有濾池區、人工濕地區和強化區，濾池區和人工濕地區的底部可拆卸的設置有填充有礫石的礫石框，其中位于礫石框上端的濾池區內可拆卸的設置有填充有磁鐵礦的磁鐵礦框，位于礫石框上端的人工濕地區內可拆卸的設置有填充有新型填料的填料框。本發明，通過設置可拆卸的礫石框、磁鐵礦框、填料框、石英石框和碳材料框，不僅能夠對內部的填料進行區分，同時在更換時也能夠針對需要更換的填料進行部分更換，使得其余填料的利用率最大化，在更換填料時也更加便捷。
權利要求書

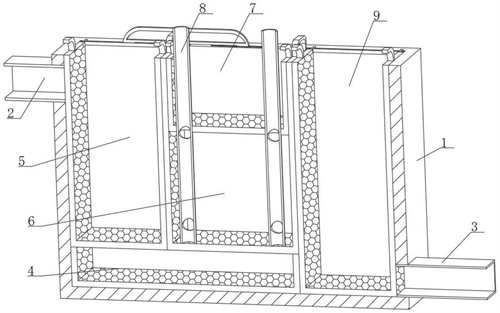

1.一種分散性農村污水一體化處理系統，包括分散設置在農村的多個污水處理用池體，其特征在于：所述池體的內部從左至右依次設置有濾池區、人工濕地區和強化區，所述濾池區和人工濕地區的底部可拆卸的設置有填充有礫石的礫石框，其中位于所述礫石框上端的濾池區內可拆卸的設置有填充有磁鐵礦的磁鐵礦框，位于所述礫石框上端的人工濕地區內可拆卸的設置有填充有新型填料的填料框，所述填料框的上端可拆卸的設置有填充有石英石的石英石框，所述填料框的下端設置有多個曝氣管，所述曝氣管的下端開設有曝氣孔，所述曝氣管的上端穿過石英石框，位于所述強化區內可拆卸的設置有填充有生物碳的碳材料框，其中所述池體的左上端設置有進水口，池體的右下端設置有出水口。
2.根據權利要求1所述的一種分散性農村污水一體化處理系統，其特征在于：所述池體的內側面從左到右依次對稱開設有第二定位槽、第一定位槽和第三定位槽，其中所述第一定位槽和第二定位槽交叉分布。
3.根據權利要求2所述的一種分散性農村污水一體化處理系統，其特征在于：在進行安裝時按照礫石框、磁鐵礦框、碳材料框、填料框和石英石框的排列順序依次進行安裝，其中所述第一定位槽用于對礫石框進行定位安裝，所述第二定位槽用于對磁鐵礦框進行定位安裝，所述第三定位槽用于對碳材料框進行定位安裝，當磁鐵礦框和碳材料框安裝完成后，所述磁鐵礦框和碳材料框之間形成的安裝空間用于對填料框進行定位安裝，所述填料框前后面的上端對稱開設有第四定位槽，所述第四定位槽用于對石英石框進行定位安裝。
4.根據權利要求3所述的一種分散性農村污水一體化處理系統，其特征在于：所述磁鐵礦框、填料框和碳材料框均由U形網格柵和兩個活動板組成，兩個所述活動板的上端鉸接在U形網格柵的側面上端，所述活動板的下端通過螺栓臨時固定在U形網格柵的橫板上，所述礫石框和石英石框均由U形網格柵和兩個固定板組成，兩個所述固定板固定連接在U形網格柵的側面，其中所述U形網格柵、固定板和活動板的大小按照對應的濾池區、人工濕地區和強化區的空間進行自適應設定，以使得礫石框、磁鐵礦框、填料框、石英石框、碳材料框和池體之間相互緊密貼合。
5.根據權利要求4所述的一種分散性農村污水一體化處理系統，其特征在于：所述磁鐵礦框和碳材料框前后面的活動板上分別設置有多個與第二定位槽和第四定位槽相配合的矩形條，所述礫石框前后面的固定板上設置有多個與第一定位槽相配合的矩形板，所述石英石框前后面固定板的頂部設置有與第四定位槽相配合的夾板。
6.根據權利要求5所述的一種分散性農村污水一體化處理系統，其特征在于：位于所述磁鐵礦框、石英石框和碳材料框中部的U形網格柵的上端中間設置有第一拉環，位于所述填料框中部的U形網格柵的上端兩側固定連接有第二拉環，所述矩形板的上端固定連接有用于提升礫石框的第三拉環。
7.根據權利要求1所述的一種分散性農村污水一體化處理系統，其特征在于：所述填料框中的新型填料為餐余垃圾、鋁污泥和水經過處理制成的沼渣。
8.根據權利要求1所述的一種分散性農村污水一體化處理系統，其特征在于：所述磁鐵礦框中的磁鐵礦經過活化處理，以使得能夠提升對鐵自養微生物的吸附能力。
發明內容
(一)解決的技術問題
本發明的目的在于：為了解決污水處理裝置，經過大量污水處理過后，內部的填料、礫石等材料在更換時十分困難的問題，本發明提供一種分散性農村污水一體化處理系統。
(二)技術方案
本發明為了實現上述目的具體采用以下技術方案：
一種分散性農村污水一體化處理系統，包括分散設置在農村的多個污水處理用池體，所述池體的內部從左至右依次設置有濾池區、人工濕地區和強化區，所述濾池區和人工濕地區的底部可拆卸的設置有填充有礫石的礫石框，其中位于所述礫石框上端的濾池區內可拆卸的設置有填充有磁鐵礦的磁鐵礦框，位于所述礫石框上端的人工濕地區內可拆卸的設置有填充有新型填料的填料框，所述填料框的上端可拆卸的設置有填充有石英石的石英石框，所述填料框的下端設置有多個曝氣管，所述曝氣管的下端開設有曝氣孔，所述曝氣管的上端穿過石英石框，位于所述強化區內可拆卸的設置有填充有生物碳的碳材料框，其中所述池體的左上端設置有進水口，池體的右下端設置有出水口。
與現有技術相比，本發明的有益效果在于：
通過設置可拆卸的礫石框、磁鐵礦框、填料框、石英石框和碳材料框，不僅能夠對內部的填料進行區分，同時在更換時也能夠針對需要更換的填料進行部分更換，使得其余填料的利用率最大化，在更換填料時也更加便捷。
進一步地，所述池體的內側面從左到右依次對稱開設有第二定位槽、第一定位槽和第三定位槽，其中所述第一定位槽和第二定位槽交叉分布。
進一步地，在進行安裝時按照礫石框、磁鐵礦框、碳材料框、填料框和石英石框的排列順序依次進行安裝，其中所述第一定位槽用于對礫石框進行定位安裝，所述第二定位槽用于對磁鐵礦框進行定位安裝，所述第三定位槽用于對碳材料框進行定位安裝，當磁鐵礦框和碳材料框安裝完成后，所述磁鐵礦框和碳材料框之間形成的安裝空間用于對填料框進行定位安裝，所述填料框前后面的上端對稱開設有第四定位槽，所述第四定位槽用于對石英石框進行定位安裝。
進一步地，所述磁鐵礦框、填料框和碳材料框均由U形網格柵和兩個活動板組成，兩個所述活動板的上端鉸接在U形網格柵的側面上端，所述活動板的下端通過螺栓臨時固定在U形網格柵的橫板上，所述礫石框和石英石框均由U形網格柵和兩個固定板組成，兩個所述固定板固定連接在U形網格柵的側面，其中所述U形網格柵、固定板和活動板的大小按照對應的濾池區、人工濕地區和強化區的空間進行自適應設定，以使得礫石框、磁鐵礦框、填料框、石英石框、碳材料框和池體之間相互緊密貼合。
進一步地，所述磁鐵礦框和碳材料框前后面的活動板上分別設置有多個與第二定位槽和第四定位槽相配合的矩形條，所述礫石框前后面的固定板上設置有多個與第一定位槽相配合的矩形板，所述石英石框前后面固定板的頂部設置有與第四定位槽相配合的夾板。
進一步地，位于所述磁鐵礦框、石英石框和碳材料框中部的U形網格柵的上端中間設置有第一拉環，位于所述填料框中部的U形網格柵的上端兩側固定連接有第二拉環，所述矩形板的上端固定連接有用于提升礫石框的第三拉環。
進一步地，所述填料框中的新型填料為餐余垃圾、鋁污泥和水經過處理制成的沼渣。
進一步地，所述磁鐵礦框中的磁鐵礦經過活化處理，以使得能夠提升對鐵自養微生物的吸附能力。
總之，通過在磁鐵礦框、填料框和碳材料框的前后面設置能夠向上掀起的活動板，在更換內部填料時能夠使內部的填料從框體底下流出，相比于將框體傾斜倒出填料更加省力。
（發明人：朱麗莎;王亞龍;涂曉;李杰）
