公布日：2023.02.24
申請日：2022.11.14
分類號：C02F9/00(2023.01)I;C02F3/28(2023.01)N;C02F1/50(2023.01)N;C02F1/52(2006.01)N;C02F1/56(2023.01)N;C02F1/00(2023.01)N;C02F101/16(2023.01)N;
C02F101/30(2006.01)N
摘要
本發明提供了一種生活污水的厭氧MBR處理系統及處理方法，所述生活污水的處理系統依次包括：格柵調節池、厭氧MBR膜生物反應器、厭氧氨氧化反應池、消毒池；生活污水依次經過格柵調節池、厭氧MBR膜生物反應器、厭氧氨氧化反應池、消毒池達到去除COD、氨氮以及總磷的作用。本發明的生活污水的處理系統方法簡單、易實現、流程短，能夠顯著提升廢水的處理效果。
權利要求書
1.一種生活污水的厭氧MBR處理系統，其特征在于，依次包括格柵調節池、厭氧MBR膜生物反應器、厭氧氨氧化反應池、消毒池；生活污水依次經過格柵調節池、厭氧MBR膜生物反應器、厭氧氨氧化反應池、消毒池達到去除COD的作用。
2.根據權利要求1所述的處理系統，其特征在于，所述厭氧MBR膜生物反應器還連接有污泥池，從所述厭氧MBR膜生物反應器出來的污泥去往所述污泥池。
3.根據權利要求1所述的處理系統，其特征在于，還包括循環泵，所述厭氧MBR膜生物反應器與所述循環泵連接用于進行生物氣循環。
4.根據權利要求1所述的處理系統，其特征在于，還包括絮凝劑加藥裝置、助凝劑加藥裝置，所述絮凝劑加藥裝置、助凝劑加藥裝置與所述厭氧MBR膜生物反應器進行連接。
5.根據權利要求1所述的處理系統，其特征在于，還包括消毒劑加藥裝置，所述消毒劑加藥裝置與所述消毒池進行連接。
6.根據權利要求1所述的處理系統，其特征在于，還包括污泥脫水裝置，所述污泥脫水裝置與所述污泥池進行連接。
7.根據權利要求1所述的處理系統，其特征在于，在所述格柵調節池的旁側設置有調節池提升泵。
8.根據權利要求3所述的處理系統，其特征在于，所述循環泵連接有生物氣收集裝置。
9.根據權利要求1所述的處理系統，其特征在于，還包括有產水抽吸泵，所述產水抽吸泵與厭氧氨氧化反應池連接，然后自流進入所述消毒池用于將產水進行達標排放。
10.權利要求1-9任一項所述的生活污水處理系統的厭氧MBR處理方法，其特征在于，包括如下步驟：生活污水依次經過格柵調節池、厭氧MBR膜生物反應器、厭氧氨氧化反應池、消毒池達到去除COD、氨氮以及總磷的作用。
發明內容
本發明的第一目的在于提供一種生活污水的厭氧MBR處理系統，該處理系統摒棄了以往對于生活污水進行單獨的混凝、pH調節、隔油等造價高，占地面積大，處理效率低等缺點，本發明的處理系統能穩定運行去除水中油污類、懸浮物，還能降解不溶性及難降解的有機物，提高廢水生化性。
同時，該系統提出一種基于厭氧MBR膜生物反應器工藝的生活污水處理工藝。本發明的方案能夠高效地去除生活污水中的COD、氮、磷等污染物，減少能耗，回收污水中的能量，自動化運行，節約占地，減少投資，提高經濟效益。
本發明的第二目的在于提供應用上述厭氧MBR處理系統的生活污水的處理方法，該處理方法操作簡單，操作條件溫和，安全環保，處理效率較高，且對水體中其他相關污染物也存在一定的處理能力，經濟性高，可調整性強，能夠滿足復雜進水的有效處理，達到可以進行有效生化處理的目的，最終保證了整體工藝線出水的穩定合格。
為了實現本發明的上述目的，特采用以下技術方案：

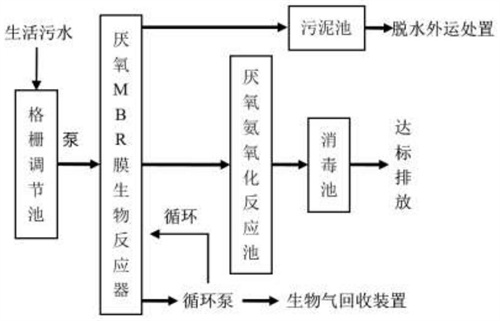

本發明提供了一種生活污水的厭氧MBR處理系統，依次包括格柵調節池、厭氧MBR膜生物反應器、厭氧氨氧化反應池、消毒池；生活污水依次經過格柵調節池、厭氧MBR膜生物反應器、厭氧氨氧化反應池、消毒池達到去除COD的作用。
優選地，作為進一步可實施的方案，所述厭氧MBR膜生物反應器還連接有污泥池，從所述厭氧MBR膜生物反應器出來的污泥去往所述污泥池。
優選地，作為進一步可實施的方案，還包括循環泵，所述厭氧MBR膜生物反應器與所述循環泵連接用于進行生物氣循環。
優選地，作為進一步可實施的方案，所述循環泵連接有生物氣收集裝置。
通過循環泵將頂部的生物氣抽出，一部分用于循環至厭氧MBR膜底部，采用循環生物氣進行膜表面曝氣的方式控制膜污染。另一部分通過循環泵輸送至生物氣收集裝置回收污水中的能量，污水經厭氧MBR膜的過濾，諸如膠體、有機物的大分子物質被截留在厭氧MBR膜生物反應器中，增加厭氧反應速率；經厭氧MBR膜過濾后的污水通過抽吸泵抽至消毒池中。在厭氧MBR膜生物反應器中可通過投加絮凝劑與助凝劑去除水中的磷。
優選地，作為進一步可實施的方案，還包括絮凝劑加藥裝置、助凝劑加藥裝置，所述絮凝劑加藥裝置、助凝劑加藥裝置與所述厭氧MBR膜生物反應器進行連接。
進行絮凝處理所用的藥劑最好是采用PAC和PAM，目的是為了通過加藥去除水中的磷。
本發明的厭氧MBR膜生物反應器是將厭氧MBR膜放入反應池中，污水經厭氧MBR膜的過濾，諸如膠體、有機物的大分子物質被截留在厭氧MBR膜生物反應器中，增加厭氧反應速率，缺氧環境有利于甲烷菌的生長，甲烷菌將污水中的有機質轉換為生物氣，通過循環泵將頂部的生物氣抽出，一部分用于循環至厭氧MBR膜底部，采用循環生物氣進行膜表面曝氣的方式控制膜污染。。
優選地，作為進一步可實施的方案，還包括消毒劑加藥裝置，所述消毒劑加藥裝置與所述消毒池進行連接。
進一步地，作為進一步可實施的方案，還包括污泥脫水裝置，所述污泥脫水裝置與所述污泥池進行連接。
優選地，作為進一步可實施的方案，在所述格柵調節池的旁側設置有調節池提升泵。
優選地，作為進一步可實施的方案，還包括有產水抽吸泵，所述產水抽吸泵與厭氧氨氧化反應池連接，然后自流進入所述消毒池用于將產水進行達標排放。
預處理的過程中除了采用格柵調節池以外，還可以采用初沉池、細格柵等等，上述幾種預處理方式可以結合進行應用。
經過了上述處理系統的廢水也可以進行進一步的深度處理，深度處理的手段可以選擇反滲透單元或者正滲透單元。
反滲透單元包括RO進水箱、RO進料泵、RO膜以及套設在RO膜外部的膜殼，正滲透單元包括FO濃鹽水箱、FO進料泵、汲取液進料泵、稀釋汲取液存儲箱、汲取液回收系統、濃鹽水氣提系統、FO膜以及套設在FO膜外部的膜殼。
反滲透單元可設計為多級處理，則第一級反滲透濃縮得到的為第一濃縮液，最后一級反滲透濃縮得到的為第一分離液，其余級別的分離液則繼續進入下一級別進行反滲透濃縮，濃縮液則返回上一級重新進行反滲透濃縮；優選為2級處理。
正滲透是在半透膜兩側產生的滲透壓差為驅動力下，水分子自發的從高鹽水向汲取液滲透的過程，而主要產生動力源的物質為汲取液，該濃縮處理方法的優點是不需要高壓泵便可運行，并且在能耗小于熱法的情況下，能夠有選擇性的去除水中溶解的物質。這些特點保證正滲透單元具有更高的抗污染性能，同樣的，正滲透濃縮也可設計為單級或多級處理，但是處于成本以及濃縮效果考慮，單級處理即可滿足要求。
本發明除了提供一種生活污水的處理系統，還提供了一種生活污水的處理方法，具體包括如下步驟：
生活污水依次經過格柵調節池、厭氧MBR膜生物反應器、厭氧氨氧化反應池、消毒池達到去除COD的作用。
與現有技術相比，本發明的有益效果為：
(1)本發明是基于厭氧MBR膜生物反應器工藝的生活污水處理工藝，此工藝不需要風機進行曝氣，減少了能源消耗，從而實現了優質出水的同時回收了污水里的能量，因此該處理系統值得廣泛推廣進行應用。
(2)本發明的廢水處理流程簡單、操作費用低、易管理，處理效率高，抗沖擊能力強。
(3)本發明的厭氧MBR膜材質采用PTFE材質，抗污染性能高，減少厭氧MBR膜清洗頻次。
（發明人：時新強;常興龍;彭秀琴;金玲）
