公布日：2023.03.21
申請日：2022.12.30
分類號：C02F9/00(2023.01)I;C02F1/04(2023.01)I;C02F1/52(2023.01)I;C02F3/34(2023.01)I;C02F1/28(2023.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要
本申請提出了一種電鍍高濃度廢水及廢液濃縮處理系統及方法，涉及水處理技術領域。種電鍍高濃度廢水及廢液濃縮處理系統，其包括通過管線依次連接的廢水收集單元、蒸發濃縮單元、絮凝沉淀單元、化學沉淀單元、生物吸附單元、過濾單元和儲水單元；所述廢水收集單元的入口與高濃度電鍍銅、鎳廢水的排水口連接；所述生物吸附單元內設置有多層微生物‑活性劑吸附層。利用本申請系統的處理方法可以對電鍍高濃度廢水廢液中的雜質和有毒有害物質進行高效脫除。
權利要求書
1.一種電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，其包括通過管線依次連接的廢水收集單元、蒸發濃縮單元、絮凝沉淀單元、化學沉淀單元、生物吸附單元、過濾單元和儲水單元；所述廢水收集單元的入口與高濃度電鍍銅、鎳廢水的排水口連接；所述生物吸附單元內設置有多層微生物-活性劑吸附層。
2.根據權利要求1所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述蒸發濃縮單元底部設置有排泥管。
3.根據權利要求1所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述微生物-活性劑吸附層由活性劑和負載在所述活性劑上的微生物菌劑組成。
4.根據權利要求3所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述活性劑包括活性炭、硅藻土、沸石和殼聚糖中的一種或多種；所述微生物菌劑為枯草芽孢桿菌或酵母菌。
5.根據權利要求3所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述微生物-活性劑的制備方法為：將活性劑煅燒后粉碎，然后置于細菌基礎培養基中，高溫滅菌，取出冷卻至室溫后再加入微生物菌劑，浸泡培養后采用無菌水沖洗，得到所述微生物-活性劑。
6.根據權利要求5所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述煅燒溫度為350-500℃，煅燒時間為20-60min；所述高溫滅菌的溫度為110-125℃，滅菌時間為10-30min。
7.根據權利要求5所述的電鍍高濃度廢水及廢液濃縮處理系統，其特征在于，所述活性劑與微生物菌劑的浸泡比例為1g：(50-100)mL，所述浸泡培養的具體過程為：將活性劑與微生物菌劑混合，在25-30℃的溫度下，100-150rpm振蕩培養24-48h。
8.一種利用權利要求1-7任一項所述的電鍍高濃度廢水及廢液濃縮處理系統的方法，其特征在于，包括以下步驟：將電鍍高濃度廢水通過排水口進入廢水收集單元進行廢水收集；然后送入蒸發濃縮單元進行蒸發濃縮，濃縮后的濃縮液送入絮凝沉淀單元，濃縮后的固體污泥通過排泥管進行收集處理；調節絮凝沉淀單元中的pH，加入助凝劑，攪拌均勻后靜置沉淀，上層液體送入化學沉淀單元，加入硫化物進行硫化沉淀；硫化沉淀后的反應液送入生物吸附單元，經微生物-活性劑吸附和反應后，液體送至過濾單元進行多次過濾，最終可排放的處理液送至儲水單元進行儲存使用。
發明內容
本申請的目的在于提供一種電鍍高濃度廢水及廢液濃縮處理系統，具有裝備簡單，成本低的優點。
本申請的另一目的在于提供一種電鍍高濃度廢水及廢液濃縮處理方法，該處理方法對電鍍廢水中的各重金屬離子具有較好的去除效果。
本申請解決其技術問題是采用以下技術方案來實現的。

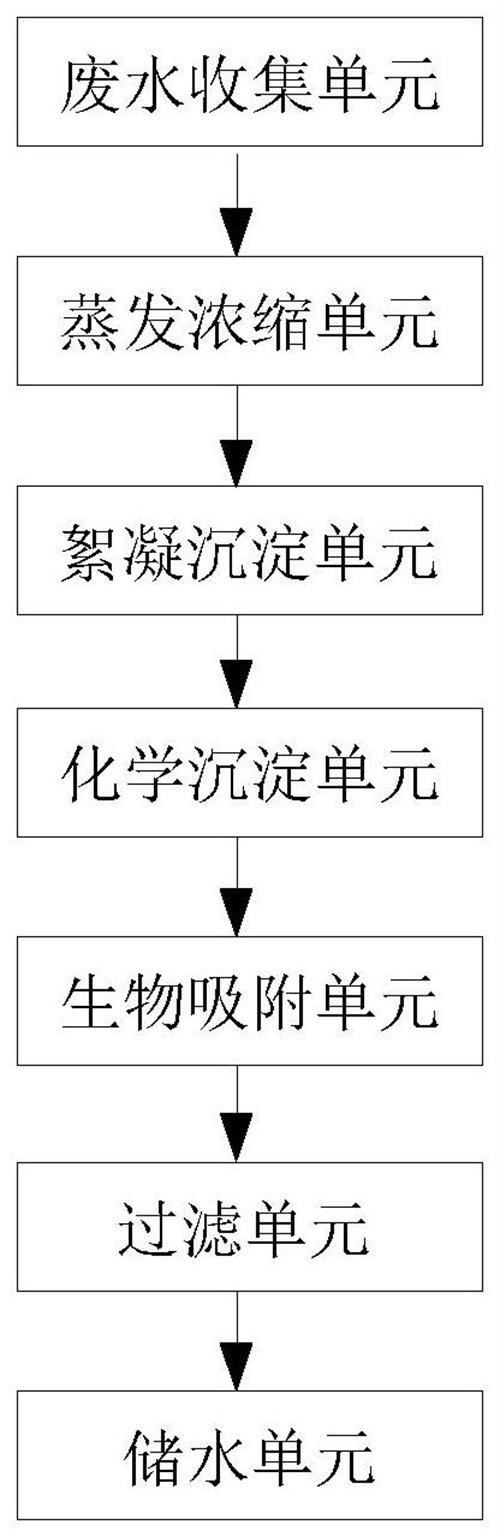

一方面，本申請實施例提供一種電鍍高濃度廢水及廢液濃縮處理系統，其包括通過管線依次連接的廢水收集單元、蒸發濃縮單元、絮凝沉淀單元、化學沉淀單元、生物吸附單元、過濾單元和儲水單元；
所述廢水收集單元的入口與高濃度電鍍銅、鎳廢水的排水口連接；
所述生物吸附單元內設置有多層微生物-活性劑吸附層。
另一方面，本申請實施例提供一種利用上述電鍍高濃度廢水及廢液濃縮處理系統的方法，包括以下步驟：
將電鍍高濃度廢水通過排水口進入廢水收集單元進行廢水收集；
然后送入蒸發濃縮單元進行蒸發濃縮，濃縮后的濃縮液送入絮凝沉淀單元，濃縮后的固體污泥通過排泥管進行收集處理；
調節絮凝沉淀單元中的pH，加入助凝劑，攪拌均勻后靜置沉淀，上層液體送入化學沉淀單元，加入硫化物進行硫化沉淀；
硫化沉淀后的反應液送入生物吸附單元，經微生物-活性劑吸附和反應后，液體送至過濾單元進行多次過濾，最終可排放的處理液送至儲水單元進行儲存使用。
相對于現有技術，本申請的實施例至少具有如下優點或有益效果：
1、本申請系統包括依次連接的廢水收集單元、蒸發濃縮單元、絮凝沉淀單元、化學沉淀單元、生物吸附單元、過濾單元和儲水單元，其中廢水收集單元用于對高濃度電鍍銅、鎳廢水進行收集和初次沉淀，蒸發濃縮單元用于將廢水中的部分溶解度小的離子析出，減輕后續沉淀的壓力；絮凝沉淀單元步驟將廢水液體調整至12-13，利用助凝劑將廢水中的懸浮物膠體和分散顆粒大分子力的相互作用下生成絮狀體排出系統，化學沉淀單元利用硫化物的溶度積小于金屬離子對應的氫氧化物，因此可以打破重金屬離子與氫氧根反應形成絡(luò )合物，進而提高重金屬離子的沉淀效果；生物吸附單元利用微生物-活性劑對廢水中的有毒物質(例如Ni2+)和化學污染物(例如Cu2+)進行最終沉淀，后續利用粗過濾和超濾膜過濾將前述所有步驟中的沉淀吸附的固體與水進行分離，最終得到符合排放規定的處理水。
2、本申請中在生物吸附單元中采用微生物-活性劑，該微生物-活性劑包括微生物菌劑和活性劑。一方面微生物菌劑和活性劑可各自在廢水中發揮功效：活性劑經過煅燒改性后其孔隙率增加，比表面積提高，能容易吸附廢水中的污染物，并且活性劑表面含有的羥基、羧基和內酯基等官能團可以與污染物產生化學吸附，進一步提高其吸附能力；微生物劑中的細胞壁上具有的多糖結構具有很好的吸附絮凝效果，可提高微活性劑的吸附能力，并且微生物菌劑產生的堿性磷酸酶可以水解成有機磷酸單脂和磷酸根離子，可以與廢水中的Ni2+結合產生沉淀，繼而提高對廢水中有毒有害物質的吸附和脫除效果。另一方面，活性劑中的多孔隙結構可作為微生物菌劑的載體，使其在廢水中得到更好的分散能力。
綜上，利用本申請系統的廢水處理方法可以對電鍍高濃度廢水中的雜質和有毒有害物質進行高效脫除。
（發明人：章鵬;張國田;李旭露）
