公布日：2023.05.30
申請日：2023.04.23
分類號：C02F3/28(2023.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種污水處理用水解酸化池，包括水解池體和水池邊框，水池邊框固定安裝在水解池體上，還包括遍布式布水機構、具有調節功能的填料床機構、大氣泡曝氣機構和排污機構，遍布式布水機構包括多個呈斗型設置的布水頭，遍布式布水機構安裝在水池邊框上并且部分延伸至水解池體的內部，多個布水頭的布水端均向下且等距離陣列設置在水解池體的內部，本發明，在對污水進行水解酸化時，不僅可將污水遍布式的供入水解池體的內部，大大增加污水與微生物直接的接觸面積，提高對污水的處理效率，同時在對污水處理的過程中，可將污水內部沉淀過多的污泥進行排出，無需其它沉淀池的配合。
權利要求書

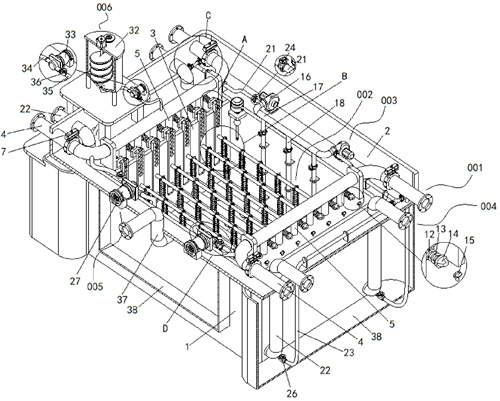

1.一種污水處理用水解酸化池，包括水解池體（1）和水池邊框（2），所述水池邊框（2）固定安裝在所述水解池體（1）上，其特征在于，還包括：遍布式布水機構（001），所述遍布式布水機構（001）包括多個呈斗型設置的布水頭（6），所述遍布式布水機構（001）安裝在所述水池邊框（2）上并且部分延伸至所述水解池體（1）的內部，多個所述布水頭（6）的布水端均向下且等距離陣列設置在所述水解池體（1）的內部，多個所述布水頭（6）與所述水解池體（1）的底部之間形成曝氣空腔；具有調節功能的填料床機構（002），所述水解池體（1）的內部固定安裝有兩個L型填料滑板（3），所述填料床機構（002）設置在兩個所述L型填料滑板（3）之間，用于對水解池體（1）內部的微生物提供生活平臺，增加污水與微生物之間的接觸面積，兩個所述L型填料滑板（3）的另一側分別與所述水解池體（1）之間形成布水空腔，所述布水空腔與所述曝氣空腔之間相連通，并且所述遍布式布水機構（001）的部分位于所述布水空腔的內部；大氣泡曝氣機構（003），所述大氣泡曝氣機構（003）安裝在所述水池邊框（2）上，并且所述大氣泡曝氣機構（003）的部分位于所述曝氣空腔的內部，用于對水解池體（1）內部的污泥進行攪拌；所述大氣泡曝氣機構（003）包括至少兩個曝氣泵（16）、主供氣管（17）和多個從供氣管（18），至少兩個所述曝氣泵（16）均安裝在所述水池邊框（2）上，所述主供氣管（17）連通在至少兩個所述曝氣泵（16）的輸出端上，多個所述從供氣管（18）的一端均連通在所述主供氣管（17）上，多個所述從供氣管（18）上均安裝有供氣閥門，多個從供氣管（18）的另一端均延伸至所述曝氣空腔的內部，并且多個所述從供氣管（18）均與所述水解池體（1）之間固定安裝，每個所述從供氣管（18）上均連通有多個大口徑排氣管（19），每個所述大口徑排氣管（19）上均安裝有單向閥一（20）；排污機構（004），所述排污機構（004）安裝在所述水池邊框（2）上，并且所述排污機構（004）與所述水解池體（1）和所述大氣泡曝氣機構（003）之間相連通，用于對水解池體（1）內部沉淀的污泥進行排放并防止污泥堵塞排污機構（004）；所述水池邊框（2）上還安裝有回流機構（005）和微生物喂養器（006），所述回流機構（005）與所述遍布式布水機構（001）之間相連通，用于對處理后不達標的污水進行回流并多次處理，所述微生物喂養器（006）與所述遍布式布水機構（001）之間相連通，用于對水解池體（1）內部的微生物進行喂養；所述遍布式布水機構（001）還包括兩個U型布水主管（4）和多個U型布水從管（5），兩個所述U型布水主管（4）分別固定安裝在兩個所述L型填料滑板（3）上，多個所述U型布水從管（5）均等距離連通在兩個所述U型布水主管（4）之間，多個所述U型布水從管（5）的部分分別穿過所在的布水空腔至所述水解池體（1）的內部，多個所述布水頭（6）分別連通在多個所述U型布水從管（5）上；每個所述U型布水主管（4）上均安裝有至少兩個布水調節閥（7）；所述填料床機構（002）包括多組填料排組，多組所述填料排組均等距離排布在所述水解池體（1）的內部；其中一組所述填料排組包括兩個連接滑桿（8）、兩組定位調節組件、至少兩個承載桿（9）和多組彈性填料（10），兩個所述連接滑桿（8）分別縱向滑動安裝在兩個所述L型填料滑板（3）上，兩個所述連接滑桿（8）上均固定安裝有吊裝環，兩組所述定位調節組件分別安裝在兩個所述L型填料滑板（3）上，用于對兩個所述連接滑桿（8）的位置進行定位，至少兩個所述承載桿（9）均固定安裝在兩個所述連接滑桿（8）之間，多組所述彈性填料（10）均等距離固定安裝在至少兩個所述承載桿（9）之間；其中一組所述定位調節組件包括調節板（11）、調節簧（12）、定位桿（13）、定位把手（14）和限位銷（15）；所述調節板（11）固定安裝在所述L型填料滑板（3）上，所述調節簧（12）的一端與所述調節板（11）之間固定安裝，調節簧（12）的另一端與所述定位把手（14）之間固定安裝，所述定位桿（13）的一端固定安裝在所述定位把手（14）上，定位桿（13）的另一端穿過所述調節簧（12）至所述調節板（11）的另一側，所述連接滑桿（8）上開設有多個與定位桿（13）相適配的定位通孔，所述定位桿（13）的部分位于其中一個所述定位通孔的內部，所述限位銷（15）設置在所述L型填料滑板（3）上，并且所述限位銷（15）與所述定位把手（14）之間相適配，用于對定位把手（14）的位置進行穩定；所述排污機構（004）包括至少兩組排污組件，至少兩組所述排污組件分別設置在所述水解池體（1）的兩側；其中一組所述排污組件包括疏通主管（21）、多個排污管（22）和多個疏通從管（23），多個所述排污管（22）均固定安裝在所述水池邊框（2）上，并且多個所述排污管（22）的一端均穿過水池邊框（2）至所述水解池體（1）的內部，所述疏通主管（21）的一端與所述主供氣管（17）之間相連通，所述疏通主管（21）上安裝有疏通主閥門（24），多個所述疏通從管（23）的一端均連通在所述疏通主管（21）上，多個所述疏通從管（23）的另一端分別與多個所述排污管（22）之間相連通，并且多個所述疏通從管（23）上均安裝有疏通從閥門（25）和單向閥二（26），用于將堵塞的排污管（22）進行疏通，所述疏通主管（21）和多個所述疏通從管（23）均固定安裝在所述水池邊框（2）上。
2.根據權利要求1所述的一種污水處理用水解酸化池，其特征在于，所述回流機構（005）包括至少兩組回流組件，至少兩組所述回流組件分別與兩個所述U型布水主管（4）相連通；其中一組所述回流組件包括回流水泵（27）、回流管一（28）和回流管二（29），所述回流水泵（27）安裝在所述水池邊框（2）上，所述回流水泵（27）的輸入端與所述回流管一（28）的一端相連通，所述回流管一（28）的另一端延伸至所述水解池體（1）的內部并連通有過濾罩（30），且所述回流管一（28）與所述水解池體（1）之間固定安裝，所述回流管二（29）的一端與所述回流水泵（27）的輸出端相連通，回流管二（29）的另一端與所述U型布水主管（4）之間相連通，所述回流管二（29）上安裝有單向閥三（31）。
3.根據權利要求2所述的一種污水處理用水解酸化池，其特征在于，所述微生物喂養器（006）包括具有攪拌功能的喂養筒（32）和喂養水泵（33）；所述喂養筒（32）通過喂養架固定安裝在所述水池邊框（2）上，所述喂養水泵（33）安裝在所述喂養架上，所述喂養水泵（33）的輸入端與所述喂養筒（32）之間連通有喂養管一（34），所述喂養水泵（33）的輸出端與所述U型布水主管（4）之間連通有喂養管二（35），并且所述喂養管二（35）上安裝有單向閥四（36）。
4.根據權利要求3所述的一種污水處理用水解酸化池，其特征在于，所述水池邊框（2）上固定安裝有排水管（37），所述排水管（37）的一端與所述水解池體（1）之間相連通，用于將水解處理后的污水進行排出。
5.根據權利要求4所述的一種污水處理用水解酸化池，其特征在于，所述水池邊框（2）和所述水解池體（1）之間固定安裝有多個用于防護排污管（22）和排水管（37）的防護罩（38）。
發明內容
（一）解決的技術問題
針對現有技術的不足，本發明提供了一種污水處理用水解酸化池，用以解決背景技術中提出的現有技術中的水解酸化池，在對污水處理過程中，不僅對污水處理效率相對較差，且在對大批量的污水進行處理過程中，大都還需要其它沉淀池輔助配合的問題。
（二）技術方案
為實現上述目的，本發明提供如下技術方案：一種污水處理用水解酸化池，包括水解池體和水池邊框，所述水池邊框固定安裝在所述水解池體上，還包括遍布式布水機構、具有調節功能的填料床機構、大氣泡曝氣機構和排污機構；
所述遍布式布水機構包括多個呈斗型設置的布水頭，所述遍布式布水機構安裝在所述水池邊框上并且部分延伸至所述水解池體的內部，多個所述布水頭的布水端均向下且等距離陣列設置在所述水解池體的內部，多個所述布水頭與所述水解池體的底部之間形成曝氣空腔；
所述水解池體的內部固定安裝有兩個L型填料滑板，所述填料床機構設置在兩個所述L型填料滑板之間，用于對水解池體內部的微生物提供生活平臺，增加污水與微生物之間的接觸面積，兩個所述L型填料滑板的另一側分別與所述水解池體之間形成布水空腔，所述布水空腔與所述曝氣空腔之間相連通，并且所述遍布式布水機構的部分位于所述布水空腔的內部；
所述大氣泡曝氣機構安裝在所述水池邊框上，并且所述大氣泡曝氣機構的部分位于所述曝氣空腔的內部，用于對水解池體內部的污泥進行攪拌；
所述排污機構安裝在所述水池邊框上，并且所述排污機構與所述水解池體和所述大氣泡曝氣機構之間相連通，用于對水解池體內部沉淀的污泥進行排放并防止污泥堵塞排污機構。
作為本發明優選的技術方案，所述水池邊框上還安裝有回流機構和微生物喂養器，所述回流機構與所述遍布式布水機構之間相連通，用于對處理后不達標的污水進行回流并多次處理，所述微生物喂養器與所述遍布式布水機構之間相連通，用于對水解池體內部的微生物進行喂養。
在前述方案的基礎上，所述遍布式布水機構還包括兩個U型布水主管和多個U型布水從管，兩個所述U型布水主管分別固定安裝在兩個所述L型填料滑板上，多個所述U型布水從管均等距離連通在兩個所述U型布水主管之間，多個所述U型布水從管的部分分別穿過所在的布水空腔至所述水解池體的內部，多個所述布水頭分別連通在多個所述U型布水從管上；
每個所述U型布水主管上均安裝有至少兩個布水調節閥。
在前述方案的基礎上進一步的，所述填料床機構包括多組填料排組，多組所述填料排組均等距離排布在所述水解池體的內部；
其中一組所述填料排組包括兩個連接滑桿、兩組定位調節組件、至少兩個承載桿和多組彈性填料，兩個所述連接滑桿分別縱向滑動安裝在兩個所述L型填料滑板上，兩個所述連接滑桿上均固定安裝有吊裝環，兩組所述定位調節組件分別安裝在兩個所述L型填料滑板上，用于對兩個所述連接滑桿的位置進行定位，至少兩個所述承載桿均固定安裝在兩個所述連接滑桿之間，多組所述彈性填料均等距離固定安裝在至少兩個所述承載桿之間；
其中一組所述定位調節組件包括調節板、調節簧、定位桿、定位把手和限位銷；
所述調節板固定安裝在所述L型填料滑板上，所述調節簧的一端與所述調節板之間固定安裝，調節簧的另一端與所述定位把手之間固定安裝，所述定位桿的一端固定安裝在所述定位把手上，定位桿的另一端穿過所述調節簧至所述調節板的另一側，所述連接滑桿上開設有多個與定位桿相適配的定位通孔，所述定位桿的部分位于其中一個所述定位通孔的內部，所述限位銷設置在所述L型填料滑板上，并且所述限位銷與所述定位把手之間相適配，用于對定位把手的位置進行穩定。
在前述方案的基礎上再進一步的，所述大氣泡曝氣機構包括至少兩個曝氣泵、主供氣管和多個從供氣管，至少兩個所述曝氣泵均安裝在所述水池邊框上，所述主供氣管連通在至少兩個所述曝氣泵的輸出端上，多個所述從供氣管的一端均連通在所述主供氣管上，多個所述從供氣管上均安裝有供氣閥門，多個從供氣管的另一端均延伸至所述曝氣空腔的內部，并且多個所述從供氣管均與所述水解池體之間固定安裝，每個所述從供氣管上均連通有多個大口徑排氣管，每個所述大口徑排氣管上均安裝有單向閥一。
為了便于將水解池體內部的沉淀污泥進行排出，所述排污機構包括至少兩組排污組件，至少兩組所述排污組件分別設置在所述水解池體的兩側；
其中一組所述排污組件包括疏通主管、多個排污管和多個疏通從管，多個所述排污管均固定安裝在所述水池邊框上，并且多個所述排污管的一端均穿過水池邊框至所述水解池體的內部，所述疏通主管的一端與所述主供氣管之間相連通，所述疏通主管上安裝有說疏通主閥門，多個所述疏通從管的一端均連通在所述疏通主管上，多個所述疏通從管的另一端分別與多個所述排污管之間相連通，并且多個所述疏通從管上均安裝有疏通從閥門和單向閥二，用于將堵塞的排污管進行疏通，所述疏通主管和多個所述疏通從管均固定安裝在所述水池邊框上。
進一步的，所述回流機構包括至少兩組回流組件，至少兩組所述回流組件分別與兩個所述U型布水主管相連通；
其中一組所述回流組件包括回流水泵、回流管一和回流管二，所述回流水泵安裝在所述水池邊框上，所述回流水泵的輸入端與所述回流管一的一端相連通，所述回流管一的另一端延伸至所述水解池體的內部并連通有過濾罩，且所述回流管一與所述水解池體之間固定安裝，所述回流管二的一端與所述回流水泵的輸出端相連通，回流管二的另一端與所述U型布水主管之間相連通，所述回流管二上安裝有單向閥三。
再進一步的，所述微生物喂養器包括具有攪拌功能的喂養筒和喂養水泵，所述喂養筒通過喂養架固定安裝在所述水池邊框上，所述喂養水泵安裝在所述喂養架上，所述喂養水泵的輸入端與所述喂養筒之間連通有喂養管一，所述喂養水泵的輸出端與所述U型布水主管之間連通有喂養管二，并且所述喂養管二上安裝有單向閥四。
為了便于將水解處理后的污水排出水解池體的內部，所述水池邊框上固定安裝有排水管，所述排水管的一端與所述水解池體之間相連通。
為了便于對排污管和排水管進行防護和維護，所述水池邊框和所述水解池體之間固定安裝有多個防護罩。
為了便于對水解池體內的液位進行控制，所述水解池體上安裝有連桿浮球液位計。
（三）有益效果
與已知公有技術相比，本發明提供了一種污水處理用水解酸化池，具備以下有益效果：
本發明，在對污水進行處理過程中，通過遍布式布水機構的配合，可將供入水解池體內部的污水均勻的分布在水解池體的內部，在污水進入水解池體之后，隨著污水的上升，通過水解池體內部的污泥以及填料床機構內部的微生物，可將污水內部的大分子有機物進行降解，在對污水進行講解的過程中，過多的污泥會(huì )因沉淀以及布水頭的輕微沖力，大量的墜落至水解池體內的布水空腔與曝氣空腔的交匯處，通過位于此處的排污機構的配合，可將過多的污泥排出水解池體的內部；
因此，該污水處理用水解酸化池，在對污水進行水解酸化時，不僅可將污水遍布式的供入水解池體的內部，大大增加污水與微生物直接的接觸面積，提高對污水的處理效率，同時在對污水處理的過程中，可將污水內部沉淀過多的污泥進行排出，無需其它沉淀池的配合。
（發明人：魏永;耿琰;趙靖;李紅巖）
