公布日：2022.06.21
申請日：2022.03.10
分類號：C02F9/14(2006.01)I;B01D53/52(2006.01)I;B01D53/78(2006.01)I;C02F101/20(2006.01)N;C02F101/10(2006.01)N
摘要

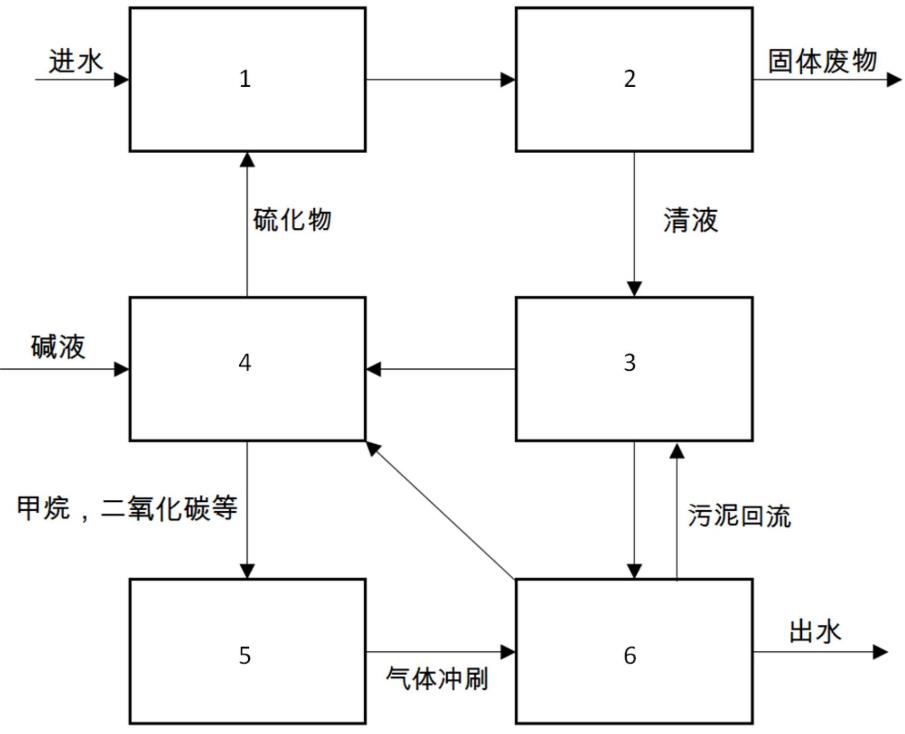

本發明涉及一種廢水中重金屬去除用處理系統，該系統包括循環連接的重金屬反應池(1)、固液分離池(2)、厭氧生物反應池(3)和脫氣塔(4)；該系統還包括與脫氣塔(4)相連的儲氣罐(5)，以及與厭氧生物反應池(3)循環相連的膜池(6)，所述的膜池(6)與儲氣罐(5)和脫氣塔(4)相連。所述的重金屬反應池(1)設有用于導入含重金屬廢水的廢水進口，用于導入脫氣塔(4)中吸收液的堿液進口，以及用于將反應液導入到固液分離池(2)的反應液出口。與現有技術相比，本發明具有避免硫化物的添加，實現重金屬、有機物COD同時去除等優點。
權利要求書
1.一種廢水中重金屬去除用處理系統，其特征在于，該系統包括循環連接的重金屬反應池(1)、固液分離池(2)、厭氧生物反應池(3)和脫氣塔(4)；該系統還包括與脫氣塔(4)相連的儲氣罐(5)，以及與厭氧生物反應池(3)循環相連的膜池(6)，所述的膜池(6)與儲氣罐(5)和脫氣塔(4)相連。
2.根據權利要求1所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的重金屬反應池(1)設有用于導入含重金屬廢水的廢水進口，用于導入脫氣塔(4)中吸收液的堿液進口，以及用于將反應液導入到固液分離池(2)的反應液出口。
3.根據權利要求1或2所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的重金屬反應池(1)內還包括的攪拌槳(11)；該重金屬反應池(1)還與重金屬捕捉劑儲罐相連。
4.根據權利要求1所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的固液分離池(2)設有用于導入重金屬反應池(1)反應液的分離液進口，用于導出上清液至厭氧生物反應池(3)的上清液出口，以及用于將沉淀物排出的沉淀物出口。
5.根據權利要求1或4所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的固液分離池(2)內設有沉淀斜板(21)或沉淀斜管；該固液分離池(2)還與混凝劑儲罐或絮凝劑儲罐相連。
6.根據權利要求1所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的厭氧生物反應池(3)設有用于排出反應氣體至脫氣塔(4)的反應氣出口，用于引入固液分離池(2)中上清液的反應液進口，以及用于將反應后污泥排出至膜池(6)的污泥排放口。
7.根據權利要求1或6所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的厭氧生物反應池(3)內包括反應所需的污泥，該污泥中包含用于將廢水中硫酸根離子還原成硫離子的硫還原菌。
8.根據權利要求1所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的脫氣塔(4)設有用于引入堿液的堿液進口，用于將吸收液外排至重金屬反應池(1)的吸收液出口，用于將剩余氣體排出至儲氣罐(5)的余氣出口，以及用于將厭氧生物反應池(3)和/或膜池(6)中的氣體引入的廢氣進口。
9.根據權利要求1或8所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的脫氣塔(4)內設有填料(41)，還設有堿液循環機構，該堿液循環機構包括依次連接的堿液循環泵(42)、管道(43)以及噴淋頭(44)。10.根據權利要求1所述的一種廢水中重金屬去除用處理系統，其特征在于，所述的儲氣罐(5)設有用于引入脫氣塔(4)中剩余氣體的余氣進口，以及用于將氣體引出至膜池(6)的沖刷氣出口；所述的膜池(6)設有用于引入儲氣罐(5)中氣體的沖刷氣進口，用于引入厭氧生物反應池(3)中反應后污泥的污泥進口，用于將分離后的出水導出的清水出口；該膜池(6)還通過氣體回流管道與脫氣塔(4)相連，通過污泥回流管道與厭氧生物反應池(3)相連。
發明內容
本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種避免或降低硫化物的添加，實現重金屬、有機物COD同時去除的廢水中重金屬去除用處理系統。
本發明的目的可以通過以下技術方案來實現：
一種廢水中重金屬去除用處理系統，該系統包括循環連接的重金屬反應池、固液分離池、厭氧生物反應池和脫氣塔；
該系統還包括與脫氣塔相連的儲氣罐，以及與厭氧生物反應池循環相連的膜池，所述的膜池與儲氣罐和脫氣塔相連。
進一步地，所述的重金屬反應池設有用于導入含重金屬廢水的廢水進口，用于導入脫氣塔中吸收液的堿液進口，以及用于將反應液導入到固液分離池的反應液出口。
進一步地，所述的重金屬反應池內還包括的攪拌槳；該重金屬反應池還與重金屬捕捉劑儲罐相連。
廢水進入到重金屬反應池與從脫氣塔里來的堿液吸收后硫化物結合反應形成沉淀物，吸收液中包含吸收后的硫化物，與部分氫氧化物，能與重金屬很有效地結合形成沉淀物，重金屬捕捉劑根據實際運行情況可以適當的補充。反應器中通過攪拌得到混合保證反應的均一，同時還根據水質條件控制反應的配比與反應的pH等控制條件。
進一步地，所述的固液分離池設有用于導入重金屬反應池反應液的分離液進口，用于導出上清液至厭氧生物反應池的上清液出口，以及用于將沉淀物排出的沉淀物出口。
進一步地，所述的固液分離池內設有沉淀斜板或沉淀斜管；該固液分離池還與混凝劑儲罐或絮凝劑儲罐相連。
重金屬反應池產生的固液混合物進入固液分離池進行固液分離，固液分離可以是重力分離、過濾分離、膜分離等。固液混合物通過投加混凝劑、絮凝劑加速沉淀，混凝劑包括：鐵鹽、鋁鹽類混凝劑，及高分子混凝劑，包括聚合氯化鋁(PAC)，硫酸鐵，硫酸亞鐵，氯化鐵，氯化亞鐵，氯化鋁，明礬，聚合氯化鐵等，絮凝劑：聚丙烯酰胺(PAM)；固液分離后，清水進入下游工藝，固體通過泵排放進入脫水裝置后外拉處理。
進一步地，所述的厭氧生物反應池設有用于排出反應氣體至脫氣塔的反應氣出口，用于引入固液分離池中上清液的反應液進口，以及用于將反應后污泥排出至膜池的污泥排放口。
進一步地，所述的厭氧生物反應池內包括反應所需的污泥，該污泥中包含用于將廢水中硫酸根離子還原成硫離子的硫還原菌。
生化池是厭氧工藝，控制溶解氧濃度在0.1ppm以下，可以通過機械攪拌、泵循環攪拌、惰性氣體曝氣等方式實現反應器中污泥的混合�？梢允腔钚晕勰喾�、生物接觸氧化法、流化床生物膜法；如果碳和硫酸根比例失衡的時候可以適當投加碳源。通常保持碳與硫酸根的質量比例在(1-5):(1-5)之間，碳源包括，葡萄糖，醋酸鈉，甲醇，乙醇，醋酸等水處理工藝常見碳源中的一種或多種。
進一步地，所述的脫氣塔設有用于引入堿液的堿液進口，用于將吸收液外排至重金屬反應池的吸收液出口，用于將剩余氣體排出至儲氣罐的余氣出口，以及用于將厭氧生物反應池和/或膜池中的氣體引入的廢氣進口。
進一步地，所述的脫氣塔內設有填料，還設有堿液循環機構，該堿液循環機構包括依次連接的堿液循環泵、管道以及噴淋頭。
脫氣塔可以采用一級或多級堿液噴淋系統，或采用脫氣膜，脫氣膜可以是中空纖維或平板膜，也可以是有機材料或無機材料；堿液可以是：氫氧化鈉、氫氧化鉀中的一種或多種。噴淋塔設置填料，可以是一級或多級填料；采用固定床填料，填料種類與材質包括：陶瓷填料、塑料填料、金屬填料，填料的種類包括：拉西環、鮑爾環、階梯環填料、弧鞍填料、矩鞍填料、環矩鞍填料、球形填料、共軛環填料、海爾環填料、納特環填料、格柵填料、波紋填料一種或多種；脫氣塔可以通過在線pH控制，來控制堿液外排，并控制需要補充的堿液。
進一步地，所述的儲氣罐設有用于引入脫氣塔中剩余氣體的余氣進口，以及用于將氣體引出至膜池的沖刷氣出口；
所述的膜池設有用于引入儲氣罐中氣體的沖刷氣進口，用于引入厭氧生物反應池中反應后污泥的污泥進口，用于將分離后的出水導出的清水出口；
該膜池還通過氣體回流管道與脫氣塔相連，通過污泥回流管道與厭氧生物反應池相連。
膜池使用膜作為固液分離的工具實現污泥與產水的分離，膜采用浸沒式工藝，可以是超濾或微濾；脫氣塔脫氣后的氣體回到儲氣罐，通過儲氣罐壓縮到膜池作為膜沖刷的氣體并重新帶出硫化氫氣體進入到脫氣塔。多余的氣體通過儲氣罐排放或進入其他回收工藝。
與現有技術相比，本發明具有以下優點：
(1)本發明的生物處理工藝成本低，通過生物轉化，將水中含有的硫酸根離子成為硫化物，硫酸根作為電子受體，而有機物作為電子給體，在厭氧反應器中，硫酸根還原菌把硫酸根還原成硫離子并降解有機物成為二氧化碳和水，而且耐受的pH的范圍較高；
(2)由于含重金屬的廢水首先要去除重金屬達標才能排放，而通常水中同時含有有機物COD的時候，需要進入生化工藝，較高濃度的重金屬有害于生化工藝，通常需要去除重金屬到較低的濃度；本發明系統啟動時只需要添加少量的重金屬捕捉劑去除，待生化系統穩定后，能穩定產生硫離子后，通過堿液吸收后的含硫溶液即可作為重金屬捕捉劑的補充或徹底代替重金屬捕捉劑即可，大大節省了重金屬捕捉劑化合物的投加，節省了成本；
(3)常規的工藝通過添加大量硫化物固定重金屬，反應后的沉淀物在固液分離池中分離。藥劑添加的成本比較高；而本發明通過硫酸根還原菌在厭氧的條件下反應，還原硫酸根形成硫化物與重金屬反應形成固體沉淀物，在固液分離池里分離，降低了水中的重金屬大大降低了原本需要投入的硫化物化學藥劑大大節省了含硫化合物的投加；
(4)本發明中，廢水中的有機物COD在硫酸根還原菌生化工藝過程中作為反應的碳源補充，生成二氧化碳、水和活性污泥，進一步降低了COD污染濃度，實現了重金屬，有機物COD同時去除的效果；
(5)硫酸根轉化成硫化物的過程累計的硫化物對于厭氧污泥具有一定的毒害作用。會(huì )造成污泥上浮而出水濁度較高，出水水質較差；本發明中，硫化物通過重金屬沉淀可以降低有利于生化系統的運行穩定，同時膜處理工藝可以截留污泥是生化池中保持較高的污泥濃度，得到較高的水質；
(6)本發明中，厭氧反應產生硫化氫的同時也產生二氧化碳，甲烷等其他氣體，混合氣體通過脫氣塔剩余甲烷氣體回到膜池作為膜沖刷氣體以及硫化氫攜帶氣體。多余的甲烷氣體通過儲氣罐后可以作為燃氣。
（發明人：王蕾）
