公布日：2022.06.28
申請日：2022.02.11
分類號：C02F3/30(2006.01)I
摘要
本發明公開了一種運用于活性污泥法A/O工藝的多級處理生物池，包括池體和設于所述池體底部的廢料箱，所述池體底部設有坡面，所述坡面底部設有第一凹槽，所述廢料箱設于所述第一凹槽內，所述第一凹槽底部設有第一支撐彈簧，所述第一支撐彈簧頂端設有與所述第一凹槽相配合的載料板，所述第一凹槽內壁上設有輸料組件，所述池體頂部設有起重裝置；利用坡面和廢料箱的設置，將污泥收集在一處，可方便的對池體底部的污泥做清理；在載料板的設置下，在廢料箱升起時將第一凹槽封閉，避免污泥直接進入到第一凹槽內，避免污泥堆積在第一凹槽內，提升對池體底部的清理效果。
權利要求書

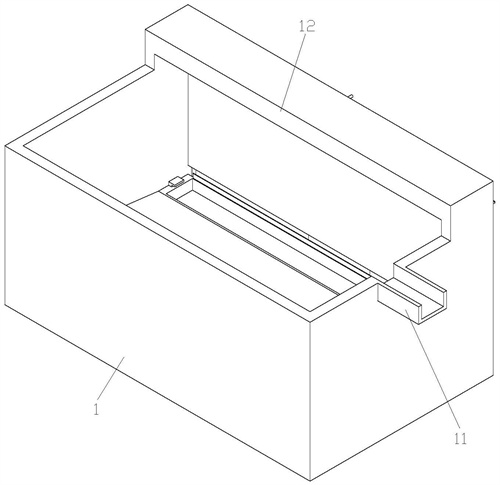

1.一種運用于活性污泥法A/O工藝的多級處理生物池，包括池體(1)和設于所述池體(1)底部的廢料箱(2)，其特征在于:所述池體(1)底部設有坡面，所述坡面底部設有第一凹槽，所述廢料箱(2)設于所述第一凹槽內，所述第一凹槽底部設有第一支撐彈簧，所述第一支撐彈簧頂端設有與所述第一凹槽相配合的載料板(15)，所述第一凹槽內壁上設有輸料組件，所述池體(1)頂部設有起重裝置。
2.根據權利要求1所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述第一凹槽內壁上設有第一活動槽，所述第一活動槽內壁上設有第二活動槽，所述輸料組件包括設于所述第一活動槽內的載料箱(3)、設于所述第二活動槽內的兩組第一傳動輪(16)及繞設于所述兩組第一傳動輪(16)上的傳動帶(161)，所述載料箱(3)底部設有第二底板(31)，所述第二底板(31)一端可轉動連接于所述載料箱(3)底部，所述載料箱(3)側壁上設有第一滑塊(37)，所述第一活動槽內壁上設有與所述第一滑塊(37)相配合的一滑槽。
3.根據權利要求2所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述廢料箱(2)底部設有第一底板(21)，所述第一底板(21)一端設有第一連接軸，所述廢料箱(2)底部設有第三活動槽，所述第一連接軸可轉動連接于所述第三活動槽內，所述第一底板(21)底部設有第四活動槽，所述第四活動槽內設有兩組第二傳動輪(211)，所述兩組第二傳動輪(211)上繞設有第一同步帶(212)，所述第一同步帶(212)上設有第一連接塊(2121)，所述第一連接塊(2121)上設有刮板(2122)，所述刮板(2122)底部設有多個刷毛。
4.根據權利要求3所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述載料箱(3)上方設有第一連接板(32)，所述第一連接板(32)底部設有第二連接塊，所述第二連接塊底部設有第五活動槽，所述載料箱(3)頂部設有與所述第五活動槽相配合的第二連接板(33)，所述第二連接板(33)頂部設有第一連接彈簧(331)；所述第一連接板(32)上設有第一通腔，所述第一通腔內設有第三傳動輪(323)和兩組第四傳動輪(321)，所述兩組第四傳動輪(321)上繞設有第二同步帶(322)，所述第四活動槽內設有用于傳動所述第一同步帶(212)和所述第二同步帶(322)的第五傳動輪(213)。
5.根據權利要求4所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述載料箱(3)底部設有第六活動槽，所述第六活動槽內設有線輪(36)，所述線輪(36)上設有扭簧，所述線輪(36)上設有第一連接繩(361)，所述第一連接繩(361)一端固連于所述第二底板(31)上；所述載料箱(3)側壁上設有第七活動槽，所述第一滑塊(37)設于所述第七活動槽內，所述第七活動槽側壁上設有第一活動腔，所述第一活動腔底部設有第一通槽，所述第一滑塊(37)底部設有第二支撐彈簧(371)，所述第一滑塊(37)側壁上設有第三連接板(372)，所述第三連接板(372)底部設有與所述第一通槽相對應的第一推塊(373)。
6.根據權利要求1所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述廢料箱(2)頂部設有第八活動槽，所述第八活動槽內設有第二連接軸(22)，所述第二連接軸(22)上設有導板(221)，所述第八活動槽內設有與所述第二連接軸(22)相配合的第一傳動板(23)，所述第一傳動板(23)底部設有第一復位彈簧(231)，所述第八活動槽側壁上設有第九活動槽，所述池體(1)內壁上設有第十活動槽，所述第十活動槽內設有活動塊(19)，所述活動塊(19)上設有第十一活動槽，所述第十一活動槽內設有第二推塊(191)。
7.根據權利要求6所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述第十一活動槽頂部設有第二通槽，所述第十一活動槽內設有第一推板(194)，所述第一推板(194)底部鉸接有第四連接板(192)，所述第四連接板(192)一端鉸接于所述第一推塊(191)上，所述第一推板(194)底部設有第二復位彈簧(1942)；所述第二推塊(191)側壁上設有第二滑塊(1911)，所述第十一活動槽側壁上設有第二滑槽，所述第十活動槽內壁上設有與所述第二滑塊(191)相配合的第三滑槽，所述第三滑槽為倒L型結構；所述第一滑槽頂部設有用于推動所述第一推板(194)往下運動的第一推桿(18)。
8.根據權利要求7所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述載料箱(3)側壁上設有第十二活動槽，所述第十二活動槽內設有第二傳動板(34)，所述第十二活動槽底部設有第三通槽，所述第三通槽內穿設有第二推桿(35)，所述第二推桿(35)上鉸接有第一連接桿(341)，所述第一連接桿(341)一端鉸接于所述第二傳動板(34)上，所述第二推桿(35)頂部設有第五連接板(351)，所述第五連接板(351)上設有第三復位彈簧(352)；所述第十活動槽頂部設有第二活動腔，所述第一推板(194)上設有第二連接桿(1941)，所述第二連接桿(1941)穿設于所述第二活動腔內。
9.根據權利要求8所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述第一滑槽頂部設有第十五活動槽，所述第一推桿(18)設于所述第十五活動槽內，所述第一推桿(18)底部設有第十三活動槽，所述第十三活動槽內壁上設有第二連接彈簧(182)，所述第二連接彈簧(182)底端設有第三推桿(183)，所述第三推桿(183)側壁上設有第十四活動槽，所述第十四活動槽內壁上設有第三連接彈簧(1831)，所述第三連接彈簧(1831)一端設有限位塊(1832)，所述第十三活動槽內壁上設有與所述限位塊(1832)相配合的限位槽，所述第一推桿(18)頂部設有第四連接彈簧(181)，所述第十五活動槽側壁上設有第二活動腔，所述第一推桿(18)側壁上設有第五連接板(184)，所述第二活動腔底部設有與所述第一活動腔相通的第十六活動槽，所述第五連接板(184)底部設有第四推桿(185)；所述限位槽頂部設有第十七活動槽，所述限位槽頂部設有第二推板，所述第二推板上設有第三連接桿，所述第一推桿側壁上設有第十八活動槽，所述第十八活動槽內設有第三滑塊(186)，所述第三滑塊(186)底部設有第三支撐彈簧(1861)，所述第三滑塊(186)與所述第三連接桿相連，所述第十五活動槽內壁上設有與所述第三滑塊(186)相配合的第四滑槽。
10.根據權利要求9所述的一種運用于活性污泥法A/O工藝的多級處理生物池，其特征在于：所述第二連接桿(1941)上設有第三連接塊(1943)，所述第三連接塊(1943)上設有第十八活動槽，所述第十八活動槽內設有第五連接彈簧，所述第五連接彈簧一端設有第三推塊(1944)，所述第三推塊(1944)上設有連接帶(1945)，所述連接帶(1945)一端固連于所述第十八活動槽內壁上，所述第十八活動槽底部設有第四通槽，所述第四通槽內穿設有第五推桿(1946)；所述池體(1)頂部設有與所述廢料箱(2)相對應的罩體(12)，所述廢料箱(2)頂部設有第四連接塊(24)，所述第四連接塊(24)上設有第五通槽，所述第四連接塊(24)上設有支撐板，所述罩體(12)內壁上設有第十九活動槽，所述第十九活動槽內設有支撐桿(17)，所述第十九活動槽下方設有第二十活動槽，所述第二十活動槽內設有第六連接板(13)，所述第六連接板(13)上設有第二十一活動槽，所述第二十一活動槽內設有兩組第六傳動輪(131)，所述兩組第六傳動輪(131)上繞設有傳送帶(132)，所述支撐桿(17)上設有第四滑塊，所述第六連接板上設有第五滑塊，所述第四滑塊和所述第五滑塊通過一第四連接桿(172)相連，所述第四連接桿上(172)設有用于驅動所述第六傳動輪(131)轉動的第一電機，所述支撐板底部設有第二十二活動槽，所述第二十二活動槽內設有第七傳動輪(243)，所述第七傳動輪(243)上設有第二連接繩，所述第二連接繩一端固連于所述第一底板(31)上，所述支撐桿(17)上設有第二十三活動槽，所述第二十三活動槽內設有與所述第七傳動輪(243)相配合的第八傳動輪(171)，所述第八傳動輪(171)為不完全齒輪，所述第一電機可驅動所述第八傳動輪(171)轉動。
發明內容
本發明為了克服現有技術的不足，提供一種運用于活性污泥法A/O工藝的多級處理生物池。
為了實現上述目的，本發明采用以下技術方案：一種運用于活性污泥法A/O工藝的多級處理生物池，包括池體和設于所述池體底部的廢料箱，所述池體底部設有坡面，所述坡面底部設有第一凹槽，所述廢料箱設于所述第一凹槽內，所述第一凹槽底部設有第一支撐彈簧，所述第一支撐彈簧頂端設有與所述第一凹槽相配合的載料板，所述第一凹槽內壁上設有輸料組件，所述池體頂部設有起重裝置；通過池底的坡面設置，對沉淀在池底的污泥起引導作用，使污泥均往廢料箱內流動，以便對池體底部的污泥做收集，將污泥集中在一處，降低對污泥的清理難度；在對污泥做清理時，利用起重裝置將廢料箱從池體內吊起，直接將廢料箱從池體內取出，對收集在廢料箱內的污泥做清理；廢料箱升起時，第一支撐彈簧推動載料板往上運動，載料板從第一凹槽內升起封閉第一凹槽，沿坡面掉落的污泥被收集在載料板上，利用載料板對掉落的污泥做收集；廢料箱清理完成后，廢料箱往下運動進入到第一凹槽內，廢料箱推動載料板往下運動，載料板下降進入到第一凹槽內，輸料組件將載料板上的污泥輸送至廢料箱內，以便對載料板上的污泥做清理；利用坡面和廢料箱的設置，將污泥收集在一處，可方便的對池體底部的污泥做清理；在載料板的設置下，在廢料箱升起時將第一凹槽封閉，避免污泥直接進入到第一凹槽內，避免污泥堆積在第一凹槽內，提升對池體底部的清理效果。
所述第一凹槽內壁上設有第一活動槽，所述第一活動槽內壁上設有第二活動槽，所述輸料組件包括設于所述第一活動槽內的載料箱、設于所述第二活動槽內的兩組第一傳動輪及繞設于所述兩組第一傳動輪上的傳動帶，所述載料箱底部設有第二底板，所述第二底板一端可轉動連接于所述載料箱底部，所述載料箱側壁上設有第一滑塊，所述第一活動槽內壁上設有與所述第一滑塊相配合的一滑槽。
所述廢料箱底部設有第一底板，所述第一底板一端設有第一連接軸，所述廢料箱底部設有第三活動槽，所述第一連接軸可轉動連接于所述第三活動槽內，所述第一底板底部設有第四活動槽，所述第四活動槽內設有兩組第二傳動輪，所述兩組第二傳動輪上繞設有第一同步帶，所述第一同步帶上設有第一連接塊，所述第一連接塊上設有刮板，所述刮板底部設有多個刷毛。
所述載料箱上方設有第一連接板，所述第一連接板底部設有第二連接塊，所述第二連接塊底部設有第五活動槽，所述載料箱頂部設有與所述第五活動槽相配合的第二連接板，所述第二連接板頂部設有第一連接彈簧；所述第一連接板上設有第一通腔，所述第一通腔內設有第三傳動輪和兩組第四傳動輪，所述兩組第四傳動輪上繞設有第二同步帶，所述第四活動槽內設有用于傳動所述第一同步帶和所述第二同步帶的第五傳動輪。
所述載料箱底部設有第六活動槽，所述第六活動槽內設有線輪，所述線輪上設有扭簧，所述線輪上設有第一連接繩，所述第一連接繩一端固連于所述第二底板上；所述載料箱側壁上設有第七活動槽，所述第一滑塊設于所述第七活動槽內，所述第七活動槽側壁上設有第一活動腔，所述第一活動腔底部設有第一通槽，所述第一滑塊底部設有第二支撐彈簧，所述第一滑塊側壁上設有第三連接板，所述第三連接板底部設有與所述第一通槽相對應的第一推塊。
所述廢料箱頂部設有第八活動槽，所述第八活動槽內設有第二連接軸，所述第二連接軸上設有導板，所述第八活動槽內設有與所述第二連接軸相配合的第一傳動板，所述第一傳動板底部設有第一復位彈簧，所述第八活動槽側壁上設有第九活動槽，所述池體內壁上設有第十活動槽，所述第十活動槽內設有活動塊，所述活動塊上設有第十一活動槽，所述第十一活動槽內設有第二推塊。
所述第十一活動槽頂部設有第二通槽，所述第十一活動槽內設有第一推板，所述第一推板底部鉸接有第四連接板，所述第四連接板一端鉸接于所述第一推塊上，所述第一推板底部設有第二復位彈簧；所述第二推塊側壁上設有第二滑塊，所述第十一活動槽側壁上設有第二滑槽，所述第十活動槽內壁上設有與所述第二滑塊相配合的第三滑槽，所述第三滑槽為倒L型結構；所述第一滑槽頂部設有用于推動所述第一推板往下運動的第一推桿。
所述載料箱側壁上設有第十二活動槽，所述第十二活動槽內設有第二傳動板，所述第十二活動槽底部設有第三通槽，所述第三通槽內穿設有第二推桿，所述第二推桿上鉸接有第一連接桿，所述第一連接桿一端鉸接于所述第二傳動板上，所述第二推桿頂部設有第五連接板，所述第五連接板上設有第三復位彈簧；所述第十活動槽頂部設有第二活動腔，所述第一推板上設有第二連接桿，所述第二連接桿穿設于所述第二活動腔內。
所述第一滑槽頂部設有第十五活動槽，所述第一推桿設于所述第十五活動槽內，所述第一推桿底部設有第十三活動槽，所述第十三活動槽內壁上設有第二連接彈簧，所述第二連接彈簧底端設有第三推桿，所述第三推桿側壁上設有第十四活動槽，所述第十四活動槽內壁上設有第三連接彈簧，所述第三連接彈簧一端設有限位塊，所述第十三活動槽內壁上設有與所述限位塊相配合的限位槽，所述第一推桿頂部設有第四連接彈簧，所述第十五活動槽側壁上設有第二活動腔，所述第一推桿側壁上設有第五連接板，所述第二活動腔底部設有與所述第一活動腔相通的第十六活動槽，所述第五連接板底部設有第四推桿；所述限位槽頂部設有第十七活動槽，所述限位槽頂部設有第二推板，所述第二推板上設有第三連接桿，所述第一推桿側壁上設有第十八活動槽，所述第十八活動槽內設有第三滑塊，所述第三滑塊底部設有第三支撐彈簧，所述第三滑塊與所述第三連接桿相連，所述第十五活動槽內壁上設有與所述第三滑塊相配合的第四滑槽。
所述第二連接桿上設有第三連接塊，所述第三連接塊上設有第十八活動槽，所述第十八活動槽內設有第五連接彈簧，所述第五連接彈簧一端設有第三推塊，所述第三推塊上設有連接帶，所述連接帶一端固連于所述第十八活動槽內壁上，所述第十八活動槽底部設有第四通槽，所述第四通槽內穿設有第五推桿；所述池體頂部設有與所述廢料箱相對應的罩體，所述廢料箱頂部設有第四連接塊，所述第四連接塊上設有第五通槽，所述第四連接塊上設有支撐板，所述罩體內壁上設有第十九活動槽，所述第十九活動槽內設有支撐桿，所述第十九活動槽下方設有第二十活動槽，所述第二十活動槽內設有第六連接板，所述第六連接板上設有第二十一活動槽，所述第二十一活動槽內設有兩組第六傳動輪，所述兩組第六傳動輪上繞設有傳送帶，所述支撐桿上設有第四滑塊，所述第六連接板上設有第五滑塊，所述第四滑塊和所述第五滑塊通過一第四連接桿相連，所述第四連接桿上設有用于驅動所述第六傳動輪轉動的第一電機，所述支撐板底部設有第二十二活動槽，所述第二十二活動槽內設有第七傳動輪，所述第七傳動輪上設有第二連接繩，所述第二連接繩一端固連于所述第一底板上，所述支撐桿上設有第二十三活動槽，所述第二十三活動槽內設有與所述第七傳動輪相配合的第八傳動輪，所述第八傳動輪為不完全齒輪，所述第一電機可驅動所述第八傳動輪轉動。
本發明具有以下優點：利用坡面和廢料箱的設置，將污泥收集在一處，可方便的對池體底部的污泥做清理；在載料板的設置下，在廢料箱升起時將第一凹槽封閉，避免污泥直接進入到第一凹槽內，避免污泥堆積在第一凹槽內，提升對池體底部的清理效果。
（發明人：王冰;毛學明;倪黃蕾;孟惠偉;何慢慢;李桓;周馳;鄭陳昊）
