公布日：2022.04.15
申請日：2021.12.15
分類號：C02F3/02(2006.01)I
摘要
本發明涉及協同式聯合作用小型污廢水水處理裝置，包括第一箱體、第二箱體和第三箱體，第一箱體、第二箱體和第三箱體的頂部均設有若干通孔，第二箱體位于第一箱體和第三箱體之間，所述第一箱體、第二箱體和第三箱體內均安裝有若干第一承載板和第二承載板，第一箱體、第二箱體和第三箱體內均填充有填料，所述第一箱體、第二箱體和第三箱體的后端均固定有側擋板，側擋板上開設有出水孔，側擋板的一側設置有若干生物膜。解決了現有的污水處理裝置對于污水的處理往往由于填料與污水不能充分接觸，以及對污水僅僅進行一次處理，導致對污水的處理效果不佳，同時不能實現多個裝置同時處理，導致污水處理效率較低等問題。
權利要求書

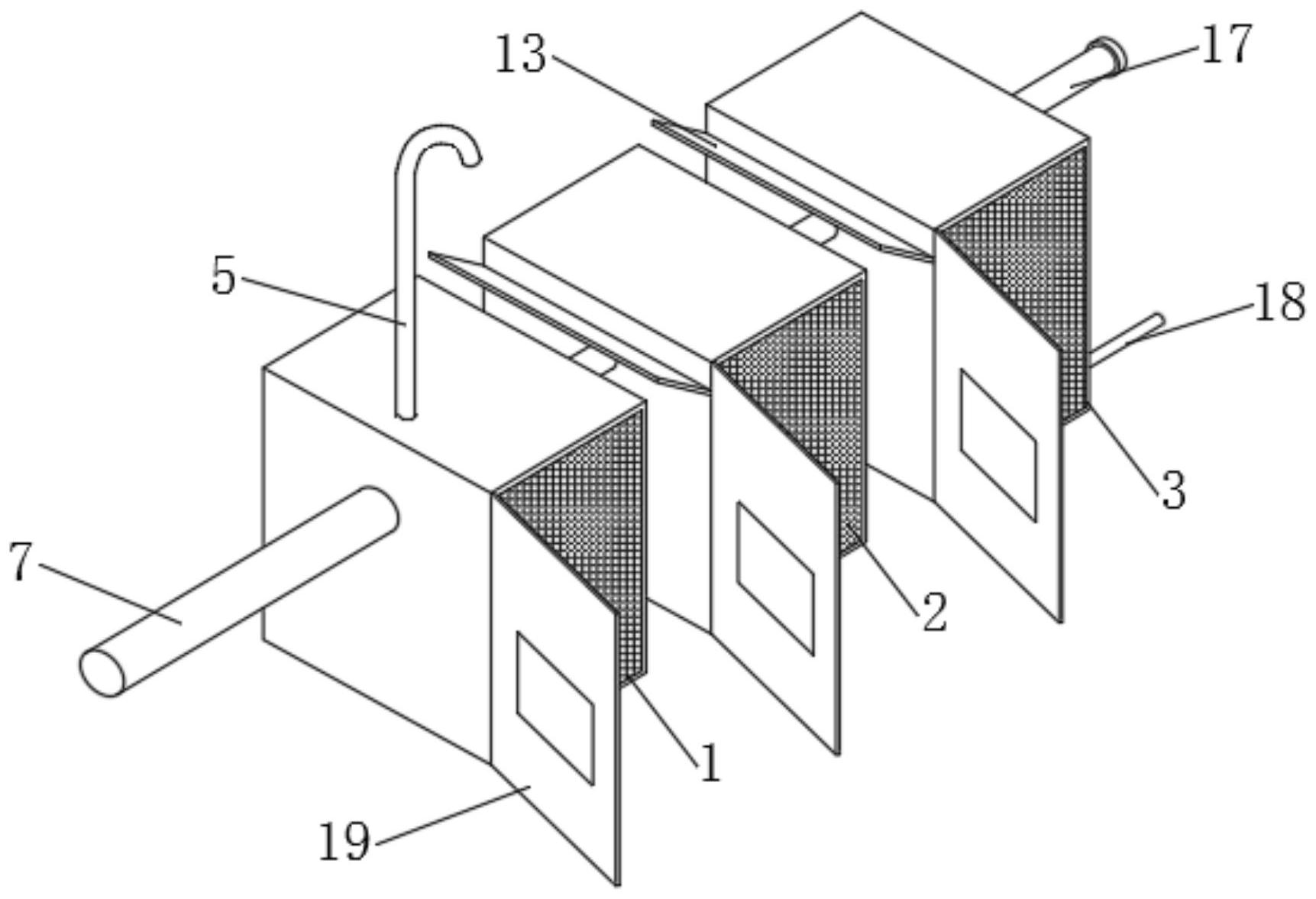

1.協同式聯合作用小型污廢水水處理裝置，包括第一箱體(1)、第二箱體(2)和第三箱體(3)，第一箱體(1)、第二箱體(2)和第三箱體(3)的頂部均設有若干通孔，第二箱體(2)位于第一箱體(1)和第三箱體(3)之間，其特征在于，所述第一箱體(1)、第二箱體(2)和第三箱體(3)內均安裝有若干第一承載板(8)和第二承載板(9)，第一承載板(8)和第二承載板(9)自上而下交替設置，第一承載板(8)和第二承載板(9)均呈傾斜設置，第一承載板(8)與第二承載板(9)的較低的一端均開設有開孔，第一承載板(8)較低的一端與第二承載板(9)的較高的一端位于同一側，第一箱體(1)、第二箱體(2)和第三箱體(3)內均填充有填料(11)，所述第一箱體(1)、第二箱體(2)和第三箱體(3)的后端均固定有側擋板(12)，側擋板(12)上開設有出水孔，側擋板(12)的一側設置有若干生物膜(15)。
2.根據權利要求1所述的協同式聯合作用小型污廢水水處理裝置，其特征在于，所述第一箱體(1)的頂部固定有通氣管(5)，通氣管(5)的頂端呈彎曲狀且端口內部安裝有防蟲網(4)，第一箱體(1)的前端頂部固定有擋土板(6)。
3.根據權利要求1所述的協同式聯合作用小型污廢水水處理裝置，其特征在于，所述第一箱體(1)遠離第二箱體(2)的一側頂端設有前置進水管(7)，第一箱體(1)和第二箱體(2)靠近第三箱體(3)的一側頂端均設有前置出水管(14)。
4.根據權利要求1所述的協同式聯合作用小型污廢水水處理裝置，其特征在于，所述第二箱體(2)和第三箱體(3)靠近第一箱體(1)的一側頂端設有后置進水管(16)，第三箱體(3)遠離第二箱體(2)的一側頂端設有后置出水管(17)，后置出水管(17)上安裝有拍門。
5.根據權利要求4所述的協同式聯合作用小型污廢水水處理裝置，其特征在于，所述第一箱體(1)的前置出水管(14)與第二箱體(2)的后置進水管(16)相連接，第二箱體(2)的前置出水管(14)與第三箱體(3)的后置進水管(16)相連接，前置出水管(14)和后置進水管(16)上均設置有可曲撓接頭。
6.根據權利要求5所述的協同式聯合作用小型污廢水水處理裝置，其特征在于，所述第二箱體(2)和第三箱體(3)靠近第一箱體(1)的一側頂端均設有連接板(13)，連接板(13)位于后置進水管(16)的上方，且連接板(13)通過合頁鉸鏈連接在第二箱體(2)和第三箱體(3)上，第一箱體(1)和第二箱體(2)均設置有與連接板(13)相適配的連接槽。
7.根據權利要求1所述的協同式聯合作用小型污廢水水處理裝置，其特征在于，所述第一箱體(1)、第二箱體(2)和第三箱體(3)的底端均貫穿設有曝氣管(10)，第三箱體(3)的底端后側設有曝氣引出管(18)。
8.根據權利要求1所述的協同式聯合作用小型污廢水水處理裝置，其特征在于，所述第一箱體(1)、第二箱體(2)和第三箱體(3)的端部均安裝有開合門(19)，開合門(19)上設置有凹槽。
發明內容
本發明的目的在于提供協同式聯合作用小型污廢水水處理裝置。
本發明所要解決的技術問題如下：
現有的污水處理裝置對于污水的處理往往由于填料與污水不能充分接觸，以及對污水僅僅進行一次處理，導致對污水的處理效果不佳，同時不能實現多個裝置同時處理，導致污水處理效率較低。
本發明的目的可以通過以下技術方案實現：
協同式聯合作用小型污廢水水處理裝置，包括第一箱體、第二箱體和第三箱體，第一箱體、第二箱體和第三箱體的頂部均設有若干通孔，第二箱體位于第一箱體和第三箱體之間，所述第一箱體、第二箱體和第三箱體內均安裝有若干第一承載板和第二承載板，第一承載板和第二承載板自上而下交替設置，第一承載板和第二承載板均呈傾斜設置，傾斜的坡度為‰，第一承載板與第二承載板的較低的一端均開設有開孔，第一承載板的較低端與第二承載板的較高端位于同一側，第一箱體、第二箱體和第三箱體內均填充有填料，所述第一箱體、第二箱體和第三箱體的后端均固定有側擋板，側擋板上開設有出水孔，側擋板的一側設置有若干生物膜。
進一步的，所述第一箱體的頂部固定有通氣管，通氣管的頂端呈彎曲狀且端口內部安裝有防蟲網，第一箱體的前端頂部固定有擋土板。
進一步的，所述第一箱體遠離第二箱體的一側頂端設有前置進水管，第一箱體和第二箱體靠近第三箱體的一側頂端均設有前置出水管。
進一步的，所述第二箱體和第三箱體靠近第一箱體的一側頂端設有后置進水管，第三箱體遠離第二箱體的一側頂端設有后置出水管，后置出水管上安裝有拍門。
進一步的，所述第一箱體的前置出水管與第二箱體的后置進水管相連接，第二箱體的前置出水管與第三箱體的后置進水管相連接，前置出水管和后置進水管上均設置有可曲撓接頭。
進一步的，所述第二箱體和第三箱體靠近第一箱體的一側頂端均設有連接板，連接板位于后置進水管的上方，且連接板通過合頁鉸鏈連接在第二箱體和第三箱體上，第一箱體和第二箱體均設置有與連接板相適配的連接槽。
進一步的，所述第一箱體、第二箱體和第三箱體的底端均貫穿設有曝氣管，第三箱體的底端后側設有曝氣引出管。
進一步的，所述第一箱體、第二箱體和第三箱體的端部均安裝有開合門，開合門上設置有凹槽。
本發明的有益效果：
本發明具有安裝簡便、節省工時、污染物去除效率高、占地面積小，接觸反應充分，不積氣等特點。
通過第一承載板與第二承載板均設置在填料內，第一承載板和第二承載板自上而下交替設置，第一承載板和第二承載板均呈傾斜設置，第一承載板與第二承載板的較低的一端均開設有開孔，第一承載板的較低端與第二承載板的較高端位于同一側，使得從通孔流入的污水依次在第一承載板和第二承載板上流動，并通過開孔向下流動，使得污水充分接觸箱體內的填料，極大的提高了污水的處理效果。
通過前置出水管和后置進水管上均設置有可曲撓接頭，便于水管的連接，使得第一箱體、第二箱體和第三箱體實現連接，可根據需要處理的污水量，來設置第二箱體和第三箱體的個數，并將若干第二箱體和第三箱體與第一箱體相連接，對污水進行高效的處理，節約污水處理時間。
生物膜用于對污水進行凈化處理，通過設置填料和生物膜，對污水進行雙重處理，可對污水進行充分的凈化處理，保證了污水處理的高效性。
（發明人：卞志強;李坤;孫云利;李瑞;彭珊珊）
