公布日：2023.05.23
申請日：2023.03.03
分類號：C02F7/00(2006.01)I;C02F103/32(2006.01)N
摘要
本發明公開了一種食品廢水的高效處理系統及處理方法，屬于廢水處理技術領域。一種食品廢水的高效處理系統及處理方法，包括進水單元、曝氣池以及曝氣單元，進水單元上設有葉輪單元，曝氣單元上設有與葉輪單元連接的傳動單元，曝氣單元包括第三轉軸、固定件和固定臺、滑設在第三轉軸上并位于固定件和固定臺之間的驅動單元，固定件上設有兩組曝氣板，曝氣板上設有多組矩形陣列分布的排水槽，曝氣板滑設有開啟或者閉合排水槽的活動塞板，曝氣板內設有輔助活動塞板更好的閉合以及開啟的輔助單元，固定件上滑設有打散水泡以及水柱的撥板單元，且撥板單元與驅動單元連接。本發明廢水與氣體的接觸面積更大，充提高了氧速度，從而提高了廢水處理效率。
權利要求書
1.一種食品廢水的高效處理系統，包括進水單元（1）、設置在進水單元（1）出水端的曝氣池（3）以及設置在曝氣池（3）內的多組曝氣單元（4），其特征在于：所述進水單元（1）上設有葉輪單元，所述曝氣單元（4）上設有與葉輪單元連接的傳動單元（2），所述曝氣單元（4）包括轉動設置在曝氣池（3）上的第三轉軸（16）、設置在第三轉軸（16）上的固定件（17）和固定臺（18）、滑設在第三轉軸（16）上并位于固定件（17）和固定臺（18）之間的驅動單元（19），所述固定件（17）上設有兩組環形陣列分布的曝氣板（20），所述曝氣板（20）上設有多組矩形陣列分布的排水槽（29），所述曝氣板（20）滑設有開啟或者閉合排水槽（29）的活動塞板（21），所述曝氣板（20）內設有輔助活動塞板（21）更好的閉合以及開啟的輔助單元（22），所述固定件（17）上設有用于打散水泡以及水柱的撥板單元，且撥板單元由驅動單元（19）來提動力。
2.根據權利要求1所述的一種食品廢水的高效處理系統，其特征在于：所述進水單元（1）包括進水筒（6）以及設置在進水筒（6）頂部的進水斗（5），所述進水筒（6）底部設有排水口（10），所述葉輪單元包括設置在進水筒（6）上的第一轉軸（7），所述第一轉軸（7）上環狀陣列分布有多組撥動板（8），所述撥動板（8）上設有儲水槽（9）。
3.根據權利要求2所述的一種食品廢水的高效處理系統，其特征在于：所述傳動單元（2）包括轉動設置在進水筒（6）上并與第一轉軸（7）連接的第一齒輪（11）以及設置在第三轉軸（16）上的轉盤（14），所述進水筒（6）上設有與第一齒輪（11）嚙合連接的第二齒輪（12），所述第二齒輪（12）上轉動安裝有連接桿（13），每組所述轉盤（14）上均設有第二轉軸（15），且第二轉軸（15）與連接桿（13）轉動連接。
4.根據權利要求3所述的一種食品廢水的高效處理系統，其特征在于：所述第二轉軸（15）在轉盤（14）上偏心設置，所述連接桿（13）在第二齒輪（12）上偏心設置，所述第一齒輪（11）的直徑大于第二齒輪（12）的直徑。
5.根據權利要求1所述的一種食品廢水的高效處理系統，其特征在于：所述驅動單元（19）包括滑設在第三轉軸（16）上的活動臺（32），所述活動臺（32）上設有對稱分布的兩組第二滑板（31），所述第二滑板（31）與曝氣池（3）滑動連接，所述第二滑板（31）上設有彈簧（33），且彈簧（33）抵住曝氣池（3）。
6.根據權利要求5所述的一種食品廢水的高效處理系統，其特征在于：所述第二滑板（31）上設有密封板（34），所述活動臺（32）上設有環形設置的弧形凸起，所述固定臺（18）上對應設有環形設置的弧形凸起，且固定臺（18）靠近活動臺（32）的一側設有滾珠。
7.根據權利要求6所述的一種食品廢水的高效處理系統，其特征在于：所述撥板單元包括滑設在固定件（17）上并與第二滑板（31）連接的第一滑板（23）以及設置在曝氣板（20）上的固定桿（27），所述第一滑板（23）上設有推拉桿（24），所述固定桿（27）上滑設有撥桿（26），所述撥桿（26）上設有凹槽（28），且固定桿（27）位于凹槽（28）內，所述撥桿（26）靠近固定桿（27）的一側通過連接件（25）與推拉桿（24）轉動連接。
8.根據權利要求1所述的一種食品廢水的高效處理系統，其特征在于：所述活動塞板（21）包括設置在曝氣板（20）上并位于排水槽（29）內的兩組導桿（30）以及滑設在導桿（30）上的蓋板（35），所述蓋板（35）靠近固定件（17）的一側設有配重塊（36），所述配重塊（36）靠近固定件（17）的一側設有第一磁鐵塊（37）。
9.根據權利要求8所述的一種食品廢水的高效處理系統，其特征在于：所述曝氣板（20）上設有輔助單元（22），所述輔助單元（22）包括設置在曝氣板（20）上的固定座（38），所述固定座（38）上滑設有兩組第二磁鐵塊（39）和一組第三磁鐵塊（40），所述兩組第二磁鐵塊（39）分別位于第三磁鐵塊（40）的兩側，所述第二磁鐵塊（39）上設有漂浮塊（41），所述第二磁鐵塊（39）與第一磁鐵塊（37）相互靠近的一側為同極，所述第三磁鐵塊（40）與第一磁鐵塊（37）為反極。
10.一種食品廢水的高效處理系統的處理方法，應用于如權利要求1-9任意一項所述的一種食品廢水的高效處理系統，其特征在于，所述處理方法包括如下步驟：S1、通過進水單元（1）向曝氣池（3）內添加待處理的廢水，廢水從高處落下并沖擊葉輪單元，將勢能轉換為動能，從而帶動傳動單元（2）來驅動曝氣池（3）內的曝氣單元（4）；S2、分別設置在第三轉軸（16）兩側的曝氣板（20）轉動，一側將廢水揚起，另一側將空氣帶入廢水中，同時對廢水進行充氧，當曝氣板（20）離開水面并傾斜時，蓋板（35）在配重塊（36）的作用下朝向固定件（17）方向移動從而將排水槽（29）打開，將曝氣板（20）內的水呈多組柱狀灑出，當曝氣板（20）未進入水面并傾斜時，蓋板（35）在配重塊（36）的作用下朝向遠離固定件（17）方向移動從而將排水槽（29）蓋住，將氣體帶入廢水中，在廢水的擠壓下將氣體擠出；S3、當第三轉軸（16）轉動時帶動固定臺（18）轉動，從而擠壓活動臺（32）以及第二滑板（31）滑動，同時彈簧（33）壓縮，固定臺（18）和彈簧（33）配合使得活動臺（32）往復移動，從而驅動第一滑板（23）在固定件（17）上往復移動，設置在第一滑板（23）上的推拉桿（24）往復撥動撥桿（26），通過撥桿（26）將水中的氣體打散呈更多細小的氣泡，同時將曝氣板（20）上流出的水柱打斷呈更多水珠，對廢水進行充氧。
發明內容
要解決的技術問題針對現有技術所存在的上述缺點，本發明提供了一種食品廢水的高效處理系統及處理方法，能夠有效地解決現有技術食品廢水處理效率低的問題。
技術方案
一種食品廢水的高效處理系統，包括進水單元、設置在進水單元出水端的曝氣池以及設置在曝氣池內的多組曝氣單元，所述進水單元上設有葉輪單元，所述曝氣單元上設有與葉輪單元連接的傳動單元，所述曝氣單元包括轉動設置在曝氣池上的第三轉軸、設置在第三轉軸上的固定件和固定臺、滑設在第三轉軸上并位于固定件和固定臺之間的驅動單元，所述固定件上設有兩組環形陣列分布的曝氣板，所述曝氣板上設有多組矩形陣列分布的排水槽，所述曝氣板滑設有開啟或者閉合排水槽的活動塞板，所述曝氣板內設有輔助活動塞板更好的閉合以及開啟的輔助單元，所述固定件上設有用于打散水泡以及水柱的撥板單元，且撥板單元由驅動單元來提供動力。
更進一步地，所述進水單元包括進水筒以及設置在進水筒頂部的進水斗，所述進水筒底部設有排水口，所述葉輪單元包括設置在進水筒上的第一轉軸，所述第一轉軸上環狀陣列分布有多組撥動板，所述撥動板上設有儲水槽。
更進一步地，所述傳動單元包括轉動設置在進水筒上并與第一轉軸連接的第一齒輪以及設置在第三轉軸上的轉盤，所述進水筒上設有與第一齒輪嚙合連接的第二齒輪，所述第二齒輪上轉動安裝有連接桿，每組所述轉盤上均設有第二轉軸，且第二轉軸與連接桿轉動連接。
更進一步地，所述第二轉軸在轉盤上偏心設置，所述連接桿在第二齒輪上偏心設置，所述第一齒輪的直徑大于第二齒輪的直徑。
更進一步地，所述驅動單元包括滑設在第三轉軸上的活動臺，所述活動臺上設有對稱分布的兩組第二滑板，所述第二滑板與曝氣池滑動連接，所述第二滑板上設有彈簧，且彈簧抵住曝氣池。
更進一步地，所述第二滑板上設有密封板，所述活動臺上設有環形設置的弧形凸起，所述固定臺上對應設有環形設置的弧形凸起，且固定臺靠近活動臺的一側設有滾珠。
更進一步地，所述撥板單元包括滑設在固定件上并與第二滑板連接的第一滑板以及設置在曝氣板上的固定桿，所述第一滑板上設有推拉桿，所述固定桿上滑設有撥桿，所述撥桿上設有凹槽，且固定桿位于凹槽內，所述撥桿靠近固定桿的一側轉動連接。
更進一步地，所述活動塞板包括設置在曝氣板上并位于排水槽內的兩組導桿以及滑設在導桿上的蓋板，所述蓋板靠近固定件的一側設有配重塊，所述配重塊靠近固定件的一側設有第一磁鐵塊。
更進一步地，所述曝氣板上設有輔助單元，所述輔助單元包括設置在曝氣板上的固定座，所述固定座上滑設有兩組第二磁鐵塊和一組第三磁鐵塊，所述兩組第二磁鐵塊分別位于第三磁鐵塊的兩側，所述第二磁鐵塊上設有漂浮塊，所述第二磁鐵塊與第一磁鐵塊相互靠近的一側為同極，所述第三磁鐵塊與第一磁鐵塊為反極。

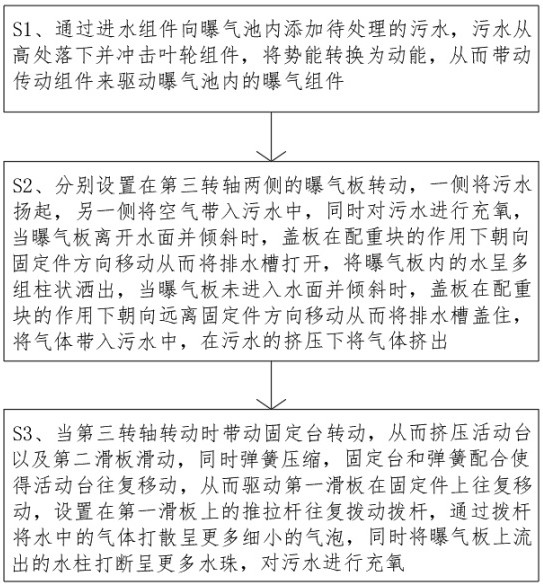

一種食品廢水的高效處理系統的處理方法，所述處理方法應用于上述的一種食品廢水的高效處理系統，所述處理方法包括如下步驟：S1、通過進水單元向曝氣池內添加待處理的廢水，廢水從高處落下并沖擊葉輪單元，將勢能轉換為動能，從而帶動傳動單元來驅動曝氣池內的曝氣單元；S2、分別設置在第三轉軸兩側的曝氣板轉動，一側將廢水揚起，另一側將空氣帶入廢水中，同時對廢水進行充氧，當曝氣板離開水面并傾斜時，蓋板在配重塊的作用下朝向固定件方向移動從而將排水槽打開，將曝氣板內的水呈多組柱狀灑出，當曝氣板未進入水面并傾斜時，蓋板在配重塊的作用下朝向遠離固定件方向移動從而將排水槽蓋住，將氣體帶入廢水中，在廢水的擠壓下將氣體擠出；S3、當第三轉軸轉動時帶動固定臺轉動，從而擠壓活動臺以及第二滑板滑動，同時彈簧壓縮，固定臺和彈簧配合使得活動臺往復移動，從而驅動第一滑板在固定件上往復移動，設置在第一滑板上的推拉桿往復撥動撥桿，通過撥桿將水中的氣體打散呈更多細小的氣泡，同時將曝氣板上流出的水柱打斷呈更多水珠，對廢水進行充氧。
有益效果采用本發明提供的技術方案，與已知的公有技術相比，具有如下有益效果：1.本發明通過曝氣板上活動安裝的活動塞板通過重力以及輔助單元將排水槽打開或者閉合，將液面上方的曝氣板內的水呈多組柱狀灑出，將液面上方的氣體帶入廢水并將氣體擠出，使得廢水充分的充氧；同時固定臺配合驅動單元來往復移動固定件上的撥板單元，將水中的氣體打散呈更多細小的氣泡，以及將曝氣板上流出的水柱打斷呈更多水珠；使得廢水與氣體的接觸面積更大，充提高了氧速度，從而提高了廢水處理效率。
（發明人：陸正盛;梁宜站;梁鐙）
