公布日：2023.05.23
申請日：2023.03.04
分類號：C02F9/00(2023.01)I;B01D29/50(2006.01)I;C02F1/02(2023.01)I;C02F7/00(2006.01)I;B01F33/83(2022.01)I
摘要

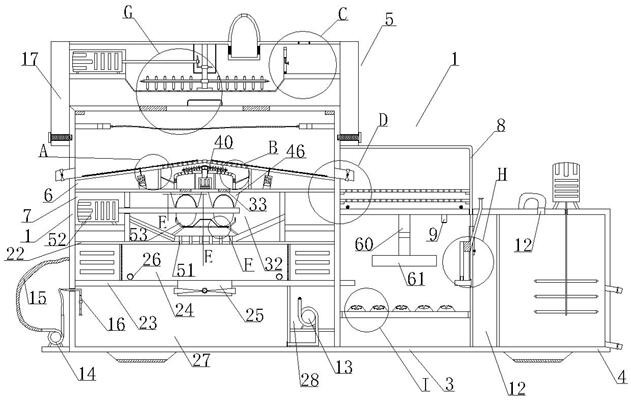

本發明公開了一種顏料生產車間用的廢水處理系統及其工藝，包括廢水處理裝置本體，廢水處理裝置本體包括第一處理裝置、第二處理裝置和第三處理裝置，第一處理裝置、第二處理裝置和第三處理裝置為緊密配合，且第一處理裝置、第二處理裝置和第三處理裝置的底部上均設有支撐腳體。本發明的有益效果是：結構緊湊、減輕工人工作強度、提高流動污水的處理效果、提高污水中不同的污漬粒徑的加工效果，并對小顆粒進行二次的沉淀加工。
權利要求書
1.一種顏料生產車間用的廢水處理系統，其特征在于：包括廢水處理裝置本體，所述廢水處理裝置本體包括第一處理裝置、第二處理裝置和第三處理裝置，所述第一處理裝置、第二處理裝置和第三處理裝置為緊密配合，且第一處理裝置、第二處理裝置和第三處理裝置的底部上均設有支撐腳；所述第一處理裝置、第二處理裝置和第三處理裝置的內部均為空腔結構，所述第一處理裝置的內部設有初步處理裝置、一級過濾處理裝置和二級過濾處理裝置，所述第二處理裝置的頂部上設有可拆卸的收集裝置，且第二處理裝置的頂部上設有進料管一和活動抽料管一，所述第二處理裝置與第三處理裝置之間設有調節腔，所述第三處理裝置的內部設有攪拌混合裝置，且第三處理裝置的頂部上設有進料管二，所述二級過濾處理裝置包括抽水泵一和抽水泵二，且抽水泵二的出水口與進料管二之間設有連接管一，所述抽水泵一的出水口與進料管一之間設有連接管二，所述抽水泵二的抽水管為可進行自由的升降。
2.根據權利要求1所述的一種顏料生產車間用的廢水處理系統，其特征在于：所述初步處理裝置為可拆卸的設置在一級過濾處理裝置的上方，所述初步處理裝置包括圓錐套板以及設置在圓錐套板上的初步進料處理箱，且初步處理裝置通過螺栓固定在一級過濾處理裝置的側壁上，所述可拆卸的收集裝置的內部設有放置塊，且放置塊的上方設有過濾網板一和過濾網板二，所述可拆卸的收集裝置的底部上設有出料管一和出料管二。
3.根據權利要求2所述的一種顏料生產車間用的廢水處理系統，其特征在于：所述可拆卸的收集裝置的側壁上設有孔洞，所述一級過濾處理裝置的側壁上設有出料管三和出料管四，且出料管三與孔洞之間為相互配合，所述一級過濾處理裝置與二級過濾處理裝置之間設有隔板一，所述隔板一的下方設有支撐板一和支撐板二，所述支撐板一與支撐板二之間設有消毒加熱腔，且支撐板二的底部上設有出料管五，且出料管五上設有開關閥，所述消毒加熱腔的底部上至少設有兩根出料管。
4.根據權利要求3所述的一種顏料生產車間用的廢水處理系統，其特征在于：所述支撐板二的下方為儲料腔，且儲料腔的內部上設有密閉放置腔一，所述密閉放置腔一的內部上放置抽水泵一，所述抽水泵一的出水管與進料管二之間設有連接管三，所述一級過濾處理裝置的頂部上設有放置端蓋，所述放置端蓋上設有提手和環形進料槽一，所述環形進料槽一上設有濾網一，所述支撐板一的上方設有污泥雜質擠壓精密破碎裝置，所述隔板一上設有環形出料孔二。
5.根據權利要求4所述的一種顏料生產車間用的廢水處理系統，其特征在于：所述環形出料孔二的上方設有輔助加工罩，所述輔助加工罩的上方設有錐形濾板，所述錐形濾板的截面為倒V型結構，所述錐形濾板上設有通孔段一，所述錐形濾板上設有攪拌破碎裝置一和攪拌破碎裝置二，所述輔助加工罩上設有攪拌破碎裝置三，所述攪拌破碎裝置一和攪拌破碎裝置二均包括電機一以及設置在電機一上的攪拌破碎桿，所述攪拌破碎桿的傾斜度與錐形濾板的傾斜度相同，所述攪拌破碎桿上設有豎向破碎刀片，所述攪拌破碎裝置三包括電機二以及設置在電機二輸出軸上的攪拌破碎桿二和攪拌破碎桿三，且攪拌破碎桿二和攪拌破碎桿三設置在通孔段一的下方，且攪拌破碎桿二和攪拌破碎桿三上設有豎向的尖刺部。
6.根據權利要求5所述的一種顏料生產車間用的廢水處理系統，其特征在于：所述錐形濾板的下方設有環形支撐板，所述輔助加工罩的外側壁與環形支撐板之間設有環形傾斜導料槽，所述輔助加工罩的頂部以及側壁上設有濾孔二，且側壁上的濾孔二距環形支撐板的距離為2-10cm，所述環形支撐板的底部上設有排污口，所述污泥雜質擠壓精密破碎裝置包括上部處理臺面一、上部處理臺面二、下部處理臺面一和下部處理臺面二，所述下部處理臺面一和下部處理臺面二的底部上設有支撐臺架，且下部處理臺面一和下部處理臺面二設置在支撐臺架上，所述支撐臺架的中部上設有梯形過濾腔，所述支撐臺架的下方設有濾孔。
7.根據權利要求6所述的一種顏料生產車間用的廢水處理系統，其特征在于：所述上部處理臺面一、上部處理臺面二與下部處理臺面一和下部處理臺面二之間設有摩擦擠壓組件，所述摩擦擠壓組件包括電機三以及設置在電機三輸出軸上的摩擦輪一和摩擦輪二，所述摩擦輪一位于上部處理臺面一與下部處理臺面一之間，且摩擦輪二位于上部處理臺面二和下部處理臺面二之間，并均隨摩擦輪轉動方向上設有彈性?xún)A斜板一，所述上部處理臺面一和上部處理臺面二的底部為弧形結構，所述上部處理臺面一和上部處理臺面二的頂部上設有十字交叉跌水槽，且十字交叉跌水槽的中部上設有通孔，且上部處理臺面一和上部處理臺面二的內部上設有弧形槽，所述弧形槽的底部上設有出料通孔一，所述通孔與出料通孔一進行相互配合，所述出料通孔一與彈性?xún)A斜板一為間隔設置，所述彈性?xún)A斜板一上設有摩擦部件，所述第二處理裝置的內部上設有輔助曝氣裝置。
8.根據權利要求7所述的一種顏料生產車間用的廢水處理系統，其特征在于：所述輔助曝氣裝置包括可伸縮曝氣管以及設置在可伸縮曝氣管下方的曝氣板，所述曝氣板的下方設有曝氣支管，所述曝氣支管的下方設有曝氣往復裝置，且曝氣往復裝置包括支撐板三以及設置在支撐板三上的可拆卸曝氣往復組件，所述可拆卸曝氣往復組件包括基臺，且基臺的頂部為弧形結構，所述基臺的側壁為傾斜結構設置，所述基臺的頂部上設有傾斜板一和傾斜板二，且傾斜板一與傾斜板二之間設有曝氣球，所述基臺的頂面上設有弧形曝氣槽，且弧形曝氣槽的兩端為連通結構。
9.根據權利要求8所述的一種顏料生產車間用的廢水處理系統的工藝，其特征在于：包括以下步驟：S11、首先根據廢水的雜質的粒徑以及雜質的復雜程度需要將初步處理裝置通過螺栓為可拆卸的設置在一級過濾處理裝置的上方，然后根據實際需要將廢水注入至初步處理裝置的內部；S12、當廢水注入過程中啟動電機一，使得電機一輸出軸上的攪拌破碎桿進行攪拌破碎，同時能夠對污水中的雜質進行初步的沉淀過濾，當污水進入至一級過濾處理裝置的內部時，在錐形濾板與輔助加工罩的配合下使得能夠迅速的進行過濾處理；S13、同時當污水進入至二級過濾處理裝置的內部時，在上部處理臺面一、上部處理臺面二與下部處理臺面一和下部處理臺面二進行擠壓摩擦，同時濾孔的直徑自初步處理裝置至二級過濾處理裝置的濾孔直徑由大減��；S14、當一定的污水在消毒加熱腔下方的儲料腔中，使得靜置15-20分鐘后，依次將表面的污水抽入至第三處理裝置，將底部的廢水二次的抽入至第二處理裝置從而能夠進行曝氣，提高了污水處理的效果。
發明內容
本發明的目的在于克服現有技術的缺點，提供結構緊湊、減輕工人工作強度、提高流動污水的處理效果、提高污水中不同的污漬粒徑的加工效果，并對小顆粒進行二次的沉淀加工的一種顏料生產車間用的廢水處理系統及其工藝。
本發明的目的通過以下技術方案來實現：一種顏料生產車間用的廢水處理系統，包括廢水處理裝置本體，所述廢水處理裝置本體包括第一處理裝置、第二處理裝置和第三處理裝置，所述第一處理裝置、第二處理裝置和第三處理裝置為緊密配合，且第一處理裝置、第二處理裝置和第三處理裝置的底部上均設有支撐腳；所述第一處理裝置、第二處理裝置和第三處理裝置的內部均為空腔結構，所述第一處理裝置的內部設有初步處理裝置、一級過濾處理裝置和二級過濾處理裝置，所述第二處理裝置的頂部上設有可拆卸的收集裝置，且第二處理裝置的頂部上設有進料管一和活動抽料管一，所述第二處理裝置與第三處理裝置之間設有調節腔，所述第三處理裝置的內部設有攪拌混合裝置，且第三處理裝置的頂部上設有進料管二，所述二級過濾處理裝置包括抽水泵一和抽水泵二，且抽水泵二的出水口與進料管二之間設有連接管一，所述抽水泵一的出水口與進料管一之間設有連接管二，所述抽水泵二的抽水管為可進行自由的升降。
所述初步處理裝置為可拆卸的設置在一級過濾處理裝置的上方，所述初步處理裝置包括圓錐套板以及設置在圓錐套板上的初步進料處理箱，且初步處理裝置通過螺栓固定在一級過濾處理裝置的側壁上，所述可拆卸的收集裝置的內部設有放置塊，且放置塊的上方設有過濾網板一和過濾網板二，所述可拆卸的收集裝置的底部上設有出料管一和出料管二。
所述可拆卸的收集裝置的側壁上設有孔洞，所述一級過濾處理裝置的側壁上設有出料管三和出料管四，且出料管三與孔洞之間為相互配合，所述一級過濾處理裝置與二級過濾處理裝置之間設有隔板一，所述隔板一的下方設有支撐板一和支撐板二，所述支撐板一與支撐板二之間設有消毒加熱腔，且支撐板二的底部上設有出料管五，且出料管五上設有開關閥，所述消毒加熱腔的底部上至少設有兩根出料管。
所述支撐板二的下方為儲料腔，且儲料腔的內部上設有密閉放置腔一，所述密閉放置腔一的內部上放置抽水泵一，所述抽水泵一的出水管與進料管二之間設有連接管三，所述一級過濾處理裝置的頂部上設有放置端蓋，所述放置端蓋上設有提手和環形進料槽一，所述環形進料槽一上設有濾網一，所述支撐板一的上方設有污泥雜質擠壓精密破碎裝置，所述隔板一上設有環形出料孔二。
所述環形出料孔二的上方設有輔助加工罩，所述輔助加工罩的上方設有錐形濾板，所述錐形濾板的截面為倒V型結構，所述錐形濾板上設有通孔段一，所述錐形濾板上設有攪拌破碎裝置一和攪拌破碎裝置二，所述輔助加工罩上設有攪拌破碎裝置三，所述攪拌破碎裝置一和攪拌破碎裝置二均包括電機一以及設置在電機一上的攪拌破碎桿，所述攪拌破碎桿的傾斜度與錐形濾板的傾斜度相同，所述攪拌破碎桿上設有豎向破碎刀片，所述攪拌破碎裝置三包括電機二以及設置在電機二輸出軸上的攪拌破碎桿二和攪拌破碎桿三，且攪拌破碎桿二和攪拌破碎桿三設置在通孔段一的下方，且攪拌破碎桿二和攪拌破碎桿三上設有豎向的尖刺部。
所述錐形濾板的下方設有環形支撐板，所述輔助加工罩的外側壁與環形支撐板之間設有環形傾斜導料槽，所述輔助加工罩的頂部以及側壁上設有濾孔二，且側壁上的濾孔二距環形支撐板的距離為2-10cm，所述環形支撐板的底部上設有排污口，所述污泥雜質擠壓精密破碎裝置包括上部處理臺面一、上部處理臺面二、下部處理臺面一和下部處理臺面二，所述下部處理臺面一和下部處理臺面二的底部上設有支撐臺架，且下部處理臺面一和下部處理臺面二設置在支撐臺架上，所述支撐臺架的中部上設有梯形過濾腔，所述支撐臺架的下方設有濾孔。
所述上部處理臺面一、上部處理臺面二與下部處理臺面一和下部處理臺面二之間設有摩擦擠壓組件，所述摩擦擠壓組件包括電機三以及設置在電機三輸出軸上的摩擦輪一和摩擦輪二，所述摩擦輪一位于上部處理臺面一與下部處理臺面一之間，且摩擦輪二位于上部處理臺面二和下部處理臺面二之間，并均隨摩擦輪轉動方向上設有彈性?xún)A斜板一，所述上部處理臺面一和上部處理臺面二的底部為弧形結構，所述上部處理臺面一和上部處理臺面二的頂部上設有十字交叉跌水槽，且十字交叉跌水槽的中部上設有通孔，且上部處理臺面一和上部處理臺面二的內部上設有弧形槽，所述弧形槽的底部上設有出料通孔一，所述通孔與出料通孔一進行相互配合，所述出料通孔一與彈性?xún)A斜板一為間隔設置，所述彈性?xún)A斜板一上設有摩擦部件，所述第二處理裝置的內部上設有輔助曝氣裝置。
所述輔助曝氣裝置包括可伸縮曝氣管以及設置在可伸縮曝氣管下方的曝氣板，所述曝氣板的下方設有曝氣支管，所述曝氣支管的下方設有曝氣往復裝置，且曝氣往復裝置包括支撐板三以及設置在支撐板三上的可拆卸曝氣往復組件，所述可拆卸曝氣往復組件包括基臺，且基臺的頂部為弧形結構，所述基臺的側壁為傾斜結構設置，所述基臺的頂部上設有傾斜板一和傾斜板二，且傾斜板一與傾斜板二之間設有曝氣球，所述基臺的頂面上設有弧形曝氣槽，且弧形曝氣槽的兩端為連通結構。
一種顏料生產車間用的廢水處理系統的工藝，包括以下步驟：S11、首先根據廢水的雜質的粒徑以及雜質的復雜程度需要將初步處理裝置通過螺栓為可拆卸的設置在一級過濾處理裝置的上方，然后根據實際需要將廢水注入至初步處理裝置的內部；S12、當廢水注入過程中啟動電機一，使得電機一輸出軸上的攪拌破碎桿進行攪拌破碎，同時能夠對污水中的雜質進行初步的沉淀過濾，當污水進入至一級過濾處理裝置的內部時，在錐形濾板與輔助加工罩的配合下使得能夠迅速的進行過濾處理；S13、同時當污水進入至二級過濾處理裝置的內部時，在上部處理臺面一、上部處理臺面二與下部處理臺面一和下部處理臺面二進行擠壓摩擦，同時濾孔的直徑自初步處理裝置至二級過濾處理裝置的濾孔直徑由大減��；S14、當一定的污水在消毒加熱腔下方的儲料腔中，使得靜置15-20分鐘后，依次將表面的污水抽入至第三處理裝置，將底部的廢水二次的抽入至第二處理裝置從而能夠進行曝氣，提高了污水處理的效果。
本發明具有以下優點：1、本發明的包括廢水處理裝置本體，廢水處理裝置本體包括第一處理裝置、第二處理裝置和第三處理裝置，第一處理裝置、第二處理裝置和第三處理裝置為緊密配合，使得能夠對第一次靜置后的底部溶液進行再次的清理，保證了加工的效率，且第一處理裝置、第二處理裝置和第三處理裝置的底部上均設有支撐腳，保證了加工的穩定性。
2、本發明的第一處理裝置、第二處理裝置和第三處理裝置的內部均為空腔結構，第一處理裝置的內部設有初步處理裝置、一級過濾處理裝置和二級過濾處理裝置，第二處理裝置的頂部上設有可拆卸的收集裝置，使得能夠對顏料水初步沉淀后的物質進行提取過濾，且第二處理裝置的頂部上設有進料管一和活動抽料管一，第二處理裝置與第三處理裝置之間設有調節腔，第三處理裝置的內部設有攪拌混合裝置，且第三處理裝置的頂部上設有進料管二，二級過濾處理裝置包括抽水泵一和抽水泵二，且抽水泵二的出水口與進料管二之間設有連接管一，抽水泵一的出水口與進料管一之間設有連接管二，抽水泵二的抽水管為可進行自由的升降，從而使得能夠對不同的液體層進行抽取。
3、本發明的初步處理裝置為可拆卸的設置在一級過濾處理裝置的上方，使得能夠根據實際需要來進行選擇，初步處理裝置包括圓錐套板以及設置在圓錐套板上的初步進料處理箱，且初步處理裝置通過螺栓固定在一級過濾處理裝置的側壁上，可拆卸的收集裝置的內部設有放置塊，且放置塊的上方設有過濾網板一和過濾網板二，可拆卸的收集裝置的底部上設有出料管一和出料管二，使得能夠便于進行便捷的排出。
（發明人：馬福華）
