公布日：2023.05.16
申請日：2022.11.30
分類號：C02F9/00(2023.01)I;B01D29/56(2006.01)I;B01D29/46(2006.01)I;B01D29/03(2006.01)I;B01D29/68(2006.01)I;C02F1/28(2023.01)N;C02F1/00(2023.01)N;C02F1
/66(2023.01)N
摘要
本發明公開了一種污染土壤廢水處理裝置及方法，屬于土壤污染治理領域。其中，吸附桶內部設有攪拌機構，底部設有過濾網；加料箱設置在所述吸附桶上方，內部盛放有納米吸附劑；過濾裝置通過連接管與所述吸附桶下方連接，包括設置在所述吸附桶一側的輸送管，若干均勻分布在所述輸送管一側的分流管，與所述分流管另一端連通的PH調節管，與所述PH調節管另一端連通的過濾管，以及與所述過濾管下端連通的出水管。本發明通過連通管將初步過濾完的廢水進入過濾裝置中，廢水經過PH調節管，將經過PH調節管調節過PH值的廢水進入過濾管中進行深層過濾，利用彈簧和液體壓力使廢水經過盤片組中，對廢水進行深層過濾，增加廢水處理的效果。
權利要求書

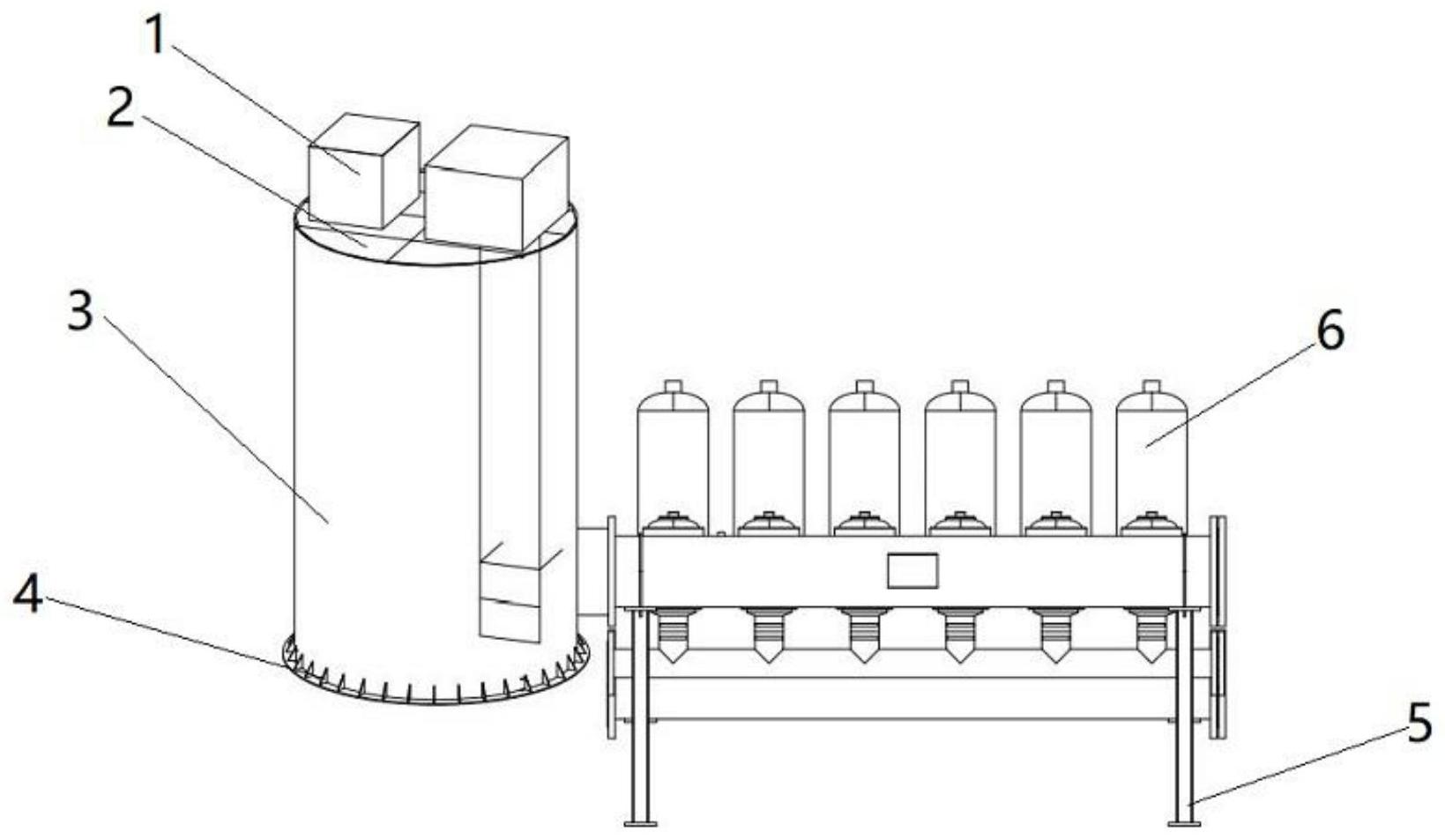

1.一種污染土壤廢水處理裝置，其特征在于，包括：吸附桶，內部設有攪拌機構，底部設有過濾網；加料箱，設置在所述吸附桶上方，內部盛放有納米吸附劑；過濾裝置，通過連接管與所述吸附桶下方連接，包括設置在所述吸附桶一側的輸送管，若干均勻分布在所述輸送管一側的分流管，與所述分流管另一端連通的PH調節管，與所述PH調節管另一端連通的過濾管，以及與所述過濾管下端連通的出水管。
2.根據權利要求1所述的一種污染土壤廢水處理裝置及方法，其特征在于：所述加料箱與所述吸附桶的連接處設有加料孔，所述加料孔內嵌入加料斗，所述加料箱內底部設有振動器。
3.根據權利要求1所述的一種污染土壤廢水處理裝置，其特征在于：所述納米吸附劑包括氧化鋁、活性炭、氧化硅、硅藻土和二氧化鈦中的至少一種。
4.根據權利要求1所述的一種污染土壤廢水處理裝置，其特征在于：所述吸附桶上方固定有安置板，所述安置板呈井狀，所述吸附桶下方設有限位座。
5.根據權利要求1所述的一種污染土壤廢水處理裝置，其特征在于：所述攪拌機構包括設置在所述吸附桶上方的電機，一端連接在所述電機輸出端，另一端貫穿所述吸附桶并向桶內延伸的旋轉桿，所述旋轉桿上均勻分布有若干攪拌桿。
6.根據權利要求1所述的一種污染土壤廢水處理裝置，其特征在于：所述過濾管包括管體，若干安裝在所述管體內的盤片組，連接在所述管體上的支架，設置在所述支架下方的橡膠墊，連接在所述橡膠墊上端的頂桿，所述支架和橡膠墊之間通過彈簧與所述頂桿連接；所述管體的一側設有進水口，所述進水口連通PH調節管，所述管體的下方連通的出水管。
7.根據權利要求6所述的一種污染土壤廢水處理裝置，其特征在于：所述盤片組由若干疊片組成，所述疊片上設有若干溝槽，所述疊片與疊片之間的溝槽相互交叉，且可根據不同的需求設置溝槽尺寸。
8.一種污染土壤廢水處理裝置的使用方法，其步驟包括：S1、將污染土壤廢水通過吸附桶上的進水孔進入吸附桶內，通過電機驅動旋轉桿轉動，同時將振動器打開，使加料箱內的納米吸附劑通過加料斗進入吸附桶中；S2、將初步過濾完的廢水通過連接管進入過濾裝置中，廢水從輸送管中進入PH調節管中；S3、經過PH調節管中的廢水通過過濾管上的進水口進入管體中，廢水通過疊片之間的溝槽交叉中，利用彈簧和液體壓力壓緊，將廢水進行深層過濾。
發明內容
發明目的：提供一種污染土壤廢水處理裝置及方法，以解決現有技術存在的上述問題。
技術方案：一種污染土壤廢水處理裝置，包括
吸附桶，內部設有攪拌機構，底部設有過濾網；
加料箱，設置在所述吸附桶上方，內部盛放有納米吸附劑；
過濾裝置，通過連接管與所述吸附桶下方連接，包括設置在所述吸附桶一側的輸送管，若干均勻分布在所述輸送管一側的分流管，與所述分流管另一端連通的PH調節管，與所述PH調節管另一端連通的過濾管，以及與所述過濾管下端連通的出水管。
在進一步的實施例中所述加料箱與所述吸附桶的連接處設有加料孔，所述加料孔內嵌入加料斗，所述加料箱內底部設有振動器，能夠加快納米吸附劑進入吸附桶的速度。
在進一步的實施例中，所述納米吸附劑包括氧化鋁、活性炭、氧化硅、硅藻土和二氧化鈦中的至少一種。
在進一步的實施例中，所述吸附桶上方固定有安置板，所述安置板呈井狀，所述吸附桶下方設有限位座，限位座能夠增加吸附桶在工作時的穩定性，安置板呈井狀，能夠增加安裝在吸附桶上的加料箱的穩固性。
在進一步的實施例中，所述攪拌機構包括設置在所述吸附桶上方的電機，一端連接在所述電機輸出端，另一端貫穿所述吸附桶并向桶內延伸的旋轉桿，所述旋轉桿上均勻分布有若干攪拌桿，攪拌機構能夠加快納米吸附劑污染土壤廢水中金屬離子的速度。
在進一步的實施例中，所述過濾管包括管體，若干安裝在所述管體內的盤片組，連接在所述管體上的支架，設置在所述支架下方的橡膠墊，連接在所述橡膠墊上端的頂桿，所述支架和橡膠墊之間通過彈簧與所述頂桿連接；
所述管體的一側設有進水口，所述進水口連通PH調節管，所述管體的下方連通的出水管，能夠對廢水進行深層過濾。
在進一步的實施例中，所述盤片組由若干疊片組成，所述疊片上設有若干溝槽，所述疊片與疊片之間的溝槽相互交叉，且可根據不同的需求設置溝槽尺寸，能夠符合不同用戶對過濾程度的選擇，同時整個裝置的流量能夠根據靈活調節。
一種污染土壤廢水處理方法，包括以下步驟：
第一步，將污染土壤廢水通過吸附桶上的進水孔進入吸附桶內，通過電機驅動旋轉桿轉動，同時將振動器打開，使加料箱內的納米吸附劑通過加料斗進入吸附桶中；
第二步，將初步過濾完的廢水通過連接管進入過濾裝置中，廢水從輸送管中進入PH調節管中；
第三步，經過PH調節管中的廢水通過過濾管上的進水口進入管體中，廢水通過疊片之間的溝槽交叉中，利用彈簧和液體壓力壓緊，將廢水進行深層過濾。
有益效果：本發明涉及一種污染土壤廢水處理裝置及方法，通過在吸附桶內安裝攪拌機構，加快納米吸附劑與廢水中的金屬離子相結合，并通過過濾網，將廢水中不可溶解且已經置換出來的金屬離子隔離在過濾網上，通過連通管將初步過濾完的廢水進入過濾裝置中，廢水經過PH調節管，將經過PH調節管調節過PH值的廢水進入過濾管中進行深層過濾，利用彈簧和液體壓力使廢水經過盤片組中，對廢水進行深層過濾，增加廢水處理的效果。
（發明人：劉宏寶;夏愛軍;曹鵬;王永會(huì )）
