公布日：2023.04.18
申請日：2022.12.30
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F1/40(2023.01)N;C02F1/26(2023.01)N
摘要

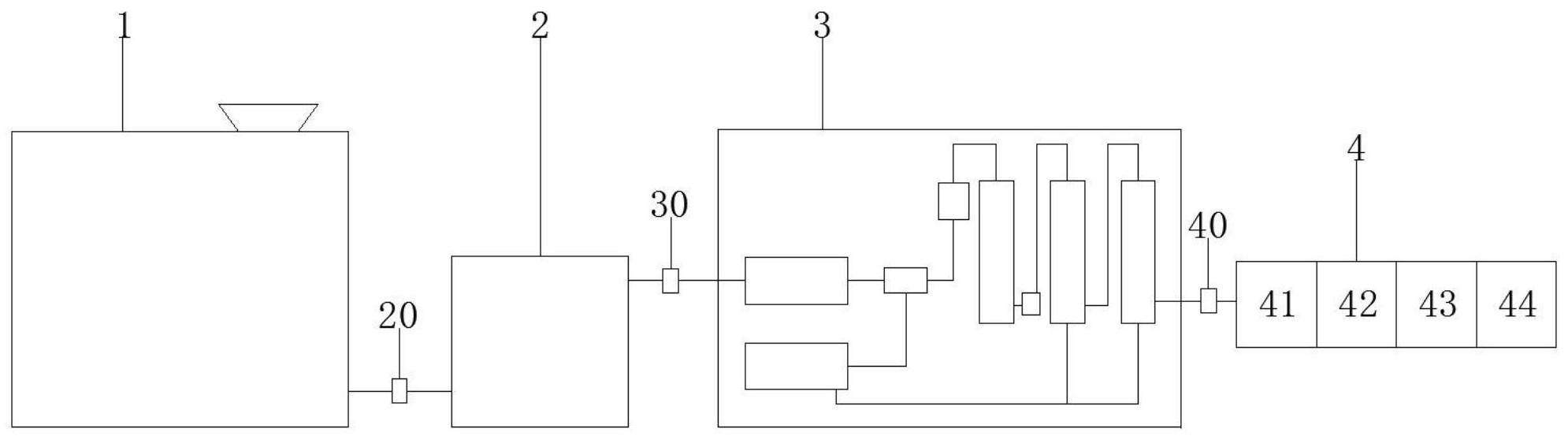

本發明公開了一種化工污水深度處理系統，包括：粗過濾單元，所述粗過濾單元用于過濾化工污水內的漂浮物；細過濾單元，所述細過濾單元通過第一帶泵管路與所述粗過濾單元連接，所述細過濾單元用于過濾化工污水內的懸濁物；醚化反應單元，所述醚化反應單元通過第二帶泵管路與所述細過濾單元連接；微生物處理單元，所述微生物處理單元通過第三帶泵管路與所述醚化反應單元連接。本發明公開了一種化工污水深度處理系統，粗過濾單元用于過濾化工污水內的漂浮物，粗過濾后的污水送到細過濾單元內，細過濾單元用于過濾化工污水內的懸濁物，將細過濾后的污水送到醚化反應單元內，醚化反應單元用于污水中油性物質的去除。
權利要求書
1.一種化工污水深度處理系統，其特征在于，包括：粗過濾單元（1），所述粗過濾單元（1）用于過濾化工污水內的漂浮物；細過濾單元（2），所述細過濾單元（2）通過第一帶泵管路（20）與所述粗過濾單元（1）連接，所述細過濾單元（2）用于過濾化工污水內的懸濁物；醚化反應單元（3），所述醚化反應單元（3）通過第二帶泵管路（30）與所述細過濾單元（2）連接；微生物處理單元（4），所述微生物處理單元（4）通過第三帶泵管路（40）與所述醚化反應單元（3）連接；所述粗過濾單元（1）包括：過濾箱（11），所述細過濾單元（2）通過第一帶泵管路（20）與所述過濾箱（11）底部連接；進液口（12），所述進液口（12）開設于所述過濾箱（11）頂端；斜過濾板（13），所述斜過濾板（13）安裝于所述過濾箱（11）內，所述斜過濾板（13）用于過濾漂浮物，所述斜過濾板（13）低位端呈趨于水平過渡；漂浮物收集單元（14），所述漂浮物收集單元（14）安裝于所述過濾箱（11）內壁上，所述漂浮物收集單元（14）位于所述斜過濾板（13）低位端的上方，所述漂浮物收集單元（14）用于收集位于所述斜過濾板（13）低位端的漂浮物；收集口（15），所述收集口（15）開設于所述過濾箱（11）側端，所述斜過濾板（13）低位端伸入所述收集口（15）內底部；柔性覆蓋板，所述柔性覆蓋板遮設于所述收集口（15）上；所述漂浮物收集單元（14）包括：收集座（16），所述收集座（16）固定安裝于所述過濾箱（11）內壁上；避讓豎槽（17），所述避讓豎槽（17）開設于所述過濾箱（11）內壁上，所述避讓豎槽（17）連通于所述收集口（15）內；橫移單元（18），所述橫移單元（18）安裝于所述收集座（16）頂端；前翻轉臂（19），所述前翻轉臂（19）通過阻尼軸（10）轉動安裝于所述橫移單元（18）上；后翻轉臂（21），所述后翻轉臂（21）一端與所述前翻轉臂（19）靠近阻尼軸（10）端連接；清潔輥（22），所述清潔輥（22）轉動安裝于所述后翻轉臂（21）遠離前翻轉臂（19）端，所述清潔輥（22）用于清潔所述斜過濾板（13）低位端的漂浮物；前頂塊（23）、后頂塊（24），所述前頂塊（23）和后頂塊（24）安裝于所述橫移單元（18）上，所述前頂塊（23）和后頂塊（24）用于驅動所述后翻轉臂（21）翻轉；帶傳動組件，所述帶傳動組件安裝于所述收集座（16）底端，所述帶傳動組件伸入所述收集口（15）內；翻轉驅動組件，所述翻轉驅動組件連接于所述前翻轉臂（19）遠離阻尼軸（10）端和帶傳動組件之間；所述帶傳動組件包括：后轉動輥（25），所述后轉動輥（25）通過安裝架連接于所述收集座（16）底端；前轉動輥（26），所述前轉動輥（26）轉動安裝于所述收集口（15）內，所述翻轉驅動組件與所述前轉動輥（26）連接；傳動網帶（27），所述傳動網帶（27）套設于所述前轉動輥（26）和后轉動輥（25）上，所述收集座（16）底端開設有便于所述傳動網帶（27）行走的避讓槽，所述傳動網帶（27）上均勻安裝有摩擦塊；所述翻轉驅動組件包括：轉動套管（28），所述轉動套管（28）通過連接轉軸安裝于所述收集座（16）頂端；翻轉桿（29），所述轉動套管（28）套設于所述翻轉桿（29）上，所述翻轉桿（29）一端與所述前翻轉臂（19）遠離阻尼軸（10）鉸接，所述翻轉桿（29）另一端伸入所述避讓豎槽（17）內；帶輪（45），其中一個所述帶輪（45）安裝于所述連接轉軸上，其中另一個所述帶輪（45）安裝于所述前轉動輥（26）的軸端；傳動帶（46），所述傳動帶（46）套設于兩個所述帶輪（45）上；所述橫移單元（18）包括：固定座（47），所述固定座（47）安裝于所述收集座（16）頂端，所述前頂塊（23）和后頂塊（24）安裝于所述固定座（47）上；橫移槽，所述橫移槽開設于所述固定座上；螺桿（48），所述螺桿（48）轉動安裝于所述橫移槽內；驅動電機，所述驅動電機安裝于所述橫移槽內，所述螺桿（48）安裝于所述驅動電機輸出端；螺塊，所述螺塊滑動連接于所述橫移槽內，所述螺塊套設于所述螺桿（48）上；橫移座（49），所述橫移座（49）滑動連接于所述固定座（47）上，所述橫移座（49）與所述螺塊連接，所述前翻轉臂（19）通過阻尼軸（10）安裝于所述橫移座（49）上；限位支座（51），所述限位支座（51）安裝于所述橫移座（49）上，所述后翻轉臂（21）抵設于所述限位支座（51）上。
2.根據權利要求1所述的一種化工污水深度處理系統，其特征在于，所述醚化反應單元（3）包括：儲液池（31），所述細過濾單元（2）通過第一帶泵管路（20）與儲液池（31）連接；靜態混合器（32），所述靜態混合器（32）與所述儲液池（31）連接；甲醇添加單元（33），所述甲醇添加單元（33）與所述靜態混合器（32）連接；加熱器（34），所述加熱器（34）與所述靜態混合器（32）連接；醚化反應器（35），所述醚化反應器（35）與所述加熱器（34）連接；冷卻器（36），所述冷卻器（36）與所述醚化反應器（35）連接。
3.根據權利要求2所述的一種化工污水深度處理系統，其特征在于，所述醚化反應單元（3）還包括：初級萃取塔（37），所述初級萃取塔（37）與所述冷卻器（36）連接，所述初級萃取塔（37）用于一次分離甲醇；二級萃取塔（38），所述二級萃取塔（38）與初級萃取塔（37）連接，所述二級萃取塔（38）用于二次分離甲醇，所述微生物處理單元（4）與所述二級萃取塔（38）連接；帶泵甲醇回收管路（39），所述帶泵甲醇回收管路（39）一端分別與所述初級萃取塔（37）和二級萃取塔（38）連接，所述帶泵甲醇回收管路（39）另一端與所述甲醇添加單元（33）連接。
4.根據權利要求1所述的一種化工污水深度處理系統，其特征在于，所述微生物處理單元（4）包括：厭氧反應池（41），所述厭氧反應池（41）通過第三帶泵管路（40）與所述醚化反應單元（3）連接；缺氧反應池（42），所述缺氧反應池（42）與所述厭氧反應池（41）連接；好氧反應池（43），所述好氧反應池（43）與所述缺氧反應池（42）連接；曝氣池（44），所述曝氣池（44）與所述好氧反應池（43）連接。
5.根據權利要求1所述的一種化工污水深度處理系統，其特征在于，所述細過濾單元（2）反吹式過濾池。
發明內容
為達到上述目的，本發明公開了一種化工污水深度處理系統，包括：
粗過濾單元，所述粗過濾單元用于過濾化工污水內的漂浮物；
細過濾單元，所述細過濾單元通過第一帶泵管路與所述粗過濾單元連接，所述細過濾單元用于過濾化工污水內的懸濁物；
醚化反應單元，所述醚化反應單元通過第二帶泵管路與所述細過濾單元連接；
微生物處理單元，所述微生物處理單元通過第三帶泵管路與所述醚化反應單元連接。
優選的，所述醚化反應單元包括：
儲液池，所述細過濾單元通過第一帶泵管路與儲液池連接；
靜態混合器，所述靜態混合器與所述儲液池連接；
甲醇添加單元，所述甲醇添加單元與所述靜態混合器連接；
加熱器，所述加熱器與所述靜態混合器連接；
醚化反應器，所述醚化反應器與所述加熱器連接；
冷卻器，所述冷卻器與所述醚化反應器連接。
優選的，所述醚化反應單元還包括：
初級萃取塔，所述初級萃取塔與所述冷卻器連接，所述初級萃取塔用于一次分離甲醇；
二級萃取塔，所述二級萃取塔與初級萃取塔連接，所述二級萃取塔用于二次分離甲醇，所述微生物處理單元與所述二級萃取塔連接；
帶泵甲醇回收管路，所述帶泵甲醇回收管路一端分別與所述初級萃取塔和二級萃取塔連接，所述帶泵甲醇回收管路另一端與所述甲醇添加單元連接。
優選的，所述微生物處理單元包括：
厭氧反應池，所述厭氧反應池通過第三帶泵管路與所述醚化反應單元連接；
缺氧反應池，所述缺氧反應池與所述厭氧反應池連接；
好氧反應池，所述好氧反應池與所述缺氧反應池連接；
曝氣池，所述曝氣池與所述好氧反應池連接。
優選的，所述細過濾單元反吹式過濾池。
優選的，所述粗過濾單元包括：
過濾箱，所述細過濾單元通過第一帶泵管路與所述過濾箱底部連接；
進液口，所述進液口開設于所述過濾箱頂端；
斜過濾板，所述斜過濾板安裝于所述過濾箱內，所述斜過濾板用于過濾漂浮物，所述斜過濾板低位端呈趨于水平過渡；
漂浮物收集單元，所述漂浮物收集單元安裝于所述過濾箱內壁上，所述漂浮物收集單元位于所述斜過濾板低位端的上方，所述漂浮物收集單元用于收集位于所述斜過濾板低位端的漂浮物；
收集口，所述收集口開設于所述過濾箱側端，所述斜過濾板低位端伸入所述收集口內底部；
柔性覆蓋板，所述柔性覆蓋板遮設于所述收集口上。
優選的，所述漂浮物收集單元包括：
收集座，所述收集座固定安裝于所述過濾箱內壁上；
避讓豎槽，所述避讓豎槽開設于所述過濾箱內壁上，所述避讓豎槽連通于所述收集口內；
橫移單元，所述橫移單元安裝于所述收集座頂端；
前翻轉臂，所述前翻轉臂通過阻尼軸轉動安裝于所述橫移單元上；
后翻轉臂，所述后翻轉臂一端與所述前翻轉臂靠近阻尼軸端連接；
清潔輥，所述清潔輥轉動安裝于所述后翻轉臂遠離前翻轉臂端，所述清潔輥用于清潔所述斜過濾板低位端的漂浮物；
前頂塊、后頂塊，所述前頂塊和后頂塊安裝于所述橫移單元上，所述前頂塊和后頂塊用于驅動所述后翻轉臂翻轉；
帶傳動組件，所述帶傳動組件安裝于所述收集座底端，所述帶傳動組件伸入所述收集口內；
翻轉驅動組件，所述翻轉驅動組件連接于所述前翻轉臂遠離阻尼軸端和帶傳動組件之間。
優選的，所述帶傳動組件包括：
后轉動輥，所述后轉動輥通過安裝架連接于所述收集座底端；
前轉動輥，所述前轉動輥轉動安裝于所述收集口內，所述翻轉驅動組件與所述前轉動輥連接；
傳動網帶，所述傳動網帶套設于所述前轉動輥和后轉動輥上，所述收集座底端開設有便于所述傳動網帶行走的避讓槽，所述傳動網帶上均勻安裝有摩擦塊。
優選的，所述翻轉驅動組件包括：
轉動套管，所述轉動套管通過連接轉軸安裝于所述收集座頂端；
翻轉桿，所述轉動套管套設于所述翻轉桿上，所述翻轉桿一端與所述前翻轉臂遠離阻尼軸鉸接，所述翻轉桿另一端伸入所述避讓豎槽內；
帶輪，其中一個所述帶輪安裝于所述連接轉軸上，其中另一個所述帶輪安裝于所述前轉動輥的軸端；
傳動帶，所述傳動帶套設于兩個所述帶輪上。
優選的，所述橫移單元包括：
固定座，所述固定座安裝于所述收集座頂端，所述前頂塊和后頂塊安裝于所述固定座上；
橫移槽，所述橫移槽開設于所述固定座上；
螺桿，所述螺桿轉動安裝于所述橫移槽內；
驅動電機，所述驅動電機安裝于所述橫移槽內，所述螺桿安裝于所述驅動電機輸出端；
螺塊，所述螺塊滑動連接于所述橫移槽內，所述螺塊套設于所述螺桿上；
橫移座，所述橫移座滑動連接于所述固定座上，所述橫移座與所述螺塊連接，所述前翻轉臂通過阻尼軸安裝于所述橫移座上；
限位支座，所述限位支座安裝于所述橫移座上，所述后翻轉臂抵設于所述限位支座上。
（發明人：楊哲翔;許冬梅）
