公布日：2023.05.16
申請日：2022.12.26
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F1/28(2023.01)I;C02F1/44(2023.01)I;C02F1/04(2023.01)N
摘要
本發明公開了一種用于焦化廢水蒸發系統混鹽的除硬裝置，涉及焦化廢水處理技術領域，具體包括絮凝箱、初步過濾箱和再次過濾箱，所述絮凝箱的頂部依次固定連接有廢水進入管、液位計、儲液箱和抽水泵，所述抽水泵的進水端通過進水管與絮凝箱的內腔連通，所述抽水泵的出水端通過出水管與初步過濾箱的內腔連通，所述儲液箱底部的中部固定連接有排藥管，所述初步過濾箱內腔的中部活動連接有過濾管，所述過濾管的內腔內活動連接有接液槽。該用于焦化廢水蒸發系統混鹽的除硬方法及裝置，通過絮凝箱的設置，能夠向混鹽廢水中添加絮凝劑，便于混鹽廢水中有機物和懸浮物的絮凝，便于混鹽廢水中這類型雜質的清理。
權利要求書

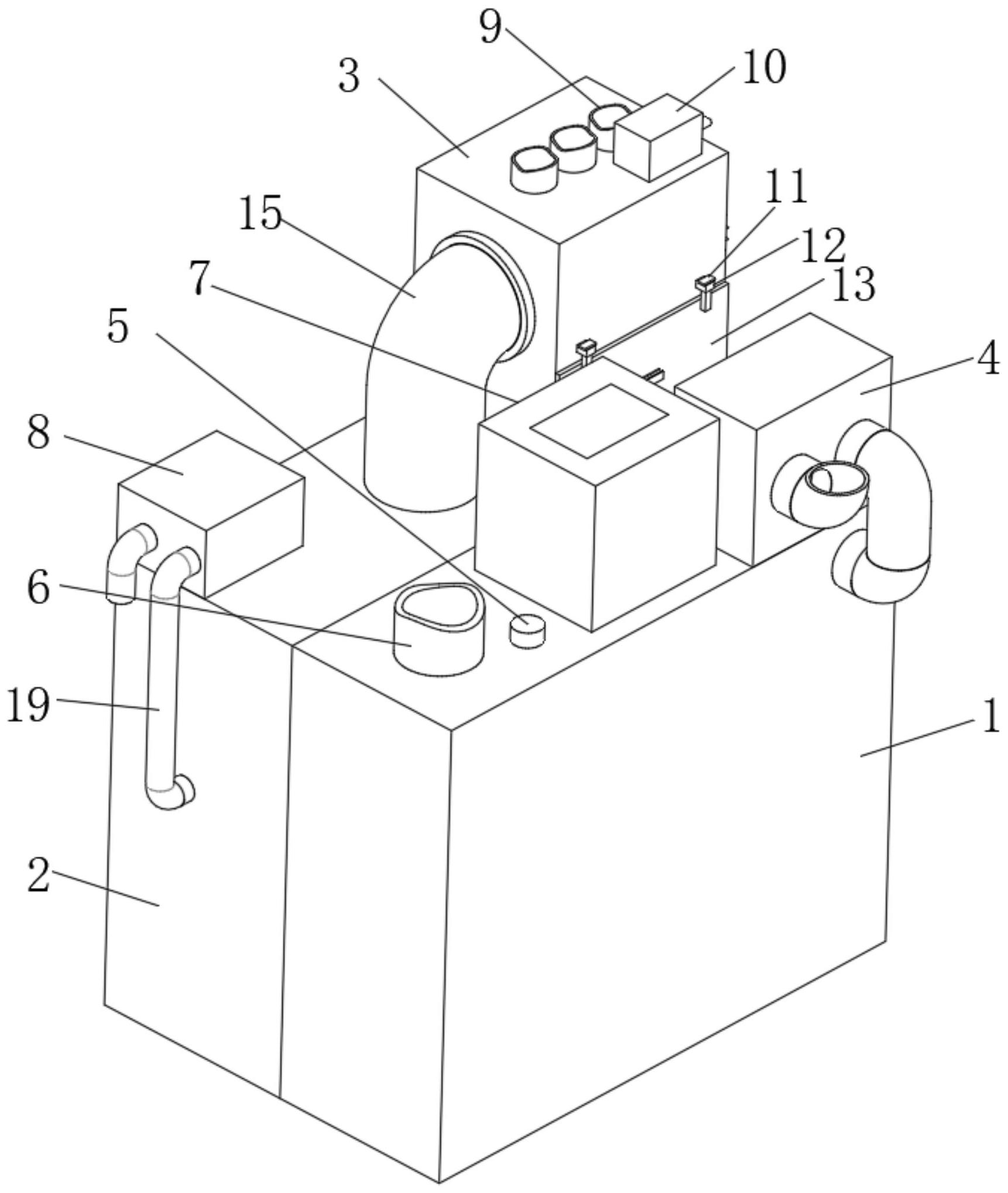

1.一種用于焦化廢水蒸發系統混鹽的除硬裝置，包括絮凝箱(1)、初步過濾箱(3)和再次過濾箱(2)，其特征在于：所述絮凝箱(1)的頂部依次固定連接有廢水進入管(6)、液位計(5)、儲液箱(7)和抽水泵(4)，所述抽水泵(4)的進水端通過進水管與絮凝箱(1)的內腔連通，所述抽水泵(4)的出水端通過出水管(9)與初步過濾箱(3)的內腔連通，所述儲液箱(7)底部的中部固定連接有排藥管(38)；所述初步過濾箱(3)內腔的中部活動連接有過濾管(22)，所述過濾管(22)的內腔內活動連接有接液槽(25)，所述接液槽(25)的一端固定連接有排液管(15)，所述排液管(15)的另一端延伸至再次過濾箱(2)內腔的頂端，所述接液槽(25)的一側固定連接有清洗管(32)，所述清洗管(32)靠近過濾管(22)的一側均勻設有噴頭，所述初步過濾箱(3)內腔的底端固定連接有刷子(37)，所述刷子(37)的頂部與過濾管(22)的底部接觸，所述初步過濾箱(3)內腔頂端的兩側均活動連接有擋板(33)，所述擋板(33)的底部與過濾管(22)的外表面接觸，所述初步過濾箱(3)的一側固定連接有排污泵一(14)；所述再次過濾箱(2)的內腔從上到下依次固定連接有吸附板(31)、納濾膜(30)和支撐板(29)，所述納濾膜(30)的底部與支撐板(29)的頂部接觸，所述再次過濾箱(2)中設有對納濾膜(30)進行清理的清理結構，所述再次過濾箱(2)中部的一側固定連接有真空泵(21)，所述真空泵(21)的進風口固定連接有真空管，真空管的另一端延伸至支撐板(29)的下方，所述再次過濾箱(2)頂端的一側設有液位控制結構，所述再次過濾箱(2)底端的一側設有排水管(16)，所述排水管(16)的一端設有電動球閥二。
2.根據權利要求1所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置，其特征在于：所述排藥管(38)頂端的一側固定連接有電動球閥一(39)，所述排藥管(38)為傾斜的，所述排藥管(38)的端部位于絮凝箱(1)內腔的兩側，所述排藥管(38)的側壁上均勻設有貫穿孔。
3.根據權利要求1所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置，其特征在于：所述過濾管(22)的端部貫穿初步過濾箱(3)的側壁并延伸至初步過濾箱(3)的外側，所述過濾管(22)一端的外圈固定連接有齒環(26)，所述初步過濾箱(3)的一側固定連接有轉動電機(36)，所述轉動電機(36)的輸出軸末端固定連接有與齒環(26)嚙合的齒輪(35)。
4.根據權利要求1所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置，其特征在于：所述出水管(9)位于兩個擋板(33)的內側，且所述擋板(33)的一端固定連接有電磁鐵(34)，所述電磁鐵(34)與初步過濾箱(3)的側壁活動連接，且所述初步過濾箱(3)的材質具有鐵磁性。
5.根據權利要求1所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置，其特征在于：所述初步過濾箱(3)頂部的移動固定連接有清洗泵(10)，所述清洗泵(10)的進水口固定連接有吸水管(24)，所述吸水管(24)的另一端延伸至接液槽(25)內腔的底端，所述清洗泵(10)的出水口固定連接有泵水管(23)，所述泵水管(23)的另一端延伸至清洗管(32)的內腔內。
6.根據權利要求1所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置，其特征在于：所述排污泵一(14)的進水口固定連接有排污管一，排污管一的另一端延伸至初步過濾箱(3)內腔的底端，所述初步過濾箱(3)內腔底端的另一側設有清理槽，清理槽的內腔內卡接有密封板(13)，所述清理槽外側的兩側均固定連接有限位框(12)，所述限位框(12)的內腔內活動連接有定位桿(11)，所述定位桿(11)的底端與密封板(13)的外表面接觸。
7.根據權利要求1所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置，其特征在于：所述支撐板(29)靠近真空泵(21)的一端的底部固定連接有傾斜板(40)，所述真空管位于傾斜板(40)的內側，且所述真空管位于液位控制結構的上方。
8.根據權利要求1所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置，其特征在于：所述液位控制結構結構包括連通管(17)，所述連通管(17)的底端延伸至再次過濾箱(2)內腔的底端，所述連通管(17)另一側的內腔內活動連接有浮力塊(27)，所述連通管(17)的頂部固定連接有開關(18)。
9.根據權利要求1所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置，其特征在于：所述清理結構包括液壓桿(20)和排污泵二(8)，且所述液壓桿(20)和排污泵二(8)位于納濾膜(30)的兩端，所述排污泵二(8)的進液口固定連接有排污管二(19)，所述排污管二(19)的另一端延伸至納濾膜(30)的頂部，所述液壓桿(20)的另一端延伸至再次過濾箱(2)的內腔內，且所述液壓桿(20)的另一端固定連接有刮板(28)，所述刮板(28)的底部與納濾膜(30)的頂部接觸。
10.根據權利要求1至9任一所述的一種用于焦化廢水蒸發系統混鹽的除硬裝置的除硬方法，其特征在于，包括以下步驟：步驟一、需要蒸發的混鹽廢水通過廢水進入管(6)進入到絮凝箱(1)的內腔內；步驟二、絮凝箱(1)內的液位計(5)實時檢測絮凝箱(1)內的液位，絮凝箱(1)內的液位合適后，停止向絮凝箱(1)內注入廢水；步驟三、電動球閥一(39)工作，電動球閥一(39)的工作時排藥管(38)的內腔處于暢通的狀態，儲液箱(7)內的絮凝劑通過排藥管(38)進入到絮凝箱(1)的內腔內，控制電動球閥一(39)的工作時長，進而控制進入到絮凝箱(1)內的絮凝劑的量；步驟四、廢水產生絮凝后，通過抽水泵(4)把產生絮凝的廢水泵至初步過濾箱(3)的內腔內；步驟五、廢水在重力的作用下穿過過濾管(22)，過濾管(22)對廢水中的固體雜質進行攔截，過濾后的廢水掉落在接液槽(25)的內腔內，并通過排液管(15)進入到再次過濾箱(2)內腔的頂端；步驟六、真空泵(21)工作，真空泵(21)的工作使再次過濾箱(2)內腔的底端處于負壓狀態，加快廢水穿過吸附板(31)和納濾膜(30)的速度，經過再次過濾的廢水掉落至再次過濾箱(2)內腔的底部；步驟七、液位控制結構實時檢測再次過濾箱(2)內腔底端的液體，浮力塊(27)在浮力的作用下上移，浮力塊(27)按壓開關(18)時，電動球閥二工作，真空泵21停止工作，再次過濾箱2內的水通過排水管(16)排出，直至再次過濾箱(2)內的水排完后，真空泵21繼續工作，電動球閥二復位，使排水管(16)重新處于閉合狀態。
發明內容
本發明提供了一種用于焦化廢水蒸發系統混鹽的除硬方法及裝置，解決了上述背景技術中提出的混鹽廢水中的有機物在蒸發處理過程中產生聚集，易堵塞蒸發器；廢水中的鈣鎂等鹽類析出粘附在管壁上，影響管內液體與廢水的換熱效率的問題。
本發明提供如下技術方案：一種用于焦化廢水蒸發系統混鹽的除硬裝置，對混鹽廢水中的有機物和鈣鎂離子等雜質進行清理，降低混鹽廢水蒸發時粘附在蒸發器管壁上的沉淀物的量。
一種用于焦化廢水蒸發系統混鹽的除硬裝置，包括絮凝箱、初步過濾箱和再次過濾箱，
所述絮凝箱的頂部依次固定連接有廢水進入管、液位計、儲液箱和抽水泵，所述抽水泵的進水端通過進水管與絮凝箱的內腔連通，所述抽水泵的出水端通過出水管與初步過濾箱的內腔連通，所述儲液箱底部的中部固定連接有排藥管；
所述初步過濾箱內腔的中部活動連接有過濾管，所述過濾管的內腔內活動連接有接液槽，所述接液槽的一端固定連接有排液管，所述排液管的另一端延伸至再次過濾箱內腔的頂端，所述接液槽的一側固定連接有清洗管，所述清洗管靠近過濾管的一側均勻設有噴頭，所述初步過濾箱內腔的底端固定連接有刷子，所述刷子的頂部與過濾管的底部接觸，所述初步過濾箱內腔頂端的兩側均活動連接有擋板，所述擋板的底部與過濾管的外表面接觸，所述初步過濾箱的一側固定連接有排污泵一；
所述再次過濾箱的內腔從上到下依次固定連接有吸附板、納濾膜和支撐板，所述納濾膜的底部與支撐板的頂部接觸，所述再次過濾箱中設有對納濾膜進行清理的清理結構，所述再次過濾箱中部的一側固定連接有真空泵，所述真空泵的進風口固定連接有真空管，真空管的另一端延伸至支撐板的下方，所述再次過濾箱頂端的一側設有液位控制結構，所述再次過濾箱底端的一側設有排水管，所述排水管的一端設有電動球閥二。
優選的，所述排藥管頂端的一側固定連接有電動球閥一，所述排藥管為傾斜的，所述排藥管的端部位于絮凝箱內腔的兩側，所述排藥管的側壁上均勻設有貫穿孔，便于控制絮凝箱內藥劑的添加及添加量。
優選的，所述過濾管的端部貫穿初步過濾箱的側壁并延伸至初步過濾箱的外側，所述過濾管一端的外圈固定連接有齒環，所述初步過濾箱的一側固定連接有轉動電機，所述轉動電機的輸出軸末端固定連接有與齒環嚙合的齒輪，轉動電機能夠帶動過濾管轉動，便于過濾管的清理。
優選的，所述出水管位于兩個擋板的內側，且所述擋板的一端固定連接有電磁鐵，所述電磁鐵與初步過濾箱的側壁活動連接，且所述初步過濾箱的材質具有鐵磁性，通過擋板的設置，可以對廢水進行攔截，使廢水完全從過濾管穿過。
優選的，所述初步過濾箱頂部的移動固定連接有清洗泵，所述清洗泵的進水口固定連接有吸水管，所述吸水管的另一端延伸至接液槽內腔的底端，所述清洗泵的出水口固定連接有泵水管，所述泵水管的另一端延伸至清洗管的內腔內，通過清洗泵的設置，能夠把過濾后的廢水泵至清洗管的內腔內，實現過濾管的自清洗。
優選的，所述排污泵一的進水口固定連接有排污管一，排污管一的另一端延伸至初步過濾箱內腔的底端，所述初步過濾箱內腔底端的另一側設有清理槽，清理槽的內腔內卡接有密封板，所述清理槽外側的兩側均固定連接有限位框，所述限位框的內腔內活動連接有定位桿，所述定位桿的底端與密封板的外表面接觸，通過清理槽的設置，便于對初步過濾箱進行檢修。
優選的，所述支撐板靠近真空泵的一端的底部固定連接有傾斜板，所述真空管位于傾斜板的內側，且所述真空管位于液位控制結構的上方，通過傾斜板的設置，可以攔截廢水，可以廢水影響真空泵的工作。
優選的，所述液位控制結構結構包括連通管，所述連通管的底端延伸至再次過濾箱內腔的底端，所述連通管另一側的內腔內活動連接有浮力塊，所述連通管的頂部固定連接有開關，通過液位控制結構能夠對再次過濾箱內腔底端的液位進行監控。
優選的，所述清理結構包括液壓桿和排污泵二，且所述液壓桿和排污泵二位于納濾膜的兩端，所述排污泵二的進液口固定連接有排污管二，所述排污管二的另一端延伸至納濾膜的頂部，所述液壓桿的另一端延伸至再次過濾箱的內腔內，且所述液壓桿的另一端固定連接有刮板，所述刮板的底部與納濾膜的頂部接觸，能夠把納濾膜上的雜質刮掉，便于納濾膜的使用。
一種用于焦化廢水蒸發系統混鹽的除硬裝置的除硬方法，包括以下步驟：
步驟一、需要蒸發的混鹽廢水通過廢水進入管進入到絮凝箱的內腔內；
步驟二、絮凝箱內的液位計實時檢測絮凝箱內的液位，絮凝箱內的液位合適后，停止向絮凝箱內注入廢水；
步驟三、電動球閥一工作，電動球閥一的工作時排藥管的內腔處于暢通的狀態，儲液箱內的絮凝劑通過排藥管進入到絮凝箱的內腔內，控制電動球閥一的工作時長，進而控制進入到絮凝箱內的絮凝劑的量；
步驟四、廢水產生絮凝后，通過抽水泵把產生絮凝的廢水泵至初步過濾箱的內腔內；
步驟五、廢水在重力的作用下穿過過濾管，過濾管對廢水中的固體雜質進行攔截，過濾后的廢水掉落在接液槽的內腔內，并通過排液管進入到再次過濾箱內腔的頂端；
步驟六、真空泵工作，真空泵的工作使再次過濾箱內腔的底端處于負壓狀態，加快廢水穿過吸附板和納濾膜的速度，經過再次過濾的廢水掉落至再次過濾箱內腔的底部；
步驟七、液位控制結構實時檢測再次過濾箱內腔底端的液體，浮力塊在浮力的作用下上移，浮力塊按壓開關時，電動球閥二工作，真空泵停止工作，再次過濾箱內的水通過排水管排出，直至再次過濾箱內的水排完后，真空泵繼續工作，電動球閥二復位，使排水管重新處于閉合狀態。
與現有技術對比，本發明具備以下有益效果：
1、該用于焦化廢水蒸發系統混鹽的除硬方法及裝置，通過絮凝箱的設置，能夠向混鹽廢水中添加絮凝劑，便于混鹽廢水中有機物和懸浮物的絮凝，便于混鹽廢水中這類型雜質的清理。
2、該用于焦化廢水蒸發系統混鹽的除硬方法及裝置，通過初步過濾箱的設置，能夠對混鹽廢水中的絮凝物進行過濾，使過濾后的廢水進入到再次過濾箱內進行再次過濾，初步過濾箱內清洗結構的設置，能夠對過濾管進行自清洗，提高初步過濾箱的使用效率。
3、該用于焦化廢水蒸發系統混鹽的除硬方法及裝置，通過再次過濾箱的設置，能夠對廢水中的鈣鎂等離子進行過濾，過濾出的雜質能夠通過排污泵二排出，且再次過濾箱上設置有真空泵，使再次過濾箱內腔的底端能夠處于負壓狀態，便于加快再次過濾箱的工作效率。
（發明人：辛世嘉;譚長飛;孫利敏;韓俊海）
