公布日：2022.04.15
申請日：2022.01.06
分類號：B01D47/08(2006.01)I;B01D29/68(2006.01)I
摘要
本發明公開了一種處理污泥好氧發酵廢氣的系統，包括底座，所述底座頂部的四處拐角處均對稱固定連接有支撐桿，所述支撐桿相對的一側均對稱固定連接有安裝板，所述安裝板相對的一側均固定連接有噴淋罐，所述噴淋罐的表面和底座的頂部之間設置有循環噴淋裝置，所述底座的頂部固定連接有異味凈化器，所述異味凈化器的輸入端固定連通有第二連接管，所述第二連接管的一端固定連通在噴淋罐的一側，本發明涉及污泥好氧發酵處理技術領域。該處理污泥好氧發酵廢氣的系統，解決現有的污泥好氧發酵時，其產生的熱量會(huì )導致污泥中會(huì )出現氣體，其廢氣中帶有具有的異味和雜質，如直接排放后，會(huì )對空氣的環境造成一定影響的問題。
權利要求書

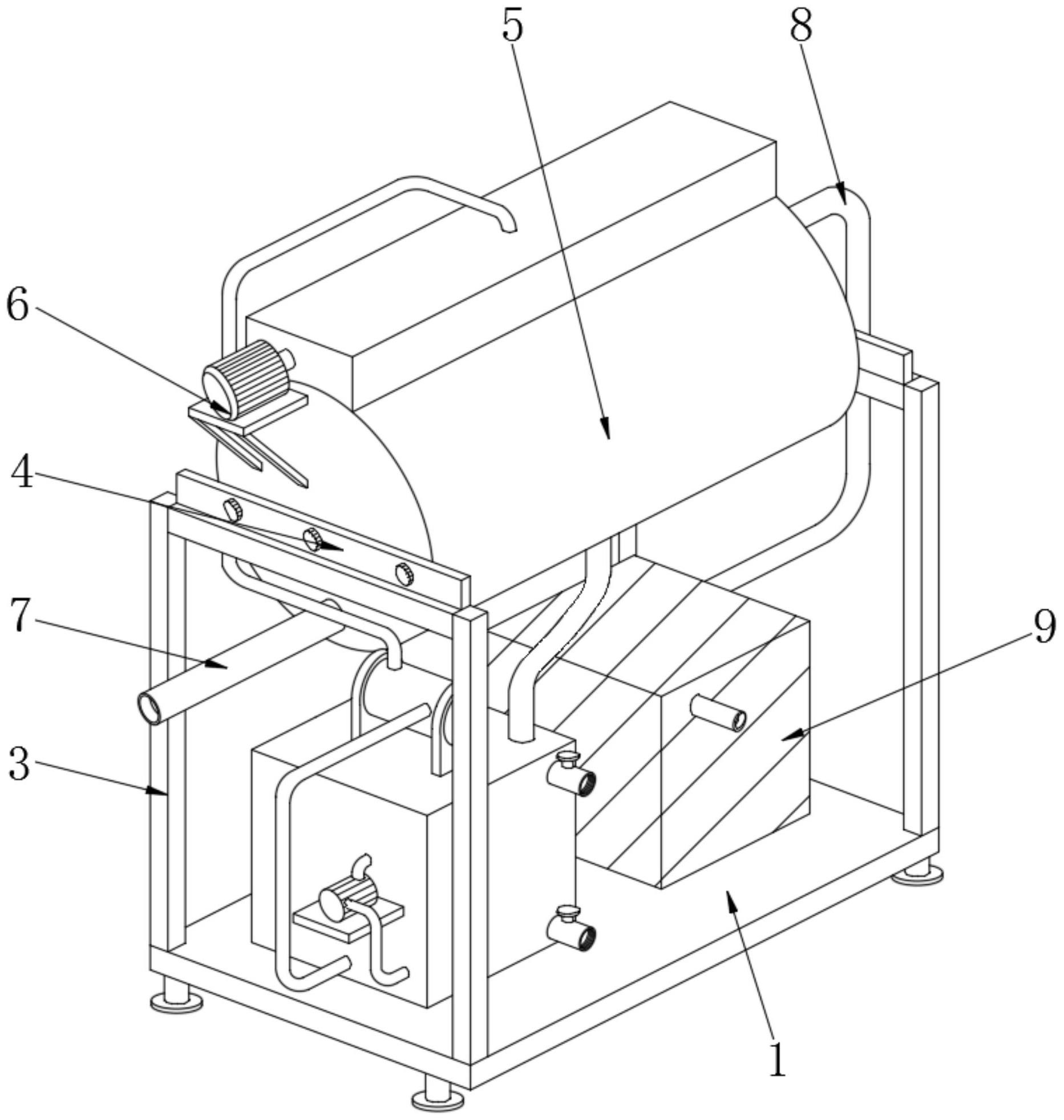

1.一種處理污泥好氧發酵廢氣的系統，包括底座(1)，所述底座(1)頂部的四處拐角處均對稱固定連接有支撐桿(3)，所述支撐桿(3)相對的一側均對稱固定連接有安裝板(4)，其特征在于：所述安裝板(4)相對的一側均固定連接有噴淋罐(5)，所述噴淋罐(5)的表面和底座(1)的頂部之間設置有循環噴淋裝置(6)，所述底座(1)的頂部固定連接有異味凈化器(9)，所述異味凈化器(9)的輸入端固定連通有第二連接管(8)，所述第二連接管(8)的一端固定連通在噴淋罐(5)的一側；所述循環噴淋裝置(6)包括儲水箱(61)和伺服電機(62)，所述儲水箱(61)的頂部固定連接有第一高壓水泵(63)，所述第一高壓水泵(63)的輸出端和輸入端均固定連通有第一連接水管(64)，所述儲水箱(61)的外表面和內腔之間設置有雜質過濾清洗機構(66)，所述儲水箱(61)頂部的拐角處固定連通有連通管(65)，所述第一連接水管(64)的一端固定連通有第三固定管(619)，所述第三固定管(619)的兩端和底部均對稱固定套接有轉動軸承(613)，所述轉動軸承(613)的底部均對稱固定連接有第三連接管(614)，所述第三連接管(614)的一端均對稱固定連通有空心盤(616)，所述空心盤(616)的底部均對稱固定連通有若干個噴淋頭(617)，所述第三連接管(614)的表面均對稱固定套接有第一錐齒輪(615)，所述伺服電機(62)的輸出端固定連接有轉動桿(69)，所述轉動桿(69)的表面均對稱固定套接有第二錐齒輪(618)。
2.根據權利要求1所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述雜質過濾清洗機構(66)包括第二高壓水泵(661)和過濾網板(662)，所述第二高壓水泵(661)的輸出端和輸入端均固定連通有第二連接水管(663)，所述第二連接水管(663)的一端固定連通有第一固定管(664)，所述第一固定管(664)的底部通過第一連接管(665)固定連通有第二固定管(666)，所述第一固定管(664)和第二固定管(666)的表面均對稱固定連通有多個高壓噴頭(667)。
3.根據權利要求1所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述第三固定管(619)的表面均對稱固定連接有固定套塊(611)，所述儲水箱(61)的表面分別固定連通有進水管(67)和出水管(6110)，所述出水管(6110)和進水管(67)的表面均設置有閥門(68)。
4.根據權利要求1所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述轉動桿(69)和第一連接水管(64)的表面均固定套接有外殼(610)，所述固定套塊(611)均對稱固定連接在外殼(610)內腔的頂部。
5.根據權利要求1所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述外殼(610)固定在噴淋罐(5)的頂部上，所述儲水箱(61)固定在底座(1)的頂部，所述伺服電機(62)固定在噴淋罐(5)的一側。
6.根據權利要求1所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述第三連接管(614)均對稱貫穿噴淋罐(5)的頂部，并延伸至噴淋罐(5)的內腔中，所述第二錐齒輪(618)的表面與第一錐齒輪(615)的表面均相互嚙合連接。
7.根據權利要求2所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述第二高壓水泵(661)固定在儲水箱(61)的一側上，所述過濾網板(662)固定在儲水箱(61)的內腔中。
8.根據權利要求2所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述第一固定管(664)、第二固定管(666)和第一連接管(665)固定在儲水箱(61)內腔的內腔上，所述多個高壓噴頭(667)均為傾斜狀，所述第二連接水管(663)的一端固定連通在儲水箱(61)的下表面。
9.根據權利要求4所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述連通管(65)的一端固定連通在噴淋罐(5)的底部，所述第一連接水管(64)的一端固定連通在儲水箱(61)的下表面。
10.根據權利要求1所述的一種處理污泥好氧發酵廢氣的系統，其特征在于：所述噴淋罐(5)的內腔均對稱固定連接有斜板(10)，所述噴淋罐(5)的另一端固定連通有進氣管(7)。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種處理污泥好氧發酵廢氣的系統，解決了現有的污泥好氧在進行發酵時，其產生的熱量會(huì )導致污泥中會(huì )出現廢氣，其廢氣中帶有具有的異味和雜質，如直接排放后，會(huì )對空氣的環境造成一定影響的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種處理污泥好氧發酵廢氣的系統，包括底座，所述底座頂部的四處拐角處均對稱固定連接有支撐桿，所述支撐桿相對的一側均對稱固定連接有安裝板，所述安裝板相對的一側均固定連接有噴淋罐，所述噴淋罐的表面和底座的頂部之間設置有循環噴淋裝置，所述底座的頂部固定連接有異味凈化器，所述異味凈化器的輸入端固定連通有第二連接管，所述第二連接管的一端固定連通在噴淋罐的一側。
所述循環噴淋裝置包括儲水箱和伺服電機，所述儲水箱的頂部固定連接有第一高壓水泵，所述第一高壓水泵的輸出端和輸入端均固定連通有第一連接水管，所述儲水箱的外表面和內腔之間設置有雜質過濾清洗機構，所述儲水箱頂部的拐角處固定連通有連通管，所述第一連接水管的一端固定連通有第三固定管，所述第三固定管的兩端和底部均對稱固定套接有轉動軸承，所述轉動軸承的底部均對稱固定連接有第三連接管，所述第三連接管的一端均對稱固定連通有空心盤，所述空心盤的底部均對稱固定連通有若干個噴淋頭，所述第三連接管的表面均對稱固定套接有第一錐齒輪，所述伺服電機的輸出端固定連接有轉動桿，所述轉動桿的表面均對稱固定套接有第二錐齒輪。
優選的，所述雜質過濾清洗機構包括第二高壓水泵和過濾網板，所述第二高壓水泵的輸出端和輸入端均固定連通有第二連接水管，所述第二連接水管的一端固定連通有第一固定管，所述第一固定管的底部通過第一連接管固定連通有第二固定管，所述第一固定管和第二固定管的表面均對稱固定連通有多個高壓噴頭。
優選的，所述第三固定管的表面均對稱固定連接有固定套塊，所述儲水箱的表面分別固定連通有進水管和出水管，所述出水管和進水管的表面均設置有閥門。
優選的，所述轉動桿和第一連接水管的表面均固定套接有外殼，所述固定套塊均對稱固定連接在外殼內腔的頂部。
優選的，所述外殼固定在噴淋罐的頂部上，所述儲水箱固定在底座的頂部，所述伺服電機固定在噴淋罐的一側。
優選的，所述第三連接管均對稱貫穿噴淋罐的頂部，并延伸至噴淋罐的內腔中，所述第二錐齒輪的表面與第一錐齒輪的表面均相互嚙合連接。
優選的，所述第二高壓水泵固定在儲水箱的一側上，所述過濾網板固定在儲水箱的內腔中。
優選的，所述第一固定管、第二固定管和第一連接管固定在儲水箱內腔的內腔上，所述多個高壓噴頭均為傾斜狀，所述第二連接水管的一端固定連通在儲水箱的下表面。
優選的，所述連通管的一端固定連通在噴淋罐的底部，所述第一連接水管的一端固定連通在儲水箱的下表面。
優選的，所述噴淋罐的內腔均對稱固定連接有斜板，所述噴淋罐的另一端固定連通有進氣管。
有益效果
本發明提供了一種處理污泥好氧發酵廢氣的系統。與現有技術相比具備以下有益效果：
1、該處理污泥好氧發酵廢氣的系統，通過啟動第一高壓水泵，使第一高壓水泵的輸出端和輸入端通過第一連接水管將儲水箱內腔的水進行輸送，輸送到第三固定管的內腔中，然后在通過第三固定管進入到第三連接管的內腔中，再由第三連接管進入到空心盤的內腔中，并通過噴淋頭進行噴灑，同時再啟動伺服電機，使伺服電機的輸出端帶動轉動桿進行轉動，帶動轉動桿的表面與第三連接管表面的第一錐齒輪進行嚙合轉動，使第三連接管通過轉動軸承的進行轉動，使噴淋頭噴灑的范圍增大，提高了噴淋的效果，去除廢氣中的雜質，那雜質通過水的噴淋會(huì )滴落在噴淋罐內腔斜板的表面上，然后再通過斜板的傾斜，使廢水通過連通管再次回到儲水箱的內腔中，形成循環使用，最后過濾的廢氣會(huì )通過第二連接管進入到異味凈化器的內腔中，凈化廢氣的異味，并對外排放，解決現有的污泥好氧在進行發酵時，其產生的熱量會(huì )導致污泥中會(huì )出現廢氣，其廢氣中帶有具有的異味和雜質，如直接排放后，會(huì )對空氣的環境造成一定影響的問題。
2、該處理污泥好氧發酵廢氣的系統，通過儲水箱內腔的過濾網板對循環回來廢水中的雜質進行過濾，然后過濾網板在長期過濾下，其表面的微小的網孔中會(huì )被堵塞，會(huì )導致噴淋頭噴淋的流量變小時，此時啟動第二高壓水泵，使第二高壓水泵的輸出端和輸入端通過第二連接水管將過濾的水輸送到第一固定管中，并通過第一連接管也輸送到第二固定管中，最后通過高壓噴頭對過濾網板的表面進行噴射，將過濾網板表面堵塞的雜質被清除，防止循環過程中因雜質導致第一連接水管和噴淋頭造成堵塞。
3、該處理污泥好氧發酵廢氣的系統，通過噴淋罐內腔設置的斜板，使噴淋后的廢水在噴淋罐內腔中不會(huì )出現積水，在不使用的時候，使噴淋罐的內腔保持干凈，并減少后期對噴淋罐內腔的清理。
（發明人：仝寶旺;康曉雯;吳英飛;單子媚;劉建輝）
