公布日：2023.12.22
申請日：2023.09.18
分類號：C02F1/52(2023.01)I
摘要
本發明公開了一種高效混凝沉淀污水處理系統及其工藝，包括污水處理池、進水管和排水管，進水管連通設在污水處理池的一側，排水管連通設在污水處理池的外壁，進水管的內部轉動連接有傳動轉桿。本發明通過設置圓形轉板和活動件，當污水排入污水處理池內部時，污水會(huì )沖擊旋轉扇葉使傳動轉桿轉動，最終使適量混凝劑通過排液管排入污水處理池內部；通過設置傳動轉輥和攪拌桿，當污水排入污水處理池內部時，傳動轉桿就會(huì )帶動傳動齒輪進行轉動，傳動齒輪就會(huì )嚙合活動齒條，活動齒條就會(huì )帶動活動擠壓板進行移動，活動擠壓板就會(huì )擠壓電機開關使旋轉電機打開。
權利要求書

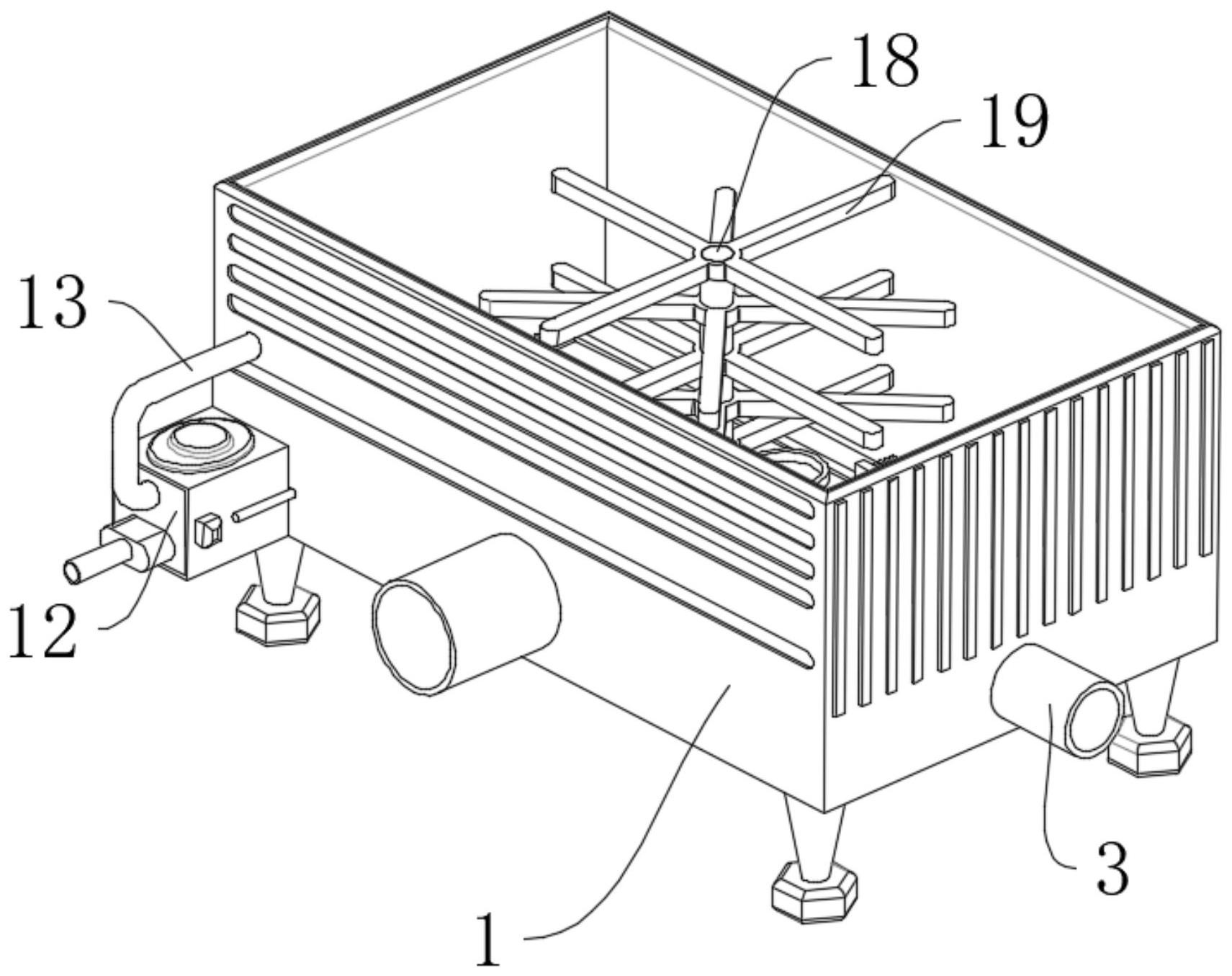

1.一種高效混凝沉淀污水處理系統，包括污水處理池（1）、進水管（2）和排水管（3），其特征在于：所述進水管（2）連通設在污水處理池（1）的一側，所述排水管（3）連通設在污水處理池（1）的外壁，所述進水管（2）的內部轉動連接有傳動轉桿（4），所述傳動轉桿（4）的外壁固定連接有旋轉扇葉（5），所述旋轉扇葉（5）呈傾斜狀設置，所述傳動轉桿（4）的一端固定連接有圓形轉板（6），所述圓形轉板（6）的一側固定連接有活動推柱（7），所述活動推柱（7）的外壁套接有活動件（8），所述活動件（8）的一側固定連接有活塞桿（9），所述活塞桿（9）的外壁滑動連接有限位架（10），所述活塞桿（9）的一端固定連接有活塞板（11），所述活塞板（11）的外壁滑動連接有儲液箱（12），所述儲液箱（12）的一側連通設有排液管（13），所述排液管（13）連通設在污水處理池（1）的一側，所述儲液箱（12）的外壁連通設有進液管（14），所述進液管（14）的外壁固定連接有單向閥（15）。
2.根據權利要求1所述的一種高效混凝沉淀污水處理系統，其特征在于：所述污水處理池（1）的內壁固定連接有旋轉電機（16），所述旋轉電機（16）的一側固定連接有電機開關（17），所述旋轉電機（16）的頂部電性連接有傳動轉輥（18），所述傳動轉輥（18）的外壁固定連接有攪拌桿（19）。
3.根據權利要求2所述的一種高效混凝沉淀污水處理系統，其特征在于：所述傳動轉桿（4）的外壁固定連接有傳動齒輪（20），所述傳動齒輪（20）的底部嚙合有活動齒條（21），所述活動齒條（21）的一側固定連接有活動擠壓板（22），所述活動擠壓板（22）設在電機開關（17）的一側。
4.根據權利要求3所述的一種高效混凝沉淀污水處理系統，其特征在于：所述活動齒條（21）的底部固定連接有活動滑塊（23），所述污水處理池（1）的內壁開設有限位滑槽（24），所述活動滑塊（23）滑動連接在限位滑槽（24）的內壁。
5.根據權利要求4所述的一種高效混凝沉淀污水處理系統，其特征在于：所述活動擠壓板（22）的一側固定連接有復位彈簧（25），所述復位彈簧（25）固定連接在污水處理池（1）的內壁。
6.根據權利要求2所述的一種高效混凝沉淀污水處理系統，其特征在于：所述排水管（3）的一端固定連接有過濾網（26），所述傳動轉輥（18）的外壁固定連接有半圓齒輪（27），所述半圓齒輪（27）的外壁嚙合有活動齒環（28），所述活動齒環（28）的一側固定連接有活動推塊（29）。
7.根據權利要求6所述的一種高效混凝沉淀污水處理系統，其特征在于：所述活動齒環（28）的一側固定連接有限位桿（30），所述限位桿（30）的外壁滑動連接有限位件（31），所述限位件（31）固定連接在污水處理池（1）的內壁。
8.根據權利要求1所述的一種高效混凝沉淀污水處理系統，其特征在于：所述儲液箱（12）的一側固定連接有警報裝置（32），所述警報裝置（32）的一側固定連接有警報開關（33），所述警報開關（33）的一側設有對應型擠壓柱（34）。
9.根據權利要求8所述的一種高效混凝沉淀污水處理系統，其特征在于：所述污水處理池（1）的內壁固定連接有導溫管（35），所述導溫管（35）的內部設有感溫蠟球（36），所述感溫蠟球（36）的一側設有圓形活動板（37），所述對應型擠壓柱（34）固定連接在圓形活動板（37）的一側，所述圓形活動板（37）的一側固定連接有支撐彈簧（38）。
10.根據權利要求9所述的一種高效混凝沉淀污水處理工藝，其特征在于，包括以下步驟：S1：污水進入污水處理池（1）內時，污水會(huì )沖擊旋轉扇葉（5）使傳動轉桿（4）帶動圓形轉板（6）轉動，圓形轉板（6）就會(huì )帶動活動推柱（7）使活動件（8）移動，活動件（8）就會(huì )帶動活塞桿（9）使活塞板（11）進行移動，活塞板（11）就會(huì )擠壓儲液箱（12）內的混凝劑，從而將根據污水量將適量的混凝劑排入污水處理池內；S2：在將污水排入污水處理池（1）內部時，傳動轉桿（4）就會(huì )帶動傳動齒輪（20）進行轉動，傳動齒輪（20）就會(huì )嚙合活動齒條（21），活動齒條（21）就會(huì )帶動活動擠壓板（22）進行移動，活動擠壓板（22）就會(huì )擠壓電機開關（17）將旋轉電機（16）打開，旋轉電機（16）就會(huì )帶動傳動轉輥（18）使攪拌桿（19）轉動，攪拌桿（19）會(huì )加速污水和混凝劑的混合效率；S3：當污水處理池（1）內部溫度較高時，高溫會(huì )使感溫蠟球（36）熱脹冷縮膨脹變大，感溫蠟球（36）就會(huì )擠壓圓形活動板（37），圓形活動板（37）就會(huì )帶動對應型擠壓柱（34）進行移動，對應型擠壓柱（34）就會(huì )擠壓警報開關（33）將警報裝置（32）打開，警報裝置（32）就會(huì )發出響聲提醒周?chē)墓ぷ魅藛T。
發明內容
為了克服現有技術的上述缺陷，本發明的實施例提供一種高效混凝沉淀污水處理系統及其工藝，通過設置了圓形轉板和活動件，當污水排入污水處理池內部時，污水會(huì )沖擊旋轉扇葉使傳動轉桿轉動，最終使適量混凝劑通過排液管排入污水處理池內部，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種高效混凝沉淀污水處理系統，包括污水處理池、進水管和排水管，所述進水管連通設在污水處理池的一側，所述排水管連通設在污水處理池的外壁，所述進水管的內部轉動連接有傳動轉桿，所述傳動轉桿的外壁固定連接有旋轉扇葉，所述旋轉扇葉呈傾斜狀設置，所述傳動轉桿的一端固定連接有圓形轉板，所述圓形轉板的一側固定連接有活動推柱，所述活動推柱的外壁套接有活動件，所述活動件的一側固定連接有活塞桿，所述活塞桿的外壁滑動連接有限位架，所述活塞桿的一端固定連接有活塞板，所述活塞板的外壁滑動連接有儲液箱，所述儲液箱的一側連通設有排液管，所述排液管連通設在污水處理池的一側，所述儲液箱的外壁連通設有進液管，所述進液管的外壁固定連接有單向閥。
通過采用上述技術方案，在進行污水處理時，工作人員首先會(huì )通過進水管將污水排入污水處理池內部，污水就會(huì )沖擊旋轉扇葉使傳動轉桿進行轉動，傳動轉桿就會(huì )帶動圓形轉板使活動推柱移動，活動推柱就會(huì )帶動活動件使活塞桿進行移動，活塞桿就會(huì )帶動活塞板進行移動，當活塞板往活塞桿方向進行移動時，儲液箱就會(huì )通過進液管補充新的混凝劑，當活塞板往排液管方向進行移動時，由于進液管設有單向閥，所以?xún)σ合鋬鹊幕炷齽┎粫?huì )流向進液管，儲液箱內所有的混凝劑都會(huì )通過排液管排入污水處理池內，并且污水量會(huì )決定沖擊旋轉扇葉轉動多少圈，從而使控制排入污水處理池內混凝劑的量，這樣就可以使適量的混凝劑排入污水處理池內，解決了污水處理時混凝劑投入過多或過少時都會(huì )影響污水處理效果的問題。
在一個優選的實施方式中，所述污水處理池的內壁固定連接有旋轉電機，所述旋轉電機的一側固定連接有電機開關，所述旋轉電機的頂部電性連接有傳動轉輥，所述傳動轉輥的外壁固定連接有攪拌桿。
通過采用上述技術方案，在污水排入污水處理池內時，工作人員可以通過電機開關將旋轉電機打開，旋轉電機就會(huì )帶動傳動轉輥使攪拌桿進行轉動，攪拌桿就會(huì )對污水和混凝劑進行攪拌，從而加速污水處理效率。
在一個優選的實施方式中，所述傳動轉桿的外壁固定連接有傳動齒輪，所述傳動齒輪的底部嚙合有活動齒條，所述活動齒條的一側固定連接有活動擠壓板，所述活動擠壓板設在電機開關的一側。
通過采用上述技術方案，在污水排入污水處理池內時，傳動轉桿就會(huì )帶動傳動齒輪嚙合活動齒條，活動齒條就會(huì )帶動活動擠壓板進行移動，活動擠壓板就會(huì )擠壓電機開關將旋轉電機打開，旋轉電機就會(huì )帶動傳動轉輥使攪拌桿進行轉動，從而加速污水處理效率。
在一個優選的實施方式中，所述活動齒條的底部固定連接有活動滑塊，所述污水處理池的內壁開設有限位滑槽，所述活動滑塊滑動連接在限位滑槽的內壁。
通過采用上述技術方案，活動齒條移動時會(huì )帶動活動滑塊進行移動，活動滑塊就會(huì )在限位滑槽內進行移動，活動滑塊就會(huì )配合滑槽對活動齒條的移動進行限位，從而使活動齒條移動過后能夠準確的帶動活動擠壓板擠壓電機開關。
在一個優選的實施方式中，所述活動擠壓板的一側固定連接有復位彈簧，所述復位彈簧固定連接在污水處理池的內壁。
通過采用上述技術方案，污水全部排入污水處理池內后，復位彈簧就會(huì )帶動活動擠壓板進行復位，從而使本裝置能夠多次使用而非一次性裝置。
在一個優選的實施方式中，所述排水管的一端固定連接有過濾網，所述傳動轉輥的外壁固定連接有半圓齒輪，所述半圓齒輪的外壁嚙合有活動齒環，所述活動齒環的一側固定連接有活動推塊。
通過采用上述技術方案，過濾網可以避免污水處理池內的凝聚在一起的雜質進入排水管內堵塞排水管，同時傳動轉輥會(huì )帶動半圓齒輪嚙合活動齒環，活動齒環就會(huì )帶動活動推塊進行移動，活動推塊就會(huì )將過濾網上的被吸附的雜質進行推開，避免過濾網被堵塞。
在一個優選的實施方式中，所述活動齒環的一側固定連接有限位桿，所述限位桿的外壁滑動連接有限位件，所述限位件固定連接在污水處理池的內壁。
通過采用上述技術方案，限位桿會(huì )配合限位件對活動齒環的移動進行限位，從而使活動齒環只能水平方向進行移動。
在一個優選的實施方式中，所述儲液箱的一側固定連接有警報裝置，所述警報裝置的一側固定連接有警報開關，所述警報開關的一側設有對應型擠壓柱。
通過采用上述技術方案，當污水處理池內部溫度較高時，混凝沉淀污水處理就會(huì )受到影響，導致處理效果不穩定，這時候警報裝置就可以發出響聲提醒周?chē)墓ぷ魅藛T，從而使工作人員及時對污水處理池內部進行降溫。
在一個優選的實施方式中，所述污水處理池的內壁固定連接有導溫管，所述導溫管的內部設有感溫蠟球，所述感溫蠟球的一側設有圓形活動板，所述對應型擠壓柱固定連接在圓形活動板的一側，所述圓形活動板的一側固定連接有支撐彈簧。
通過采用上述技術方案，當污水處理池內部穩定較高時，高溫會(huì )使感溫蠟球膨脹變大擠壓圓形活動板使對應型擠壓柱進行移動，對應型擠壓柱就會(huì )擠壓警報開關將警報裝置打開，警報裝置就會(huì )發出響聲提醒周?chē)墓ぷ魅藛T，從而及時對污水處理池內部進行降溫。
一種高效混凝沉淀污水處理工藝，包括以下步驟：S1：污水進入污水處理池內時，污水會(huì )沖擊旋轉扇葉使傳動轉桿帶動圓形轉板轉動，圓形轉板就會(huì )帶動活動推柱使活動件移動，活動件就會(huì )帶動活塞桿使活塞板進行移動，活塞板就會(huì )擠壓儲液箱內的混凝劑，從而將根據污水量將適量的混凝劑排入污水處理池內；S2：在將污水排入污水處理池內部時，傳動轉桿就會(huì )帶動傳動齒輪進行轉動，傳動齒輪就會(huì )嚙合活動齒條，活動齒條就會(huì )帶動活動擠壓板進行移動，活動擠壓板就會(huì )擠壓電機開關將旋轉電機打開，旋轉電機就會(huì )帶動傳動轉輥使攪拌桿轉動，攪拌桿會(huì )加速污水和混凝劑的混合效率；S3：當污水處理池內部溫度較高時，高溫會(huì )使感溫蠟球熱脹冷縮膨脹變大，感溫蠟球就會(huì )擠壓圓形活動板，圓形活動板就會(huì )帶動對應型擠壓柱進行移動，對應型擠壓柱就會(huì )擠壓警報開關將警報裝置打開，警報裝置就會(huì )發出響聲提醒周?chē)墓ぷ魅藛T。
本發明的技術效果和優點：1、本發明通過設置圓形轉板和活動件，當污水排入污水處理池內部時，污水會(huì )沖擊旋轉扇葉使傳動轉桿轉動，傳動轉桿會(huì )帶動圓形轉板使活動推柱移動，活動推柱會(huì )帶動活動件使活塞桿移動，活塞桿會(huì )帶動活塞板擠壓儲液箱內的混凝劑，從而使適量混凝劑通過排液管排入污水處理池內部，解決了污水處理時混凝劑投入過多或過少時都會(huì )影響污水處理效果的問題；2、本發明通過設置傳動轉輥和攪拌桿，當污水排入污水處理池內部時，傳動轉桿就會(huì )帶動傳動齒輪進行轉動，傳動齒輪就會(huì )嚙合活動齒條，活動齒條就會(huì )帶動活動擠壓板進行移動，活動擠壓板就會(huì )擠壓電機開關使旋轉電機打開，旋轉電機就會(huì )帶動傳動轉輥進行轉動，傳動轉輥就會(huì )帶動攪拌桿進行轉動，從而使攪拌桿加速污水和混凝劑的混合效率；3、本發明通過設置半圓齒輪和活動推塊，在對污水進行處理時，傳動轉輥會(huì )帶動半圓齒輪進行轉動，半圓齒輪就會(huì )嚙合活動齒環進行移動，活動齒環就會(huì )帶動活動推塊進行移動，活動推塊就會(huì )將過濾網上堵塞的雜質進行推開，從而避免雜質堵塞過濾網導致被處理的污水無法排入排水管內；4、本發明通過設置感溫蠟球和對應型擠壓柱，當污水處理池內部溫度較高時，高溫會(huì )使感溫蠟球熱脹冷縮膨脹變大擠壓圓形活動板，圓形活動板就會(huì )帶動對應型擠壓柱進行移動，對應型擠壓柱就會(huì )擠壓警報開關使警報裝置打開，警報裝置就會(huì )發出響聲提醒周?chē)墓ぷ魅藛T，這樣工作人員就能夠及時對污水處理池內部進行降溫。
（發明人：周超;呂冠洲;吳燕華）
