公布日：2023.12.22
申請日：2023.11.06
分類號：C02F9/00(2023.01)I;C02F103/34(2006.01)N;C02F1/00(2023.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N;C02F1/78(2023.01)N;
C02F1/72(2023.01)N;C02F3/12(2023.01)N;C02F3/28(2023.01)N;C02F1/44(2023.01)N
摘要

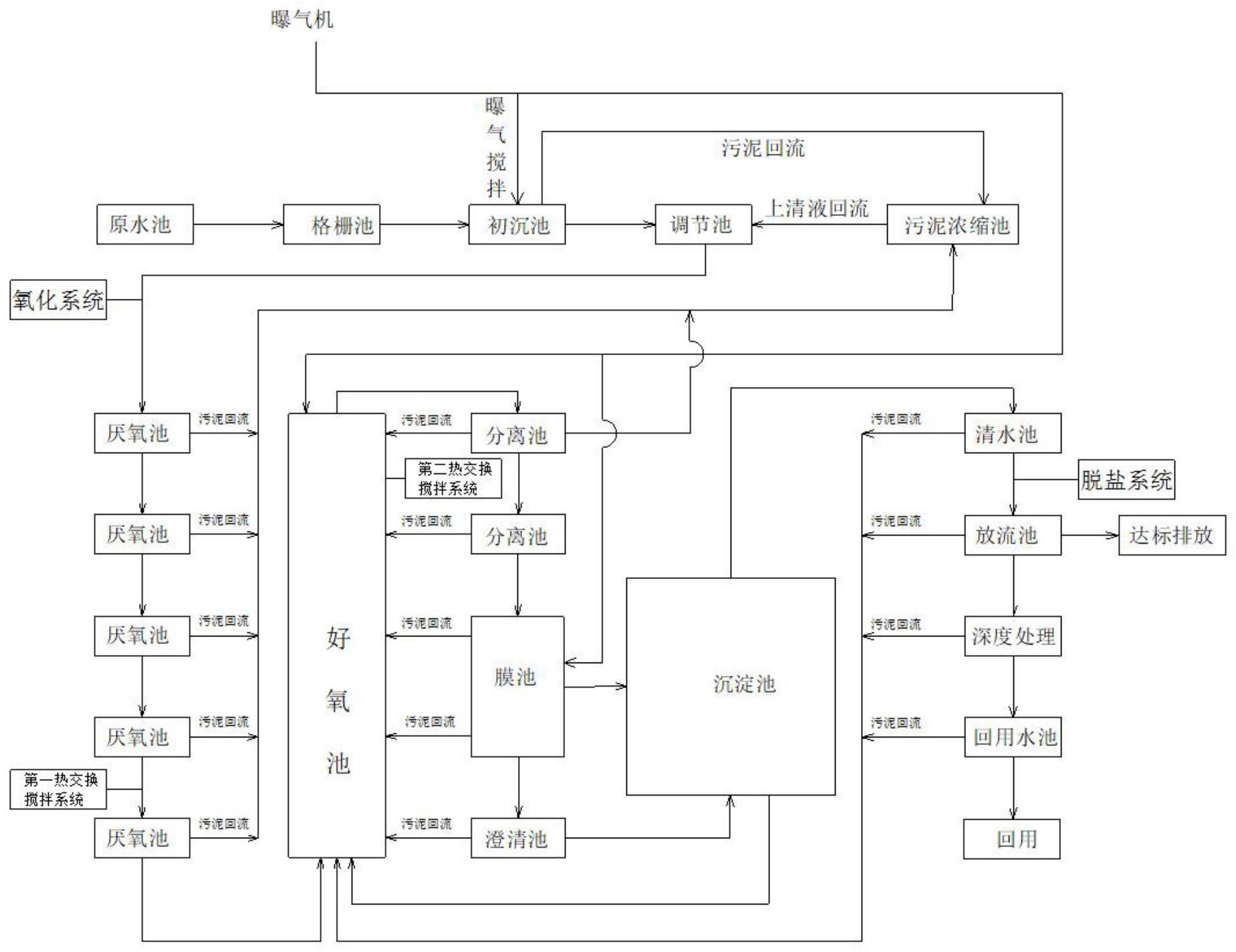

本發明公開了一種難降解化工污水處理裝置及處理方法，涉及化工污水處理技術領域，與原水池相對應，包括依次連通的預處理系統、A/A/O生物處理系統和MBR膜處理系統，A/A/O生物處理系統包括依次連通的厭氧池組和好氧池組，還包括第一熱交換攪拌系統和第二熱交換攪拌系統，第一熱交換攪拌系統與厭氧池組連接，第二熱交換攪拌系統與好氧池組連接，第一熱交換攪拌系統能夠加熱厭氧池組的污水，并使厭氧池組的污水進行循環流動，第二熱交換攪拌系統能夠加熱好氧池組的污水，并使好氧池組的污水進行循環流動。本發明能夠對難降解化工污水有效地進行生物降解，提高了污水處理效率。
權利要求書
1.一種難降解化工污水處理裝置，與原水池相對應，包括依次連通的預處理系統、A/A/O生物處理系統和MBR膜處理系統，所述A/A/O生物處理系統包括依次連通的厭氧池組和好氧池組；其特征在于：所述A/A/O生物處理系統還包括第一熱交換攪拌系統和第二熱交換攪拌系統，所述第一熱交換攪拌系統與所述厭氧池組連接，所述第二熱交換攪拌系統與所述好氧池組連接，所述第一熱交換攪拌系統能夠加熱所述厭氧池組的污水，并使所述厭氧池組的污水進行循環流動，所述第二熱交換攪拌系統能夠加熱所述好氧池組的污水，并使所述好氧池組的污水進行循環流動。
2.根據權利要求1所述的難降解化工污水處理裝置，其特征在于：所述第一熱交換攪拌系統包括依次連通的第一自吸筒和第一自吸泵，所述厭氧池組上設置有第一循環水出口和第一循環水進口，所述第一自吸筒的進口與所述第一循環水出口連通，所述第一自吸泵的出口與所述第一循環水進口連通，所述第一自吸筒內設置有第一熱交換器，用于加熱所述第一自吸筒內的所述厭氧池組的污水。
3.根據權利要求2所述的難降解化工污水處理裝置，其特征在于：所述第一熱交換攪拌系統還包括第一進水分布器，所述第一進水分布器設置于所述厭氧池組中；所述第一進水分布器包括第一主管，所述第一主管的一端通過所述第一循環水進口與所述第一自吸泵的出口連通，另一端封閉設置，所述第一主管上均勻布設有多根第一支管，各所述第一支管的端部均敞口設置。
4.根據權利要求1所述的難降解化工污水處理裝置，其特征在于：所述第二熱交換攪拌系統包括依次連通的第二自吸筒和第二自吸泵，所述好氧池組上設置有第二循環水出口和第二循環水進口，所述第二自吸筒的進口與所述第二循環水出口連通，所述第二自吸泵的出口與所述第二循環水進口連通，所述第二自吸筒內設置有第二熱交換器，用于加熱所述第二自吸筒內的所述好氧池組的污水。
5.根據權利要求4所述的難降解化工污水處理裝置，其特征在于：所述第二熱交換攪拌系統還包括第二進水分布器，所述第二進水分布器設置于所述好氧池組中；所述第二進水分布器包括第二主管，所述第二主管的一端通過所述第二循環水進口與所述第二自吸泵的出口連通，另一端封閉設置，所述第二主管上均勻布設有多根第二支管，各所述第二支管的端部均敞口設置。
6.根據權利要求1所述的難降解化工污水處理裝置，其特征在于：所述預處理系統包括與原水池依次連通的柵格池、初沉池和調節池；所述調節池與所述厭氧池組之間還設置有氧化系統，所述氧化系統用于氧化所述調節池的污水中難降解的有機物。
7.根據權利要求6所述的難降解化工污水處理裝置，其特征在于：所述氧化系統包括反應槽和臭氧發生器，所述反應槽的進口與所述調節池的出口連通，所述反應槽的出口與所述厭氧池組的進口連通，所述反應槽能夠供臭氧、雙氧水以及觸媒硫酸亞鐵加入；所述臭氧發生器與所述反應槽連接，用于向所述反應槽中通入所述臭氧。
8.根據權利要求1所述的難降解化工污水處理裝置，其特征在于：所述MBR膜處理系統包括與所述好氧池組依次連通的分離池和膜池，所述膜池連通澄清池，且所述膜池和所述澄清池共同連通沉淀池；所述沉淀池依次連通清水池、放流池、深度處理池和回用水池；所述清水池與所述放流池之間還設置有脫鹽系統，所述脫鹽系統用于降低所述清水池的污水的含鹽量。
9.根據權利要求8所述的難降解化工污水處理裝置，其特征在于：所述脫鹽系統為MVR蒸發結晶器。
10.一種難降解化工污水處理方法，采用如權利要求1-9中任意一項所述的難降解化工污水處理裝置，其特征在于：包括以下步驟：步驟一，使原水池中待處理的難降解化工污水進入預處理系統中，進行預處理；步驟二，使經預處理系統預處理后的污水進入A/A/O生物處理系統中，首先，使污水在厭氧池組中經第一熱交換攪拌系統加熱攪拌，達到生化反應所需溫度，并使泥水充分混合，通過厭氧生物處理，將污水中的各種復雜有機物分解為小分子有機物、甲烷、CO2氣體、氨氮、水和無機鹽類；然后，使經厭氧生物處理后的污水進入好氧池組中，經第二熱交換攪拌系統加熱攪拌，使污水達到生化反應所需溫度，并使泥水充分混合，通過好氧生物處理，進一步將污水中的有機物分解為無機物；步驟三，使經好氧池組處理后的污水進入MBR膜處理系統中，進行凈化處理。
發明內容
本發明的目的是提供一種難降解化工污水處理裝置及處理方法，以解決上述現有技術存在的問題，能夠對難降解化工污水有效地進行生物降解，提高了污水處理效率。
為實現上述目的，本發明提供了如下方案：
本發明提供一種難降解化工污水處理裝置，與原水池相對應，包括依次連通的預處理系統、A/A/O生物處理系統和MBR膜處理系統，所述A/A/O生物處理系統包括依次連通的厭氧池組和好氧池組；所述A/A/O生物處理系統還包括第一熱交換攪拌系統和第二熱交換攪拌系統，所述第一熱交換攪拌系統與所述厭氧池組連接，所述第二熱交換攪拌系統與所述好氧池組連接，所述第一熱交換攪拌系統能夠加熱所述厭氧池組的污水，并使所述厭氧池組的污水進行循環流動，所述第二熱交換攪拌系統能夠加熱所述好氧池組的污水，并使所述好氧池組的污水進行循環流動。
優選的，所述第一熱交換攪拌系統包括依次連通的第一自吸筒和第一自吸泵，所述厭氧池組上設置有第一循環水出口和第一循環水進口，所述第一自吸筒的進口與所述第一循環水出口連通，所述第一自吸泵的出口與所述第一循環水進口連通，所述第一自吸筒內設置有第一熱交換器，用于加熱所述第一自吸筒內的所述厭氧池組的污水。
優選的，所述第一熱交換攪拌系統還包括第一進水分布器，所述第一進水分布器設置于所述厭氧池組中；所述第一進水分布器包括第一主管，所述第一主管的一端通過所述第一循環水進口與所述第一自吸泵的出口連通，另一端封閉設置，所述第一主管上均勻布設有多根第一支管，各所述第一支管的端部均敞口設置。
優選的，所述第二熱交換攪拌系統包括依次連通的第二自吸筒和第二自吸泵，所述好氧池組上設置有第二循環水出口和第二循環水進口，所述第二自吸筒的進口與所述第二循環水出口連通，所述第二自吸泵的出口與所述第二循環水進口連通，所述第二自吸筒內設置有第二熱交換器，用于加熱所述第二自吸筒內的所述好氧池組的污水。
優選的，所述第二熱交換攪拌系統還包括第二進水分布器，所述第二進水分布器設置于所述好氧池組中；所述第二進水分布器包括第二主管，所述第二主管的一端通過所述第二循環水進口與所述第二自吸泵的出口連通，另一端封閉設置，所述第二主管上均勻布設有多根第二支管，各所述第二支管的端部均敞口設置。
優選的，所述預處理系統包括與原水池依次連通的柵格池、初沉池和調節池；所述調節池與所述厭氧池組之間還設置有氧化系統，所述氧化系統用于氧化所述調節池的污水中難降解的有機物。
優選的，所述氧化系統包括反應槽和臭氧發生器，所述反應槽的進口與所述調節池的出口連通，所述反應槽的出口與所述厭氧池組的進口連通，所述反應槽能夠供臭氧、雙氧水以及觸媒硫酸亞鐵加入；所述臭氧發生器與所述反應槽連接，用于向所述反應槽中通入所述臭氧。
優選的，所述MBR膜處理系統包括與所述好氧池組依次連通的分離池和膜池，所述膜池連通澄清池，且所述膜池和所述澄清池共同連通沉淀池；所述沉淀池依次連通清水池、放流池、深度處理池和回用水池；所述清水池與所述放流池之間還設置有脫鹽系統，所述脫鹽系統用于降低所述清水池的污水的含鹽量。
優選的，所述脫鹽系統為MVR蒸發結晶器。
本發明還提供一種難降解化工污水處理方法，采用上述的難降解化工污水處理裝置，包括以下步驟：
步驟一，使原水池中待處理的難降解化工污水進入預處理系統中，進行預處理；
步驟二，使經預處理系統預處理后的污水進入A/A/O生物處理系統中，首先，使污水在厭氧池組中經第一熱交換攪拌系統加熱攪拌，達到生化反應所需溫度，并使泥水充分混合，通過厭氧生物處理，將污水中的各種復雜有機物分解為小分子有機物、甲烷、CO2氣體、氨氮、水和無機鹽類；
然后，使經厭氧生物處理后的污水進入好氧池組中，經第二熱交換攪拌系統加熱攪拌，使污水達到生化反應所需溫度，并使泥水充分混合，通過好氧生物處理，進一步將污水中的有機物分解為無機物；
步驟三，使經好氧池組處理后的污水進入MBR膜處理系統中，進行凈化處理。
本發明相對于現有技術取得了以下技術效果：
本發明提供的難降解化工污水處理裝置，與原水池相對應，包括依次連通的預處理系統、A/A/O生物處理系統和MBR膜處理系統，其中，A/A/O生物處理系統包括厭氧池組、好氧池組、第一熱交換攪拌系統以及第二熱交換攪拌系統，由于在氣溫較低的條件下，厭氧池組和好氧池組中的生化反應效率較低，并且，若水流處于靜止狀態下，污泥極易沉淀結塊，因此，通過第一熱交換攪拌系統加熱厭氧池組的污水，并使厭氧池組的污水進行循環流動，通過第二熱交換攪拌系統加熱好氧池組的污水，并使好氧池組的污水進行循環流動，從而提高了水溫，使污水達到生化反應所需溫度，并使泥水充分混合，促進了生化反應；通過本發明提供的難降解化工污水處理裝置，實現了對難降解化工污水有效地進行生物降解，提高了污水處理效率。
（發明人：江映萱;江明輝）
