公布日：2023.12.22
申請日：2023.09.26
分類號：C02F3/12(2023.01)I;B01D65/02(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其涉及一種MBR膜池及污水處理環保設備，包括包括MBR膜機構，所述MBR膜機構安裝在曝氣池中部，所述曝氣池設置在污水處理機構中部，本發明通過水流帶動葉輪旋轉，然后通過往復絲桿旋轉帶動套管二上下移動，進而使得下支撐板往復的上下移動，使得簾式膜不規則彎曲，從而將簾式膜外周附著的雜質抖落，有效的雜質，通過下支撐板的往復運動，使得活塞往復上下運動，使得曝氣組件進行曝氣，氣泡會(huì )由內向外運動，從而可以通過曝氣更好的清理位于中部的簾式膜的雜質，減少額外的氣泵安裝，減少能源的消耗，更加環保，通過反沖組件可以進一步提高簾式膜的清理效果，從而有效的維持其高效的過濾效果。
權利要求書
1.一種MBR膜池，包括MBR膜機構(5)，其特征在于：所述MBR膜機構(5)安裝在曝氣池(2)中部，所述曝氣池(2)設置在污水處理機構(10)中部；所述MBR膜機構(5)包括上支撐板(501)、支撐柱(502)、底座(503)、MBR膜組件(504)、曝氣組件(505)和伸縮組件(506)，所述上支撐板(501)下部固定連接在支撐柱(502)上端，所述支撐柱(502)下端安裝在底座(503)內底壁，所述MBR膜組件(504)上部安裝在上支撐板(501)下部，所述MBR膜組件(504)下部安裝在伸縮組件(506)外周，所述曝氣組件(505)安裝在底座(503)下部。
2.根據權利要求1所述的一種MBR膜池，其特征在于：所述MBR膜組件(504)包括支撐管(5041)、簾式膜(5042)和上下兩個連接管(5043)，所述連接管(5043)相向一側安裝在簾式膜(5042)上下兩側，上側所述連接管(5043)上部安裝在上支撐板(501)下部，下側所述連接管(5043)下部與伸縮組件(506)相連接，上側所述連接管(5043)中部固定連通在支撐管(5041)下部外周，所述支撐管(5041)外周固定連接在上支撐板(501)中部。
3.根據權利要求2所述的一種MBR膜池，其特征在于：所述伸縮組件(506)包括葉輪(5061)、往復絲桿(5062)、套管二(5063)和下支撐板(5064)，所述往復絲桿(5062)上部轉動連接在支撐管(5041)下部，所述葉輪(5061)下端固定連接在往復絲桿(5062)上端，所述往復絲桿(5062)外周螺紋連接在固定環中部，所述固定環外周固定連接在套管二(5063)上部，所述套管二(5063)下端固定連接在下支撐板(5064)中部，所述下側所述連接管(5043)下部安裝在下支撐板(5064)上部，所述下支撐板(5064)外周滑動連接在支撐柱(502)外周。
4.根據權利要求1所述的一種MBR膜池，其特征在于：所述曝氣組件(505)包括空氣過濾器(5051)、進氣管(5052)、氣盤石(5053)、兩個單向閥(5054)和活塞(5055)，所述氣盤石(5053)上部安裝在下支撐板(5064)下部，所述氣盤石(5053)下部通過其中一個單向閥(5054)連接在活塞(5055)上部，所述活塞(5055)通過密封圈與支撐柱(502)外周和底座(503)內側壁相接觸，所述進氣管(5052)下端通過另一個單向閥(5054)與底座(503)相連接，所述進氣管(5052)上端伸出水面。
5.根據權利要求4所述的一種MBR膜池，其特征在于：所述進氣管(5052)上端固定連接有空氣過濾器(5051)。
6.根據權利要求1所述的一種MBR膜池，其特征在于：所述單向閥(5054)包括套管一(50541)、連接柱(50542)、彈簧(50543)、支撐架(50544)、通氣環(50545)、橡膠圈(50546)和密封盤(50547)，所述密封盤(50547)下部固定連接在連接柱(50542)上端，所述彈簧(50543)套設在連接柱(50542)下部外周，所述連接柱(50542)外周滑動連接在支撐架(50544)中部，所述支撐架(50544)外周固定連接在套管一(50541)中部，所述彈簧(50543)設置在支撐架(50544)下部，所述通氣環(50545)外周固定連接在套管一(50541)內側壁中上部，所述密封盤(50547)外周設置在通氣環(50545)上部，所述密封盤(50547)下部設置有橡膠圈(50546)。

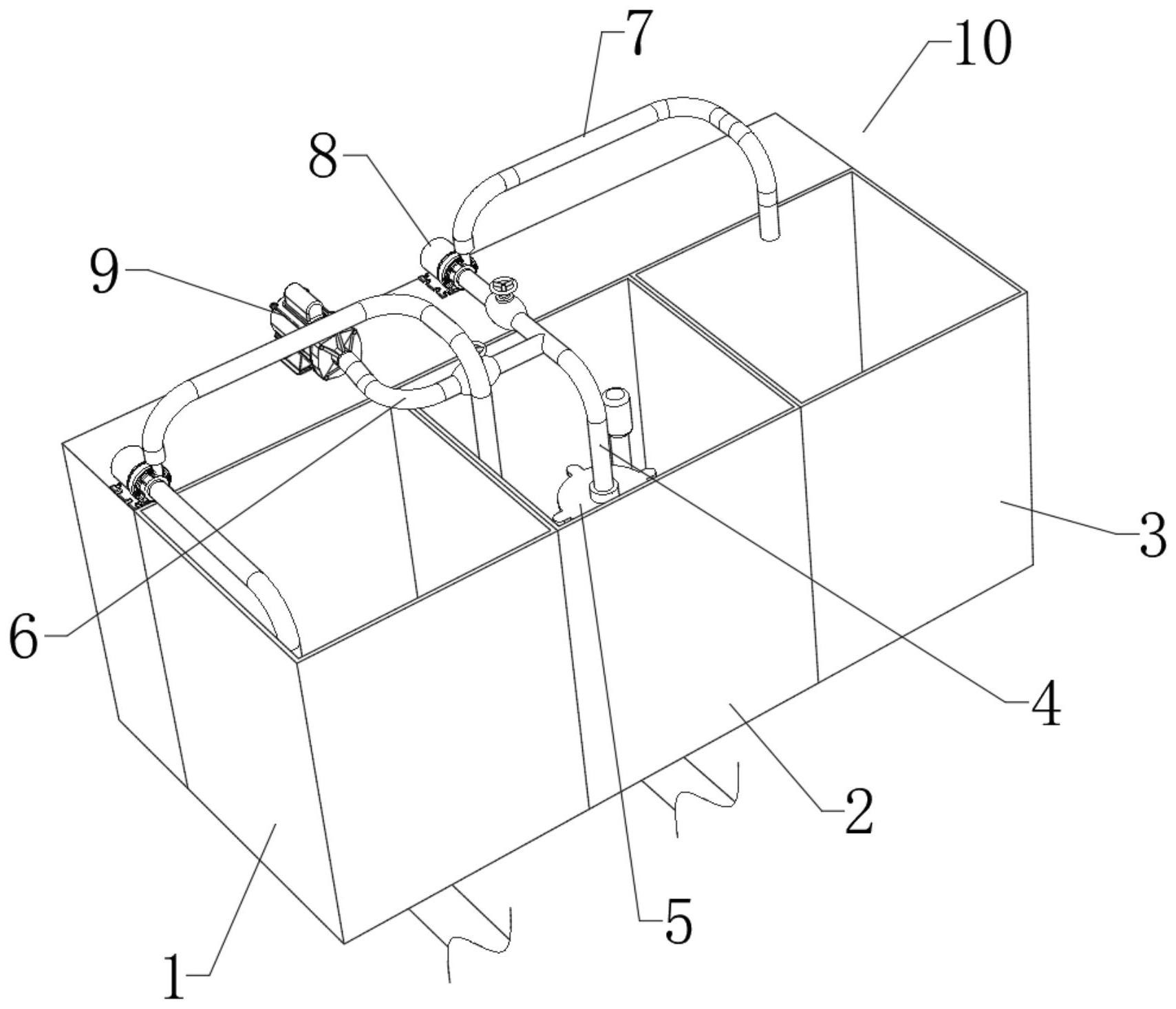

7.根據權利要求1-6中的任一條所述的一種污水處理環保設備，包括污水處理機構(10)，其特征在于：所述污水處理機構(10)包括左右兩個排水組件、調節池(1)、清水池(3)和反沖組件，所述MBR膜機構(5)上部通過右側排水組件與清水池(3)相連接，所述調節池(1)通過左側排水組件與曝氣池(2)相連接，右側所述排水組件與反沖組件相連接。
8.根據權利要求7所述的一種污水處理環保設備，其特征在于：所述調節池(1)和曝氣池(2)底部均為倒錐形，所述調節池(1)和曝氣池(2)下部均安裝有排污管。
9.根據權利要求7所述的污水處理環保設備，其特征在于：所述排水組件包括進水管(4)、排水管(7)、水泵(8)和閥門，所述進水管(4)一端固定連接在水泵(8)輸入端，所述排水管(7)一端固定連接在水泵(8)輸出端，所述閥門安裝在進水管(4)中部。
10.根據權利要求7所述的一種污水處理環保設備，其特征在于：所述反沖組件包括排氣管(6)、氣泵(9)和控制閥，所述排氣管(6)一端連接在氣泵(9)輸出端，所述排氣管(6)另一端與右側所述水泵(8)相連接，所述控制閥安裝在排氣管(6)中部。
發明內容
本發明的目的是為了解決背景技術中存在的缺點，而提出的一種MBR膜池及污水處理環保設備。
為達到以上目的，本發明采用的技術方案為：一種MBR膜池，包括MBR膜機構，所述MBR膜機構安裝在曝氣池中部，所述曝氣池設置在污水處理機構中部；
所述MBR膜機構包括上支撐板、支撐柱、底座、MBR膜組件、曝氣組件和伸縮組件，所述上支撐板下部固定連接在支撐柱上端，所述支撐柱下端安裝在底座內底壁，所述MBR膜組件上部安裝在上支撐板下部，所述MBR膜組件下部安裝在伸縮組件外周，所述曝氣組件安裝在底座下部。
優選的，所述MBR膜組件包括支撐管、簾式膜和上下兩個連接管，所述連接管相向一側安裝在簾式膜上下兩側，上側所述連接管上部安裝在上支撐板下部，下側所述連接管下部與伸縮組件相連接，上側所述連接管中部固定連通在支撐管下部外周，所述支撐管外周固定連接在上支撐板中部。
優選的，所述伸縮組件包括葉輪、往復絲桿、套管二和下支撐板，所述往復絲桿上部轉動連接在支撐管下部，所述葉輪下端固定連接在往復絲桿上端，所述往復絲桿外周螺紋連接在固定環中部，所述固定環外周固定連接在套管二上部，所述套管二下端固定連接在下支撐板中部，所述下側所述連接管下部安裝在下支撐板上部，所述下支撐板外周滑動連接在支撐柱外周。
優選的，所述曝氣組件包括空氣過濾器、進氣管、氣盤石、兩個單向閥和活塞，所述氣盤石上部安裝在下支撐板下部，所述氣盤石下部通過其中一個單向閥連接在活塞上部，所述活塞通過密封圈與支撐柱外周和底座內側壁相接觸，所述進氣管下端通過另一個單向閥與底座相連接，所述進氣管上端伸出水面。
優選的，所述進氣管上端固定連接有空氣過濾器。
優選的，所述單向閥包括套管一、連接柱、彈簧、支撐架、通氣環、橡膠圈和密封盤，所述密封盤下部固定連接在連接柱上端，所述彈簧套設在連接柱下部外周，所述連接柱外周滑動連接在支撐架中部，所述支撐架外周固定連接在套管一中部，所述彈簧設置在支撐架下部，所述通氣環外周固定連接在套管一內側壁中上部，所述密封盤外周設置在通氣環上部，所述密封盤下部設置有橡膠圈。
優選的，一種污水處理環保設備，包括污水處理機構，所述污水處理機構包括左右兩個排水組件、調節池、清水池和反沖組件，所述MBR膜機構上部通過右側排水組件與清水池相連接，所述調節池通過左側排水組件與曝氣池相連接，右側所述排水組件與反沖組件相連接。
優選的，所述調節池和曝氣池底部均為倒錐形，所述調節池和曝氣池下部均安裝有排污管。
優選的，所述排水組件包括進水管、排水管、水泵和閥門，所述進水管一端固定連接在輸入端，所述一端固定連接在輸出端，所述閥門安裝在進水管中部。
優選的，所述反沖組件包括排氣管、氣泵和控制閥，所述排氣管一端連接在氣泵輸出端，所述排氣管另一端與右側所述相連接，所述控制閥安裝在排氣管中部。
與現有技術相比，本發明具有以下有益效果：
1、通過水流帶動葉輪旋轉，然后通過往復絲桿旋轉帶動套管二上下移動，進而使得下支撐板往復的上下移動，使得簾式膜不規則彎曲，從而將簾式膜外周附著的雜質抖落，有效的去除雜質。
2、通過下支撐板的往復運動，使得活塞往復上下運動，通過活塞和單向閥，使得曝氣組件進行曝氣，并且由于簾式膜的不規則彎曲，使得簾式膜的中部出現空區，氣泡會(huì )由內向外運動，將位于中部的雜質帶走，從而可以通過曝氣更好的清理位于中部的簾式膜外周的雜質，并且減少額外的氣泵安裝，減少能源的消耗，更加環保。
3、通過反沖組件可以進一步提高簾式膜的清理效果，從而有效的維持其高效的過濾效果。
（發明人：蘇衛林;陳思彤;陳迪清;吳秉澤）
