公布日：2022.04.01
申請日：2021.12.22
分類號：C02F11/04(2006.01)I;C02F11/18(2006.01)I
摘要
本發明公開了一種用于熱水解污泥的厭氧序批式反應器，該反應器包括：殼體，殼體內部為反應腔室；攪拌裝置，設置在反應腔室內；進出泥口，設置在殼體的底部，進出泥口上設置有輸泥裝置和出泥裝置，反應腔室的下部設置有礦化泥濃度計；污泥濃度計，設置在反應腔室的上部；氣體出口，設置在殼體的頂部，氣體出口上連接有沼氣流量傳感器；控制單元，與輸泥裝置、攪拌裝置、礦化泥濃度計、出泥裝置、污泥濃度計和沼氣流量傳感器連接；該反應器的控制單元能夠根據污泥濃度計、沼氣流量傳感器、礦化泥濃度計對輸泥裝置、攪拌裝置、出泥裝置進行控制，能夠在較小的反應容積內實現高效的熱水解污泥的處理。
權利要求書
1.一種用于熱水解污泥的厭氧序批式反應器，其特征在于，該反應器包括：殼體，所述殼體內部為反應腔室；攪拌裝置，設置在所述反應腔室內；進出泥口，設置在所述殼體的底部，所述進出泥口上設置有輸泥裝置和出泥裝置，所述反應腔室的下部設置有礦化泥濃度計；污泥濃度計，設置在所述反應腔室的上部；氣體出口，設置在所述殼體的頂部，所述氣體出口上連接有沼氣流量傳感器；控制單元，與所述輸泥裝置、所述攪拌裝置、所述礦化泥濃度計、所述出泥裝置、所述污泥濃度計和所述沼氣流量傳感器連接；沼氣流量傳感器用以監測沼氣流量，污泥濃度計用以監測反應腔室中上部污泥濃度，沼氣流量傳感器和污泥濃度計監測的信號數據轉換后存儲于控制單元中，并與相應的第一預設閾值進行比較，當沼氣流量傳感器和污泥濃度計信號同時低于第一設定閾值時開始進泥時序；當沼氣流量傳感器信號低于第二預設閾值時攪拌裝置停止，完成反應時序，開始沉降時序；當沼氣流量傳感器和污泥濃度計的檢測結果同時低于第三設定閾值完成沉降時序；根據礦化泥濃度計的檢測結果控制出泥裝置進行出泥。
2.根據權利要求1所述的用于熱水解污泥的厭氧序批式反應器，其特征在于，所述殼體的上部為筒狀，所述殼體的下部為由上至下漸縮的形狀，所述進出泥口設置在所述殼體的下部。
3.根據權利要求1所述的用于熱水解污泥的厭氧序批式反應器，其特征在于，所述輸泥裝置包括進泥管路，所述進泥管路的一端用于與熱水解污泥輸出裝置連接，所述進泥管路的另一端與所述進出泥口連接，所述進泥管路上設置有板式換熱器、進泥泵和進泥電磁閥。
4.根據權利要求1所述的用于熱水解污泥的厭氧序批式反應器，其特征在于，所述出泥裝置包括出泥管路，所述出泥管路的一端用于與收泥裝置連接，所述出泥管路的另一端與所述進出泥口連接，所述出泥管路上設置有排泥電磁閥和排泥泵。
5.根據權利要求4所述的用于熱水解污泥的厭氧序批式反應器，其特征在于，所述殼體的上部設置有排泥口，所述排泥口通過排泥管路與所述出泥管路連接。
6.根據權利要求1所述的用于熱水解污泥的厭氧序批式反應器，其特征在于，所述反應腔室的頂部設置有壓力監測計，所述氣體出口上設置有排空管，所述排空管上設置有排空電磁閥。
7.根據權利要求1所述的用于熱水解污泥的厭氧序批式反應器，其特征在于，所述氣體出口上設置有排氣管，所述沼氣流量傳感器設置在所述排氣管上，所述排氣管上還設置有沼氣成分監測單元，所述排氣管的外端處于沼氣水封罐內的液位以下，所述沼氣水封罐上連接有導氣管。
8.根據權利要求1所述的用于熱水解污泥的厭氧序批式反應器，其特征在于，還包括控溫裝置，所述控溫裝置包括與所述反應腔室連接的溫度監測計和設置在所述反應腔室內的盤管，所述盤管與盤管進水泵連接。
9.一種用于熱水解污泥的厭氧序批式反應器的控制方法，基于根據權利要求1-8任一項所述的用于熱水解污泥的厭氧序批式反應器，其特征在于，該方法包括：根據沼氣流量傳感器和污泥濃度計的檢測結果控制輸泥裝置向反應腔室內輸入熱水解污泥；污泥輸入結束后啟動攪拌裝置；根據所述沼氣流量傳感器的檢測結果控制所述攪拌裝置停止；根據所述礦化泥濃度計的檢測結果控制出泥裝置進行出泥。
10.根據權利要求9所述的用于熱水解污泥的厭氧序批式反應器的控制方法，其特征在于，當所述輸泥裝置達到設定工作時長時，污泥輸入結束。
發明內容
本發明的目的是針對現有技術中存在的不足，提供一種用于熱水解污泥的厭氧序批式反應器及其控制方法，該反應器的控制單元能夠根據污泥濃度計、沼氣流量傳感器、礦化泥濃度計對輸泥裝置、攪拌裝置、出泥裝置進行控制，能夠在較小的反應容積內實現高效的熱水解污泥的處理。

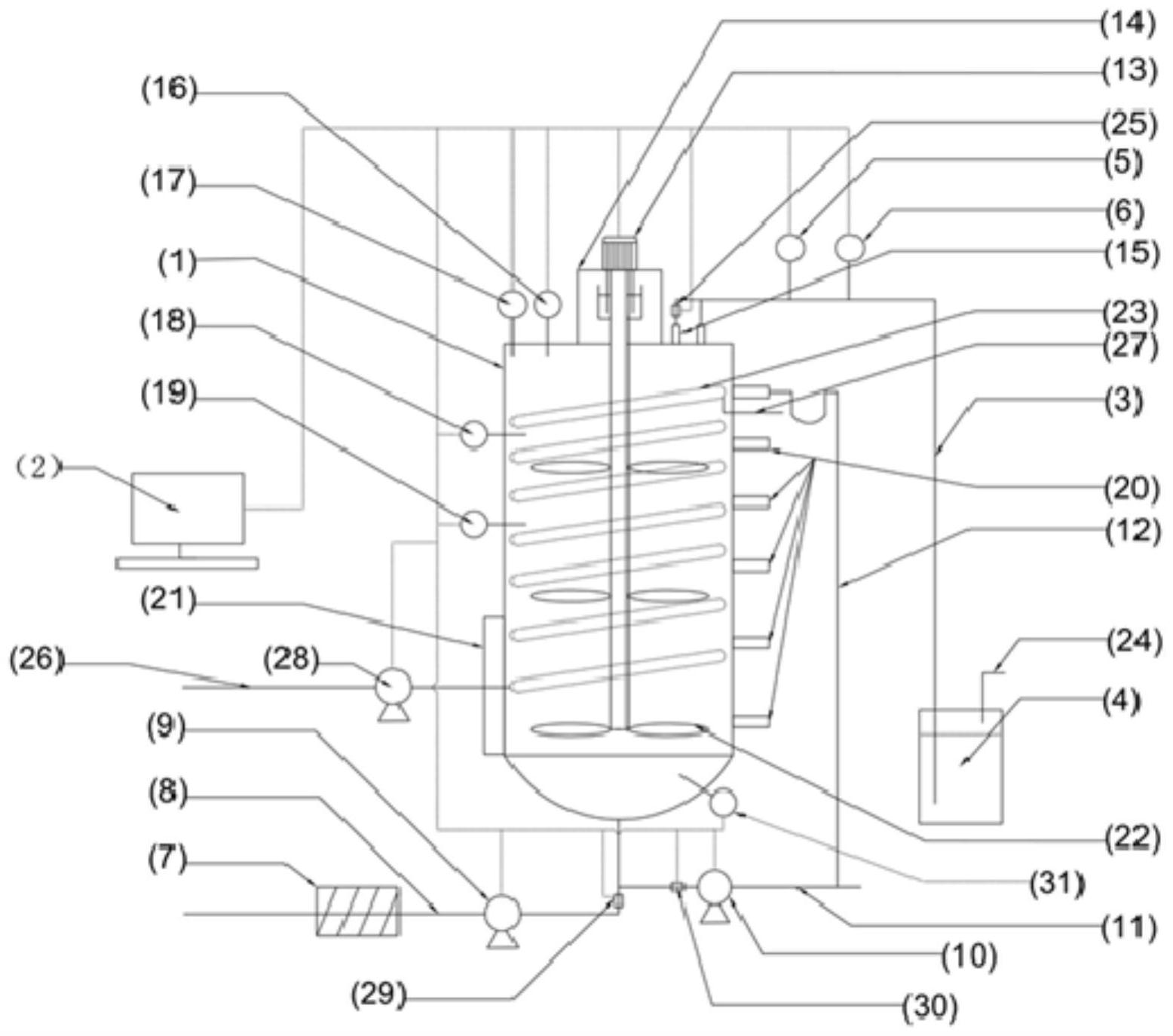

為了實現上述目的，本發明提供一種用于熱水解污泥的厭氧序批式反應器，該反應器包括：
殼體，所述殼體內部為反應腔室；
攪拌裝置，設置在所述反應腔室內；
進出泥口，設置在所述殼體的底部，所述進出泥口上設置有輸泥裝置和出泥裝置，所述反應腔室的下部設置有礦化泥濃度計；
污泥濃度計，設置在所述反應腔室的上部；
氣體出口，設置在所述殼體的頂部，所述氣體出口上連接有沼氣流量傳感器；
控制單元，與所述輸泥裝置、所述攪拌裝置、所述礦化泥濃度計、所述出泥裝置、所述污泥濃度計和所述沼氣流量傳感器連接。
可選地，所述殼體的上部為筒狀，所述殼體的下部為由上至下漸縮的形狀，所述進出泥口設置在所述殼體的下部。
可選地，所述進泥裝置包括進泥管路，所述進泥管路的一端用于與熱水解污泥輸出裝置連接，所述進泥管路的另一端與所述進出泥口連接，所述進泥管路上設置有板式換熱器、進泥泵和進泥電磁閥。
可選地，所述出泥裝置包括出泥管路，所述出泥管路的一端用于與收泥裝置連接，所述出泥管路的另一端與所述進出泥口連接，所述出泥管路上設置有排泥電磁閥和排泥泵。
可選地，所述殼體的上部設置有排泥口，所述排泥口通過排泥管路與所述出泥管路連接。
可選地，所述反應腔室的頂部設置有壓力監測計，所述氣體出口上設置有排空管，所述排空管上設置有排空電磁閥。
可選地，所述氣體出口上設置有排氣管，所述沼氣流量傳感器設置在所述排氣管上，所述排氣管上還設置有沼氣成分監測單元，所述排氣管的外端處于沼氣水封罐內的液位以下，所述沼氣水封罐上連接有導氣管。
可選地，還包括控溫裝置，所述控溫裝置包括與所述反應腔室連接的溫度監測計和設置在所述反應腔室內的盤管，所述盤管與盤管進水泵連接。
本發明還提供一種用于熱水解污泥的厭氧序批式反應器的控制方法，基于上述的用于熱水解污泥的厭氧序批式反應器，該方法包括：
根據沼氣流量傳感器和污泥濃度計的檢測結果控制輸泥裝置向反應腔室內輸入熱水解污泥；
污泥輸入結束后啟動攪拌裝置；
根據所述沼氣流量傳感器的檢測結果控制所述攪拌裝置停止；
根據所述礦化泥濃度計的檢測結果控制出泥裝置進行出泥。
可選地，當所述輸泥裝置達到設定工作時長時，污泥輸入結束。
本發明提供一種用于熱水解污泥的厭氧序批式反應器及其控制方法，其有益效果在于：
1、該反應器的控制單元能夠根據污泥濃度計、沼氣流量傳感器、礦化泥濃度計對輸泥裝置、攪拌裝置、出泥裝置進行控制，能夠在較小的反應容積內實現高效的熱水解污泥的處理；
2、該反應器具有壓力監測計和排空電磁閥，能夠根據反應腔室內的壓力進行排氣，提高安全性；
3、該反應器具有控溫裝置，能夠根據溫度監測計的監測結果控制盤管內介質對反應腔室進行控溫。
（發明人：王佳偉;任征然;蔣勇;齊利格娃;楊鵬;文洋;李偉;張含;孫冀壚;劉垚）
