公布日：2023.12.12
申請日：2023.09.13
分類號：C02F1/461(2023.01)I
摘要
本發明公開了一種物理化學組合凝聚法污水處理裝置，包括防塵防濺箱，所述防塵防濺箱的下端安裝有長條裝的運輸座，且在防塵防濺箱正下端設置有可以升降的油箱。本發明，通過將零件放置到用于運輸的放置臺上，在通過活動臺與電動推桿的輸送將放置好的零件輸送到銜接臺上，在通過升起設置的油箱，將零件進行包裹，而內部的油則會(huì )開始浸泡零件，從而避免了在入油時的油飛濺保護操作人員，在打開移動門觀察零件，而浸泡的油也會(huì )往下滴落，進入油箱進行收集，在浸泡效果沒問題后，靜置一段時間，將多余的油滴落收集，同時另一側的電動拉桿，嵌入到放置臺中即可拉走零件，而油箱中的在可以對有在經過幾次使用后進行回收更換，能很便捷的處理廢油。
權利要求書

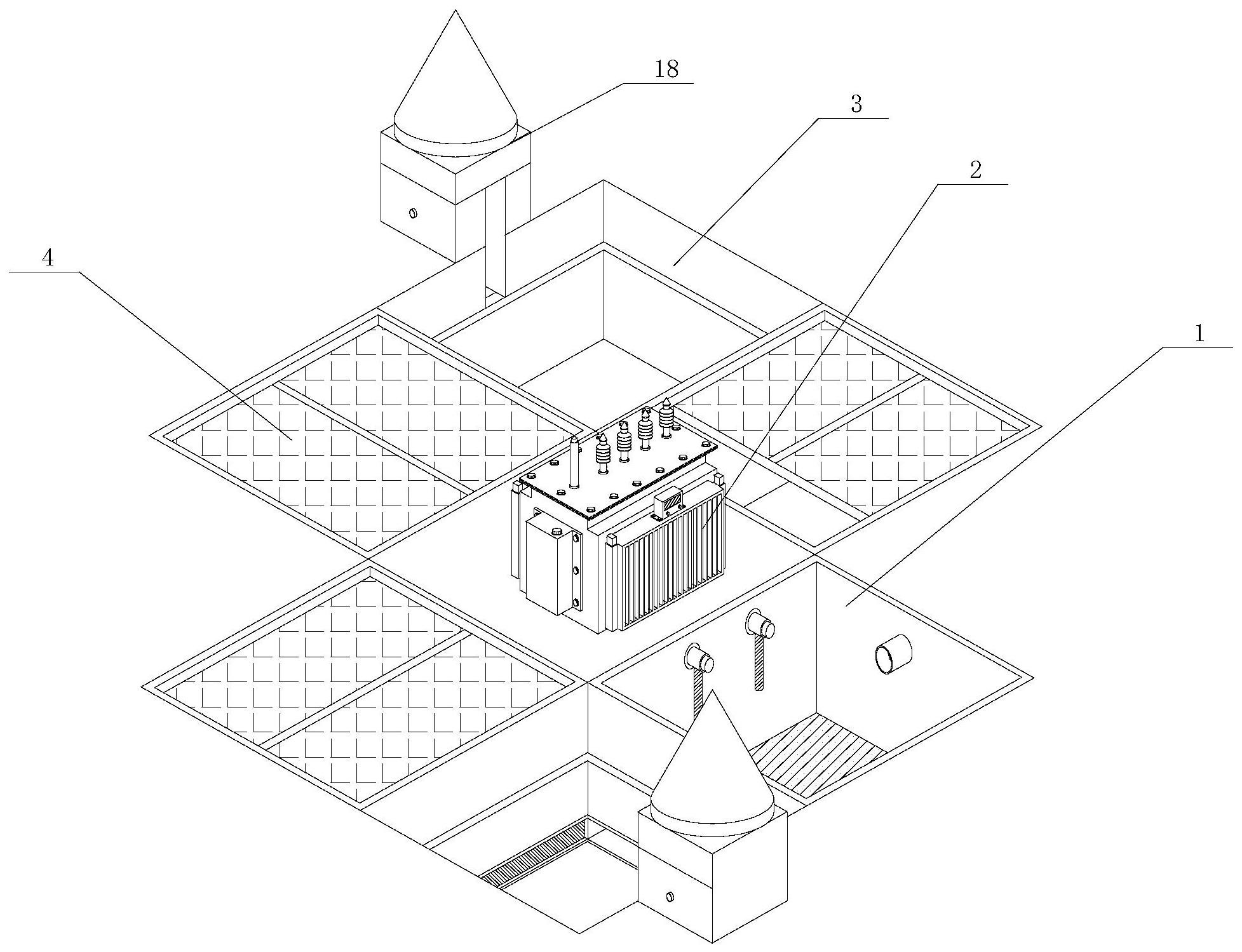

1.一種物理化學組合凝聚法污水處理裝置，其特征在于：包括電解池(1)、處理電機(2)、雜質池(3)以及多功能門(4)，而在電解池(1)對污水處理時設置有通過利用物理化學組合凝聚法進行處理的處理裝置；所述的處理裝置包括有設置在電解池(1)中的控溫結構，設置在雜質池(3)中的雜質回收結構以及設置在多功能門(4)上的清潔輔助結構。
2.根據權利要求1所述一種物理化學組合凝聚法污水處理裝置，其特征在于：所述控溫結構包括有設置在電解池(1)下端的導熱板(7)，該導熱板(7)為石英玻璃材質，且導熱板(7)下端設置有硅膠層(8)，在硅膠層(8)的下端安裝有加熱板(9)。
3.根據權利要求1所述一種物理化學組合凝聚法污水處理裝置，其特征在于：所述電解池(1)的外壁上分別設置有污水口(5)、排水口(6)以及電解正負桿(11)，該電解正負桿(11)的上端安裝有調節伸縮桿(10)，而調節伸縮桿(10)的前端安裝有觸發開關(12)。
4.根據權利要求1所述一種物理化學組合凝聚法污水處理裝置，其特征在于：所述的雜質回收結構包括有設置在雜質池(3)內部的回收槽(15)，該回收槽(15)的下端外壁上安裝有回收口(16)，且該回收口(16)內側還安裝有升降阻隔門(17)。
5.根據權利要求2和3所述一種物理化學組合凝聚法污水處理裝置，其特征在于：所述回收口(16)的一端還設置有連接口(13)，該連接口(13)是安裝在電解池(1)底端的，且在連接口(13)的內部還設置有升降絕緣門(14)，且在回收口(16)和連接口(13)連接處還設置有密封膠圈(28)，固定安裝在回收口(16)上。
6.根據權利要求4所述一種物理化學組合凝聚法污水處理裝置，其特征在于：所述雜質池(3)的上端外側還設置有輔助箱(18)，該輔助箱(18)的內側設置有滑槽(19)，該滑槽(19)還設置在雜質池(3)形成一個長槽，而回收槽(15)的側壁上設置有滑塊嵌入在該滑槽(19)中，而在滑槽(19)內壁還設置有電動螺桿(27)，而回收槽(15)外壁上的滑塊與電動螺桿(27)螺紋連接，所述的輔助箱(18)兩側還設置有增壓水箱(20)，該增壓水箱(20)的外壁上設置有安裝口(21)。
7.根據權利要求1所述一種物理化學組合凝聚法污水處理裝置，其特征在于：所述清潔輔助結構包括有設置在多功能門(4)內種中限位槽(22)，而在限位槽(22)的內側設置有電動螺紋桿(26)，該電動螺紋桿(26)外壁上螺紋連接有螺紋卡塊(25)，且螺紋卡塊(25)的下端固定安裝有清理鏟(24)，而多功能門(4)的外端還設置有電動推桿(23)。
8.根據權利要求7所述一種物理化學組合凝聚法污水處理裝置，其特征在于：所述電動螺紋桿(26)推動清理鏟(24)移動后，清理鏟(24)鏟身會(huì )接觸觸發開關(12)。
發明內容
本發明的目的在于提供一種物理化學組合凝聚法污水處理裝置，在使用該輔助機構時，首先通過將零件放置到用于運輸的放置臺上，在通過活動臺與電動推桿的輸送將放置好的零件輸送到銜接臺上，在通過升起設置的油箱，使得油箱將銜接臺、放置臺以及零件進行包裹，而內部的油則會(huì )開始浸泡零件，從而避免了在入油時的油飛濺，在不浪費油的同時，保護操作人員，而在浸泡了一端時間后，通過落下油箱，在打開移動門，觀察零件浸泡的效果，而浸泡的油也會(huì )往下滴落，進入油箱進行收集，在浸泡效果沒問題后，靜置一段時間，將多余的油滴落收集，同時另一側的電動拉桿，嵌入到放置臺中即可拉走零件，而油箱中的在可以對有在經過幾次使用后進行回收更換，能很便捷的處理廢油，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種物理化學組合凝聚法污水處理裝置，包括電解池、處理電機、雜質池以及多功能門，而在電解池對污水處理時設置有通過利用物理化學組合凝聚法進行處理的處理裝置；所述的處理裝置包括有設置在電解池中的控溫結構，設置在雜質池中的雜質回收結構以及設置在多功能門上的清潔輔助結構。
在進一步的實施例中，所述控溫結構包括有設置在電解池下端的導熱板，該導熱板為石英玻璃材質，且導熱板下端設置有硅膠層，在硅膠層的下端安裝有加熱板。
在進一步的實施例中，所述電解池的外壁上分別設置有污水口、排水口以及電解正負桿，該電解正負桿的上端安裝有調節伸縮桿，而調節伸縮桿的前端安裝有觸發開關。
在進一步的實施例中，所述的雜質回收結構包括有設置在雜質池內部的回收槽，該回收槽的下端外壁上安裝有回收口，且該回收口內側還安裝有升降阻隔門。
在進一步的實施例中，所述回收口的一端還設置有連接口，該連接口是安裝在電解池底端的，且在連接口的內部還設置有升降絕緣門，且在回收口和連接口連接處還設置有密封膠圈，固定安裝在回收口上。
在進一步的實施例中，所述雜質池的上端外側還設置有輔助箱，該輔助箱的內側設置有滑槽，該滑槽還設置在雜質池形成一個長槽，而回收槽的側壁上設置有滑塊嵌入在該滑槽中，而在滑槽內壁還設置有電動螺桿，而回收槽外壁上的滑塊與電動螺桿螺紋連接，所述的輔助箱兩側還設置有增壓水箱，該增壓水箱的外壁上設置有安裝口。
在進一步的實施例中，所述清潔輔助結構包括有設置在多功能門內種中限位槽，而在限位槽的內側設置有電動螺紋桿，該電動螺紋桿外壁上螺紋連接有螺紋卡塊，且螺紋卡塊的下端固定安裝有清理鏟，而多功能門的外端還設置有電動推桿。
在進一步的實施例中，所述電動螺紋桿推動清理鏟移動后，清理鏟鏟身會(huì )接觸觸發開關。
與現有技術相比，本發明的有益效果是：
本發明，在使用時該裝置時，首先用過設置的控溫裝置，在使用前先調節電解條件，首先對電解池進行加熱，提高池子的溫度，在通過處理電機對電解正負桿進行定時控制電解的時間，來提高電解池的效率和穩定性；
在通過的輔助清潔結構在處理過的水排出后，通過設置的清理鏟對電解池進行刮動清理，將附著的雜質松動，在配合高壓洗將雜質統一清理到雜質池中來保障電解池的清潔，提高后續的電解工作；
最后雜質會(huì )進入到回收槽中，通對回收槽的升起，來輔助工作人員對雜質進行回收處理，以便后續的二次利用，從而提高清理的效率。
（發明人：馬士晶;馬雪瑩;林吉奎;林曉迎）
