公布日：2023.04.25
申請日：2023.01.07
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/44(2023.01)N;C02F1/22(2023.01)N;C02F1/66(2023.01)N
摘要

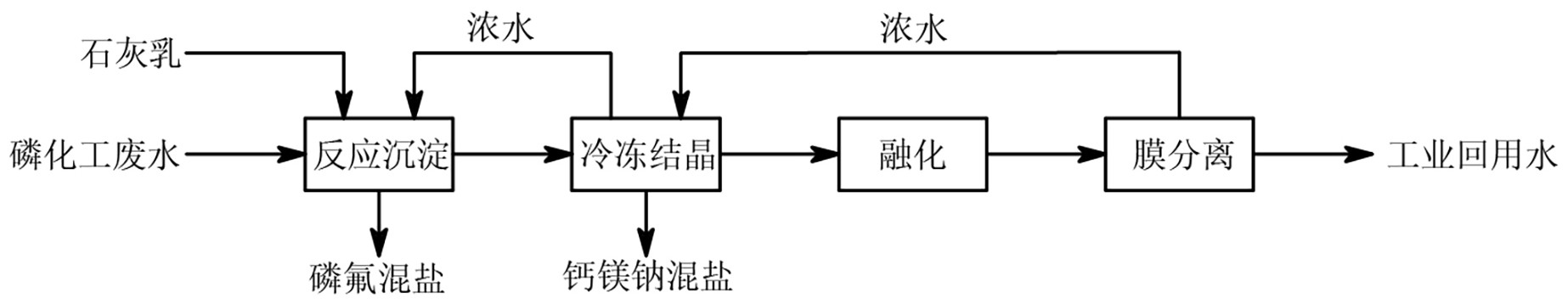

本發明一種將磷化工廢水資源化的工藝及裝置，采用“化學沉淀+冷凍結晶分離+膜分離”的組合工藝對含磷廢水進行了分質處置，磷氟等污染物在化學沉淀工藝段作為磷氟鈣渣沉淀析出，并保證了其中石灰含量很低，鈣鎂鈉等鹽分在冷凍結晶工藝段冷凍濃縮析出，同時水被轉變?yōu)楸�，并進一步形成淡鹽水后，在膜分離工藝段中將水提取出來產生工業回用水達到工業回用水標準。相對傳統工藝，其優勢在于產生了低石灰含量的磷氟鈣渣，可作為粗磷礦回用，其他鹽分也被單獨回收，水基本上可以全部被回收利用，在對磷氟、其他鹽類及水進行資源化的同時，由于變廢為寶，形成了一定的經濟效益，實現了環保和經濟的雙效應，環保和經濟效益十分顯著。
權利要求書
1.一種將磷化工廢水資源化的工藝，其特征在于：包括以下步驟：（1）在磷化工廢水中加入石灰乳，反應沉淀，分離得到磷氟混鹽和一次清液；（2）一次清液冷凍結晶，分離得到固態冰和濃縮母液，固態冰融化得到二次清液，濃縮母液一部分回到步驟（1）進行二次反應沉淀，一部分循環獲得冷量，一部分固液分離后得到濃水和鈣鎂鈉混鹽，濃水繼續進行冷凍結晶；（3）二次清液進行膜分離脫鹽，得到濃水和工業回用水，濃水回到步驟（2）中進行二次冷凍結晶。
2.根據權利要求1所述的一種將磷化工廢水資源化的工藝，其特征在于：步驟（1）所述的石灰乳的濃度為1%~30%，反應pH為3.5~7.0。
3.根據權利要求1所述的一種將磷化工廢水資源化的工藝，其特征在于：步驟（2）所述的冷凍結晶的溫度為-40℃~0℃，結冰率為5%~60%。
4.根據權利要求1所述的一種將磷化工廢水資源化的工藝，其特征在于：步驟（3）所述的膜為反滲透膜。
5.根據權利要求1-4任一項所述的一種將磷化工廢水資源化的工藝所使用的裝置，其特征在于：石灰料倉（1）底部出料口與石灰螺旋輸送器（2）進料口連接，石灰螺旋輸送器（2）出料口與石灰乳制漿槽（3）頂部的進料口連接，石灰乳制漿槽（3）底部出口經石灰乳輸送泵（4）與磷氟反應槽（5）連接；磷氟反應槽（5）漿液出口與磷氟沉降槽（6）上部入口連接；磷氟沉降槽（6）一側設有清液出口，經管線與一次清液槽（9）固定連接，一次清液槽（9）經一次清液輸送泵（10）分別與二次清液換熱器（11）和回流濃縮母液換熱器（12）連接，二次清液換熱器（11）和回流濃縮母液換熱器（12）經管線與一體式冷凍結晶分離機（19）連接，一體式冷凍結晶分離機（19）一側上部設有浮冰出口并與化冰槽（21）連接，化冰槽（21）依次經二次清液輸送泵（22）、二次清液換熱器（11）與二次清液槽（23）連接，二次清液槽（23）經反滲透進水泵（24）和反滲透增壓泵（25）與反滲透膜組（27）連接。
6.根據權利要求5所述的裝置，其特征在于：所述磷氟沉降槽（6）底部設有混液出口，并經磷氟混鹽輸送泵（7）輸送至磷氟混鹽過濾機（8）中；磷氟混鹽過濾機（8）底部設有混鹽出口排出固態物，一側設有清液出口并經管線與磷氟沉降槽（6）連接。
7.根據權利要求5所述的裝置，其特征在于：所述一體式冷凍結晶分離機（19）一側下部經濃縮母液輸送泵（18）與循環濃縮母液冷卻器（13）連接，循環濃縮母液冷卻器（13）再與一體式冷凍結晶分離機（19）一側入口管線連接；一體式冷凍結晶分離機（19）經濃縮母液輸送泵（18）還與回流濃縮母液換熱器（12）冷側入口連接，回流濃縮母液換熱器（12）冷側出口經管線與磷氟反應槽（5）連接；一體式冷凍結晶分離機（19）內部還設有自動刮冰機（28）。
8.根據權利要求5所述的裝置，其特征在于：所述一體式冷凍結晶分離機（19）底部經混鹽輸送泵（20）與鈣鎂鈉混鹽過濾機（17）連接，鈣鎂鈉混鹽過濾機（17）底部設有混鹽出口排出固態物，一側設有清液出口并經管線與一體式冷凍結晶分離機（19）連接。
9.根據權利要求5所述的裝置，其特征在于：所述化冰槽（21）經二次清液輸送泵（22）還與冷凍機組（16）連接，二次清液在冷凍機組（16）中換熱升溫后再從冷凍機組（16）輸送回化冰槽（21）中，其中冷凍機組（16）內含有載冷劑，載冷劑在冷凍機組（16）內冷卻降溫后通過管線輸送至載冷劑罐（15）中，載冷劑罐（15）經載冷劑循環泵（14）與循環濃縮母液冷卻器（13）連接，循環濃縮母液冷卻器（13）再與冷凍機組（16）連接。
10.根據權利要求5所述的裝置，其特征在于：所述反滲透膜組（27）底部設有濃水出口，流出的濃水一部分經反滲透循環泵（26）與反滲透增壓泵（25）泵出的水混合并進入反滲透膜組（27）進行二次濃縮分離；另一部分通過管線輸送回一次清液槽（9）中，進行二次冷凍結晶。
發明內容
為了解決上述技術問題，本發明提供了一種將磷化工廢水資源化的工藝及裝置，將廢水中的磷、氟、鈣、鎂、鈉組分分別以磷氟混鹽（以磷酸鈣、氟化鈣為主）、鈣鎂鈉混鹽（以硫酸鎂、硫酸鈣、氯化鈉、硫酸鈉為主）的形式分質回收，并將水資源全部作為工業回用水回收利用，不再外排。
本發明采用的技術方案如下：本發明提供一種將磷化工廢水資源化的工藝，具體包括以下步驟：（1）在磷化工廢水中加入濃度為1%~30%的石灰乳，控制反應pH為3.5~7.0，反應沉淀并分離得到磷氟混鹽和一次清液；（2）一次清液在-40℃~0℃下冷凍結晶，分離得到固態冰和濃縮母液，固態冰融化得到二次清液，濃縮母液分為三路，一路為回流濃縮母液與一次清液換熱后回到步驟（1）進行二次反應沉淀分離磷氟元素，一路為循環濃縮母液循環冷卻提供冷量，一路固液分離后得到濃水和鈣鎂鈉混鹽，濃水繼續進行冷凍結晶；（3）二次清液分為兩路，一路為循環二次清液循環升溫，另一路為外送二次清液，與一次清液進行換熱后進行反滲透膜分離脫鹽，得到濃水和工業回用水，濃水回到步驟（2）中進行二次冷凍結晶。
優選的，步驟（2）中的冷凍結冰率為5%~60%；循環濃縮母液的流量為一次清液的2-30倍；回流濃縮母液的流量為一次清液的40%-95%。
優選的，步驟（3）中循環二次清液的流量為一次清液的1-35倍。
根據上述工藝，本發明還提供一種將磷化工廢水資源化的裝置，石灰料倉底部出料口與石灰螺旋輸送器進料口連接，石灰螺旋輸送器出料口與石灰乳制漿槽頂部的進料口連接，石灰乳制漿槽底部出口經石灰乳輸送泵與磷氟反應槽連接；磷氟反應槽漿液出口與磷氟沉降槽上部入口連接；磷氟沉降槽一側設有清液出口，經管線與一次清液槽固定連接，一次清液槽經一次清液輸送泵分別與二次清液換熱器和回流濃縮母液換熱器連接，二次清液換熱器和回流濃縮母液換熱器經管線與一體式冷凍結晶分離機連接，一體式冷凍結晶分離機一側上部設有浮冰出口并與化冰槽連接，化冰槽依次經二次清液輸送泵、二次清液換熱器與二次清液槽連接，二次清液槽經反滲透進水泵和反滲透增壓泵與反滲透膜組連接。
優選的，磷氟沉降槽底部設有混液出口，并經磷氟混鹽輸送泵輸送至磷氟混鹽過濾機中；磷氟混鹽過濾機底部設有混鹽出口排出固態物，一側設有清液出口并經管線與磷氟沉降槽連接。
優選的，一體式冷凍結晶分離機一側下部經濃縮母液輸送泵與循環濃縮母液冷卻器連接，循環濃縮母液冷卻器再與一體式冷凍結晶分離機一側入口管線連接；一體式冷凍結晶分離機經濃縮母液輸送泵還與回流濃縮母液換熱器冷側入口連接，回流濃縮母液換熱器冷側出口經管線與磷氟反應槽連接；一體式冷凍結晶分離機內部還設有自動刮冰機。
優選的，一體式冷凍結晶分離機底部經混鹽輸送泵與鈣鎂鈉混鹽過濾機連接，鈣鎂鈉混鹽過濾機底部設有混鹽出口排出固態物，一側設有清液出口并經管線與一體式冷凍結晶分離機連接。
優選的，化冰槽經二次清液輸送泵還與冷凍機組連接，二次清液在冷凍機組中換熱升溫后再從冷凍機組輸送回化冰槽中，其中冷凍機組內含有載冷劑，載冷劑在冷凍機組內冷卻降溫后通過管線輸送至載冷劑罐中，載冷劑罐經載冷劑循環泵與循環濃縮母液冷卻器連接，循環濃縮母液冷卻器再與冷凍機組連接。
優選的，反滲透膜組底部設有濃水出口，流出的濃水一部分經反滲透循環泵與反滲透增壓泵泵出的水混合并進入反滲透膜組進行二次濃縮分離；另一部分通過管線輸送回一次清液槽中，進行二次冷凍結晶。
有益效果1.本發明采用了化學沉淀，將磷化工廢水中的磷、氟等有價值的礦物資源以較高的純度沉淀下來，磷氟混鹽中石灰含量不超過1%，磷氟混鹽可以作為粗磷礦返回到其他磷化工生產工藝系統中，有效提高了磷氟等資源的利用率，同時也不需要填埋磷氟礦渣，大幅降低渣場的環保壓力。
2.本發明采用冷凍結晶分離對化學沉淀后得到的一次清液進行了淡化處置，產生的清液能夠適用于膜分離系統，不產生污堵，水資源能夠被回收，同時內置了2處濃水回流，保證所有的水最后都能作為工業回用水的形式產出，水資源的利用率達到98%以上，有效緩解了含鹽廢水向環境排放的環保問題，同時也節約了水資源，實現了廢液的零排放。
3.本發明經過低溫濃縮結晶的形式使鈣鎂鈉等溶解度高的鹽分在低溫下濃縮析出，混鹽可以作為提取鎂鹽、鈉鹽等的原料，從而能進一步降低處理含磷廢水的綜合成本，降低企業的環保壓力。
4.本發明在冷凍結晶單元設置多個冷卻器和換熱器，是液體間進行熱交換，可以有效利用液體本身的熱量和冷量實現升溫和降溫，提高冷凍結晶過程中的制冷效率，節能降耗。
(發明人：王鵬;瞿艷軍;汪偉偉;柳翔;韋響;周婉瑩)
