公布日：2023.04.25
申請日：2022.12.30
分類號：C02F11/06(2006.01)I;C02F11/02(2006.01)I;C02F11/121(2019.01)I;C02F1/74(2023.01)I;C02F1/00(2023.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種污泥發酵協同高濃度有機廢水處理裝置，涉及污水污泥處理設備領域。本發明包括處理箱，所述處理箱內設有水平的過濾層，所述過濾層將所述處理箱分割為水腔和處理腔，所述處理箱的側壁設有與所述水腔連通的循環系統，所述循環系統的出水端與所述處理腔的頂面連通，所述處理腔內還設有鼓氣設備，所述鼓氣設備設于所述過濾層上的物料堆內，所述鼓氣設備的進氣端伸出所述處理箱；以實現用一臺設備即完成對污泥和高濃度廢水進行處理的目的。
權利要求書

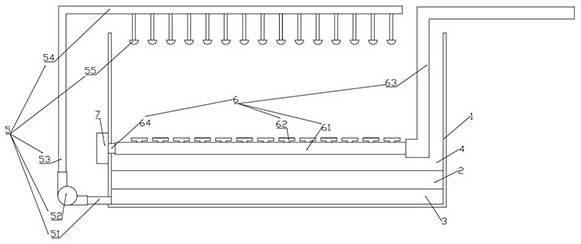

1.一種污泥發酵協同高濃度有機廢水處理裝置，其特征在于：包括處理箱（1），所述處理箱（1）內設有水平的過濾層（2），所述過濾層（2）將所述處理箱（1）分割為水腔（3）和處理腔（4），所述處理箱（1）的側壁設有與所述水腔（3）連通的循環系統（5），所述循環系統（5）的出水端與所述處理腔（4）的頂面連通，所述處理腔（4）內還設有鼓氣設備（6），所述鼓氣設備（6）設于所述過濾層（2）上的物料堆內，所述鼓氣設備（6）的進氣端伸出所述處理箱（1）。
2.根據權利要求1所述的一種污泥發酵協同高濃度有機廢水處理裝置，其特征在于：所述過濾層（2）為設有濾孔的濾箱。
3.根據權利要求2所述的一種污泥發酵協同高濃度有機廢水處理裝置，其特征在于：所述濾箱的上下兩面均設有所述濾孔，所述濾箱內填充有過濾顆粒。
4.根據權利要求1所述的一種污泥發酵協同高濃度有機廢水處理裝置，其特征在于：所述循環系統（5）包括與所述水腔（3）連通的抽水管（51），所述抽水管（51）的出水端連通污水泵（52）的進液端，所述污水泵（52）的輸出端連通輸水管（53），所述輸水管（53）包括水平設于所述處理箱（1）頂面的分水管（54），所述分水管（54）上安裝有若干噴頭（55），所述噴頭（55）設于所述處理箱（1）內，且作為所述循環系統（5）的出水端。
5.根據權利要求4所述的一種污泥發酵協同高濃度有機廢水處理裝置，其特征在于：所述處理箱（1）呈頂面開放設置。
6.根據權利要求1所述的一種污泥發酵協同高濃度有機廢水處理裝置，其特征在于：所述鼓氣設備（6）包括設于所述過濾層（2）上方且水平設置的出氣管（61），所述出氣管（61）上安裝有若干曝氣頭（62），所述曝氣頭（62）埋于所述過濾層（2）上方的物料堆內，所述出氣管（61）的一端通過鼓氣管（63）與供氧端連通。
7.根據權利要求6所述對的一種污泥發酵協同高濃度有機廢水處理裝置，其特征在于：所述出氣管（61）與所述鼓氣管（63）轉動連通，所述出氣管（61）背向所述鼓氣管（63）的一端外壁同軸安裝有轉動桿（64），所述轉動桿（64）水平延伸且穿過所述處理箱（1）的側壁與轉動電機（7）的轉動端同軸連接，所述轉動桿（64）與所述處理箱（1）的側壁轉動連接。
8.根據權利要求7所述的一種污泥發酵協同高濃度有機廢水處理裝置，其特征在于：所述出氣管（61）的外壁設有螺紋絞片（65），且所述出氣管（61）的外壁沿著其軸線方向延伸設有安裝通道（66），所述安裝通道（66）以所述出氣管（61）的外壁作為底面，且將所述螺紋絞片（65）切斷設置，所述曝氣頭（62）設于所述安裝通道（66）內，且所述曝氣頭（62）沿所述出氣管（61）的軸線依次排列設置。
發明內容
本發明的目的在于提供一種污泥發酵協同高濃度有機廢水處理裝置，以實現用一臺設備即完成對污泥和高濃度廢水進行處理的目的。
為了實現上述目的，本發明采用以下技術手段：一種污泥發酵協同高濃度有機廢水處理裝置，包括處理箱，所述處理箱內設有水平的過濾層，所述過濾層將所述處理箱分割為水腔和處理腔，所述處理箱的側壁設有與所述水腔連通的循環系統，所述循環系統的出水端與所述處理腔的頂面連通，所述處理腔內還設有鼓氣設備，所述鼓氣設備設于所述過濾層上的物料堆內，所述鼓氣設備的進氣端伸出所述處理箱。
作為優選的，所述過濾層為設有濾孔的濾箱。
進一步的，所述濾箱的上下兩面均設有所述濾孔，所述濾箱內填充有過濾顆粒。
更進一步的，所述循環系統包括與所述水腔連通的抽水管，所述抽水管的出水端連通污水泵的進液端，所述污水泵的輸出端連通輸水管，所述輸水管包括水平設于所述處理箱頂面的分水管，所述分水管上安裝有若干噴頭，所述噴頭設于所述處理箱內，且作為所述循環系統的出水端。
更進一步的，所述處理箱呈頂面開放設置。
更進一步的，所述鼓氣設備包括設于所述過濾層上方且水平設置的出氣管，所述出氣管上安裝有若干曝氣頭，所述曝氣頭埋于所述過濾層上方的物料堆內，所述出氣管的一端通過鼓氣管與供氧端連通。
更進一步的，所述出氣管與所述鼓氣管連通連通，所述出氣管背向所述鼓氣管的一端外壁同軸安裝有轉動桿，所述轉動桿水平延伸且穿過所述處理箱的側壁與轉動電機的轉動端同軸連接，所述轉動桿與處理箱的側壁轉動連接。
更進一步的，所述出氣管的外壁設有螺紋絞片，且所述出氣管的外壁沿著其軸線方向延伸設有安裝通道，所述安裝通道以所述出氣管的外壁作為底面，且將所述螺紋絞片切斷設置，所述曝氣頭設于所述安裝通道內，且所述曝氣頭沿所述出氣管的軸線依次排列設置。
本發明在使用的過程中，具有以下有益效果：含有高濃度有機廢水的污泥放置在處理箱中的過濾層上方，并且利用鼓氣設備朝向過濾層上方的污泥鼓入帶有大量氧氣的空氣，進而對污泥進行氧化處理，處理過程匯總所產生的高濃度廢水同樣能夠收到一次氧化處理，然后污水從過濾層中進入水腔內，在循環系統的作用下，高濃度有機廢水再次通過循環系統從處理腔的上方被噴噴入，郵寄廢水在下落的過程中在處理腔內形成水霧，進而廢水下落，然后在鼓氣設備中鼓出的帶氧空氣在未被過濾層上方的污泥完全利用的情況下，氧氣向上浮動，進而與下落的污水水霧實現二次接觸，利用氧氣對有機廢水進行二次氧化處理，這樣一方面能夠讓有機廢水能夠收到多次處理，同時，形成水霧的有機廢水在下落的過程中還能夠有效的增加與氧氣的接觸面積，提高氧化處理的效果。進而，整個設備不僅能夠對污泥進行處理，同時還能夠對具有高有機濃度的廢水進行有效的處理。
（發明人：鐘平）
