    高新污水處理池絮狀物加速沉降系統

    發布時間:2024-4-24 9:48:51  中國污水處理工程網

    公布日:2023.12.12

    申請日:2023.09.18

    分類號:C02F1/463(2023.01)I

    摘要

    本發明公開了一種污水處理池的絮狀物加速沉降裝置,涉及污水處理設備技術領域,包括下置托板,所述下置托板的頂部設置有第一拼接基臺,所述下置托板的底部固定連接有中置接線座,所述第一拼接基臺的頂部中心處設置有傳動桿,所述傳動桿的外表壁固定套設有承重托盤,所述承重托盤的內部開設有兩個內開槽,所述下置托板的底部設置有電場發生機構,所述電場發生機構包括第一嫁接板,該種對污水表面絮狀物的處理方法,不會(huì )在污水內部形成有害物質,且設備能量供給速度快,絮狀物下沉速率高,同時可對下沉至池底的絮狀物進行位置鎖定,避免較小的物質會(huì )在水源晃動下再次擴散至水體內,從而提高設備整體的做工質量。


    權利要求書

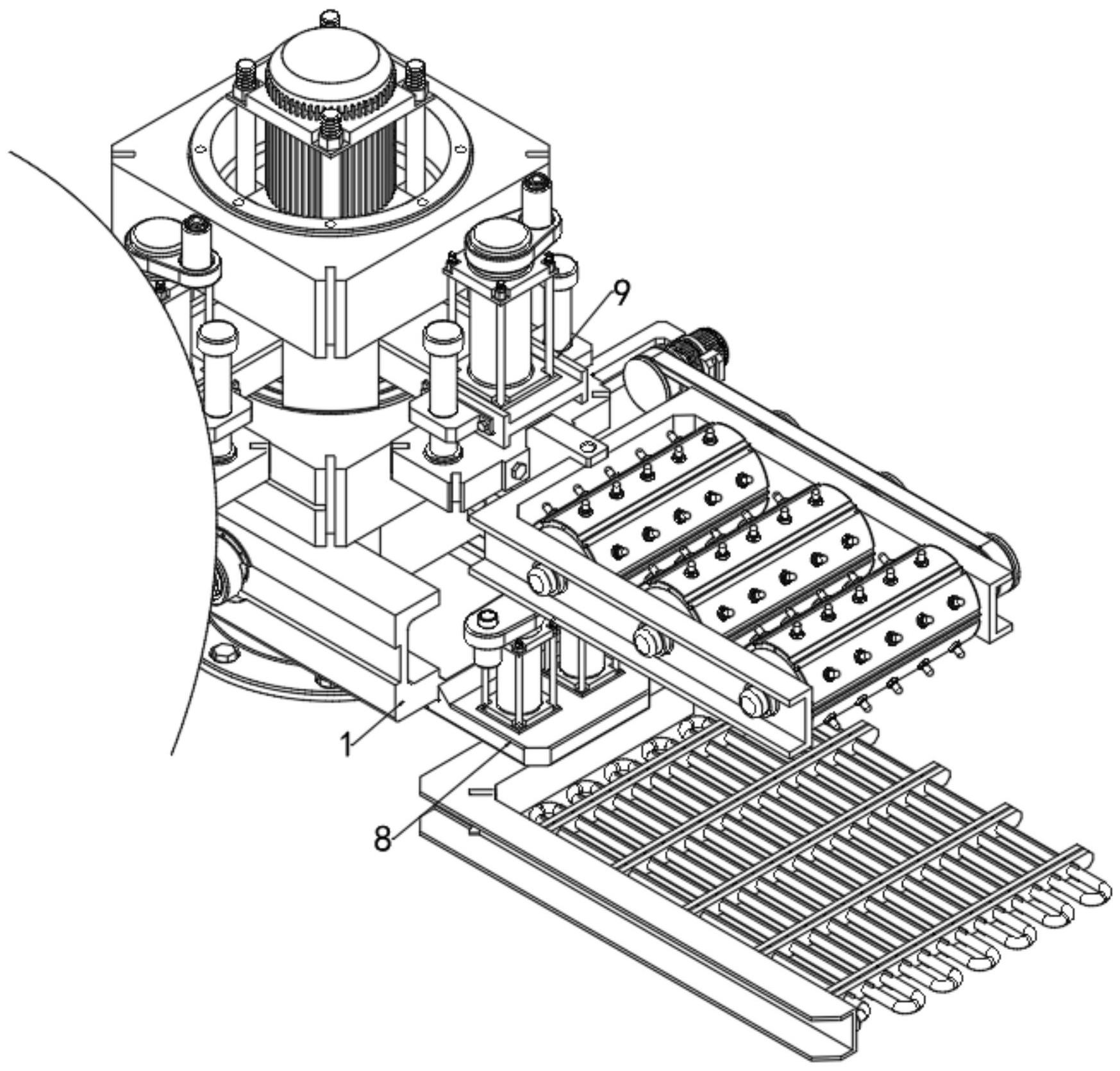

    1.一種污水處理池的絮狀物加速沉降裝置,其特征在于:包括下置托板(1),所述下置托板(1)的頂部設置有第一拼接基臺(2),所述下置托板(1)的底部固定連接有中置接線座(11),所述第一拼接基臺(2)的頂部中心處設置有傳動桿(5),所述傳動桿(5)的外表壁固定套設有承重托盤(6),所述承重托盤(6)的內部開設有兩個內開槽(7);所述下置托板(1)的底部設置有電場發生機構(8),一個所述內開槽(7)的內部設置有物質打散機構(9);所述電場發生機構(8)包括第一嫁接板(801),所述第一嫁接板(801)的底部設置有第一L型金屬架(804),所述第一L型金屬架(804)的內表壁固定安裝有一組第一定位桿(805),一組所述第一定位桿(805)的內部設置有第一高壓電網(806),一個所述內開槽(7)的內部固定安裝有加強板(807),所述加強板(807)的外表壁焊接有第一延伸架(808),所述第一延伸架(808)的底部設置有第二L型金屬架(812),所述第二L型金屬架(812)的內表壁固定安裝有一組第二定位桿(813),一組所述第二定位桿(813)的內部設置有第二高壓電場(814),所述中置接線座(11)的后表面開設有矩形凹槽(815),所述矩形凹槽(815)的內部固定連接有正極插座(816)和負極插座(817)。

    2.根據權利要求1所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述第一嫁接板(801)的頂部固定安裝有兩個第一鎖死架(802),兩個所述第一鎖死架(802)的內部均固定安裝有第一電動推桿(803),兩個所述第一電動推桿(803)的輸出端均固定插設在第一L型金屬架(804)的內部。

    3.根據權利要求1所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述第一延伸架(808)的頂部固定安裝有第二鎖死架(809),所述第二鎖死架(809)的內部固定安裝有第二電動推桿(810),所述第二電動推桿(810)的輸出端固定套設有第一外接板(811),所述第二L型金屬架(812)和第一外接板(811)的外表壁相連接。

    4.根據權利要求3所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述第一延伸架(808)的外壁兩側均焊接有第二嫁接板(818),兩個所述第二嫁接板(818)的內部均活動插設有第一金屬滑桿(819),兩個所述第一金屬滑桿(819)的底部均與第一外接板(811)的頂部相連接,兩個所述第一金屬滑桿(819)的頂部均固定安裝有第一限位扣(820)。

    5.根據權利要求1所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述物質打散機構(9)包括第二延伸架(901),所述第二延伸架(901)固定安裝在其中一個內開槽(7)的內部,所述第二延伸架(901)的頂部固定安裝有第三鎖死架(902),所述第三鎖死架(902)的內部固定安裝有第三電動推桿(917),所述第三電動推桿(917)的輸出端固定套設有第二外接板(903)。

    6.根據權利要求5所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述第二外接板(903)的內部固定插設有接頭(904),所述接頭(904)的外表壁焊接有U型金屬架(905),所述U型金屬架(905)的內壁兩側之間活動插設有一組聯動桿(906),每個所述聯動桿(906)的外表壁均固定套設有輥桿(907),每個所述輥桿(907)的外表壁均固定安裝有多個破碎桿(908)。

    7.根據權利要求6所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述第二外接板(903)的外壁一側焊接有拼接架(909),所述拼接架(909)的內部固定安裝有安裝套筒(910),所述安裝套筒(910)的內表壁固定插設有驅動電機(911),一組所述聯動桿(906)的外壁一端和驅動電機(911)的輸出端均固定安裝有滾輪(912),多個所述滾輪(912)的內表壁之間活動套設有皮帶(913)。

    8.根據權利要求5所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述第二延伸架(901)的外壁兩側均焊接有第三嫁接板(914),兩個所述第三嫁接板(914)的內部均活動插設有第二金屬滑桿(915),兩個所述第二金屬滑桿(915)的底部均與第二外接板(903)的頂部相連接,兩個所述第二金屬滑桿(915)的頂部均固定安裝有第二限位扣(916)。

    9.根據權利要求1所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述第一拼接基臺(2)的內部固定安裝有軸承(14),所述傳動桿(5)的外表壁固定插設在軸承(14)的內軸內表壁,所述第一拼接基臺(2)的頂部固定安裝有兩個支撐柱(3),兩個所述支撐柱(3)的頂部之間固定安裝有第二拼接基臺(4),所述下置托板(1)的頂部固定安裝有兩個滑軌(10),所述中置接線座(11)的底部固定安裝有整合板(12),所述整合板(12)的外壁兩側均焊接有滑塊(13),且兩個滑塊(13)分別活動置于滑軌(10)的內部,所述第二拼接基臺(4)的頂部開設有內開孔洞(15),所述內開孔洞(15)的內壁底部固定安裝有第四鎖死架(16),所述第四鎖死架(16)的內部固定安裝有伺服電機(17),所述伺服電機(17)的輸出端和傳動桿(5)的頂部相連接。

    10.根據權利要求9所述的污水處理池的絮狀物加速沉降裝置,其特征在于:所述第一嫁接板(801)的頂部固定安裝在下置托板(1)的底部,一個所述滑軌(10)的內部設置有螺紋套筒(18),所述螺紋套筒(18)的內表壁旋轉連接有螺紋桿(19),所述螺紋桿(19)外壁一端焊接有延伸接頭(20),所述延伸接頭(20)的外表壁設置有轉把(21),所述下置托板(1)的底部固定安裝有受重底座(22)。

    發明內容

    本發明的目的在于提供一種污水處理池的絮狀物加速沉降裝置,通過與承重托盤相連的電場發生機構,設備做工時,通電狀態下的第二高壓電場會(huì )向污水中釋放負電荷,持續將電荷粒子轉移到不帶電的絮狀物中,而帶正電的第一高壓電網會(huì )持續吸附帶負電的絮狀物,從而加快絮狀物下沉的速率,當大量絮狀物與第一高壓電網的表面接觸后會(huì )在電極表面富集濃縮并滯留,以解決上述背景技術提出的問題。

    為實現上述目的,本發明提供如下技術方案:一種污水處理池的絮狀物加速沉降裝置,包括下置托板,所述下置托板的頂部設置有第一拼接基臺,所述下置托板的底部固定連接有中置接線座,所述第一拼接基臺的頂部中心處設置有傳動桿,所述傳動桿的外表壁固定套設有承重托盤,所述承重托盤的內部開設有兩個內開槽;

    所述下置托板的底部設置有電場發生機構,一個所述內開槽的內部設置有物質打散機構;

    所述電場發生機構包括第一嫁接板,所述第一嫁接板的底部設置有第一L型金屬架,所述第一L型金屬架的內表壁固定安裝有一組第一定位桿,一組所述第一定位桿的內部設置有第一高壓電網,一個所述內開槽的內部固定安裝有加強板,所述加強板的外表壁焊接有第一延伸架,所述第一延伸架的底部設置有第二L型金屬架,所述第二L型金屬架的內表壁固定安裝有一組第二定位桿,一組所述第二定位桿的內部設置有第二高壓電場,所述中置接線座的后表面開設有矩形凹槽,所述矩形凹槽的內部固定連接有正極插座和負極插座。

    優選的,所述第一嫁接板的頂部固定安裝有兩個第一鎖死架,兩個所述第一鎖死架的內部均固定安裝有第一電動推桿,兩個所述第一電動推桿的輸出端均固定插設在第一L型金屬架的內部。

    優選的,所述第一延伸架的頂部固定安裝有第二鎖死架,所述第二鎖死架的內部固定安裝有第二電動推桿,所述第二電動推桿的輸出端固定套設有第一外接板,所述第二L型金屬架和第一外接板的外表壁相連接。

    優選的,所述第一延伸架的外壁兩側均焊接有第二嫁接板,兩個所述第二嫁接板的內部均活動插設有第一金屬滑桿,兩個所述第一金屬滑桿的底部均與第一外接板的頂部相連接,兩個所述第一金屬滑桿的頂部均固定安裝有第一限位扣。

    優選的,所述物質打散機構包括第二延伸架,所述第二延伸架的固定安裝在其中一個內開槽的內部,所述第二延伸架的頂部固定安裝有第三鎖死架,所述第三鎖死架的內部固定安裝有第三電動推桿,所述第三電動推桿的輸出端固定套設有第二外接板。

    優選的,所述第二外接板的內部固定插設有接頭,所述接頭的外表壁焊接有U型金屬架,所述U型金屬架的內壁兩側之間活動插設有一組聯動桿,每個所述聯動桿的外表壁均固定套設有輥桿,每個所述輥桿的外表壁均固定安裝有多個破碎桿。

    優選的,所述第二外接板的外壁一側焊接有拼接架,所述拼接架的內部固定安裝有安裝套筒,所述安裝套筒的內表壁固定插設有驅動電機,一組所述聯動桿的外壁一端和驅動電機的輸出端均固定安裝有滾輪,多個所述滾輪的內表壁之間活動套設有皮帶。

    優選的,所述第二延伸架的外壁兩側均焊接有第三嫁接板,兩個所述第三嫁接板的內部均活動插設有第二金屬滑桿,兩個所述第二金屬滑桿的底部均與第二外接板的頂部相連接,兩個所述第二金屬滑桿的頂部均固定安裝有第二限位扣。

    優選的,所述第一拼接基臺的內部固定安裝有軸承,所述傳動桿的外表壁固定插設在軸承的內軸內表壁,所述第一拼接基臺的頂部固定安裝有兩個支撐柱,兩個所述支撐柱的頂部之間固定安裝有第二拼接基臺,所述下置托板的頂部固定安裝有兩個滑軌,所述中置接線座的底部固定安裝有整合板,所述整合板的外壁兩側均焊接有滑塊,且兩個滑塊分別活動置于滑軌的內部,所述第二拼接基臺的頂部開設有內開孔洞,所述內開孔洞的內壁底部固定安裝有第四鎖死架,所述第四鎖死架的內部固定安裝有伺服電機,所述伺服電機的輸出端和傳動桿的頂部相連接。

    優選的,所述第一嫁接板的頂部固定安裝在下置托板的底部,一個所述滑軌的內部設置有螺紋套筒,所述螺紋套筒的內表壁旋轉連接有螺紋桿,所述螺紋桿外壁一端焊接有延伸接頭,所述延伸接頭的外表壁設置有轉把,所述下置托板的底部固定安裝有受重底座。

    與現有技術相比,本發明的有益效果是:

    1、本發明通過設置第一高壓電網、第二高壓電場、正極插座和負極插座,設備準備前,將第一高壓電網置于污水池底部,第二高壓電場則與污水上層充分接觸,待能量從正極插座和負極插座中導入后,經設備內部導線的迅速將正負電流輸入至第一高壓電網和第二高壓電場中,此時第一高壓電網為陽極第二高壓電場為陰極,通電狀態下的第二高壓電場會(huì )向污水中釋放負電荷,持續將電荷粒子轉移到不帶電的絮狀物中,而帶正電的第一高壓電網會(huì )持續吸附帶負電的絮狀物,從而加快絮狀物下沉的速率,當大量絮狀物與第一高壓電網的表面接觸后會(huì )在電極表面富集濃縮并滯留,從而完成對絮狀物的鎖定,該種對污水表面絮狀物的處理方法,不會(huì )在污水內部形成有害物質,且設備能量供給速度快,絮狀物下沉速率高,同時可對下沉至池底的絮狀物進行位置鎖定,避免較小的物質會(huì )在水源晃動下再次擴散至水體內,從而提高設備整體的做工質量。

    2、本發明通過設置輥桿、破碎桿、驅動電機、滾輪和皮帶,當絮狀物下沉前,開啟驅動電機,可在皮帶的作用下,促使每個滾輪同步轉動,帶動每個輥桿上的破碎桿高速轉動,持續攪動污水表面,此時大塊絮狀物會(huì )在外力作用下被打散,分割成多個體積較小的部分,該過程可降低帶電粒子轉移到絮狀物中的難度,從而進一步提高絮狀物下沉的速率。

    發明人:吳曉剛;張琮;梁鈺;孟昭頌;張儒全;謝道明
