公布日：2023.12.08
申請日：2023.10.18
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F7/00(2006.01)N;C02F3/34(2023.01)N;C02F101/30(2006.01)N;C02F101/20(2006.01)N
摘要
本發明涉及污水處理技術領域，提出了一種高效污水處理攪拌設備及方法，包括設備機架，設備機架的頂部設有若干攪拌罐，若干攪拌罐的頂端固定均安裝有攪拌電機，攪拌電機的輸出軸固定連接有攪拌軸，攪拌軸的底端固定裝配有攪拌葉片，若干攪拌罐的底部均通過排液管連接有凈化桶，若干凈化桶均位于攪拌罐的下方，且呈一一對應設置，凈化桶的下方設有排水箱，排水箱的一端插接有若干排水管，設備機架遠離排水管的一側設有進水桶，進水桶的底部通過進水管連接有抽水泵，抽水泵的輸出端通過抽水管連接處理箱，處理箱內通過輸送管連接輸送泵；該設備及方法可以有效地提高污水的凈化效果，降低污水處理的成本，并有助于實現水資源的循環利用。
權利要求書

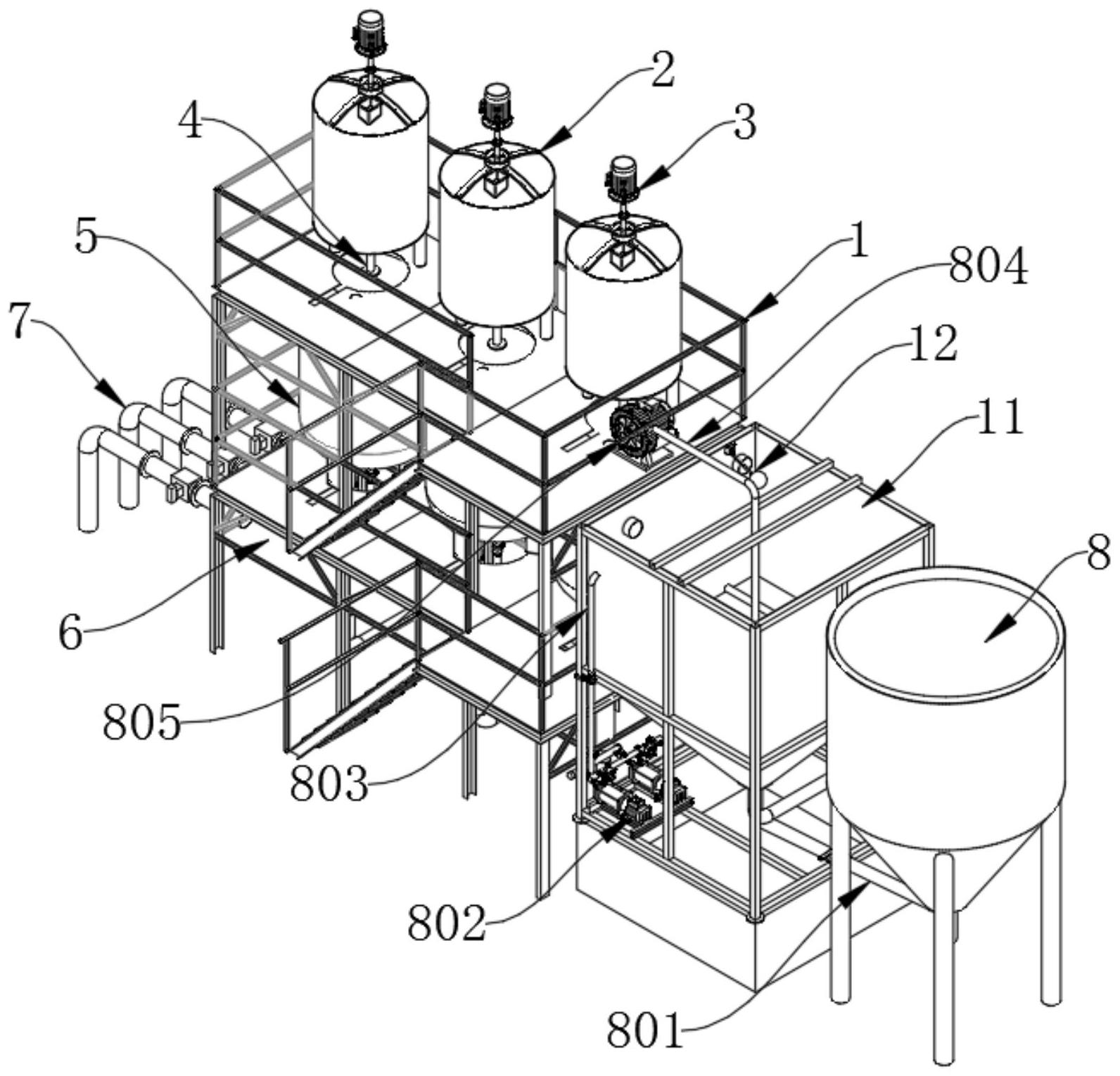

1.一種高效污水處理攪拌設備，包括設備機架(1)，其特征在于：所述設備機架(1)的頂部設有若干攪拌罐(2)，若干所述攪拌罐(2)的頂端固定均安裝有攪拌電機(3)，所述攪拌電機(3)的輸出軸固定連接有攪拌軸(301)，所述攪拌軸(301)的底端固定裝配有攪拌葉片(302)，若干所述攪拌罐(2)的底部均通過排液管(4)連接有凈化桶(5)，若干所述凈化桶(5)均位于攪拌罐(2)的下方，且呈一一對應設置，所述凈化桶(5)的下方設有排水箱(6)，所述排水箱(6)的一端插接有若干排水管(7)，所述設備機架(1)遠離排水管(7)的一側設有進水桶(8)，所述進水桶(8)的底部通過進水管(801)連接有抽水泵(802)，所述抽水泵(802)的輸出端通過抽水管(803)連接處理箱(11)，所述處理箱(11)內通過輸送管(804)連接輸送泵(805)，所述輸送泵(805)的輸出端連接攪拌罐(2)頂部的入水口處。
2.根據權利要求1所述的一種高效污水處理攪拌設備，其特征在于：所述排水箱(6)的底部通過過濾管(10)連接有過濾裝置(9)，所述過濾裝置(9)通過循環管(13)與處理箱(11)內部貫通連接。
3.根據權利要求1所述的一種高效污水處理攪拌設備，其特征在于：所述過濾裝置(9)包括前后兩塊安裝板(901)，兩塊所述安裝板(901)之間設有若干過濾板(902)，每個所述過濾板(902)的中心位置均開設有過濾孔(903)。
4.根據權利要求3所述的一種高效污水處理攪拌設備，其特征在于：每個所述過濾板(902)的四角處均開設有安裝孔(904)，若干所述過濾板(902)之間通過固定桿(905)依次貫穿安裝孔(904)進行卡接固定，且所述過濾管(10)的一端插接在過濾孔(903)內。
5.根據權利要求1所述的一種高效污水處理攪拌設備，其特征在于：所述凈化桶(5)的頂端開設有與排液管(4)相通的進水孔(501)，所述凈化桶(5)的內部上方設有擋泥板(502)，所述擋泥板(502)的外表面上均勻開設有若干等距間隔排列設置的透水孔(503)。
6.根據權利要求5所述的一種高效污水處理攪拌設備，其特征在于：所述擋泥板(502)的下方設有活性炭吸附板(504)，所述活性炭吸附板(504)為多孔結構且大小尺寸與擋泥板(502)相吻合。
7.根據權利要求1所述的一種高效污水處理攪拌設備，其特征在于：所述處理箱(11)的內部頂端側壁上固定裝配有液位計(12)。
8.根據權利要求1-7任意一項所述的一種高效污水處理攪拌設備，其特征在于：包括以下使用步驟：S1、污水由進水桶(8)經進水管(801)連利用抽水泵(802)，進入處理箱(11)內，再由處理箱(11)經輸送管(804)和輸送泵(805)進入攪拌罐(2)內；S2、啟動攪拌電機(3)帶動攪拌軸(301)和攪拌葉片(302)轉動，去除污水中的大塊物質、懸浮物和可沉固體；S3、攪拌預處理后的水由排液管(4)進入凈化桶(5)內凈化處理；S4、凈化后的水進入排水箱(6)并通過過濾管(10)進入過濾裝置(9)內，得到進一步凈化，S5、過濾后符合排放標準的水由排水管(7)排出，不符合排放標準的話，通過循環管(13)再次進入處理箱(11)進行處理，直至符合排放標準，最后由排水管(7)排出。
發明內容
本發明提出一種高效污水處理攪拌設備及方法，旨在解決上述污水處理裝置難以攔截更為細致的污水中不可分解的有害物質，不利于實現水資源的循環利用的問題。
本發明的技術方案如下：一種高效污水處理攪拌設備，包括設備機架，所述設備機架的頂部設有若干攪拌罐，若干所述攪拌罐的頂端固定均安裝有攪拌電機，所述攪拌電機的輸出軸固定連接有攪拌軸，所述攪拌軸的底端固定裝配有攪拌葉片，若干所述攪拌罐的底部均通過排液管連接有凈化桶，若干所述凈化桶均位于攪拌罐的下方，且呈一一對應設置，所述凈化桶的下方設有排水箱，所述排水箱的一端插接有若干排水管，所述設備機架遠離排水管的一側設有進水桶，所述進水桶的底部通過進水管連接有抽水泵，所述抽水泵的輸出端通過抽水管連接處理箱，所述處理箱內通過輸送管連接輸送泵，所述輸送泵的輸出端連接攪拌罐頂部的入水口處。
進一步的，所述排水箱的底部通過過濾管連接有過濾裝置，所述過濾裝置通過循環管與處理箱內部貫通連接。
進一步的，所述過濾裝置包括前后兩塊安裝板，兩塊所述安裝板之間設有若干過濾板，每個所述過濾板的中心位置均開設有過濾孔。
進一步的，每個所述過濾板的四角處均開設有安裝孔，若干所述過濾板之間通過固定桿依次貫穿安裝孔進行卡接固定，且所述過濾管的一端插接在過濾孔內。
進一步的，所述凈化桶的頂端開設有與排液管相通的進水孔，所述凈化桶的內部上方設有擋泥板，所述擋泥板的外表面上均勻開設有若干等距間隔排列設置的透水孔。
進一步的，所述擋泥板的下方設有活性炭吸附板，所述活性炭吸附板為多孔結構且大小尺寸與擋泥板相吻合。
進一步的，所述處理箱的內部頂端側壁上固定裝配有液位計。
進一步的，該一種高效污水處理攪拌設備，包括以下使用步驟：
S1、污水由進水桶經進水管連利用抽水泵，進入處理箱內，再由處理箱經輸送管和輸送泵進入攪拌罐內；
S2、啟動攪拌電機帶動攪拌軸和攪拌葉片轉動，去除污水中的大塊物質、懸浮物和可沉固體；
S3、攪拌預處理后的水由排液管進入凈化桶內凈化處理；
S4、凈化后的水進入排水箱并通過過濾管進入過濾裝置內，得到進一步凈化；
S5、過濾后符合排放標準的水由排水管排出，不符合排放標準的話，通過循環管再次進入處理箱進行處理，直至符合排放標準，最后由排水管排出。
與現有技術相比，本發明具有如下有益效果：
本發明中：該設備通過攪拌器實現污水的充分混合和均勻分散，在攪拌過程中，多層槳葉結構的攪拌葉片的高速旋轉帶動污水形成漩渦，使污水中的有機物和微生物充分接觸，形成懸浮狀態，提高了污水凈化的速率，此外，攪拌過程還促進了污水中的氧氣傳遞，有助于微生物分解有機物；當攪拌預處理后的水由排液管進入凈化桶內凈化處理；利用活性炭吸附板的表面吸附作用，去除污水中的有機物、重金屬離子等有害物質，其具有較大的比表面積和吸附容量，可以實現對污水中污染物的有效去除；當凈化后的水進入排水箱并通過過濾管進入過濾裝置內后，依次經過若干過濾板，利用大面積堆疊形成的過濾板，攔截更為細致的污水中不可分解的有害物質，以實現污水的進一步凈化；可以有效地提高污水的凈化效果，降低污水處理的成本，并有助于實現水資源的循環利用。
（發明人：王澄宇）
