公布日：2023.03.21
申請日：2022.11.04
分類號：C02F11/00(2006.01)I;G01N11/06(2006.01)I
摘要
本發明涉及污泥資源化利用領域，公開了一種快速去除污泥物料中PAM的裝置，包括污泥倉，所述污泥倉的一側設置有光敏劑料倉，所述污泥倉的下端連接有第一傳送帶，所述光敏劑料倉的下端連接有第二傳送帶，所述第一傳送帶與第二傳送帶之間依次連接，所述第二傳送帶遠離第一傳送帶的一側連接有第三傳送帶，所述第三傳送帶遠離第二傳送帶的一側連接有第四傳送帶，所述第三傳送帶的上方設置有翻轉撥筒和整流梳料板，所述翻轉撥筒和整流梳料板的上端設置有紫外燈管。本發明能夠針對污泥的資源化利用，有效降低污泥中的PAM含量，提高污泥的資源化利用效率。
權利要求書

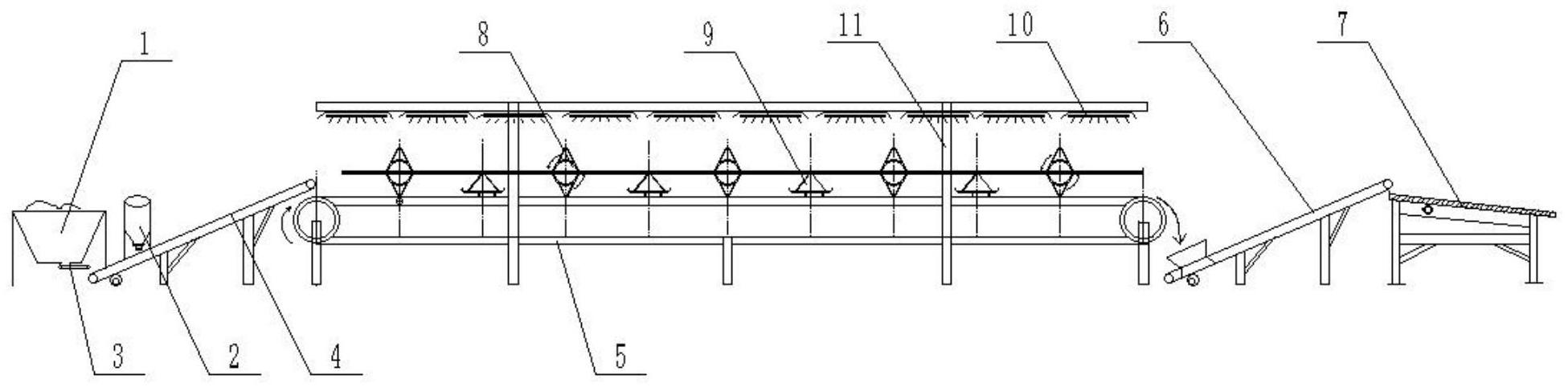

1.一種快速去除污泥物料中PAM的裝置，包括污泥倉(1)，其特征在于：所述污泥倉(1)的一側設置有光敏劑料倉(2)，所述污泥倉(1)的下端連接有第一傳送帶(3)，所述光敏劑料倉(2)的下端連接有第二傳送帶(4)，所述第一傳送帶(3)與第二傳送帶(4)之間依次連接，所述第二傳送帶(4)遠離第一傳送帶(3)的一側連接有第三傳送帶(5)，所述第三傳送帶(5)遠離第二傳送帶(4)的一側連接有第四傳送帶(6)，所述第四傳送帶(6)遠離第三傳送帶(5)的一側連接有過流式超聲波震動床(7)，所述第三傳送帶(5)的上方設置有翻轉撥筒(8)和整流梳料板(9)，所述翻轉撥筒(8)和整流梳料板(9)的上端設置有紫外燈管(10)。
2.根據權利要求1所述的一種快速去除污泥物料中PAM的裝置，其特征在于：所述污泥倉(1)和光敏劑料倉(2)的下端出料口上均連接有電磁閥，所述翻轉撥筒(8)和整流梳料板(9)均安裝在安裝架(11)上，所述翻轉撥筒(8)和整流梳料板(9)依次間隔設置，所述紫外燈管(10)固定安裝在安裝架(11)的頂部上。
3.根據權利要求1所述的一種快速去除污泥物料中PAM的裝置，其特征在于：所述翻轉撥筒(8)包括旋轉筒(12)和撥板(13)，所述撥板(13)固定連接在旋轉筒(12)上，所述旋轉筒(12)旋轉安裝在安裝架(11)上，所述整流梳料板(9)固定安裝在安裝架(11)上，所述整流梳料板(9)的下端固定連接有多個梳料齒(14)。
4.根據權利要求1所述的一種快速去除污泥物料中PAM的裝置，其特征在于：所述紫外燈管(10)采用BUV燈管，BUV燈管的波長為300-400nm，才能更好產生光電效應，紫外燈管(10)采用60w的燈管和配套的鎮流器。
5.一種快速去除污泥物料中PAM的裝置的使用方法，采用如權利要求1-4任意所述的一種快速去除污泥物料中PAM的裝置，其特征在于：包括以下步驟：S1、污泥通過污泥倉(1)進入到第一傳送帶(3)上，污泥接著輸送到第二傳送帶(4)上，光敏劑料倉(2)對在第二傳送帶(4)上的污泥上定量灑出光敏劑；S2、污泥和光敏劑在第三傳送帶(5)上進行傳送，旋轉筒(12)帶動撥板(13)旋轉，撥板(13)將第三傳送帶(5)上的污泥翻轉，通過整流梳料板(9)和其下端的梳料齒(14)使污泥疏松整流，同時通過紫外燈管(10)的紫外光與PAM在污泥內進行全方位的反應；S3、最后污泥通過第四傳送帶(6)進入到超聲波震動床(7)對污泥中的PAM進一步進行消解。
6.根據權利要求5所述的一種快速去除污泥物料中PAM的裝置的使用方法，其特征在于：其中光敏劑的制備方法包括以下步驟：S1、對顆粒氧進行粉碎形成粉狀的顆粒氧，其活性氧含量為13.5％，有效利用率85％計算；S2、加入7水硫酸亞鐵(FeSO4·7H2O)，顆粒氧與硫酸亞鐵的質量比例為7.2:1.4混合，混合均勻后，再加入混合物質量的0.8％的偶氮顏料耐曬品藍色淀(cas號1325-87-7)，要求要求耐曬度在3以下；S3、對三種物料在干燥環境，陰暗環境下、塑料容器中攪拌，進行充分反應待用。
7.根據權利要求5所述的一種快速去除污泥物料中PAM的裝置的使用方法，其特征在于：污泥中PAM量測定的實驗包括：照射時間：時間按照5min，10min，15min，三個時段設計；基本測試方法：取一定量的試樣，在規定溫度、如：25℃，從恩氏粘度計流出200毫升試樣所需的時間與蒸餾水在25℃流出相同體積所需要的時間(秒)之比，用符號Et表示；判別的標準：當被處理后的的物料所用時間為固定，恩氏粘度及Et＝0.5～0.7時，可以判定判定PAM已被去除；功率：時間、功率與粘度的關系曲線；以確定最佳的紫外光照射時間、所需的燈管的功率，在最優條件下降解速率和最佳的降解率；鑒于此，可用數學模型表示。
發明內容
本發明的主要目的在于提供一種快速去除污泥物料中PAM的裝置及其使用方法，可以有效解決上述背景技術中提出污泥資源化利用過程中PAM含量過高的問題，同時該方法還可以使用在選礦廠尾礦的回選上面。
為實現上述目的，本發明采取的技術方案為：
一種快速去除污泥物料中PAM的裝置，包括污泥倉，所述污泥倉的一側設置有光敏劑料倉，所述污泥倉的下端連接有第一傳送帶，所述光敏劑料倉的下端連接有第二傳送帶，所述第一傳送帶與第二傳送帶之間依次連接，所述第二傳送帶遠離第一傳送帶的一側連接有第三傳送帶，所述第三傳送帶遠離第二傳送帶的一側連接有第四傳送帶，所述第四傳送帶遠離第三傳送帶的一側連接有過流式超聲波震動床，所述第三傳送帶的上方設置有翻轉撥筒和整流梳料板，所述翻轉撥筒和整流梳料板的上端設置有紫外燈管。
優選的，所述污泥倉和光敏劑料倉的下端出料口上均連接有電磁閥，所述翻轉撥筒和整流梳料板均安裝在安裝架上，所述翻轉撥筒和整流梳料板依次間隔設置，所述紫外燈管固定安裝在安裝架的頂部上。
優選的，所述翻轉撥筒包括旋轉筒和撥板，所述撥板固定連接在旋轉筒上，所述旋轉筒旋轉安裝在安裝架上，所述整流梳料板固定安裝在安裝架上，所述整流梳料板的下端固定連接有多個梳料齒。
優選的，所述紫外燈管采用BUV燈管，BUV燈管的波長為300-400nm，才能更好產生光電效應，紫外燈管采用60w的燈管和配套的鎮流器。
一種快速去除污泥物料中PAM的裝置的使用方法，包括以下步驟：
S1、污泥通過污泥倉進入到第一傳送帶上，污泥接著輸送到第二傳送帶上，光敏劑料倉對在第二傳送帶上的污泥上定量灑出光敏劑；
S2、污泥和光敏劑在第三傳送帶上進行傳送，旋轉筒帶動撥板旋轉，撥板將第三傳送帶上的污泥翻轉，通過整流梳料板和其下端的梳料齒使污泥疏松整流，同時通過紫外燈管的紫外光與PAM在污泥內進行全方位的反應；
S3、最后污泥通過第四傳送帶進入到超聲波震動床對污泥中的PAM進一步進行消解。
優選的，光敏劑的制備方法包括以下步驟：
S1、對顆粒氧進行粉碎形成粉狀的顆粒氧，其活性氧含量為13.5％，有效利用率85％計算；
S2、加入7水硫酸亞鐵(FeSO4.7H2O)，顆粒氧與硫酸亞鐵的質量比例為7.2:1.4混合，混合均勻后，再加入混合物質量的0.8％的偶氮顏料耐曬品藍色淀(cas號1325-87-7)，要求要求耐曬度在3以下；
S3、對三種物料在干燥環境，陰暗環境下、塑料容器中攪拌，進行充分反應待用。
優選的，污泥中PAM量測定的實驗包括：
照射時間：時間按照5min，10min，15min，三個時段設計；
基本測試方法：取一定量的試樣，在規定溫度、如：25℃，從恩氏粘度計流出200毫升試樣所需的時間與蒸餾水在20℃流出相同體積所需要的時間(秒)之比，用符號Et表示；
判別的標準：當被處理后的的物料所用時間為固定，恩氏粘度及Et＝0.5～0.7時，可以判定判定PAM已被去除；
功率：時間、功率與粘度的關系曲線；以確定最佳的紫外光照射時間、所需的燈管的功率，在最優條件下降解速率和最佳的降解率；鑒于此，可用數學模型表示。
與現有技術相比，本發明具有如下有益效果：
1.本裝置中的污泥在第三傳送帶上進行輸送，在輸送過程中通過紫外燈管去除污泥中的PAM，在紫外燈管照射中，旋轉筒12帶動撥板13旋轉，撥板13將第三傳送帶5上的污泥翻轉，通過整流梳料板9和其下端的梳料齒14使污泥疏松整流，使污泥能更大范圍的受到紫外燈管的照射，提高污泥的處理效率。
2.本裝置光敏劑的制備采用對顆粒氧進行粉碎形成粉狀的顆粒氧，其活性氧含量為13.5％，有效利用率85％計算；加入7水硫酸亞鐵(FeSO4·7H2O)，顆粒氧與硫酸亞鐵的質量比例為7.2:1.4混合，混合均勻后，再加入混合物質量的0.8％的偶氮顏料耐曬品藍色淀(cas號1325-87-7)，要求耐曬度在3以下；對三種物料在干燥環境，陰暗環境下、塑料容器中攪拌，進行充分反應待用以下步驟制成，能夠有效提高吸光率。
3.本裝置中采用恩氏粘度法來測定，對物料前端和后端均用去離子水稀釋至飽和溶液狀態，再細度200目篩分，然后做前后比對，能夠準確的對污泥中PAM的量進行測定。
（發明人：楊恒;楊夢蝶）
