公布日：2023.03.21
申請日：2022.12.13
分類號：B01D5/00(2006.01)I;C02F11/13(2019.01)I
摘要
本發明涉及市政污泥處理設備領域，尤其是涉及一種用于市政污泥再生處理設備的蒸汽回收裝置，其包括下承載板、位于下承載板上方的上承載板、設置于上承載板和下承載板之間的承載桿，上承載板的上表面設置有連通于排氣管的進氣錐斗，上承載板相對進氣錐斗的一側設置有多個進氣閥，下承載板的下表面設置有出氣錐斗，下承載板相對出氣錐斗的一側設置有多個出氣閥，多個進氣閥和多個出氣閥一一對應且之間連通有散熱氣囊，進氣閥和出氣閥均電連接于控制系統。本申請具有水資源被浪費可能性的優點。
權利要求書

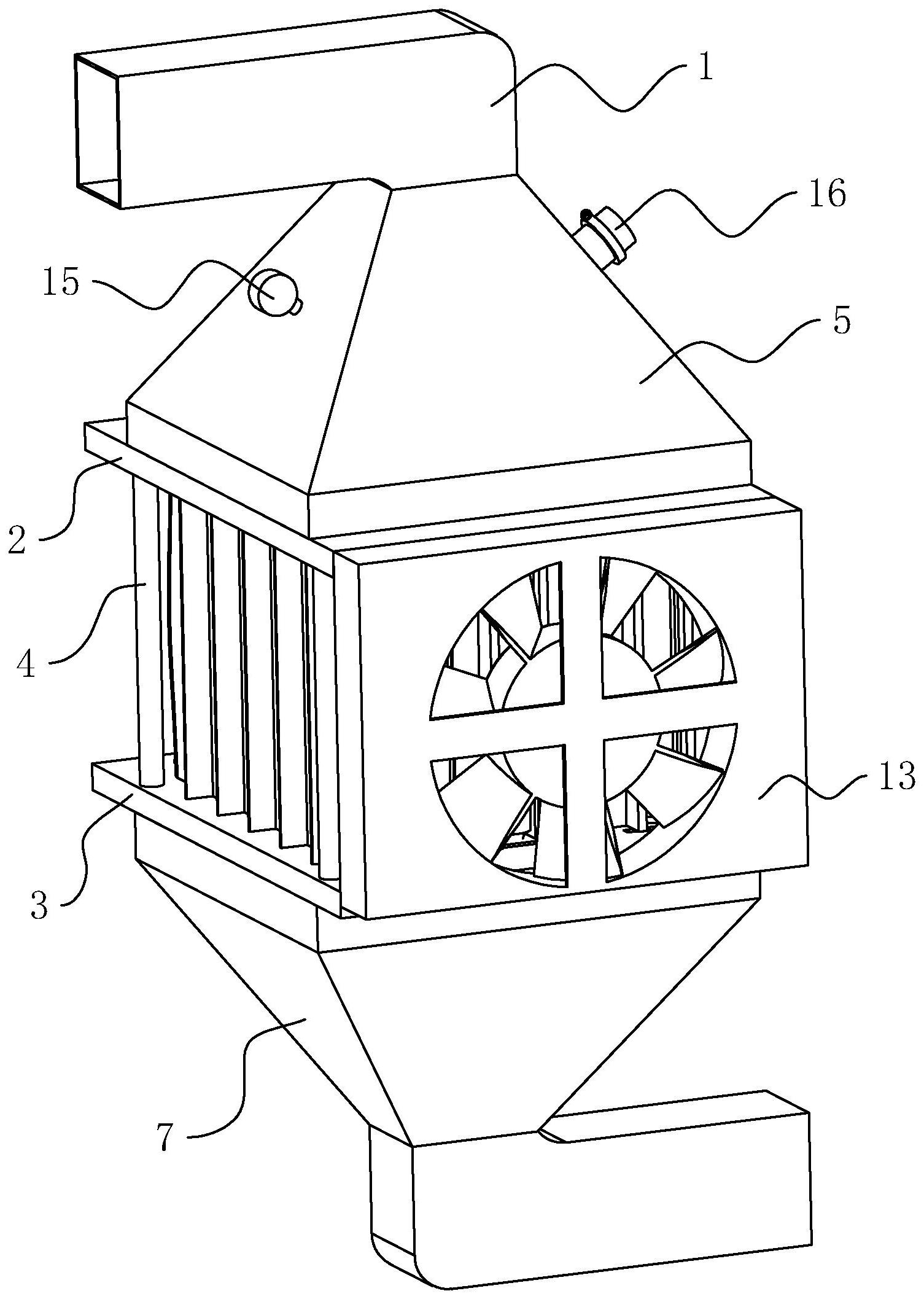

1.一種用于市政污泥再生處理設備的蒸汽回收裝置，其特征在于：包括下承載板(3)、位于所述下承載板(3)上方的上承載板(2)、設置于所述上承載板(2)和所述下承載板(3)之間的承載桿(4)，所述上承載板(2)的上表面設置有連通于排氣管(1)的進氣錐斗(5)，所述上承載板(2)相對所述進氣錐斗(5)的一側設置有多個進氣閥(6)，所述下承載板(3)的下表面設置有出氣錐斗(7)，所述下承載板(3)相對所述出氣錐斗(7)的一側設置有多個出氣閥(8)，多個所述進氣閥(6)和多個所述出氣閥(8)一一對應且之間連通有散熱氣囊(9)，所述進氣閥(6)和所述出氣閥(8)均電連接于控制系統；多個所述散熱氣囊(9)排列呈多排，所述上承載板(2)和所述下承載板(3)之間設置有多組排氣組件，一排所述散熱氣囊(9)對應一個所述排氣組件；所述排氣組件包括兩個相互平行且與所述上承載板(2)、所述下承載板(3)均緊貼的壓板(101)，位于同一排的多個所述散熱氣囊(9)位于對應的兩個所述壓板(101)之間，相互對應的兩個所述壓板(101)上均設有用于磁性相吸的磁條(102)，相互對應的兩個所述壓板(101)上均設有用于磁性相斥的電磁鐵(103)，所述電磁鐵(103)電連接于控制系統；所述上承載板(2)和所述下承載板(3)相對同組多個所述散熱氣囊(9)排列方向的一側設置有吹風機(13)，所述吹風機(13)電連接于控制系統；每個所述排氣組件均對應有檢測組件，所述檢測組件位于所述排氣組件背向所述吹風機(13)的一側，所述檢測組件包括設置于所述上承載板(2)和所述下承載板(3)之間的集氣罩(141)，所述集氣罩(141)朝向和背向所述排氣組件的側壁均開口設置，所述集氣罩(141)的口徑沿著所述吹風機(13)至所述集氣罩(141)的方向逐漸變小，當相對的兩個所述壓板(101)之間的距離最大時，相對的兩個所述壓板(101)配合所述上承載板(2)和所述下承載板(3)恰好將所述集氣罩(141)口徑較大的一端封閉，所述檢測組件還包括鉸接于所述上承載板(2)下表面的偏擺桿(142)、設置在所述下承載板(3)上的接近開關(143)，所述偏擺桿(142)的底端設有感應塊(144)，所述感應塊(144)靠近對應所述集氣罩(141)口徑較小的一端，所述接近開關(143)電連接于控制系統且用于感應所述感應塊(144)。
2.根據權利要求1所述的用于市政污泥再生處理設備的蒸汽回收裝置，其特征在于：所述壓板(101)相對所述上承載板(2)和所述下承載板(3)的兩側均設置有滑塊(11)，所述上承載板(2)和所述下承載板(3)相對的兩側均開有供所述滑塊(11)滑移的滑槽。
3.根據權利要求1所述的用于市政污泥再生處理設備的蒸汽回收裝置，其特征在于：所述進氣錐斗(5)上設有電連接于控制系統的濕度傳感器(15)。
4.根據權利要求1所述的用于市政污泥再生處理設備的蒸汽回收裝置，其特征在于：所述進氣錐斗(5)上設有泄壓閥(16)。
5.根據權利要求2所述的用于市政污泥再生處理設備的蒸汽回收裝置，其特征在于：相互對應的兩個所述壓板(101)相背的側壁上均設置有多個翅片板(17)。
發明內容
為了改善污泥再生處理設備直接排出水蒸氣導致水資源被浪費的可能性，本申請提供一種用于市政污泥再生處理設備的蒸汽回收裝置。
本申請提供的一種用于市政污泥再生處理設備的蒸汽回收裝置采用如下的技術方案：
一種用于市政污泥再生處理設備的蒸汽回收裝置，包括下承載板、位于所述下承載板上方的上承載板、設置于所述上承載板和所述下承載板之間的承載桿，所述上承載板的上表面設置有連通于排氣管的進氣錐斗，所述上承載板相對所述進氣錐斗的一側設置有多個進氣閥，所述下承載板的下表面設置有出氣錐斗，所述下承載板相對所述出氣錐斗的一側設置有多個出氣閥，多個所述進氣閥和多個所述出氣閥一一對應且之間連通有散熱氣囊，所述進氣閥和所述出氣閥均電連接于控制系統。
通過采用上述技術方案，排氣管將混合氣通入進氣錐斗內，控制系統依次打開進氣閥，混合氣進入散熱氣囊內，散熱氣囊發生膨脹，之后控制系統關閉進氣閥。散熱氣囊內水蒸氣的熱量自動散發至外界，水蒸氣重新液化呈液態水，此時控制系統打開出氣閥，空氣和液態水通過出氣閥一同排出。通過上述的結構，對水蒸氣實現散熱回收，以此減小了水資源被浪費的可能性。
可選的，多個所述散熱氣囊排列呈多排，所述上承載板和所述下承載板之間設置有多組排氣組件，一排所述散熱氣囊對應一個所述排氣組件；所述排氣組件包括兩個相互平行且與所述上承載板、所述下承載板均緊貼的壓板，位于同一排的多個所述散熱氣囊位于對應的兩個所述壓板之間，相互對應的兩個所述壓板上均設有用于磁性相吸的磁條，相互對應的兩個所述壓板上均設有用于磁性相斥的電磁鐵，所述電磁鐵電連接于控制系統。
通過采用上述技術方案，向散熱氣囊內充入混合氣之前，控制系統對電磁鐵實現通電，相對的兩個壓板在電磁鐵相斥力的作用下，克服磁鐵之間的相吸力，相對的兩個壓板相背遠離。當散熱氣囊內的水蒸氣全部液化成水后，控制系統對電磁鐵實現斷電，相對的兩個壓板在磁鐵的相吸作用下相互靠近，以此將對應散熱氣囊內的空氣和液態水全部擠出，以此有利于增大散熱氣囊可裝載混合氣的量，有利于提高水蒸氣的散熱回收效率。
可選的，所述壓板相對所述上承載板和所述下承載板的兩側均設置有滑塊，所述上承載板和所述下承載板相對的兩側均開有供所述滑塊滑移的滑槽。
通過采用上述技術方案，滑塊與滑槽配合，對壓板的相對運動起導向的作用，有利于提高壓板運動過程中的穩定性。
可選的，所述上承載板和所述下承載板相對同組多個所述散熱氣囊排列方向的一側設置有吹風機，所述吹風機電連接于控制系統。
通過采用上述技術方案，控制系統啟動吹風機，水風機將氣流吹向散熱氣囊，以此有利于提高散熱氣囊內水蒸氣的散熱效率。
可選的，每個所述排氣組件均對應有檢測組件，所述檢測組件位于所述排氣組件背向所述吹風機的一側，所述檢測組件包括設置于所述上承載板和所述下承載板之間的集氣罩，所述集氣罩朝向和背向所述排氣組件的側壁均開口設置，所述集氣罩的口徑沿著所述吹風機至所述集氣罩的方向逐漸變小，當相對的兩個所述壓板之間的距離最大時，相對的兩個所述壓板配合所述上承載板和所述下承載板恰好將所述集氣罩口徑較大的一端封閉，所述檢測組件還包括鉸接于所述上承載板下表面的偏擺桿、設置在所述下承載板上的接近開關，所述偏擺桿的底端設有感應塊，所述感應塊靠近對應所述集氣罩口徑較小的一端，所述接近開關電連接于控制系統且用于感應所述感應塊。
通過采用上述技術方案，水蒸氣液化的過程中，散熱氣囊的膨脹程度會(huì )逐漸變小，以此散熱氣囊與壓板之間會(huì )產生間隙。當同一排的多個散熱氣囊均與對應的壓板之間產生間隙時，吹風機吹出的氣流能夠從對應的兩個壓板之間流入集氣罩，從而從集氣罩口徑較小的一端噴出，從而吹動偏擺桿轉動，偏轉桿帶動感應快脫離接近開關的感應范圍，以此接近開關發出電信號給控制系統，說明對應的散熱氣囊內的水蒸氣已經全部液化，可以進行下一次的散熱，確保散熱氣囊再次進氣之前，之前散熱氣囊內的水蒸氣完全液化。
可選的，所述進氣錐斗上設有電連接于控制系統的濕度傳感器。
通過采用上述技術方案，濕度傳感器能夠實時檢測進氣錐斗內混合氣的濕度，以此控制系統能夠計算出向散熱氣囊內充入混合氣的最合適的量，以此減小了水蒸氣全部液化成水，散熱氣囊卻依然與壓板、上承載板和下承載板緊貼的可能性。
可選的，所述進氣錐斗上設有泄壓閥。
通過采用上述技術方案，當進氣錐斗內氣壓過大時，泄壓閥會(huì )自動排出混合氣，以此減小了進氣錐斗因氣壓過大而裂開的可能性。
可選的，相互對應的兩個所述壓板相背的側壁上均設置有多個翅片板。
通過采用上述技術方案，翅片板的設置增大了與外界空氣的接觸面積，以此使得壓板上的熱量能夠快速散發。
綜上所述，本申請包括以下至少一種有益技術效果：
1.排氣管將混合氣通入進氣錐斗內，控制系統依次打開進氣閥，混合氣進入散熱氣囊內，散熱氣囊發生膨脹，之后控制系統關閉進氣閥。散熱氣囊內水蒸氣的熱量自動散發至外界，水蒸氣重新液化呈液態水，此時控制系統打開出氣閥，空氣和液態水通過出氣閥一同排出。通過上述的結構，對水蒸氣實現散熱回收，以此減小了水資源被浪費的可能性；
2.向散熱氣囊內充入混合氣之前，控制系統對電磁鐵實現通電，相對的兩個壓板在電磁鐵相斥力的作用下，克服磁鐵之間的相吸力，相對的兩個壓板相背遠離。當散熱氣囊內的水蒸氣全部液化成水后，控制系統對電磁鐵實現斷電，相對的兩個壓板在磁鐵的相吸作用下相互靠近，以此將對應散熱氣囊內的空氣和液態水全部擠出，以此有利于增大散熱氣囊可裝載混合氣的量，有利于提高水蒸氣的散熱回收效率；
3.濕度傳感器能夠實時檢測進氣錐斗內混合氣的濕度，以此控制系統能夠計算出向散熱氣囊內充入混合氣的最合適的量，以此減小了水蒸氣全部液化成水，散熱氣囊卻依然與壓板、上承載板和下承載板緊貼的可能性。
（發明人：闞建軍;蔣祿琛;黃韜）
