公布日：2023.12.01
申請日：2023.08.22
分類號：C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I
摘要
本發明公開了一種便于處理污水中殘渣的污水處理裝置，屬于污水處理技術領域。一種便于處理污水中殘渣的污水處理裝置，包括處理箱，所述處理箱的上方設置有污水入口和藥劑入口，且處理箱的內腔連接有隔板，所述隔板的外側設置有攪拌組件，所述處理箱位于隔板處開設有污水出口，所述污水出口的內腔轉動連接有門板，所述處理箱的內腔位于隔板的上方連接有安裝框。本便于處理污水中殘渣的污水處理裝置，通過設置清理組件，使得該裝置在對污水進行攪拌時，能夠自動控制螺紋桿一轉動，從而使得連接板帶動清理刷同步移動，使得清理刷對濾網上方的殘渣進行清理，避免殘渣堵塞濾網，從而提高了該裝置的污水處理效果，提高了該裝置的實用性能。
權利要求書

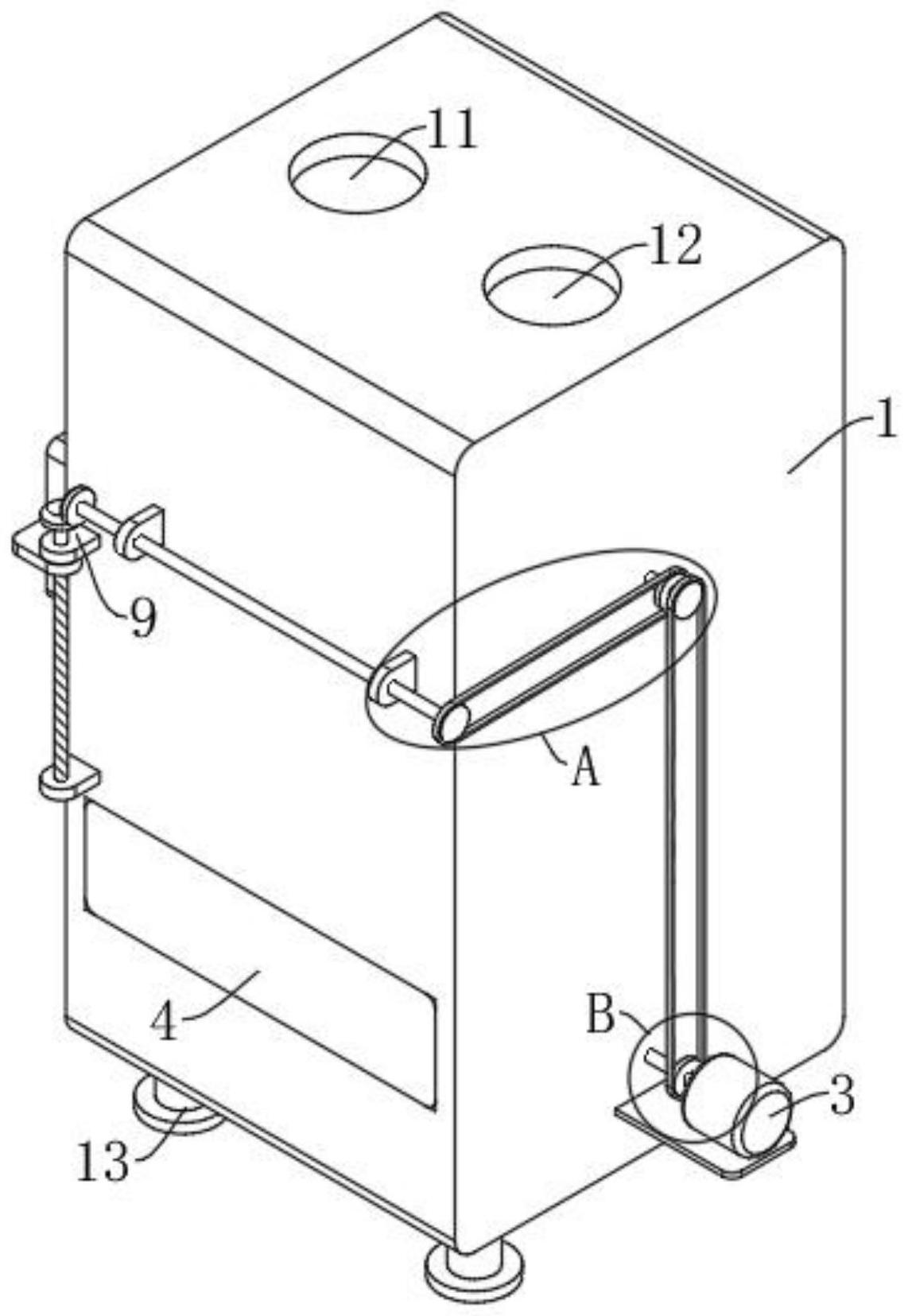

1.一種便于處理污水中殘渣的污水處理裝置，包括處理箱(1)，其特征在于：所述處理箱(1)的上方設置有污水入口(11)和藥劑入口(12)，且處理箱(1)的內腔連接有隔板(2)，所述隔板(2)的外側設置有攪拌組件(3)，所述處理箱(1)位于隔板(2)處開設有污水出口(4)，所述污水出口(4)的內腔轉動連接有門板(5)，所述處理箱(1)的內腔位于隔板(2)的上方連接有安裝框(6)，所述安裝框(6)的內腔連接有濾網(7)，且安裝框(6)的上方設置有清理組件(8)，所述清理組件(8)貫穿處理箱(1)并與攪拌組件(3)相連接，所述處理箱(1)位于安裝框(6)處開設有殘渣出口(10)，所述殘渣出口(10)的外側設置有出渣組件(9)，所述出渣組件(9)設置于處理箱(1)的外側并與清理組件(8)相連接。
2.根據權利要求1所述的一種便于處理污水中殘渣的污水處理裝置，其特征在于：所述攪拌組件(3)包括設置于隔板(2)下方的驅動軸一(31)，所述驅動軸一(31)的底端與處理箱(1)轉動連接，且驅動軸一(31)的外側連接有齒輪一(32)，所述齒輪一(32)的外側嚙合若干有齒輪二(33)，所述齒輪二(33)的中部貫穿連接有驅動軸二(34)，所述驅動軸二(34)的兩端分別與處理箱(1)和隔板(2)轉動連接，所述驅動軸一(31)和驅動軸二(34)分別貫穿隔板(2)并連接有轉盤一(35)和轉盤二(37)，所述轉盤一(35)和轉盤二(37)的上方分別連接有主攪拌軸(36)和副攪拌軸(38)，所述驅動軸一(31)位于齒輪一(32)上方設置有驅動組件。
3.根據權利要求2所述的一種便于處理污水中殘渣的污水處理裝置，其特征在于：所述驅動組件包括設置于處理箱(1)外側的安裝板(39)，所述安裝板(39)的上方安裝有電機(310)，所述電機(310)的輸出軸上連接有連接桿(311)，所述連接桿(311)遠離電機(310)的一端延伸至處理箱(1)的內腔并連接有主動錐輪一(313)，所述主動錐輪一(313)的外側嚙合有從動錐輪一(314)，所述從動錐輪一(314)與驅動軸一(31)相連接，所述連接桿(311)的外側連接有安裝座(312)，所述安裝座(312)與隔板(2)相連接。
4.根據權利要求1所述的一種便于處理污水中殘渣的污水處理裝置，其特征在于：所述清理組件(8)包括轉動連接于處理箱(1)內壁上的螺紋桿一(81)，所述螺紋桿一(81)遠離殘渣出口(10)的一端貫穿處理箱(1)并連接有傳動組件，且螺紋桿一(81)的外側連接有螺紋座(82)，所述螺紋座(82)的下方連接有連接板(83)，所述連接板(83)的下方連接有清理刷(84)，且連接板(83)位于螺紋座(82)兩側的上方連接有活動座(85)，所述活動座(85)的外側貫穿連接有導向桿(86)，所述導向桿(86)的兩端均與處理箱(1)相連接。
5.根據權利要求4所述的一種便于處理污水中殘渣的污水處理裝置，其特征在于：所述驅動組件包括設置于處理箱(1)外側的連接軸(88)，所述連接軸(88)的一端貫穿處理箱(1)并與螺紋桿一(81)相連接，且連接軸(88)的另一端連接有從動輪一(89)，所述從動輪一(89)的外側套設有皮帶一(810)，且從動輪一(89)通過皮帶一(810)連接有主動輪一(811)，所述主動輪一(811)與連接桿(311)相連接。
6.根據權利要求4所述的一種便于處理污水中殘渣的污水處理裝置，其特征在于：所述螺紋桿一(81)和導向桿(86)的上方均設置有弧形板(87)，所述弧形板(87)的兩側均與處理箱(1)相連接。
7.根據權利要求1所述的一種便于處理污水中殘渣的污水處理裝置，其特征在于：所述出渣組件(9)包括設置于殘渣出口(10)外側的擋板(91)，所述擋板(91)的一側連接有連接塊(92)，所述連接塊(92)的外側貫穿連接有螺紋桿二(93)，所述螺紋桿二(93)的兩端均連接有連接座(94)，兩個所述連接座(94)均與處理箱(1)相連接，且其中一個連接座(94)的外側連接有聯動組件，所述聯動組件與連接軸(88)相連接，所述擋板(91)遠離連接塊(92)的一側連接有連接耳(95)，所述連接耳(95)的外側貫穿連接有限位桿(96)，所述限位桿(96)的兩端均連接有固定座(97)，所述固定座(97)與處理箱(1)相連接。
8.根據權利要求7所述的一種便于處理污水中殘渣的污水處理裝置，其特征在于：所述聯動組件包括設置于處理箱(1)外側的兩個軸承座(98)，兩個所述軸承座(98)之間轉動連接有轉動桿(99)，所述轉動桿(99)的一端貫穿軸承座(98)并連接有主動錐輪二(910)，所述主動錐輪二(910)的外側嚙合有從動錐輪二(911)，所述從動錐輪二(911)下方的中部連接有固定軸(912)，所述固定軸(912)遠離從動錐輪二(911)的一端貫穿連接座(94)并與螺紋桿二(93)相連接，所述轉動桿(99)遠離主動錐輪二(910)的一端貫穿軸承座(98)并連接有從動輪二(913)，所述從動輪二(913)的外側套設有皮帶二(914)，且從動輪二(913)通過皮帶二(914)連接有主動輪二(915)，所述主動輪二(915)與連接軸(88)相連接。
9.根據權利要求1所述的一種便于處理污水中殘渣的污水處理裝置，其特征在于：所述處理箱(1)的下方設置有支撐腳(13)。
發明內容
本發明的目的在于提供一種便于處理污水中殘渣的污水處理裝置，以解決上述背景技術中提出的問題。
一種便于處理污水中殘渣的污水處理裝置，包括處理箱，所述處理箱的上方設置有污水入口和藥劑入口，且處理箱的內腔連接有隔板，所述隔板的外側設置有攪拌組件，所述處理箱位于隔板處開設有污水出口，所述污水出口的內腔轉動連接有門板，所述處理箱的內腔位于隔板的上方連接有安裝框，所述安裝框的內腔連接有濾網，且安裝框的上方設置有清理組件，所述清理組件貫穿處理箱并與攪拌組件相連接，所述處理箱位于安裝框處開設有殘渣出口，所述殘渣出口的外側設置有出渣組件，所述出渣組件設置于處理箱的外側并與清理組件相連接。
優選的，所述攪拌組件包括設置于隔板下方的驅動軸一，所述驅動軸一的底端與處理箱轉動連接，且驅動軸一的外側連接有齒輪一，所述齒輪一的外側嚙合若干有齒輪二，所述齒輪二的中部貫穿連接有驅動軸二，所述驅動軸二的兩端分別與處理箱和隔板轉動連接，所述驅動軸一和驅動軸二分別貫穿隔板并連接有轉盤一和轉盤二，所述轉盤一和轉盤二的上方分別連接有主攪拌軸和副攪拌軸，所述驅動軸一位于齒輪一上方設置有驅動組件。
優選的，所述驅動組件包括設置于處理箱外側的安裝板，所述安裝板的上方安裝有電機，所述電機的輸出軸上連接有連接桿，所述連接桿遠離電機的一端延伸至處理箱的內腔并連接有主動錐輪一，所述主動錐輪一的外側嚙合有從動錐輪一，所述從動錐輪一與驅動軸一相連接，所述連接桿的外側連接有安裝座，所述安裝座與隔板相連接。
優選的，所述清理組件包括轉動連接于處理箱內壁上的螺紋桿一，所述螺紋桿一遠離殘渣出口的一端貫穿處理箱并連接有傳動組件，且螺紋桿一的外側連接有螺紋座，所述螺紋座的下方連接有連接板，所述連接板的下方連接有清理刷，且連接板位于螺紋座兩側的上方連接有活動座，所述活動座的外側貫穿連接有導向桿，所述導向桿的兩端均與處理箱相連接。
優選的，所述驅動組件包括設置于處理箱外側的連接軸，所述連接軸的一端貫穿處理箱并與螺紋桿一相連接，且連接軸的另一端連接有從動輪一，所述從動輪一的外側套設有皮帶一，且從動輪一通過皮帶一連接有主動輪一，所述主動輪一與連接桿相連接。
優選的，所述螺紋桿一和導向桿的上方均設置有弧形板，所述弧形板的兩側均與處理箱相連接。
優選的，所述出渣組件包括設置于殘渣出口外側的擋板，所述擋板的一側連接有連接塊，所述連接塊的外側貫穿連接有螺紋桿二，所述螺紋桿二的兩端均連接有連接座，兩個所述連接座均與處理箱相連接，且其中一個連接座的外側連接有聯動組件，所述聯動組件與連接軸相連接，所述擋板遠離連接塊的一側連接有連接耳，所述連接耳的外側貫穿連接有限位桿，所述限位桿的兩端均連接有固定座，所述固定座與處理箱相連接。
優選的，所述聯動組件包括設置于處理箱外側的兩個軸承座，兩個所述軸承座之間轉動連接有轉動桿，所述轉動桿的一端貫穿軸承座并連接有主動錐輪二，所述主動錐輪二的外側嚙合有從動錐輪二，所述從動錐輪二下方的中部連接有固定軸，所述固定軸遠離從動錐輪二的一端貫穿連接座并與螺紋桿二相連接，所述轉動桿遠離主動錐輪二的一端貫穿軸承座并連接有從動輪二，所述從動輪二的外側套設有皮帶二，且從動輪二通過皮帶二連接有主動輪二，所述主動輪二與連接軸相連接。
優選的，所述處理箱的下方設置有支撐腳。
相比于現有技術，本發明的優點在于：
1)、本發明中，通過設置攪拌組件，使得該裝置能夠通過控制電機工作，從而使得主攪拌軸和副攪拌軸對污水和處理劑進行攪拌，使得污水和處理劑能夠加速混合，從而加快處理劑對污水的處理效率，進而提高了該裝置的工作效率，有效的提高了該裝置的實用性能。
2)、本發明中，通過設置清理組件，使得該裝置在對污水進行攪拌時，能夠自動控制螺紋桿一轉動，從而使得連接板帶動清理刷同步移動，使得清理刷對濾網上方的殘渣進行清理，避免殘渣堵塞濾網，從而提高了該裝置的污水處理效果，進一步提高了該裝置的實用性能。
3)、本發明中，通過設置出渣組件，使得該裝置在對濾網上方的殘渣進行清理時，能夠自動控制擋板向下移動，從而使得清理刷通過殘渣出口將殘渣排出，防止殘渣堆積在濾網上，導致影響濾網的過濾效果，從而進一步提高了該裝置的污水處理效果，同時，也便于對殘渣進行集中處理。
（發明人：萬天鵬;曾照林;沈雪）
