公布日：2023.04.11
申請日：2022.11.17
分類號：C02F5/08(2023.01)I;G01N33/18(2006.01)I;C02F103/18(2006.01)N
摘要
本申請提供一種脫硫廢水軟化處理系統、脫硫廢水軟化控制方法及裝置，涉及環境治理技術領域。本申請通過軟化控制設備控制第一輸液泵和第一注液泵各自將待處理脫硫廢水和第一軟化劑溶液注入到第一軟化箱內，而后根據水質監測設備監測到的第一軟化箱在對應出水口處的水質狀況，控制第二輸液泵將第一軟化箱內的經水質軟化反應得到的一級軟化液體傳輸到第二軟化箱內，并控制第二注液泵將第二軟化劑溶液注入到第二軟化箱內，最后根據水質監測設備監測到的第二軟化箱在對應出水口處的水質狀況，控制排液泵抽取第二軟化箱內的經水質軟化反應得到的二級軟化液體進行排放，從而在脫硫廢水排放前針對脫硫廢水自動且有效地執行多重水體軟化處理。
權利要求書
1.一種脫硫廢水軟化處理系統，其特征在于，所述處理系統包括第一軟化箱、第二軟化箱、第一輸液泵、第一注液泵、第二輸液泵、第二注液泵、水質監測設備、排液泵及軟化控制設備，其中所述水質監測設備用于監測所述第一軟化箱和所述第二軟化箱各自在對應出水口處的水質狀況；所述第一輸液泵的出液口與所述第一軟化箱的進水口連通，所述第一注液泵的出液口與所述第一軟化箱的軟化劑注入口連通，其中所述第一輸液泵用于將待處理脫硫廢水輸入到所述第一軟化箱內，所述第一注液泵用于將第一軟化劑溶液注入到所述第一軟化箱內，使第一軟化箱內的待處理脫硫廢水和第一軟化劑溶液產生水質軟化反應；所述第二輸液泵的進液口與所述第一軟化箱的出水口連通，所述第二輸液泵的出液口與所述第二軟化箱的進水口連通，用于將所述第一軟化箱內的經水質軟化反應得到的一級軟化液體傳輸到所述第二軟化箱內；所述第二注液泵的出液口與所述第二軟化箱的軟化劑注入口連通，用于將第二軟化劑溶液注入到所述第二軟化箱內，使第二軟化箱內的一級軟化液體和第二軟化劑溶液產生水質軟化反應；所述排液泵的進液口與所述第二軟化箱的出水口連通，用于抽取所述第二軟化箱內的經水質軟化反應得到的二級軟化液體進行排放；所述軟化控制設備與所述第一輸液泵、所述第一注液泵、所述第二輸液泵、所述第二注液泵、所述水質監測設備及所述排液泵分別電性連接，用于根據所述水質監測設備監測到的所述第一軟化箱和所述第二軟化箱各自在對應出水口處的水質狀況，控制所述第一輸液泵、所述第一注液泵、所述第二輸液泵、所述第二注液泵及所述排液泵各自的運行狀況。
2.根據權利要求1所述的處理系統，其特征在于，針對所述第一軟化箱和所述第二軟化箱中任意一個軟化箱，該軟化箱的進水口設置在該軟化箱外側表面的底部位置處，該軟化箱的出水口設置在該軟化箱外側表面的頂部位置處。
3.根據權利要求2所述的處理系統，其特征在于，針對所述第一軟化箱和所述第二軟化箱中任意一個軟化箱，該軟化箱的軟化劑注入口設置在該軟化箱外側表面的底部位置處。
4.根據權利要求2或3所述的處理系統，其特征在于，針對所述第一軟化箱和所述第二軟化箱中任意一個軟化箱，該軟化箱內設置有過濾組件，所述過濾組件設置在該軟化箱內的處于進水口和出水口之間的空間內，用于對水質軟化反應過程產生的沉淀物進行過濾。
5.根據權利要求4所述的處理系統，其特征在于，所述過濾組件包括多個濾液擋板，所述多個濾液擋板傾斜地安裝在對應軟化箱的內壁上，所述多個濾液擋板互不抵接；或者，所述過濾組件包括多層過濾網，所述多層過濾網相互間隔地安裝在對應軟化箱內。
6.根據權利要求1所述的處理系統，其特征在于，所述第一軟化劑溶液為碳酸鈉溶液，所述第二軟化劑溶液為氫氧化鈉溶液。
7.一種脫硫廢水軟化控制方法，其特征在于，應用于權利要求1-6中任意一項所述的脫硫廢水軟化處理系統所包括的軟化控制設備，所述控制方法包括：控制第一輸液泵向第一軟化箱輸入待處理脫硫廢水，并控制第一注液泵向所述第一軟化箱注入第一軟化劑溶液進行水質軟化反應；在水質監測設備監測到所述第一軟化箱在對應出水口處的水質狀況符合第一排水條件的情況下，控制第二輸液泵按照第一預設液體量從所述第一軟化箱抽取經水質軟化反應得到的一級軟化液體輸入到第二軟化箱內，并控制第二注液泵向所述第二軟化箱注入第二軟化劑溶液進行水質軟化反應；在所述水質監測設備監測到所述第二軟化箱在對應出水口處的水質狀況符合第二排水條件的情況下，控制排液泵按照第二預設液體量從所述第二軟化箱抽取經水質軟化反應得到的二級軟化液體進行排放。
8.根據權利要求7所述的控制方法，其特征在于，所述控制方法還包括：在所述第二輸液泵已經按照第一預設液體量從所述第一軟化箱處抽取經一級軟化液體輸入到所述第二軟化箱內的情況下，控制所述第一輸液泵向第一軟化箱輸入待處理脫硫廢水，并控制第一注液泵向所述第一軟化箱注入第一軟化劑溶液進行水質軟化反應。
9.一種脫硫廢水軟化控制裝置，其特征在于，應用于權利要求1-6中任意一項所述的脫硫廢水軟化處理系統所包括的軟化控制設備，所述控制裝置包括：第一軟化調度模塊，用于控制第一輸液泵向第一軟化箱輸入待處理脫硫廢水，并控制第一注液泵向所述第一軟化箱注入第一軟化劑溶液進行水質軟化反應；第二軟化調度模塊，用于在水質監測設備監測到所述第一軟化箱在對應出水口處的水質狀況符合第一排水條件的情況下，控制第二輸液泵按照第一預設液體量從所述第一軟化箱抽取經水質軟化反應得到的一級軟化液體輸入到第二軟化箱內，并控制第二注液泵向所述第二軟化箱注入第二軟化劑溶液進行水質軟化反應；液體排放調度模塊，用于在所述水質監測設備監測到所述第二軟化箱在對應出水口處的水質狀況符合第二排水條件的情況下，控制排液泵按照第二預設液體量從所述第二軟化箱抽取經水質軟化反應得到的二級軟化液體進行排放。
10.根據權利要求9所述的控制裝置，其特征在于，所述第一軟化調度模塊，還用于在所述第二輸液泵已經按照第一預設液體量從所述第一軟化箱處抽取經一級軟化液體輸入到所述第二軟化箱內的情況下，控制所述第一輸液泵向第一軟化箱輸入待處理脫硫廢水，并控制第一注液泵向所述第一軟化箱注入第一軟化劑溶液進行水質軟化反應。
發明內容
有鑒于此，本申請的目的在于提供一種脫硫廢水軟化處理系統、脫硫廢水軟化控制方法及裝置，能夠針對脫硫廢水自動執行多重水體軟化處理，以降低最終軟化處理得到的廢水在排放時的水體環境影響，提高環境治理效率及環境治理效果。
為了實現上述目的，本申請實施例采用的技術方案如下：

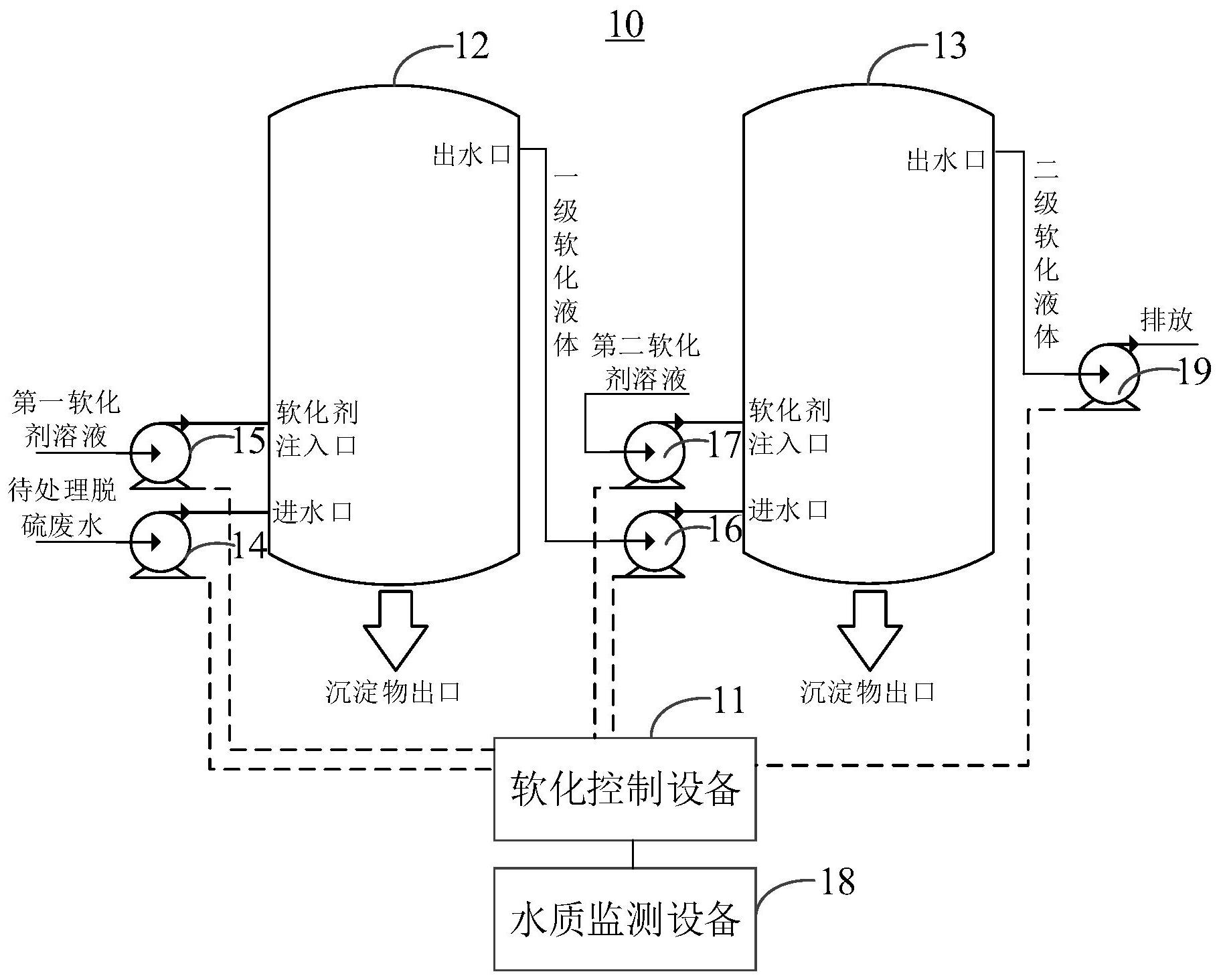

第一方面，本申請提供一種脫硫廢水軟化處理系統，所述處理系統包括第一軟化箱、第二軟化箱、第一輸液泵、第一注液泵、第二輸液泵、第二注液泵、水質監測設備、排液泵及軟化控制設備，其中所述水質監測設備用于監測所述第一軟化箱和所述第二軟化箱各自在對應出水口處的水質狀況；
所述第一輸液泵的出液口與所述第一軟化箱的進水口連通，所述第一注液泵的出液口與所述第一軟化箱的軟化劑注入口連通，其中所述第一輸液泵用于將待處理脫硫廢水輸入到所述第一軟化箱內，所述第一注液泵用于將第一軟化劑溶液注入到所述第一軟化箱內，使第一軟化箱內的待處理脫硫廢水和第一軟化劑溶液產生水質軟化反應；
所述第二輸液泵的進液口與所述第一軟化箱的出水口連通，所述第二輸液泵的出液口與所述第二軟化箱的進水口連通，用于將所述第一軟化箱內的經水質軟化反應得到的一級軟化液體傳輸到所述第二軟化箱內；
所述第二注液泵的出液口與所述第二軟化箱的軟化劑注入口連通，用于將第二軟化劑溶液注入到所述第二軟化箱內，使第二軟化箱內的一級軟化液體和第二軟化劑溶液產生水質軟化反應；
所述排液泵的進液口與所述第二軟化箱的出水口連通，用于抽取所述第二軟化箱內的經水質軟化反應得到的二級軟化液體進行排放；
所述軟化控制設備與所述第一輸液泵、所述第一注液泵、所述第二輸液泵、所述第二注液泵、所述水質監測設備及所述排液泵分別電性連接，用于根據所述水質監測設備監測到的所述第一軟化箱和所述第二軟化箱各自在對應出水口處的水質狀況，控制所述第一輸液泵、所述第一注液泵、所述第二輸液泵、所述第二注液泵及所述排液泵各自的運行狀況。
在可選的實施方式中，針對所述第一軟化箱和所述第二軟化箱中任意一個軟化箱，該軟化箱的進水口設置在該軟化箱外側表面的底部位置處，該軟化箱的出水口設置在該軟化箱外側表面的頂部位置處。
在可選的實施方式中，針對所述第一軟化箱和所述第二軟化箱中任意一個軟化箱，該軟化箱的軟化劑注入口設置在該軟化箱外側表面的底部位置處。
在可選的實施方式中，針對所述第一軟化箱和所述第二軟化箱中任意一個軟化箱，該軟化箱內設置有過濾組件，所述過濾組件設置在該軟化箱內的處于進水口和出水口之間的空間內，用于對水質軟化反應過程產生的沉淀物進行過濾。
在可選的實施方式中，所述過濾組件包括多個濾液擋板，所述多個濾液擋板傾斜地安裝在對應軟化箱的內壁上，所述多個濾液擋板互不抵接；
或者，所述過濾組件包括多層過濾網，所述多層過濾網相互間隔地安裝在對應軟化箱內。
在可選的實施方式中，所述第一軟化劑溶液為碳酸鈉溶液，所述第二軟化劑溶液為氫氧化鈉溶液。
第二方面，本申請提供一種脫硫廢水軟化控制方法，應用于前述實施方式中任意一項所述的脫硫廢水軟化處理系統所包括的軟化控制設備，所述控制方法包括：
控制第一輸液泵向第一軟化箱輸入待處理脫硫廢水，并控制第一注液泵向所述第一軟化箱注入第一軟化劑溶液進行水質軟化反應；
在水質監測設備監測到所述第一軟化箱在對應出水口處的水質狀況符合第一排水條件的情況下，控制第二輸液泵按照第一預設液體量從所述第一軟化箱抽取經水質軟化反應得到的一級軟化液體輸入到第二軟化箱內，并控制第二注液泵向所述第二軟化箱注入第二軟化劑溶液進行水質軟化反應；
在所述水質監測設備監測到所述第二軟化箱在對應出水口處的水質狀況符合第二排水條件的情況下，控制排液泵按照第二預設液體量從所述第二軟化箱抽取經水質軟化反應得到的二級軟化液體進行排放。
在可選的實施方式中，所述控制方法還包括：
在所述第二輸液泵已經按照第一預設液體量從所述第一軟化箱處抽取經一級軟化液體輸入到所述第二軟化箱內的情況下，控制所述第一輸液泵向第一軟化箱輸入待處理脫硫廢水，并控制第一注液泵向所述第一軟化箱注入第一軟化劑溶液進行水質軟化反應。
第三方面，本申請提供一種脫硫廢水軟化控制裝置，應用于前述實施方式中任意一項所述的脫硫廢水軟化處理系統所包括的軟化控制設備，所述控制裝置包括：
第一軟化調度模塊，用于控制第一輸液泵向第一軟化箱輸入待處理脫硫廢水，并控制第一注液泵向所述第一軟化箱注入第一軟化劑溶液進行水質軟化反應；
第二軟化調度模塊，用于在水質監測設備監測到所述第一軟化箱在對應出水口處的水質狀況符合第一排水條件的情況下，控制第二輸液泵按照第一預設液體量從所述第一軟化箱抽取經水質軟化反應得到的一級軟化液體輸入到第二軟化箱內，并控制第二注液泵向所述第二軟化箱注入第二軟化劑溶液進行水質軟化反應；
液體排放調度模塊，用于在所述水質監測設備監測到所述第二軟化箱在對應出水口處的水質狀況符合第二排水條件的情況下，控制排液泵按照第二預設液體量從所述第二軟化箱抽取經水質軟化反應得到的二級軟化液體進行排放。
在可選的實施方式中，所述第一軟化調度模塊，還用于在所述第二輸液泵已經按照第一預設液體量從所述第一軟化箱處抽取經一級軟化液體輸入到所述第二軟化箱內的情況下，控制所述第一輸液泵向第一軟化箱輸入待處理脫硫廢水，并控制第一注液泵向所述第一軟化箱注入第一軟化劑溶液進行水質軟化反應。
在此情況下，本申請實施例的有益效果可以包括以下內容：
本申請通過軟化控制設備控制第一輸液泵將待處理脫硫廢水輸入到第一軟化箱內，并控制第一注液泵將第一軟化劑溶液注入到第一軟化箱內，使第一軟化箱內的待處理脫硫廢水和第一軟化劑溶液產生水質軟化反應，而后根據水質監測設備監測到的第一軟化箱在對應出水口處的水質狀況，控制第二輸液泵將第一軟化箱內的經水質軟化反應得到的一級軟化液體傳輸到第二軟化箱內，并控制第二注液泵將第二軟化劑溶液注入到第二軟化箱內，使第二軟化箱內的一級軟化液體和第二軟化劑溶液產生水質軟化反應，最后根據水質監測設備監測到的第二軟化箱各自在對應出水口處的水質狀況，控制排液泵抽取第二軟化箱內的經水質軟化反應得到的二級軟化液體進行排放，從而針對脫硫廢水自動且有效地執行多重水體軟化處理，以降低最終軟化處理得到的廢水在排放時的水體環境影響，提高環境治理效率及環境治理效果。
（發明人：廖海清;周興玄;楊芳;紀美辰;馮冬霞;潘婷;王芊芊）
