公布日：2023.11.24
申請日：2023.09.09
分類號：C02F3/28(2023.01)I;C02F1/28(2023.01)I;C02F1/52(2023.01)I;C02F1/66(2023.01)I;C02F103/06(2006.01)N;C02F103/10(2006.01)N
摘要
本發明公開了一種酸性礦山廢水和城鎮污水的聯合深度處理裝置與方法，包括：城鎮污水儲存區，均質調節區，可滲透反應墻區與自動化控制區。本發明將酸性礦山廢水和城鎮污水耦合處置，以達到“以廢治廢”的目的，同步實現酸性礦山廢水和城鎮污水的減量化和資源化，具有低成本、高穩定性、高效去除多類型污染物以及廢棄資源配置優化再利用等顯著優勢，符合水廠及可滲透反應墻技術可持續性發展需求，適合于工程推廣應用。
權利要求書
1.一種酸性礦山廢水和城鎮污水的聯合深度處理裝置，其特征在于，所述聯合深度處理裝置包括：城鎮污水儲存區，所述城鎮污水儲存區用于儲存硝酸鹽污水、廢堿液和城鎮生活污水；均質調節區，所述均質調節區用于均勻混合酸性礦山廢水和硝酸鹽污水、廢堿液以及城鎮生活污水；可滲透反應墻區，所述可滲透反應墻區用于酸性礦山廢水和城鎮污水的協同凈化；以及，自動化控制區，所述自動化控制區用于控制所述城鎮污水儲存區設備的運行；其中，所述城鎮污水儲存區設有第一輸送泵、第二輸送泵和第三輸送泵以及多個水質測定儀，所述第一輸送泵、第二輸送泵和第三輸送泵分別與所述均質調節區連接；所述均質調節區包括相鄰設置的第一均質調節池與第二均質調節池；所述可滲透反應墻區包括相鄰設置的厭氧氨氧化可滲透反應墻和深度處理可滲透反應墻；所述第二均質調節池與所述厭氧氨氧化可滲透反應墻相鄰設置。
2.根據權利要求1所述的一種酸性礦山廢水和城鎮污水的聯合深度處理裝置，其特征在于，所述城鎮污水儲存區包括硝酸鹽污水儲存罐、廢堿液儲存罐與城鎮生活污水儲存罐，所述硝酸鹽污水儲存罐通過所述第一輸送泵與所述第一均質調節池連接，所述廢堿液儲存罐通過所述第二輸送泵與所述第二均質調節池連接，所述城鎮生活污水儲存罐通過所述第三輸送泵與所述第二均質調節池連接。
3.根據權利要求1所述的一種酸性礦山廢水和城鎮污水的聯合深度處理裝置，其特征在于，所述第一均質調節池包括卵石墻體與第一布水管，所述卵石墻體包裹所述第一布水管；所述第二均質調節池包括卵石墻體與第二布水管，所述卵石墻體包裹所述第二布水管，所述第一布水管與第二布水管上均設有進水管與配水支管；所述第一均質調節池的兩端分別設有第一監測井與第二監測井。
4.根據權利要求3所述的一種酸性礦山廢水和城鎮污水的聯合深度處理裝置，其特征在于，所述配水支管設有配水口，所述配水口均勻分布且開口方向與酸性礦山廢水污染羽滲流方向一致，所述配水口的軸線與水平方向成45°夾角。
5.根據權利要求1所述的一種酸性礦山廢水和城鎮污水的聯合深度處理裝置，其特征在于，所述厭氧氨氧化可滲透反應墻的兩端分別設有第三監測井與第四監測井，所述深度處理可滲透反應墻遠離所述均質調節區的一端設有第五監測井。
6.根據權利要求1所述的一種酸性礦山廢水和城鎮污水的聯合深度處理裝置，其特征在于，所述自動化控制區包括PLC和計算機，所述PLC內置接口并連接所述第一輸送泵、所述第二輸送泵與所述第三輸送泵以及多個水質測定儀，所述PLC與所述計算機連接進行自動化控制。
7.根據權利要求1-6任一項所述的一種酸性礦山廢水和城鎮污水的聯合深度處理裝置，其特征在于，所述第一均質調節池、第二均質調節池、厭氧氨氧化可滲透反應墻和深度處理可滲透反應墻的滲透系數為含水層滲透系數的2倍以上，且所述第一均質調節池、第二均質調節池、厭氧氨氧化可滲透反應墻以及深度處理可滲透反應墻的滲透系數相等或者按照酸性礦山廢水污染羽滲流流向逐級升高。
8.一種酸性礦山廢水和城鎮污水的聯合深度處理方法，其特征在于，采用權利要求1-7任一項所述的聯合深度處理裝置。
9.根據權利要求8所述的一種酸性礦山廢水和城鎮污水的聯合深度處理方法，其特征在于，所述處理方法包括以下步驟：1)酸性礦山廢水與硝酸鹽污水混合進行第一次水質調節：將硝酸鹽污水通入第一均質調節池，使硝酸鹽污水和酸性礦山廢水均勻混合；測定第一均質調節池出水水質情況，經第一均質調節池流出的酸性礦山廢水污染羽滲流中總鐵和硝酸鹽的摩爾濃度比為2-6；2)酸性礦山廢水與廢堿液和城鎮生活污水混合進行第二次水質調節：將廢堿液與城鎮生活污水通入第二均質調節池，使廢堿液與城鎮生活污水和酸性礦山廢水均勻混合；測定第二均質調節池出水水質情況，經第二均質調節池流出的酸性礦山廢水污染羽滲流的pH為7.27-7.32，氨氮的摩爾濃度為總鐵摩爾濃度的1/8-1/3和硫酸鹽摩爾濃度的2-8倍之和；3)酸性礦山廢水和城鎮污水的同步脫氮除硫去鐵：經第二均質調節池流出的酸性礦山廢水污染羽滲流進入厭氧氨氧化可滲透反應墻，介質為厭氧氨氧化生物膜或厭氧氨氧化顆粒污泥，介質填充比為75％以上，水力停留時間HRT為4-8h；4)酸性礦山廢水和城鎮污水的深度處理：經厭氧氨氧化可滲透反應墻流出的酸性礦山廢水污染羽滲流進入以改性膨潤土和粉煤灰復合材料為介質的深度處理可滲透反應墻，水力停留時間HRT為3-6h，出水重新進入地下土壤，匯入地下水。
10.根據權利要求9所述的一種酸性礦山廢水和城鎮污水的聯合深度處理方法，其特征在于，步驟4)中，所述改性膨潤土和粉煤灰復合材料的制備方法為：將質量比為1:1的粉煤灰與氧化鈣在1200℃高溫下煅燒3小時，降溫至600℃，按粉煤灰和膨潤土的體積比為1:1-1:3添加膨潤土，繼續煅燒1.5-2小時，獲得改性膨潤土和粉煤灰復合材料。
發明內容
為了解決上述問題，本發明提供了一種酸性礦山廢水和城鎮污水的聯合深度處理裝置與方法，本發明將酸性礦山廢水和城鎮污水耦合處置，以達到“以廢治廢”的目的，同步實現酸性礦山廢水和和城鎮污水的減量化和資源化，具有低成本、高穩定性、高效去除多類型污染物以及廢棄資源配置優化再利用等顯著優勢，符合水廠及可滲透反應墻技術可持續性發展需求，適合于工程推廣應用。
為了實現上述目的，本發明采用以下技術方案：

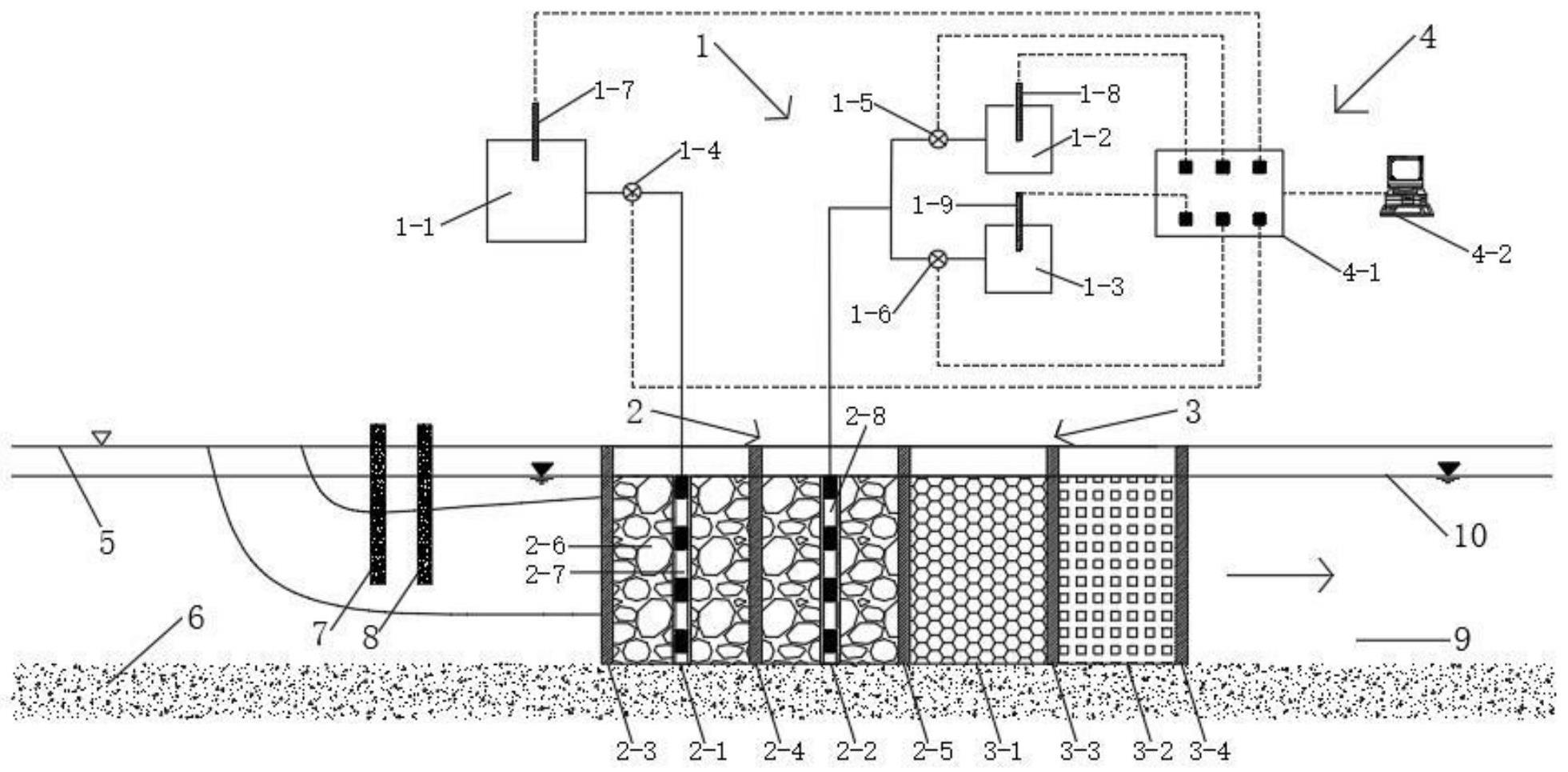

本發明提供了一種酸性礦山廢水和城鎮污水的聯合深度處理裝置，所述聯合深度處理裝置包括：
城鎮污水儲存區，所述城鎮污水儲存區用于儲存硝酸鹽污水、廢堿液和城鎮生活污水；
均質調節區，所述均質調節區用于均勻混合酸性礦山廢水和硝酸鹽污水、廢堿液以及城鎮生活污水；
可滲透反應墻區，所述可滲透反應墻區用于酸性礦山廢水和城鎮污水的協同凈化；
以及，自動化控制區，所述自動化控制區用于控制所述城鎮污水儲存區設備的運行；
其中，所述城鎮污水儲存區設有第一輸送泵、第二輸送泵和第三輸送泵以及多個水質測定儀，所述第一輸送泵、第二輸送泵和第三輸送泵分別與所述均質調節區連接；
所述均質調節區包括相鄰設置的第一均質調節池與第二均質調節池；
所述可滲透反應墻區包括相鄰設置的厭氧氨氧化可滲透反應墻和深度處理可滲透反應墻；
所述第二均質調節池與所述厭氧氨氧化可滲透反應墻相鄰設置。
作為本發明的一種優選方案，所述城鎮污水儲存區包括硝酸鹽污水儲存罐、廢堿液儲存罐與城鎮生活污水儲存罐，所述硝酸鹽污水儲存罐通過所述第一輸送泵與所述第一均質調節池連接，所述廢堿液儲存罐通過所述第二輸送泵與所述第二均質調節池連接，所述城鎮生活污水儲存罐通過所述第三輸送泵與所述第二均質調節池連接。
作為本發明的一種優選方案，所述第一均質調節池包括卵石墻體與第一布水管，所述卵石墻體包裹所述第一布水管；所述第二均質調節池包括卵石墻體與第二布水管，所述卵石墻體包裹所述第二布水管，所述第一布水管與第二布水管上均設有進水管與配水支管；所述第一均質調節池的兩端分別設有第一監測井與第二監測井。
作為本發明的一種優選方案，所述配水支管設有配水口，所述配水口均勻分布且開口方向與酸性礦山廢水污染羽滲流方向一致，所述配水口的軸線與水平方向成45°夾角。
作為本發明的一種優選方案，所述厭氧氨氧化可滲透反應墻的兩端分別設有第三監測井與第四監測井，所述深度處理可滲透反應墻遠離所述均質調節區的一端設有第五監測井。
作為本發明的一種優選方案，所述自動化控制區包括PLC和計算機，所述PLC內置接口并連接所述第一輸送泵、所述第二輸送泵與所述第三輸送泵以及多個水質測定儀，所述PLC與所述計算機連接進行自動化控制。
作為本發明的一種優選方案，所述第一均質調節池、第二均質調節池、厭氧氨氧化可滲透反應墻和深度處理可滲透反應墻的滲透系數為含水層滲透系數的2倍以上，且所述第一均質調節池、第二均質調節池、厭氧氨氧化可滲透反應墻以及深度處理可滲透反應墻的滲透系數相等或者按照酸性礦山廢水污染羽滲流流向逐級升高。
本發明還提供了采用上述聯合深度處理裝置的酸性礦山廢水和城鎮污水的聯合深度處理方法。
作為本發明的一種優選方案，所述處理方法包括以下步驟：
1)酸性礦山廢水與硝酸鹽污水混合進行第一次水質調節：將硝酸鹽污水通入第一均質調節池，使硝酸鹽污水和酸性礦山廢水均勻混合；測定第一均質調節池出水水質情況，經第一均質調節池流出的酸性礦山廢水污染羽滲流中總鐵和硝酸鹽的摩爾濃度比為2-6；
硝酸鈉作為搪瓷、玻璃、化肥、冶金、機械等領域的主要原料，在市場中的需求量呈逐年上升趨勢。但是在相關的使用或生產工藝中，相當一部分硝酸鈉存在于廢水中，直接排放會(huì )導致水體的污染。此外，在不銹鋼表面處理過程中同樣會(huì )產生大量的酸洗廢硝酸。目前需要對此類硝酸鹽廢水進行專門的處理，方法主要有高溫焙燒法、中和回收法、膜過濾法、溶劑萃取法、減壓蒸發法、強制循環蒸發等，均需投入極大的處理成本。本發明中，硝酸鹽污水用于為酸性礦山廢水補充硝酸鹽，并在厭氧氨氧化可滲透反應墻中進行聯合處理。
2)酸性礦山廢水與廢堿液和城鎮生活污水混合進行第二次水質調節：將廢堿液與城鎮生活污水通入第二均質調節池，使廢堿液與城鎮生活污水和酸性礦山廢水均勻混合；測定第二均質調節池出水水質情況，經第二均質調節池流出的酸性礦山廢水污染羽滲流的pH為7.27-7.32，氨氮的摩爾濃度為總鐵摩爾濃度的1/8-1/3和硫酸鹽摩爾濃度的2-8倍之和；
硫化氫(H2S)是一種有毒且具有刺激性氣味的氣體，常見于污水處理廠、鋼鐵廠、焦化企業、化工廠、油田和其他工業過程中。其中，吸收劑法是處理硫化氫的主要手段，常用的吸收劑包括氨水、氫氧化鈣溶液等堿性液體。吸收劑法會(huì )產生大量的含硫化鹽廢堿液，目前的處理方法包括酸堿中和法、DTRO膜濃縮技術、中空膜+納濾處理工藝等，設備投資大、運行成本高，需投入極大的處理成本。本發明中，廢堿液用于調節酸性礦山廢水的pH、補充氨氮、去除重金屬，而城鎮生活污水在廢堿液對酸性礦山廢水第一次補充氨氮的基礎上，進一步補充氨氮和有機物以滿足厭氧氨氧化細菌的代謝計量學，進而在厭氧氨氧化可滲透反應墻中進行聯合處理。
3)酸性礦山廢水和城鎮污水的同步脫氮除硫去鐵：經第二均質調節池流出的酸性礦山廢水污染羽滲流進入厭氧氨氧化可滲透反應墻，介質為厭氧氨氧化生物膜或厭氧氨氧化顆粒污泥，介質填充比為75％以上，水力停留時間HRT為4-8h；
厭氧氨氧化(Anaerobicammoniumoxidation，Anammox)工藝是一種經濟高效、環境友好的生物脫氮技術，特別適合處理低有機碳、高氨氮廢水。該工藝依托自養型Anammox菌，在缺氧條件下，以氨為電子供體，以亞硝酸鹽為電子受體，生成氮氣(N2)和部分硝酸鹽(NH4++1.32NO2-→N2+0.26NO3-)。近年來研究發現，Anammox菌具有多樣化的代謝路徑，除可發生如前所述的亞硝酸鹽型厭氧氨氧化反應，還可發生硫酸鹽型厭氧氨氧化反應、亞鐵型厭氧氨氧化反應以及鐵氨氧化反應。其中，硫酸鹽型厭氧氨氧化是Anammox菌以氨為電子供體，以硫酸鹽為電子受體的生物反應，其反應產物為N2和S(2NH4++SO42-→N2+S)，本發明中經均質調節區流出的酸性礦山廢水和城鎮污水的混合污水具有低COD、高NH4+及偏堿性等特點，十分有利于硫酸鹽型厭氧氨氧化反應的發生；亞鐵型厭氧氨氧化是Anammox菌以Fe2+為電子供體，以(亞)硝酸鹽為電子受體的生物反應，其反應產物為N2和三價鐵(Fe3+)(NO3-+5Fe2+→0.5N2+5Fe3+)，由于Anammox菌對Fe3+的吸附、利用，出水Fe3+濃度常低于檢測限；鐵氨氧化是Anammox菌以氨為電子供體，以Fe3+為電子受體的生物反應，其反應產物為N2和Fe2+(NH4++3Fe3+→0.5N2+3Fe2+)，由于Anammox菌對Fe2+的吸附、利用，出水Fe2+濃度常低于檢測限。
4)酸性礦山廢水和城鎮污水的深度處理：經厭氧氨氧化可滲透反應墻流出的酸性礦山廢水污染羽滲流進入以改性膨潤土和粉煤灰復合材料為介質的深度處理可滲透反應墻，水力停留時間HRT為3-6h，出水重新進入地下土壤，匯入地下水。
作為本發明的一種優選方案，步驟4)中，所述改性膨潤土和粉煤灰復合材料的制備方法為：將質量比為1:1的粉煤灰與氧化鈣在1200℃高溫下煅燒3小時，降溫至600℃，按粉煤灰和膨潤土的體積比為1:1-1:3添加膨潤土，繼續煅燒1.5-2小時，獲得改性膨潤土和粉煤灰復合材料。
在本發明中，粉煤灰作為排放量最大的工業廢料之一，目前每年的排放量達到近1.6億噸，然而其利用率僅50％左右，大量的粉煤灰被堆放到灰場，既占用了大量的土地資源，也容易造成環境污染。粉煤灰作為一種多孔性、具較大比表面積的固體顆粒，可用于廢水處理中的吸附劑或混凝劑，具有價格低廉的優勢，在pH值為4-7之間吸附效果較好，重金屬吸附率可達到80-90％，有機物去除率可達60％，SS、細菌總數和大腸菌群去除率達90％以上，對色度和臭味的去除尤為明顯。但由于粉煤灰吸附容量不高，去除污染物的效率較低�；鸱ǜ男耘驖櫷梁头勖夯覐秃喜牧峡娠@著提高其吸附容量和效果。
與現有技術相比，本發明具有以下有益效果：
本發明將酸性礦山廢水和城鎮污水耦合處置達到“以廢治廢”的目的，同步實現酸性礦山廢水和城鎮污水的減量化和資源化，具有低成本、高穩定性、高效去除多類型污染物以及廢棄資源配置優化再利用等顯著優勢，符合水廠及可滲透反應墻技術可持續性發展需求，適合于工程推廣應用。
（發明人：李智行;高銳濤;宋思遠;毛加;李祖榮;戴方為;杜佳;鄭豪）
